立式结构斯特林动力装置三维结构

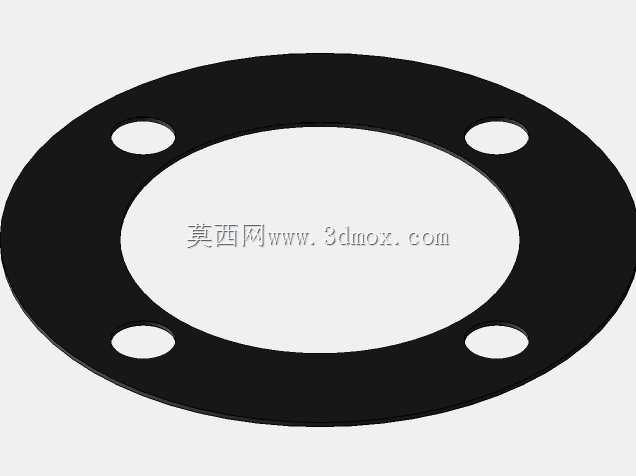

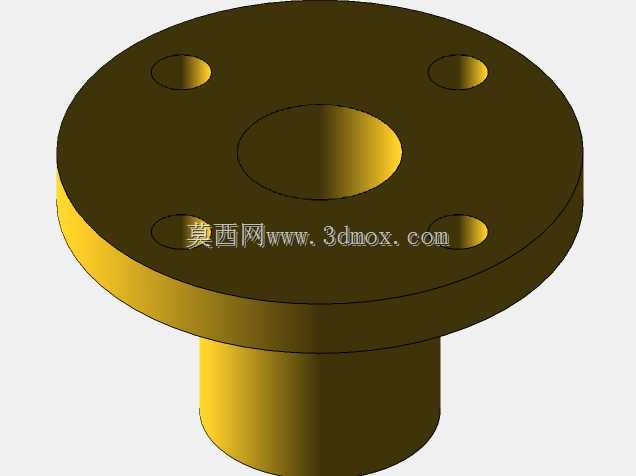

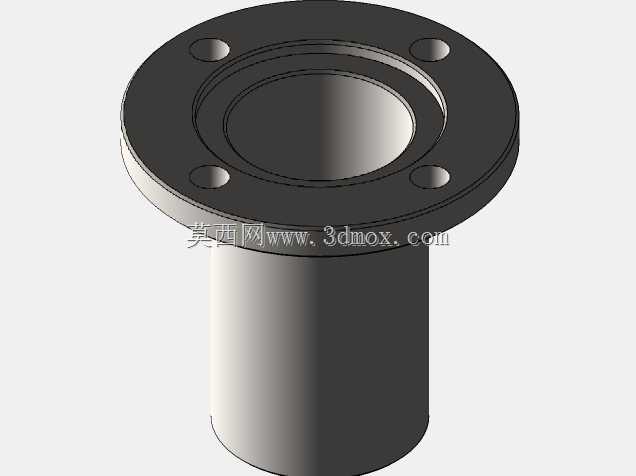

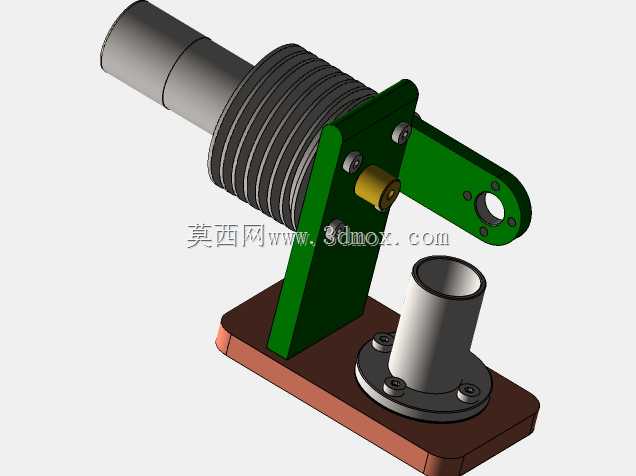

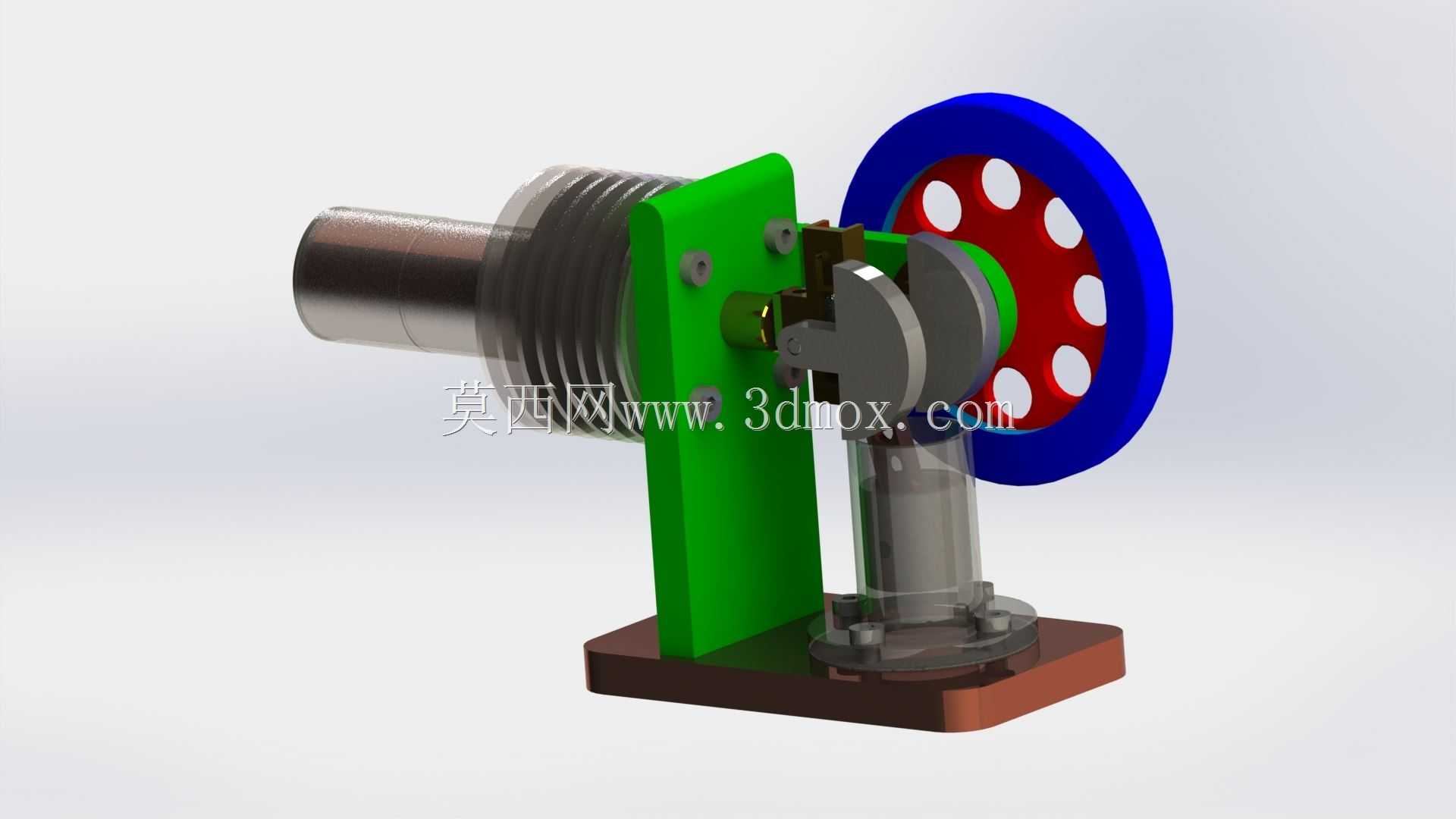

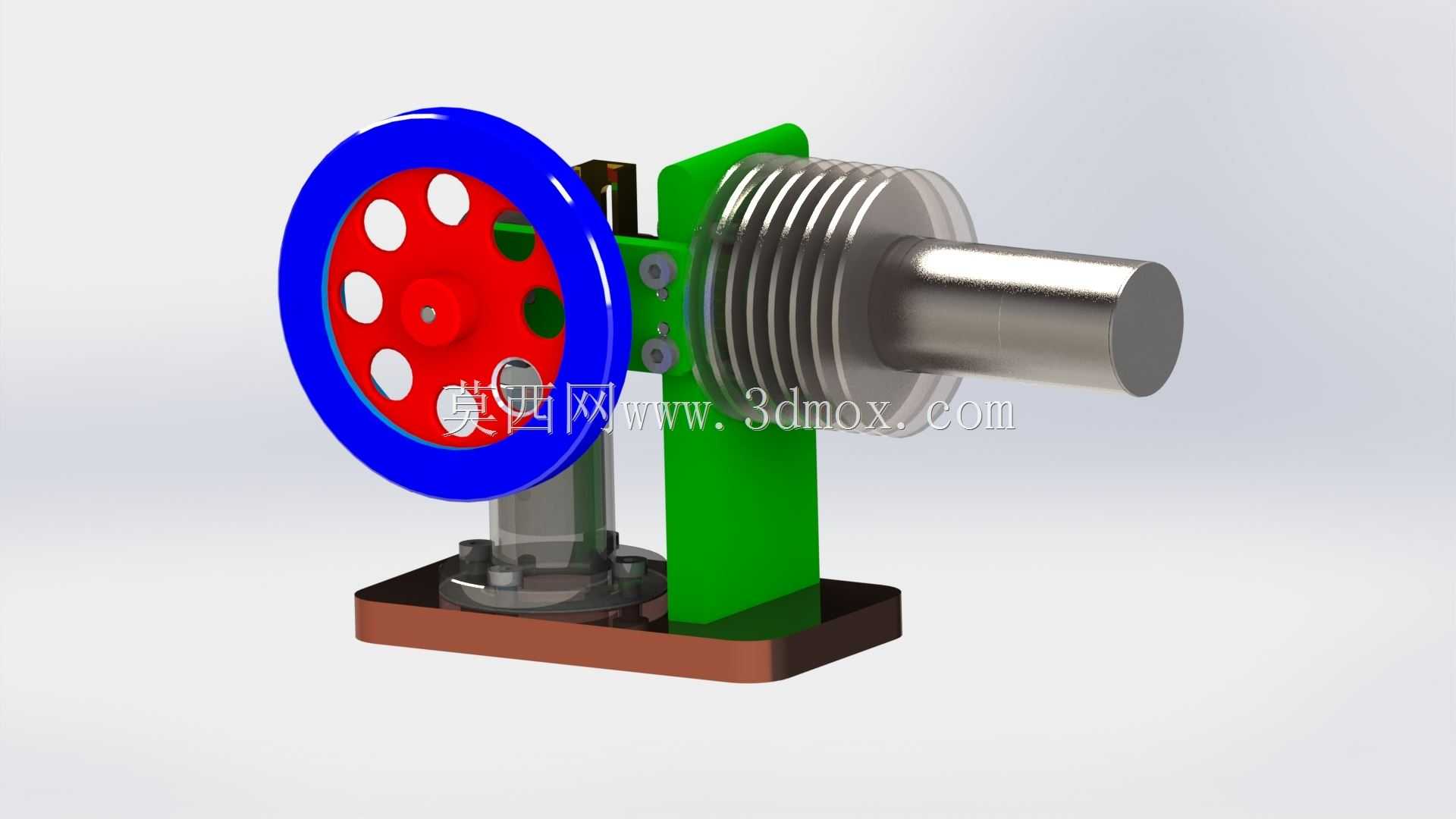

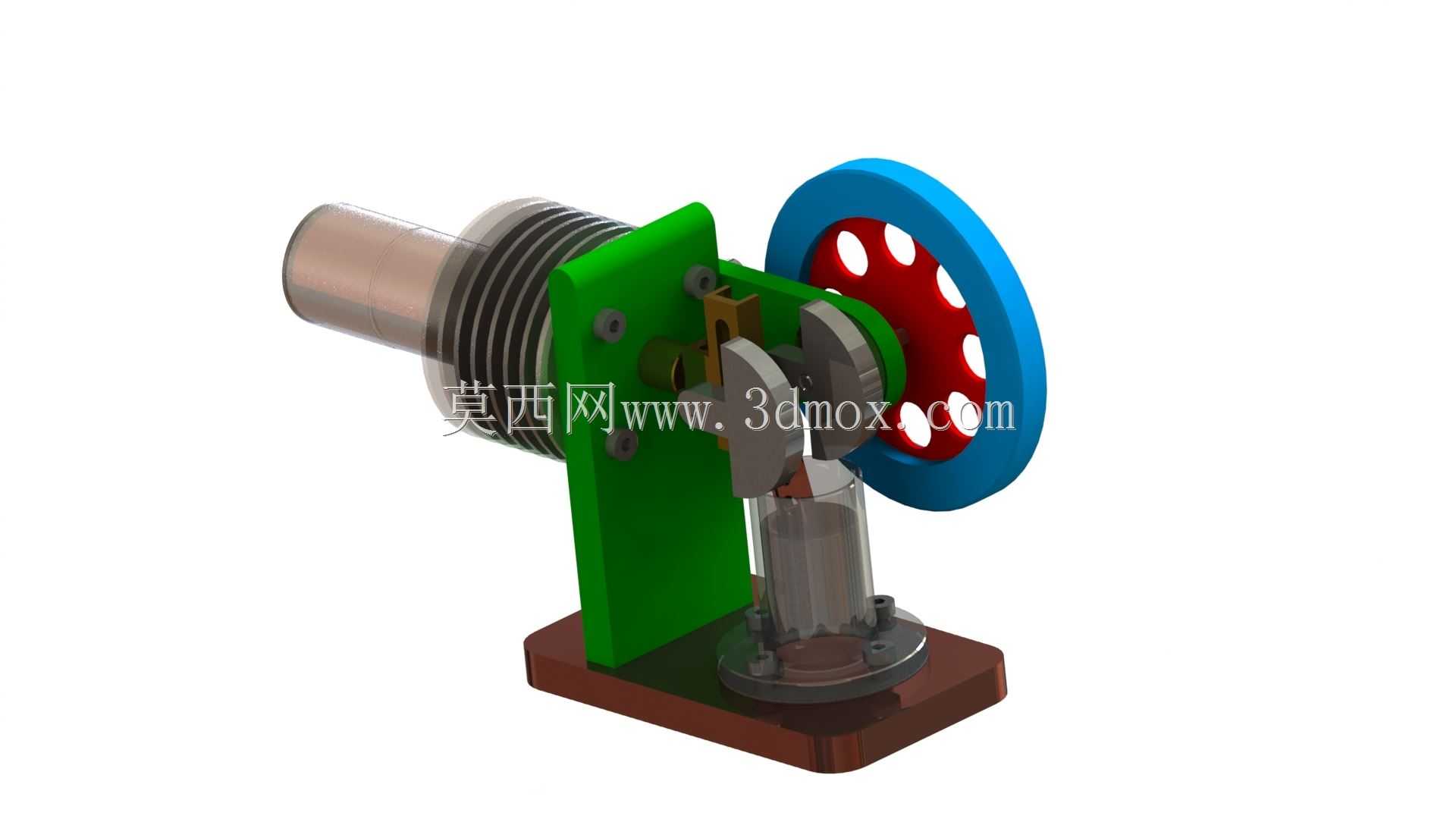

　　这套斯特林动力装置的三维结构，还原了小型外燃式热机的完整传动与支撑逻辑，在教学演示、小型余热回收试验、科普展品制作场景中应用广泛。不同于内燃机依赖燃料在缸内爆燃做功的逻辑，这套装置依靠封闭腔体内工质受热膨胀、遇冷收缩的压差驱动活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，可直观展示外燃机的能量转换过程，也能作为低品位热能利用的小型试验载体，适配教学实验室的热工原理演示、科创项目的动力单元验证等场景。

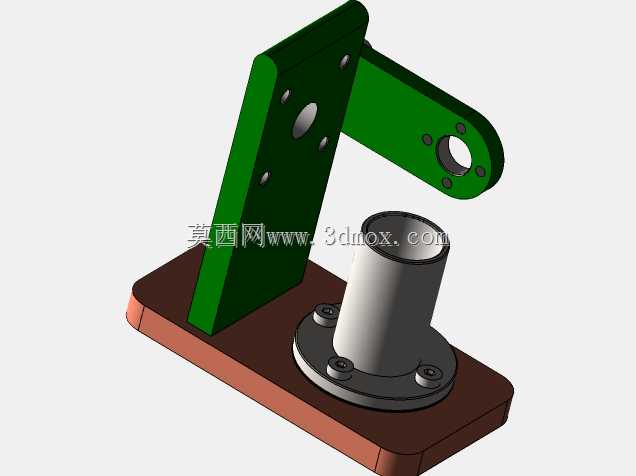

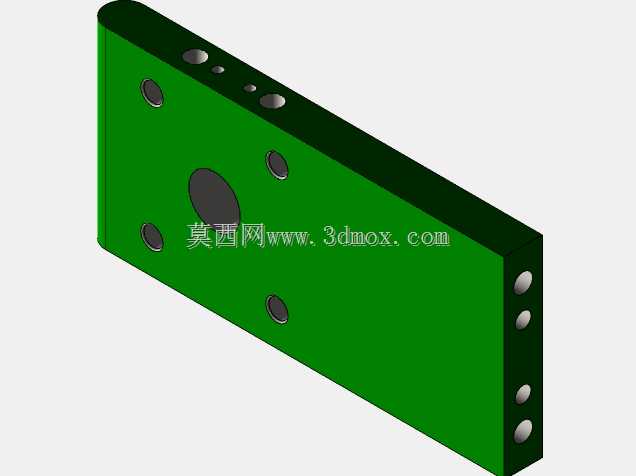

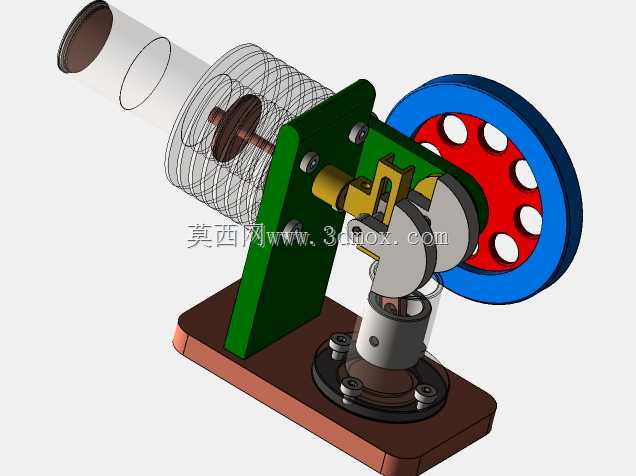

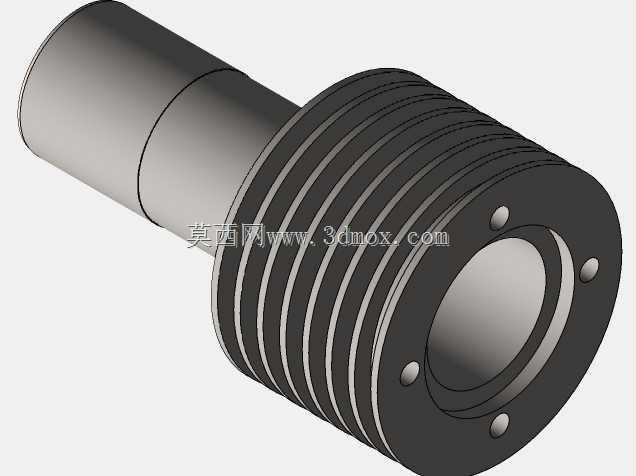

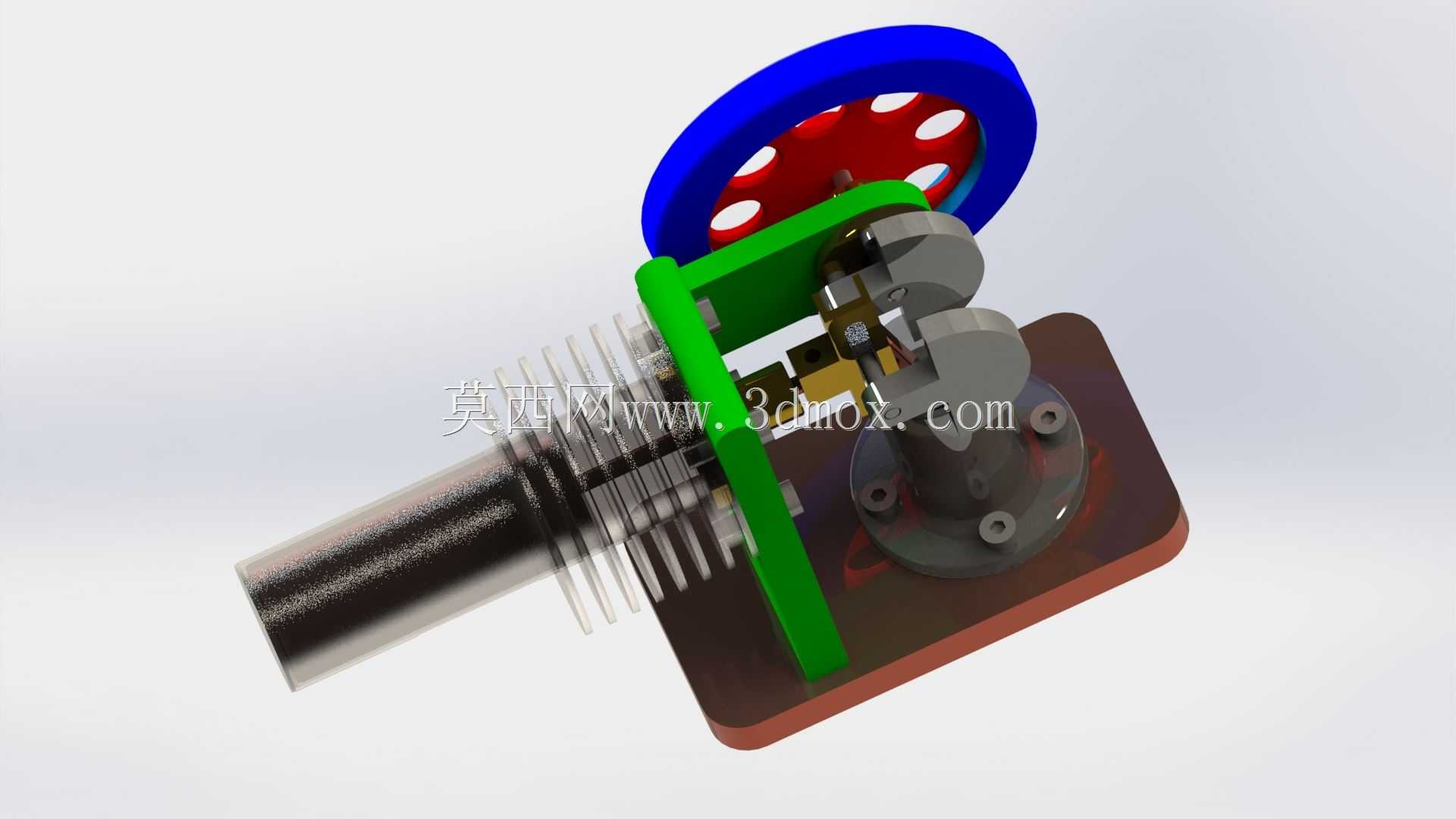

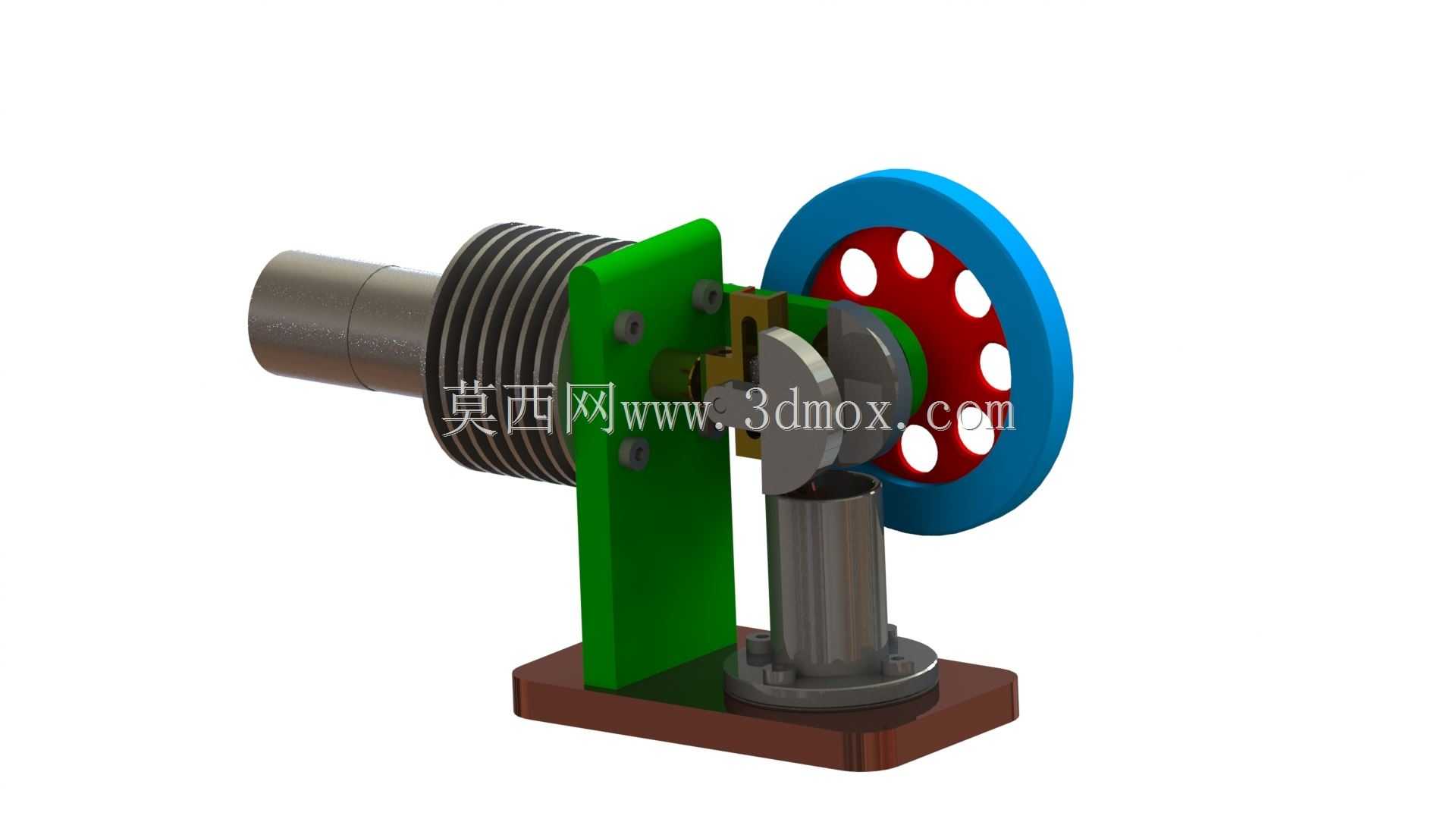

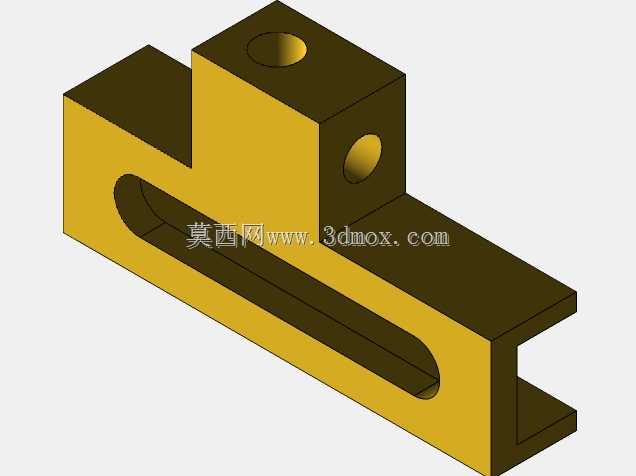

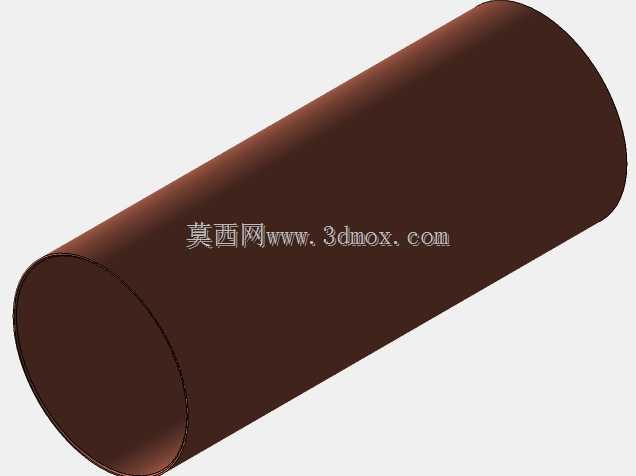

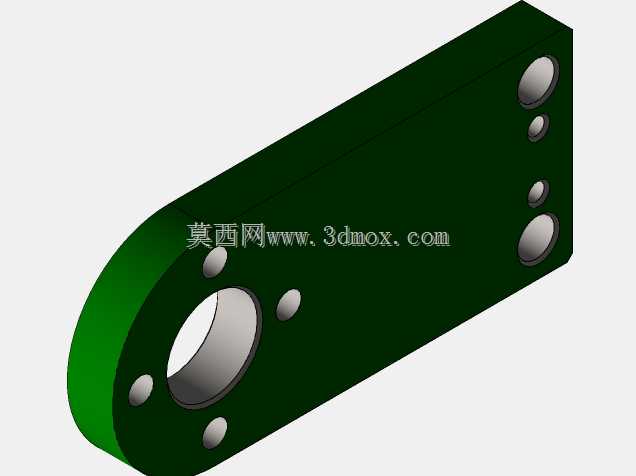

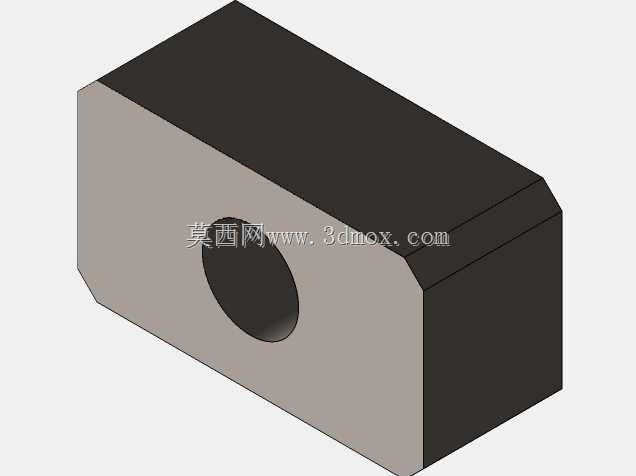

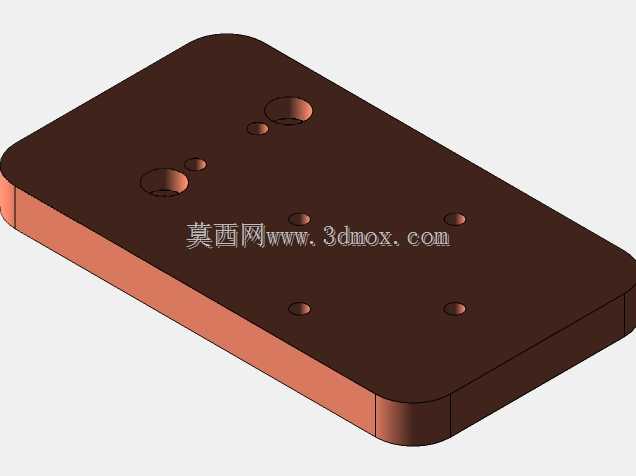

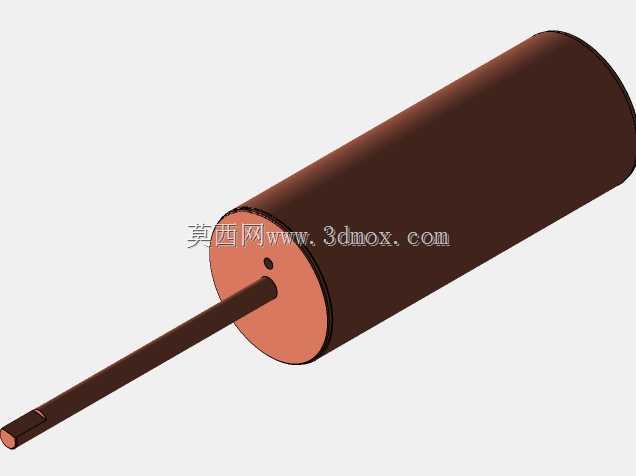

　　从功能特性来看，整套结构分为热端换热组件、动力缸体、传动支撑、飞轮储能四个核心模块。热端采用金属圆柱换热结构，外露的散热鳍片结构可加快冷端热量散出，保证冷热端形成稳定温差，为工质循环提供持续压差；动力活塞与置换活塞的配合间隙经过结构优化，既保证运动过程中无卡滞，又能减少工质泄漏，维持腔体内部的压力波动效率；绿色立式支撑件作为整套结构的承载主体，将缸体、传动组件、飞轮轴系整合为一体，底部的方形安装底座预留了螺栓固定孔位，可直接固定在试验台架或展示台面上，安装时需保证底座平面度公差在0.1mm以内，避免轴系偏载导致的运转阻力增大。

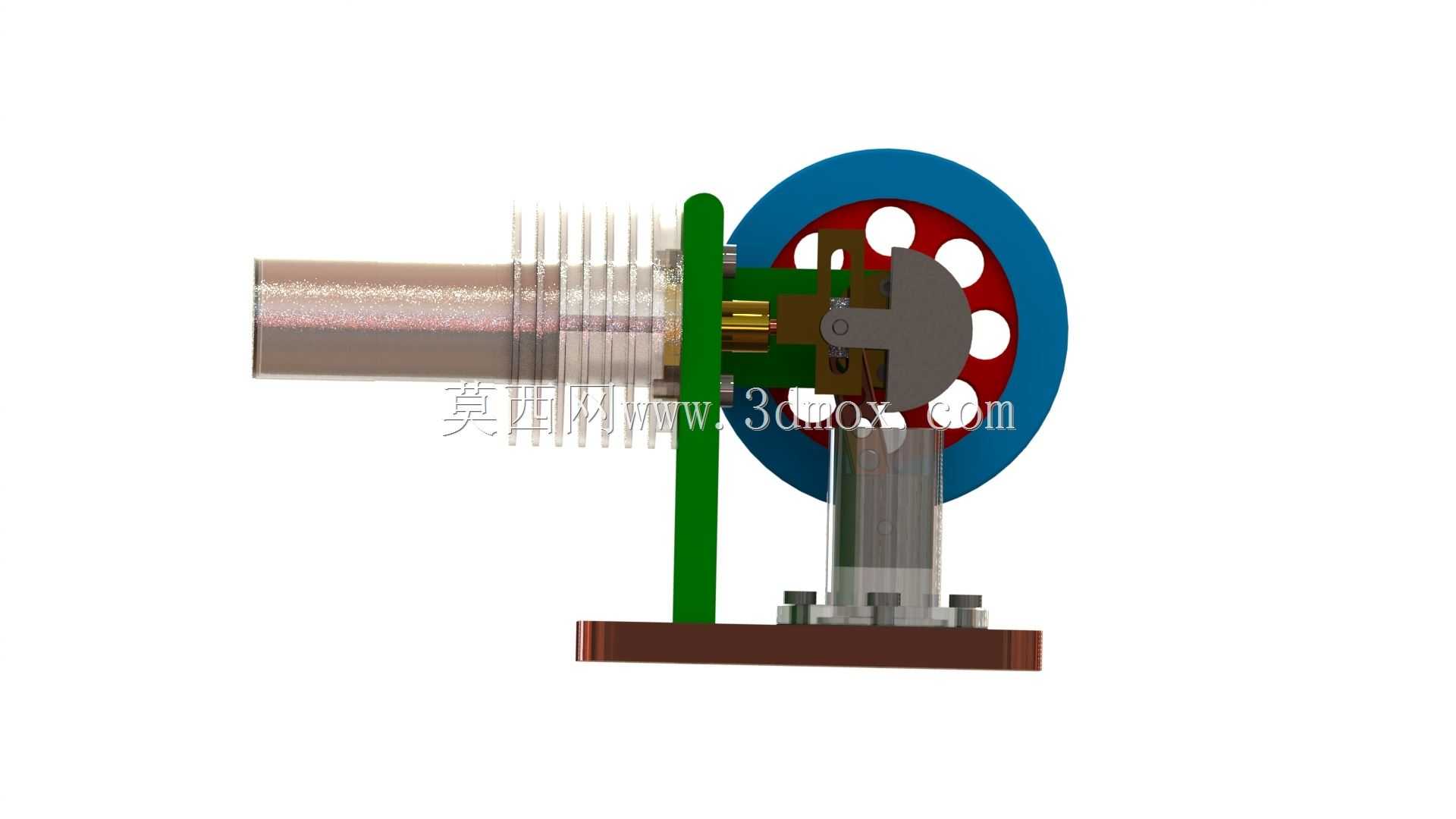

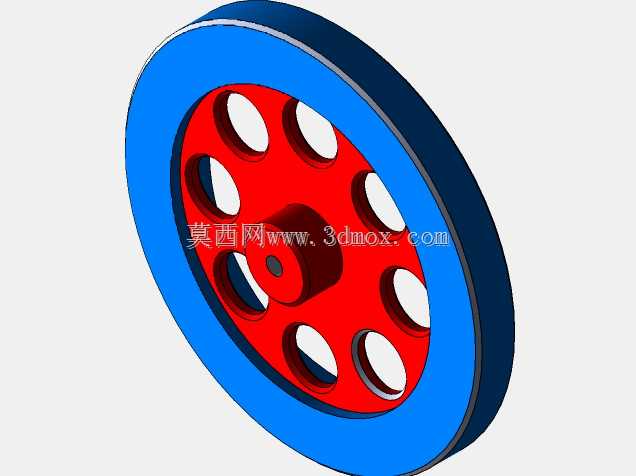

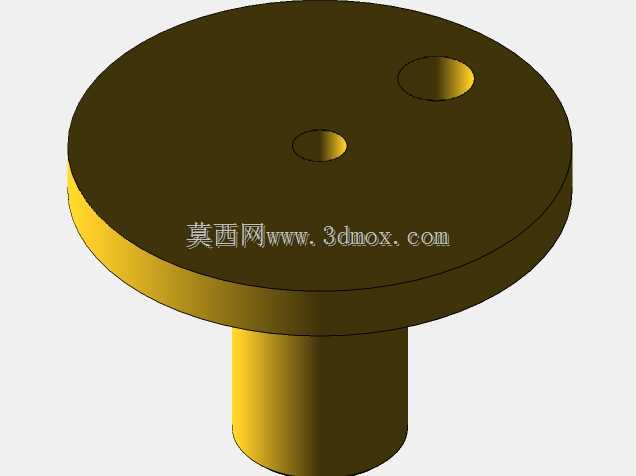

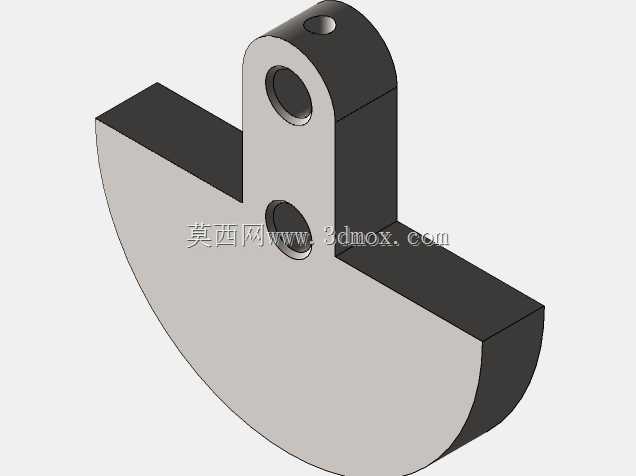

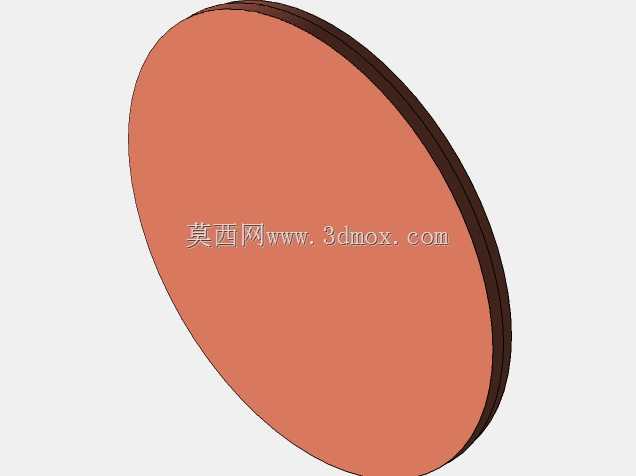

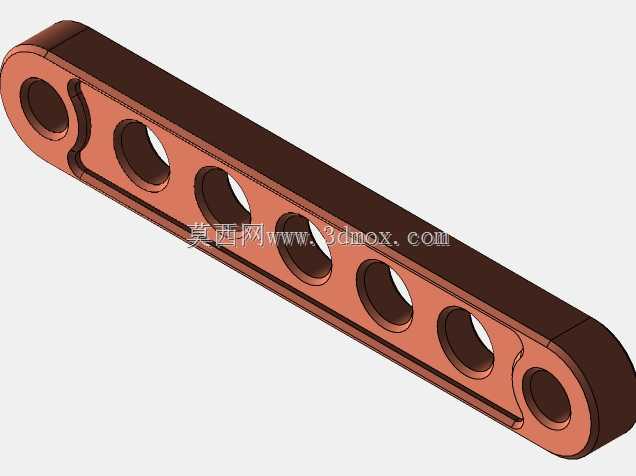

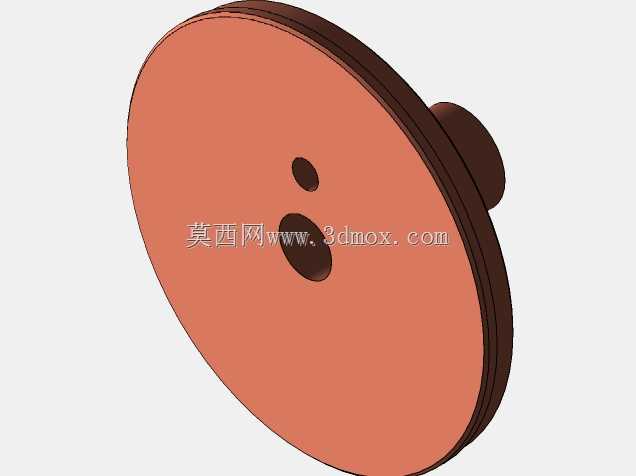

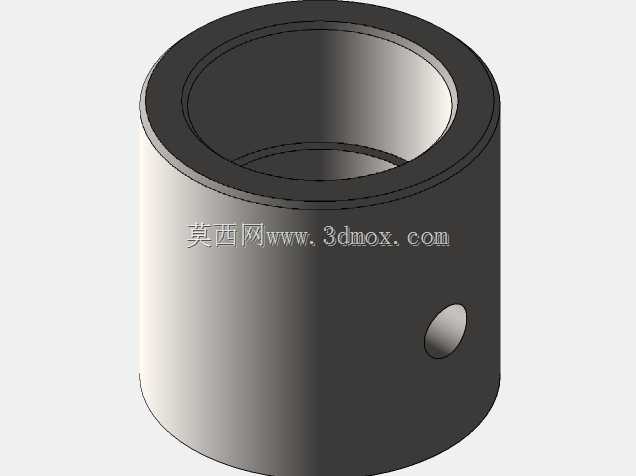

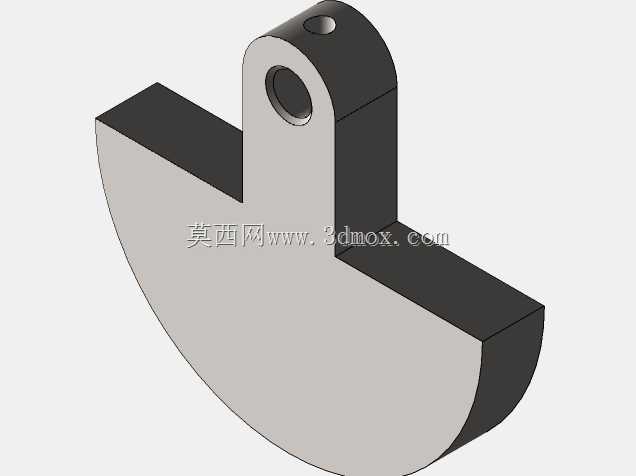

　　设计思路上，这套结构优先考虑了运动可靠性与装配便捷性，飞轮采用大直径轮缘结构，依靠轮缘的转动惯量储存能量，抵消活塞运动的死点阻力，保证曲轴运转的连续性；曲柄连杆的铰接位置采用耐磨衬套结构，减少长期往复运动带来的磨损，延长装置的无故障运行时长；支撑件上的轴孔与缸体安装孔采用同轴度公差约束，保证活塞运动方向与曲轴轴线的垂直度，避免侧磨导致的密封件失效。外形尺寸方面，整套装置沿热端轴向的总长度控制在120mm左右，飞轮最大直径为70mm，底座安装面的长宽尺寸为80mm×50mm，安装时飞轮外侧需预留至少10mm的安全间隙，避免运转过程中与周边构件发生干涉，热端安装位置需远离不耐热的塑料、线缆类构件，防止高温传导带来的部件损坏。

　　在实际应用中，这套结构可直接用于热工教学的演示教具，学生可通过调整冷热端温差直观观察转速变化，理解外燃机的工作循环逻辑；也可作为小型温差发电项目的动力前端，搭配小型发电模块实现低品位热能向电能的转换；结构设计上的模块化拆分逻辑，也方便建模学习者理解曲柄连杆机构的运动仿真方法，掌握装配体中公差配合、运动干涉检查的实操技巧，每个部件的连接位置都做了装配导向设计，降低实物装配时的对位难度，支撑件上的减重槽在保证结构刚度的前提下减少了整体重量，方便移动展示。
