十五针零插拔力连接器盒式转接板

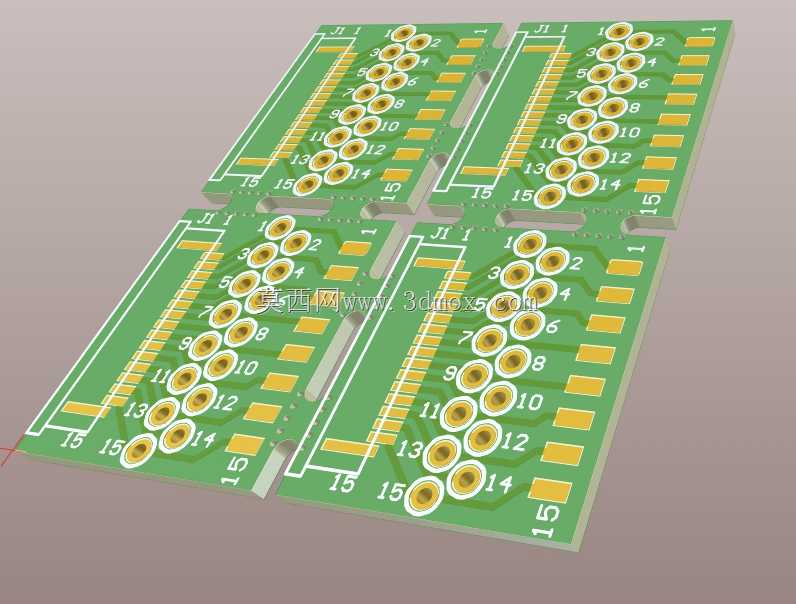

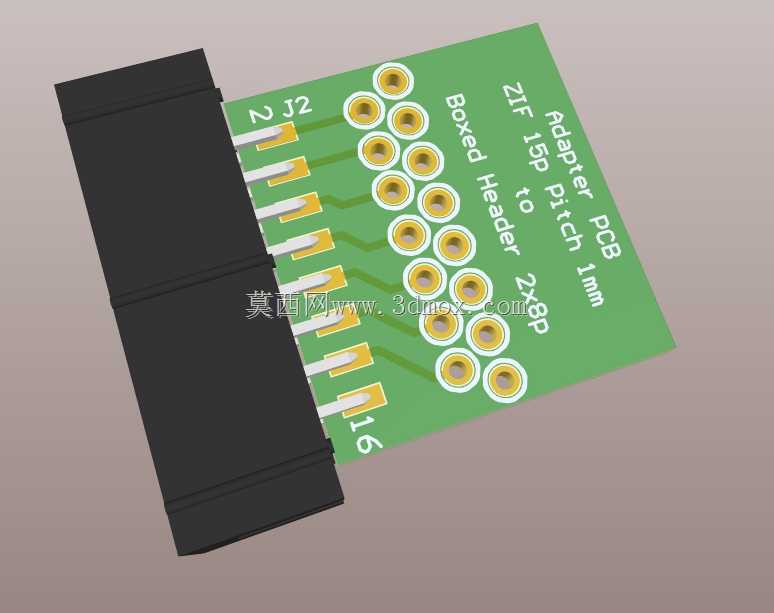

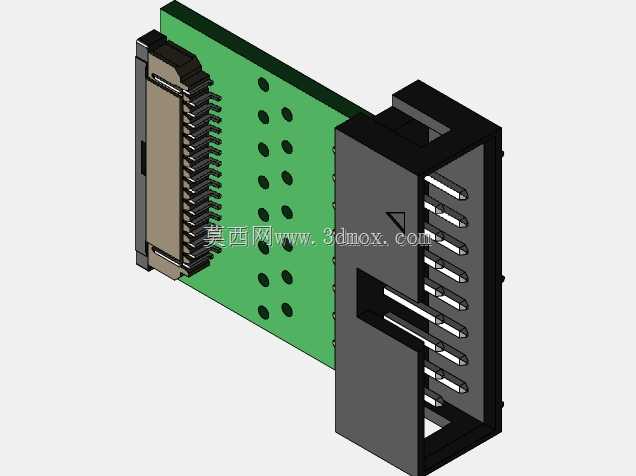

这款十五针零插拔力转接适配结构，主要应用于电子设备内部的电路互联场景，常见于测试治具、小型工控板卡、实验开发板的排线转接环节，解决不同规格接插件之间的引脚匹配问题，避免飞线连接带来的接触不良、信号干扰等隐患。在实际使用中，它可以将间距1毫米的十五针零插拔力插座端，直接转接为标准2x2规格的盒式排针接口，让采用细间距FPC排线的电路模块，能够快速对接常规杜邦排线、IDC排线连接的主控板或外接设备，大幅降低小批量电路调试、样机制作时的接线工作量，也能减少手工焊接飞线带来的线路短路、信号衰减问题。从功能特性来看，板载的零插拔力插座采用翻盖锁止结构，排线插入后压下翻盖即可完成锁紧，无需工具就能实现排线的快速拆装，反复插拔也不会磨损引脚触点，适合需要频繁更换测试排线的开发场景；另一端的盒式排座采用带定位凸台的结构设计，对接时可以自动对齐引脚位置，避免插反、插歪导致的引脚弯折、电路短路问题，排座的触点采用镀金处理，降低接触电阻，保证弱信号传输的稳定性。设计过程中，首先根据两端接插件的引脚定义完成PCB走线布局，所有走线采用等长处理，保证高频信号传输时的相位一致，板上预留的圆形过孔既可以作为焊接固定孔，也能作为测试点使用，方便调试时直接用探针接触测量信号；PCB板的外形尺寸严格匹配两端接插件的安装边界，板边预留足够的安全间距，避免安装时与周边结构件发生干涉，接插件的焊接位置做了阻焊层开窗处理，保证焊接时焊锡能够充分浸润引脚，同时避免焊锡溢出导致相邻引脚短路。安装时既可以通过板上的固定孔用铜柱固定在设备内部的安装位上，也可以直接通过两端接插件的插拔力悬浮固定，不会占用过多的设备内部空间，适配的盒式排座兼容常规的排线压接规格，无需定制特殊规格的接插件就能完成组装，有效降低小批量生产的物料成本。
