小型撬装式炼油工艺成套装置结构设计

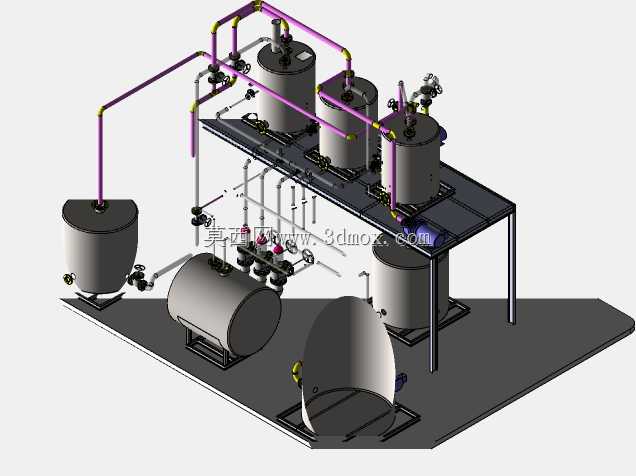

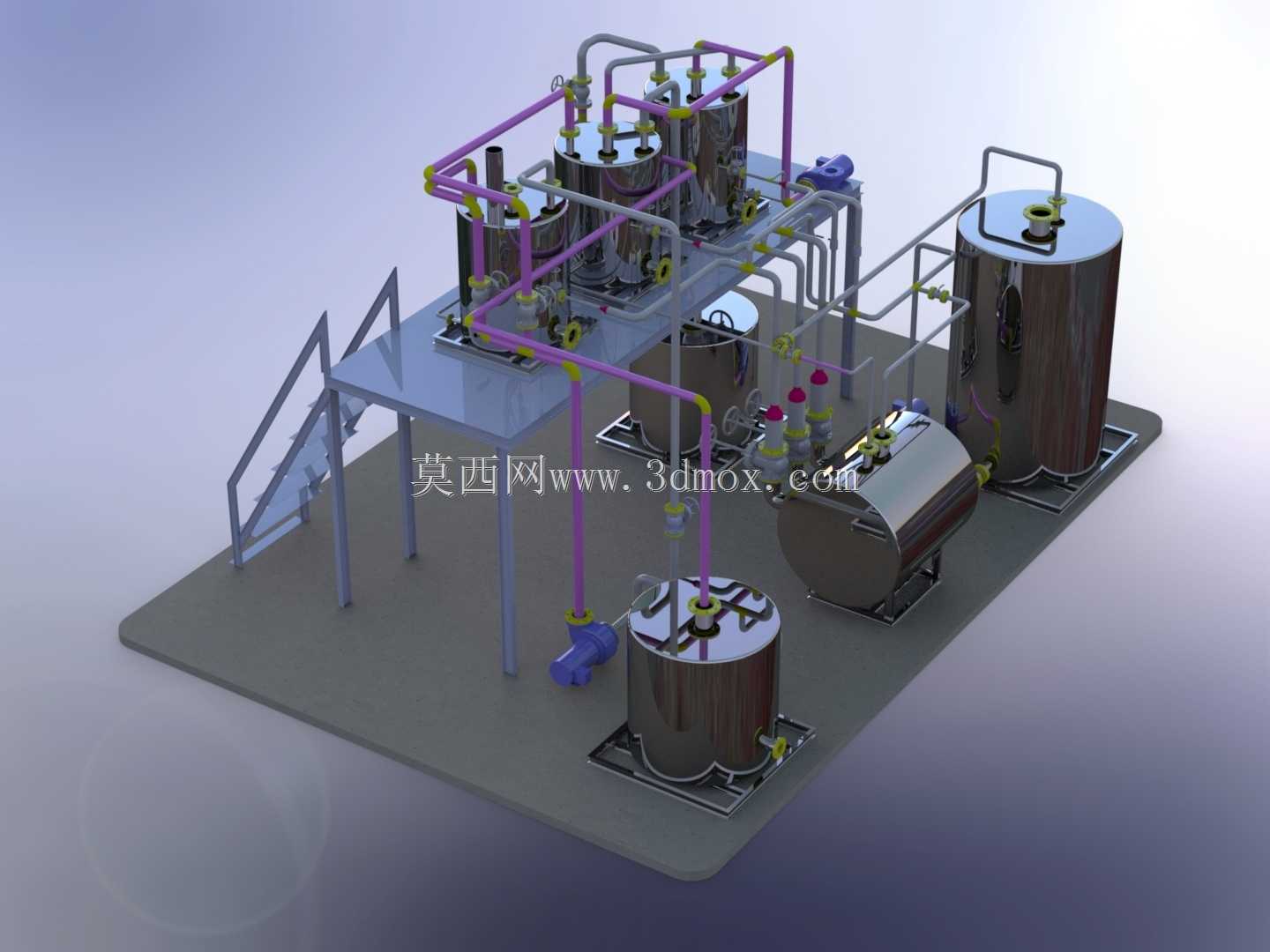

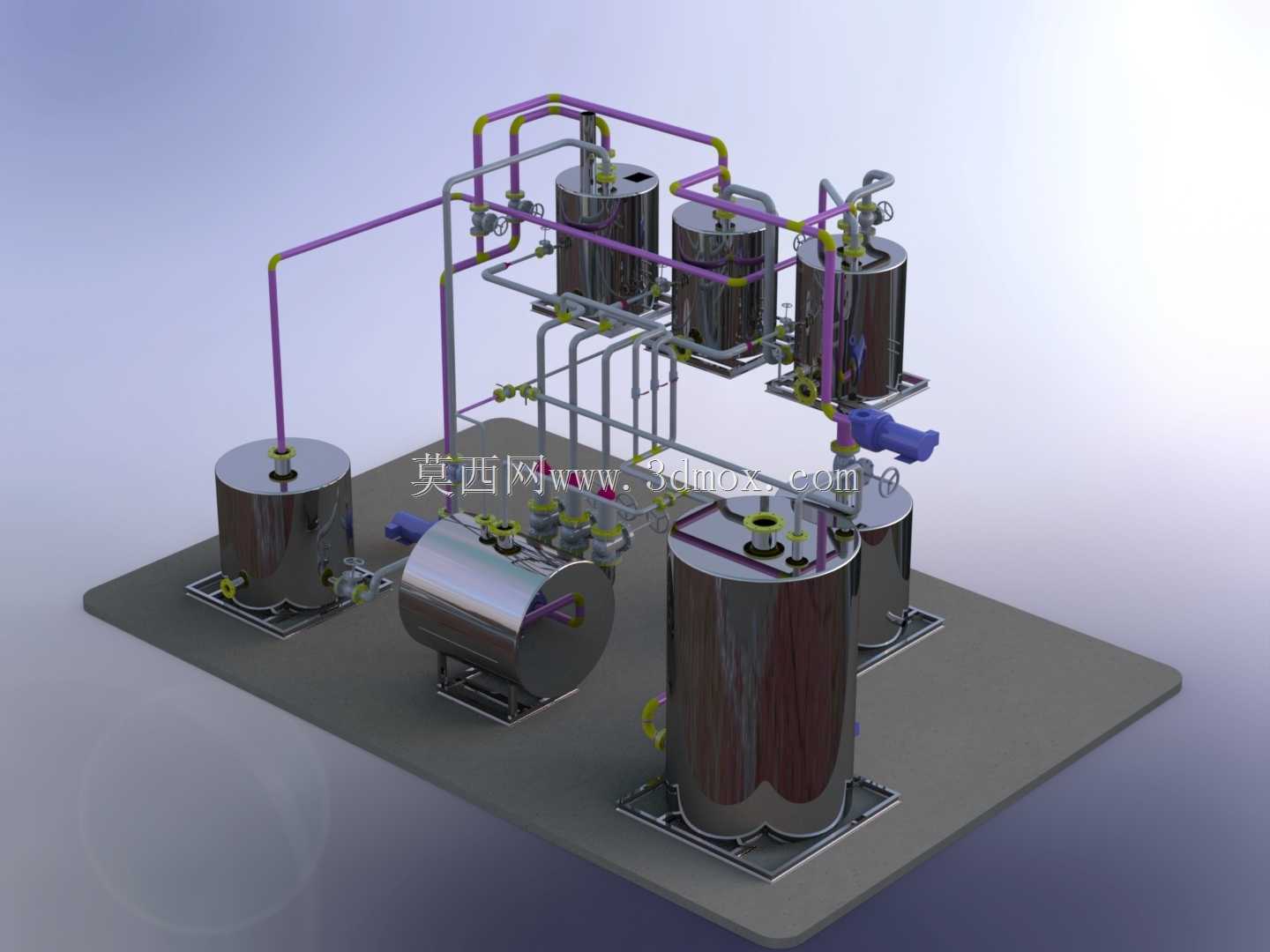

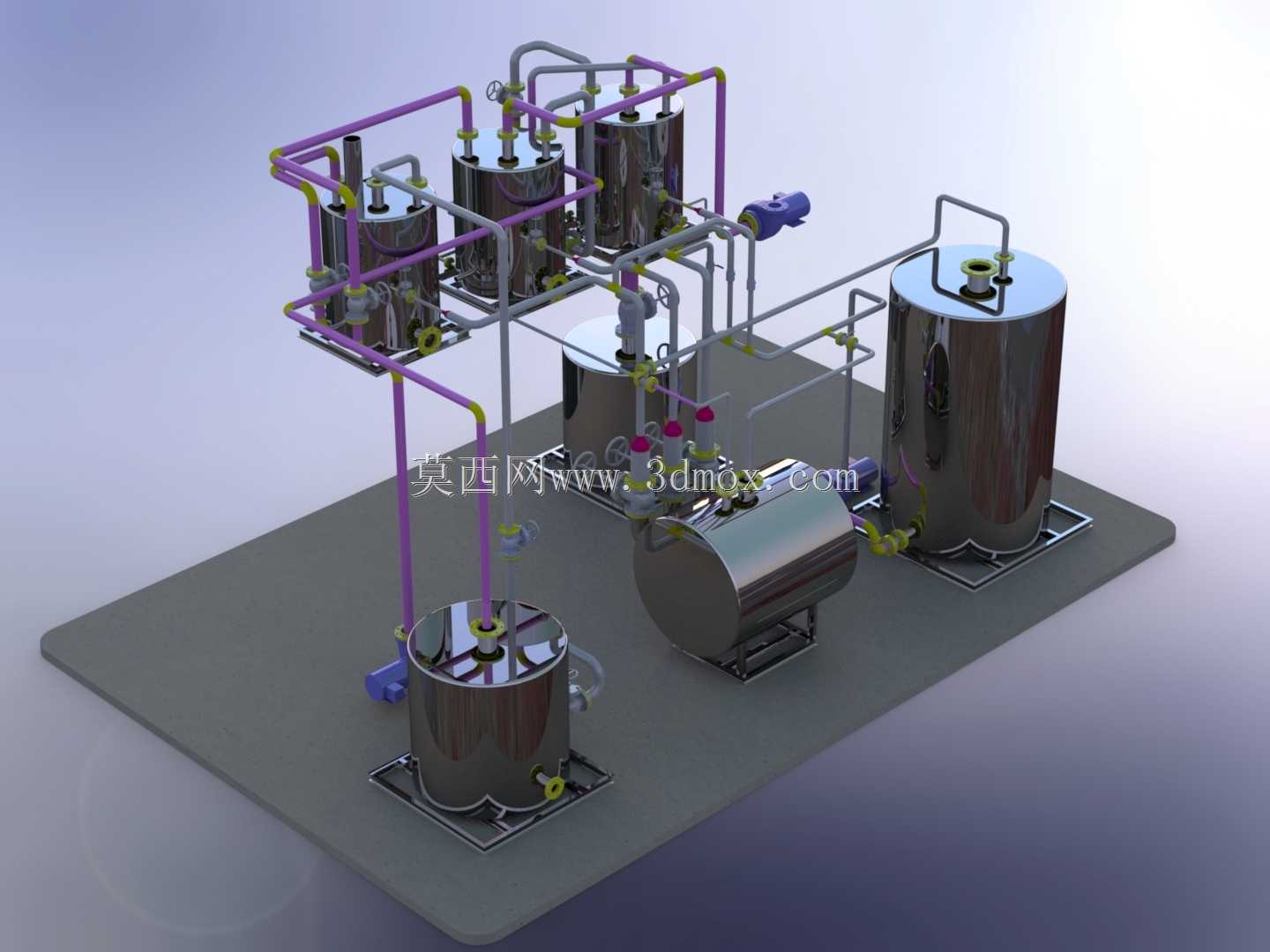

该套小型炼油装置主要面向中小型油品加工、废矿物油再生、小型试验性炼油生产场景设计，可部署在厂区固定生产区域，也可适配移动作业场景下的临时油品处理需求，能够完成原油预处理、馏分切割、基础油品精制的核心工艺流程，适配小规模产能的生产需求，无需搭建超大型炼化基建即可实现基础炼油作业。整套装置采用撬装集成化设计思路，所有工艺罐体、管线、输送组件均集成在同一块钢制安装底座上，安装时仅需完成底座固定、外接进料出料管路与动力源接驳即可投入使用，大幅降低现场安装的施工量与管线对接误差。装置包含多台不同功能的工艺罐体，其中立式罐体分别承担原料缓存、反应精馏、中间产物存储、成品暂存的功能，卧式罐体承担冷凝冷却、油水分离的作用，不同罐体之间通过紫色工艺管线与灰色公用工程管线实现介质输送，管线上配套设置阀门、视镜、流量控制组件，可灵活调节各工段的介质流量、压力参数，保障各工艺环节的参数稳定。设计过程中充分考虑操作与维护的便利性，罐体顶部预留操作检修空间，管线排布避开操作通道，各阀门、检测组件均设置在操作人员站立可及的高度范围，无需登高即可完成常规参数调节与日常巡检作业。整套装置的安装边界控制在单块钢制底座范围内，底座采用加厚钢板焊接成型，边缘设置吊装孔位，可通过叉车或起重设备直接整体转运，现场部署无需额外浇筑大型设备基础，仅需平整硬化地面即可满足承重要求。各罐体的支撑脚均与底座采用螺栓固定连接，可根据实际工艺调整需求更换不同容积的罐体组件，适配不同原料特性的加工需求，管线采用标准化快装接口设计，后期改造或维护时可快速拆卸更换管段，无需整体切割焊接，降低运维成本。装置整体布局遵循工艺流程走向排布，原料从进料端进入后依次经过各反应、分离、存储单元，管线走向避免过多弯折造成的流体阻力损失，同时预留足够的安全间距，满足易燃易爆生产场景的安全规范要求。
