ESP32-WROVER-B无线通信模块结构设计

本次设计的ESP32-WROVER-B模组结构，面向物联网终端、智能硬件、工业传感节点等多场景的无线通信需求，这类模组常被嵌入智能家居控制终端、工业数据采集节点、小型智能穿戴设备、校园/商用共享设备的控制板中，承担设备与网关、云端之间的WiFi+蓝牙双模数据传输功能，是小型智能设备实现无线联网、近场配网、数据透传的核心硬件载体。

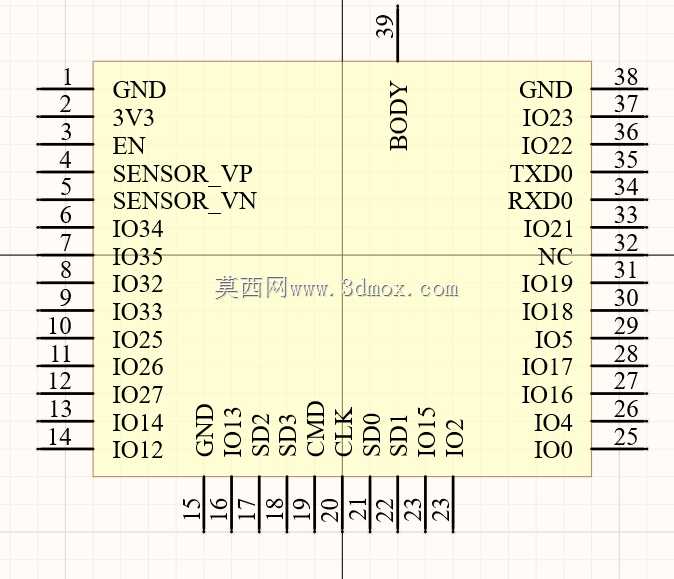

设计过程中首先围绕模组的实际功能需求展开，该模组集成了ESP32主控芯片、外置SPI PSRAM存储、PCB板载天线，以及周边必要的阻容匹配元件，结构设计需要兼顾射频性能、焊接可靠性、空间占用合理性三个核心维度。外形上采用标准的贴片式模组布局，整体为规整的长方体结构，主体屏蔽罩部分做了圆角过渡处理，避免生产转运过程中刮伤周边元件，底部沿长边排布半孔焊盘，适配SMT回流焊工艺，焊盘间距严格遵循通用贴片模组的通用规范，可直接适配多数物联网终端主板的封装 footprint，无需额外定制转接结构。

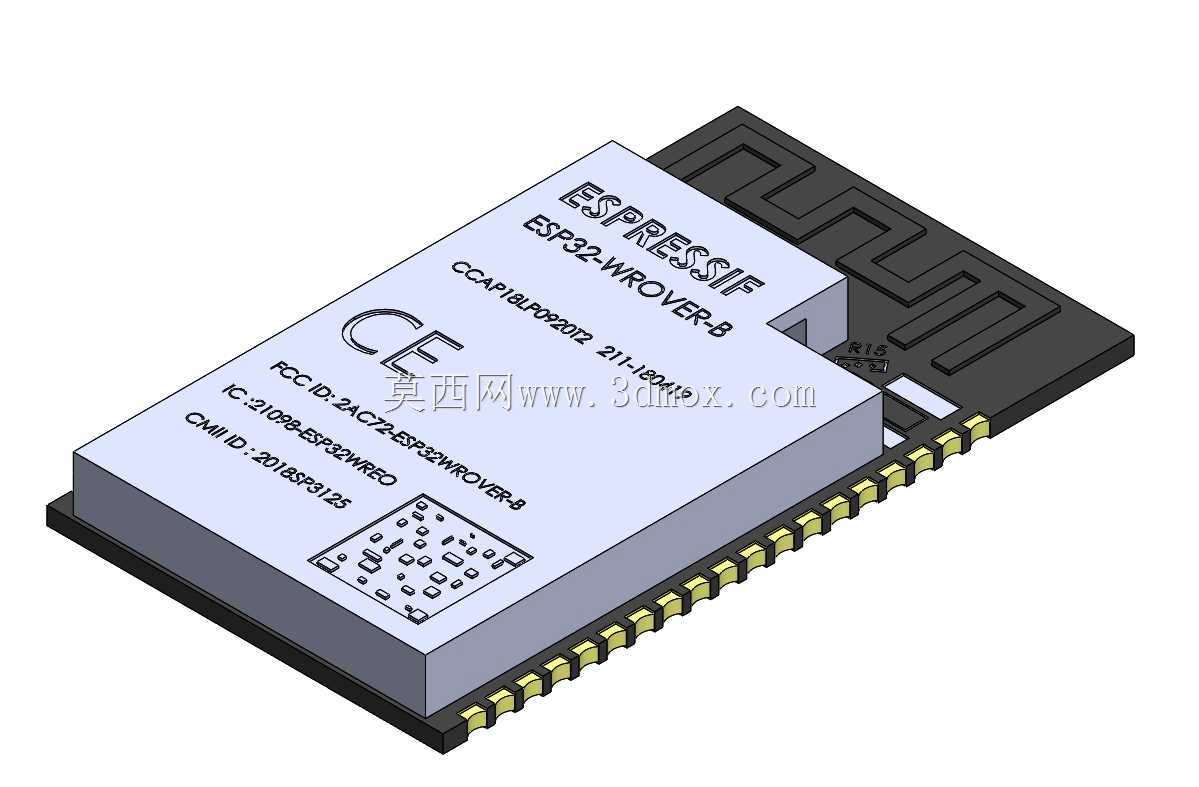

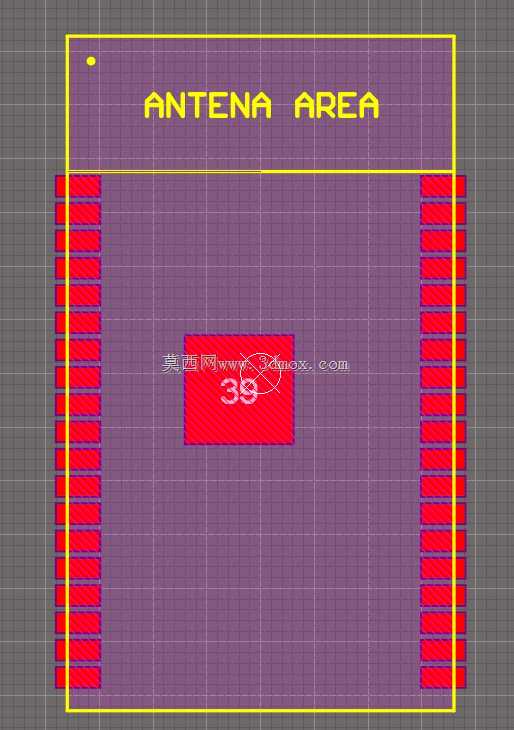

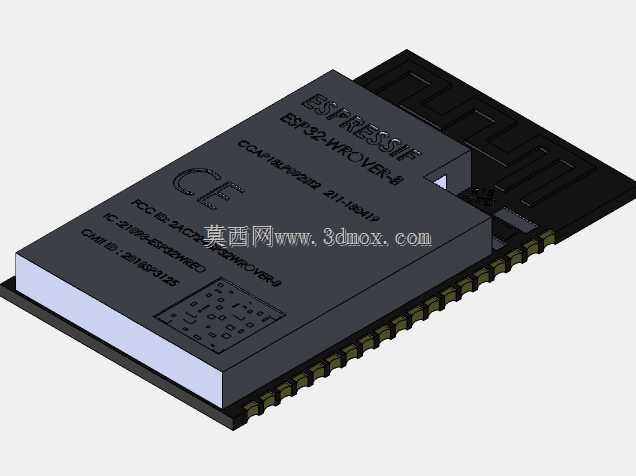

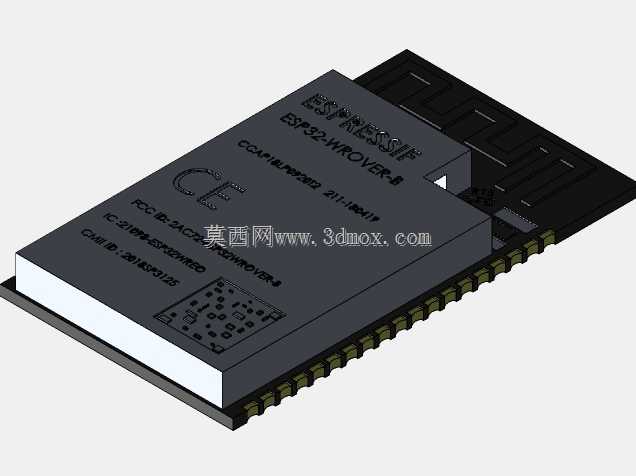

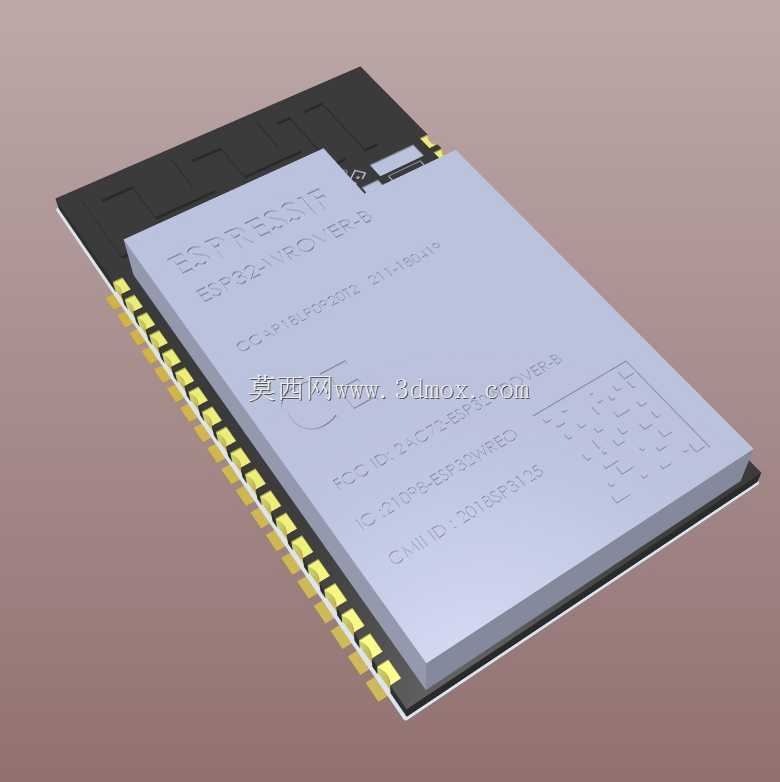

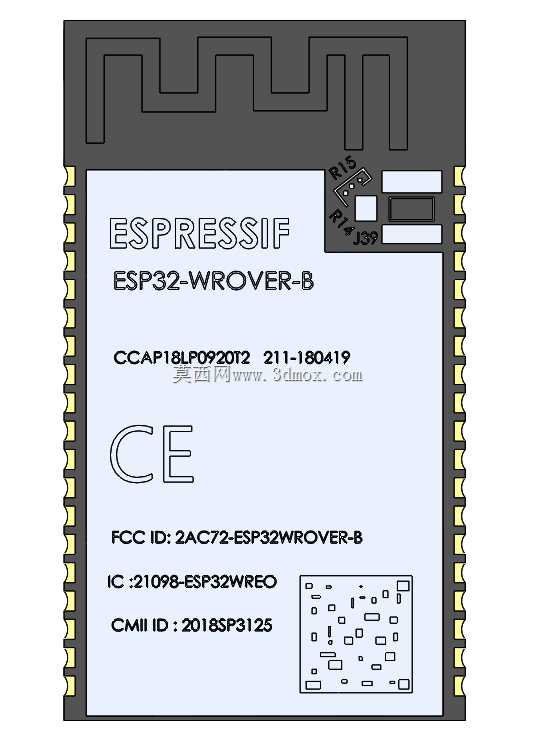

安装边界设计上，模组整体厚度控制在低厚度区间，适配薄型智能设备的内部堆叠需求，板载天线区域做了净空预留设计，结构上明确标注了天线区域的禁止铺铜、禁止放置金属元件的边界范围，避免金属遮挡影响射频信号的收发效率，保障WiFi与蓝牙信号的传输距离与穿墙性能。屏蔽罩采用卡扣式装配结构，既可以屏蔽内部电路的电磁干扰，提升模组工作的稳定性，也方便生产阶段的维修与元件更换，屏蔽罩表面丝印清晰标注了引脚定义、认证标识与模组型号，方便生产环节的目视核对，避免贴装错误。

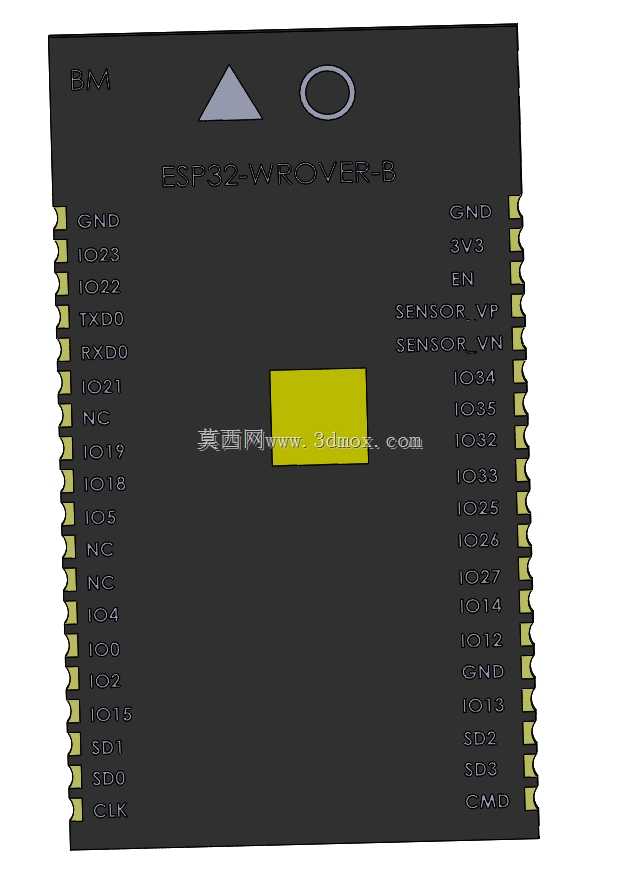

设计思路上优先考虑量产的可制造性，所有结构棱角均做了工艺适配，PCB边缘做了圆角处理，避免拼板生产过程中出现板边崩裂问题，焊盘设计充分考虑了回流焊的锡量控制，避免出现连锡、虚焊等工艺问题，整体结构在满足电气性能要求的前提下，尽可能压缩了模组的整体占用空间，方便终端产品的内部结构堆叠，适配不同尺寸的智能硬件设计需求。
