ESP-12F无线WiFi通信模块外观结构设计

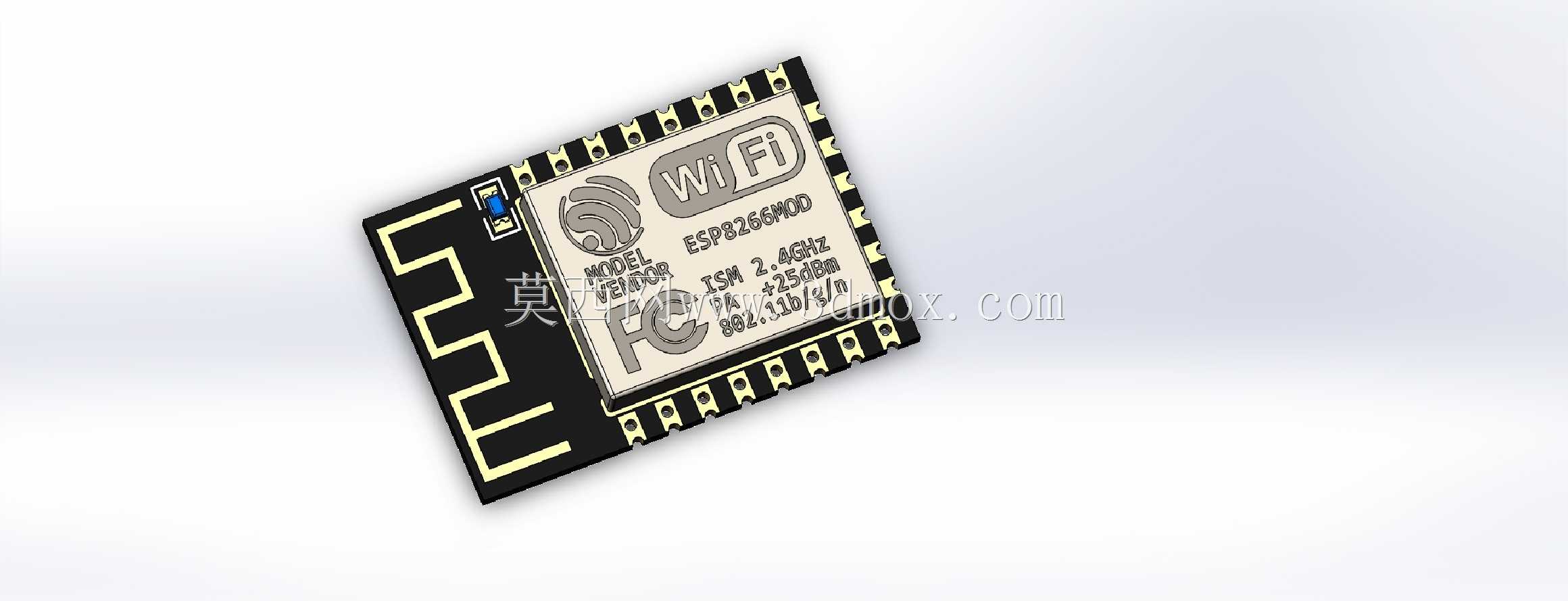

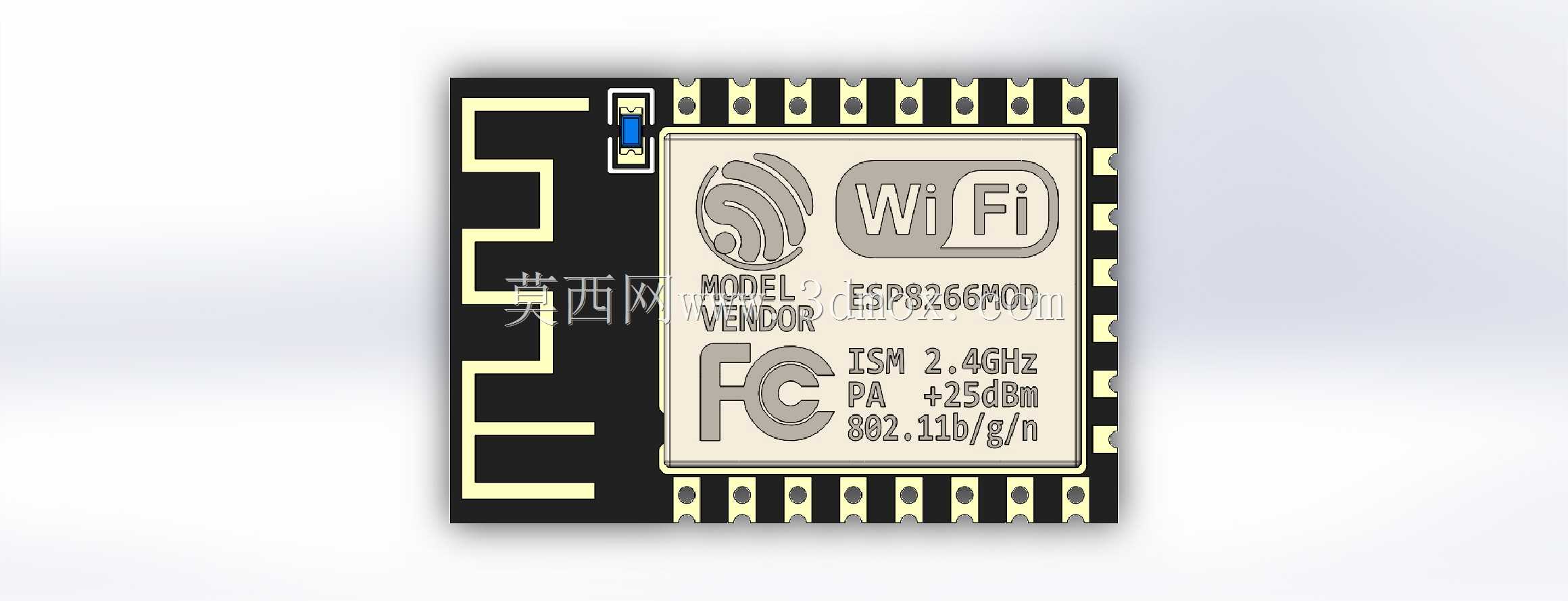

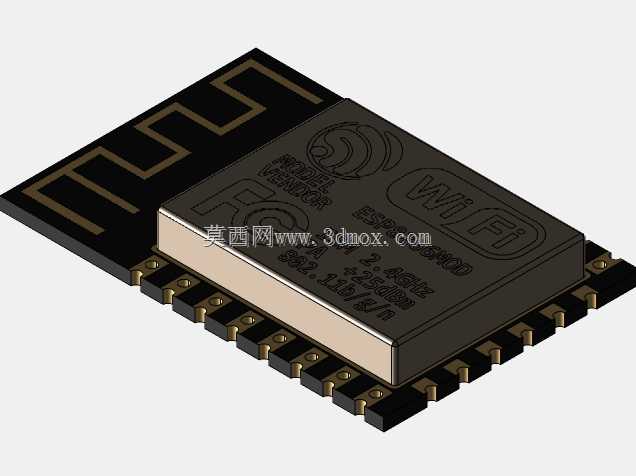

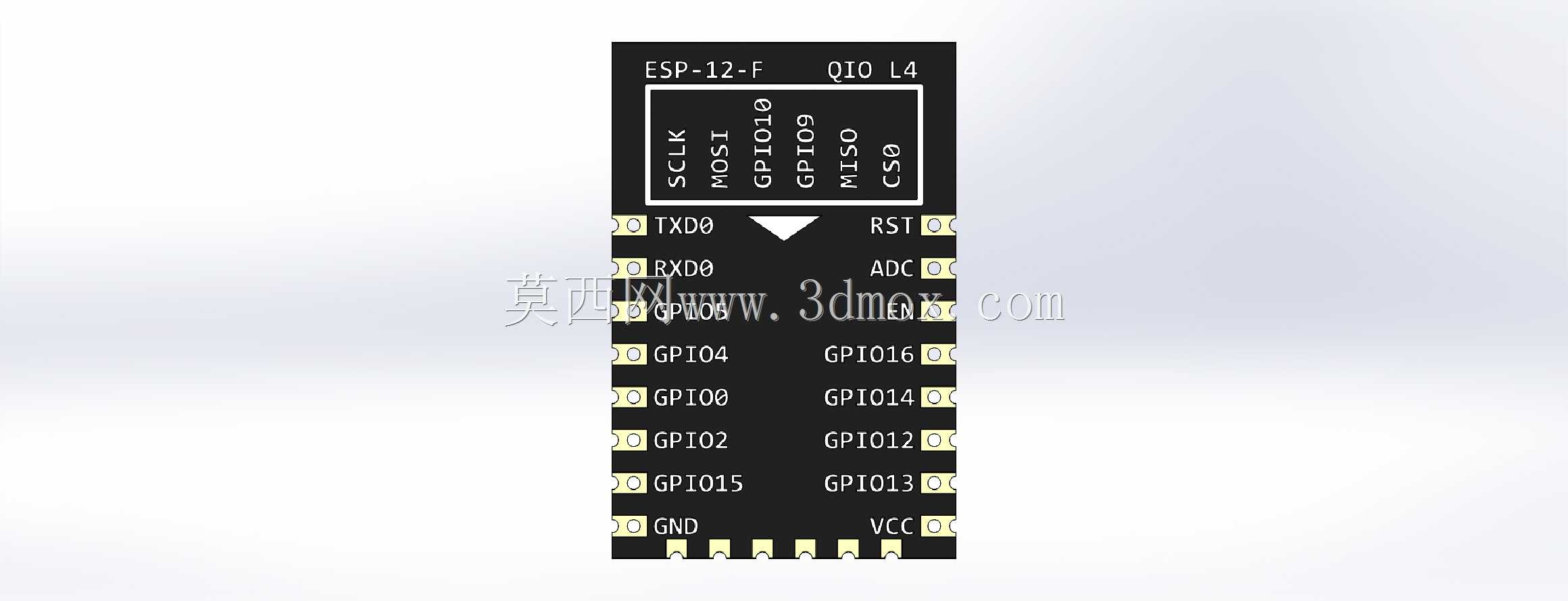

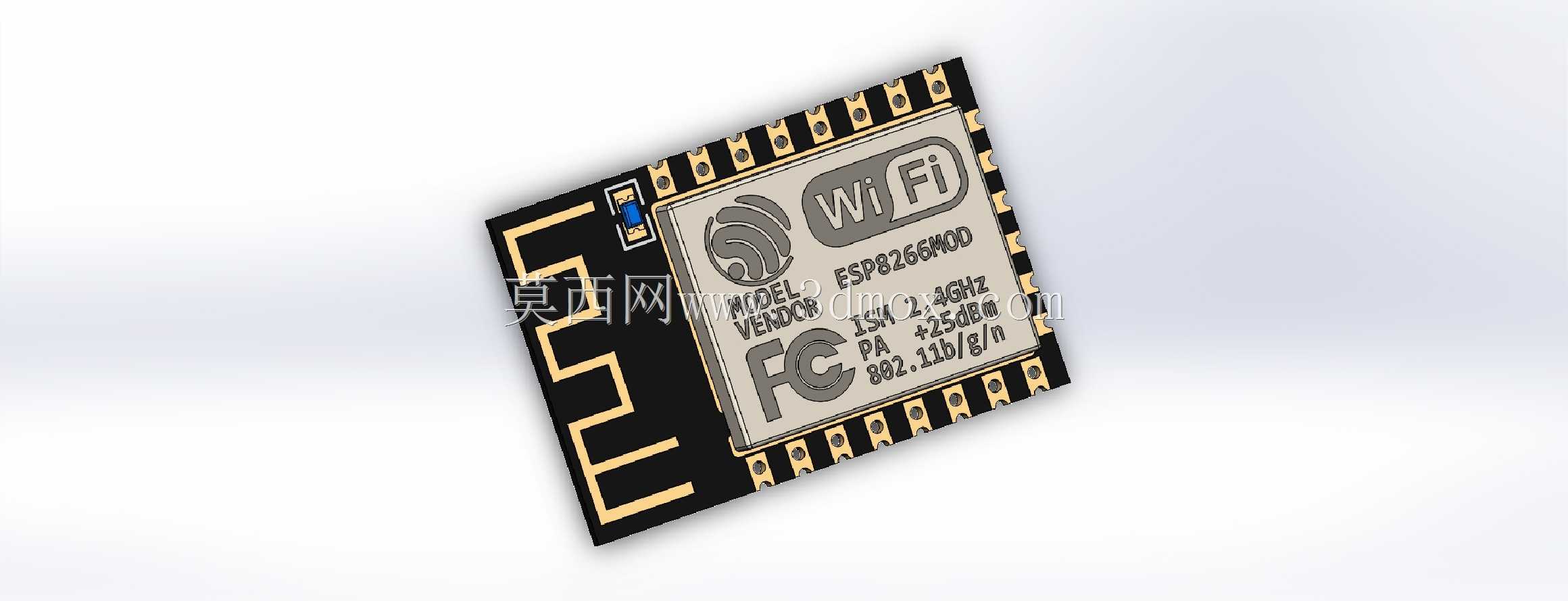

这款ESP-12F模块是面向物联网终端场景打造的贴片式无线通信组件，目前广泛应用在智能家居控制节点、工业数据采集终端、消费类智能硬件、小型物联网网关等各类需要短距离无线数据传输的场景中，能够为各类嵌入式主控设备提供稳定的IEEE802.11b/g/n制式WiFi联网能力，省去传统有线布线的繁琐部署流程，大幅降低小型智能设备的联网改造门槛。从实际功能来看，该模块集成了完整的射频前端、WiFi基带与核心处理单元，可独立完成无线数据收发、网络协议栈运行的相关工作，既可以作为附属通信模块挂载在主控单片机旁，通过串口完成AT指令交互实现数据透传，也能够独立运行简单的边缘控制程序，直接对接外围传感器完成数据采集与上传，适配低功耗、小体积的嵌入式设备开发需求。在设计思路上，这款模块采用了表贴式封装的整体布局，将板载PCB天线、核心处理芯片、外围阻容元件全部集成在一块小型化电路板上，边缘排布半孔式焊盘，能够直接通过回流焊工艺贴合在用户主板表面，无需额外设计插接结构，有效压缩终端产品的整体组装高度。模块左侧预留了板载PCB倒F天线的净空区域，设计时严格控制天线周边的金属遮挡范围，保证2.4GHz频段射频信号的辐射效率，避免周边元器件对信号收发造成干扰；模块表面的金属屏蔽罩将核心射频与数字电路完全覆盖，既能够阻隔外界电磁干扰对模块运行稳定性的影响，也可以减少模块自身射频信号对外围敏感电路的串扰，提升整机的电磁兼容性能。从安装边界来看，该模块采用标准的16引脚半孔焊盘布局，引脚间距统一为2mm，整体长宽尺寸控制在16mm*24mm范围内，安装时仅需在用户主板对应位置预留匹配的焊盘封装与天线净空区即可，不需要额外预留装配螺丝孔或者接插件空间，能够适配各类紧凑型智能硬件的内部堆叠需求，即使是体积小巧的智能插座、无线传感器节点这类空间受限的产品，也能够轻松完成集成部署。在细节设计上，模块表面的屏蔽罩采用冲压成型工艺，表面丝印清晰标注了模块的关键参数、认证标识与品牌信息，既能够在生产焊接过程中快速识别模块方向，避免贴装反向造成的生产损耗，也能够直观呈现模块的射频性能参数，方便硬件工程师在选型阶段快速评估适配性。模块的焊盘做了沉金处理，能够提升焊接的可靠性，避免长期使用过程中出现焊盘氧化、虚焊脱落的问题，适配大规模批量生产的SMT贴片工艺要求，有效降低生产环节的不良率。
