八英寸麦克纳姆全向移动轮结构设计

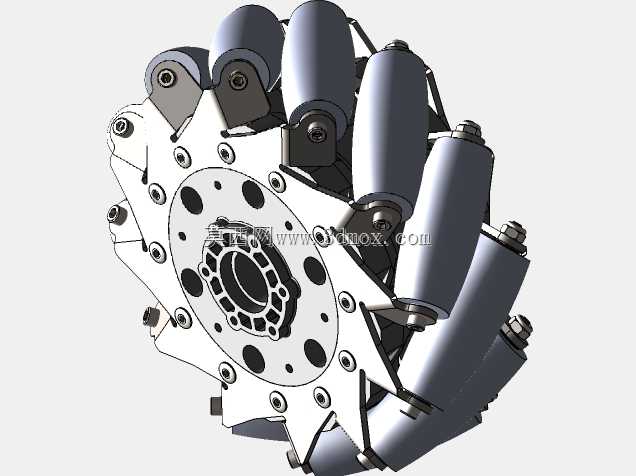

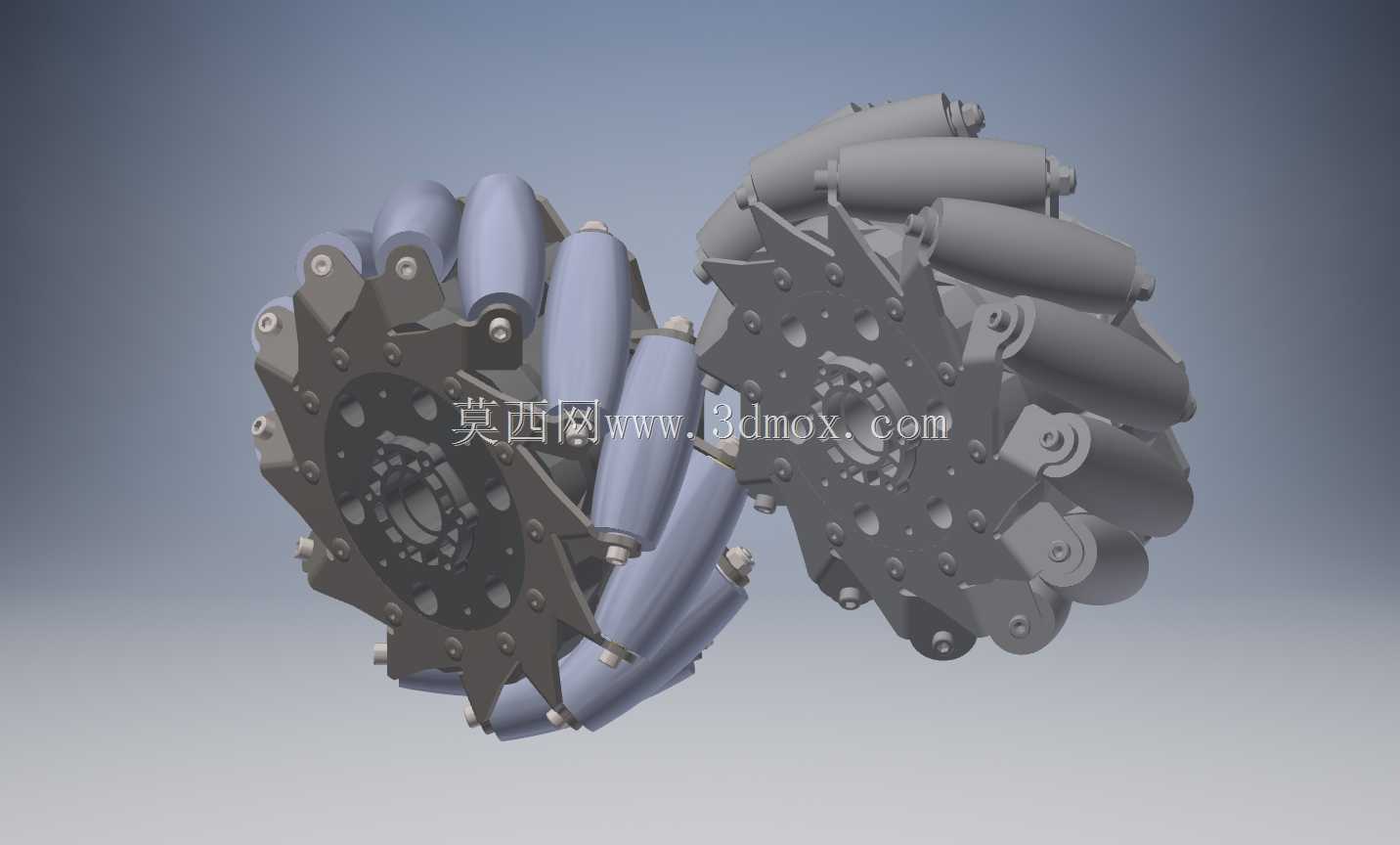

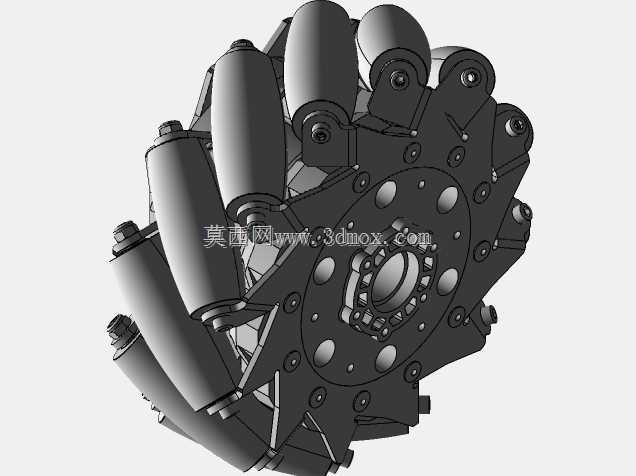

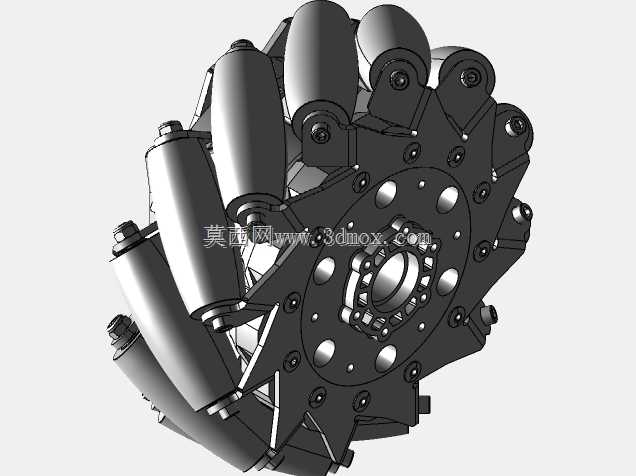

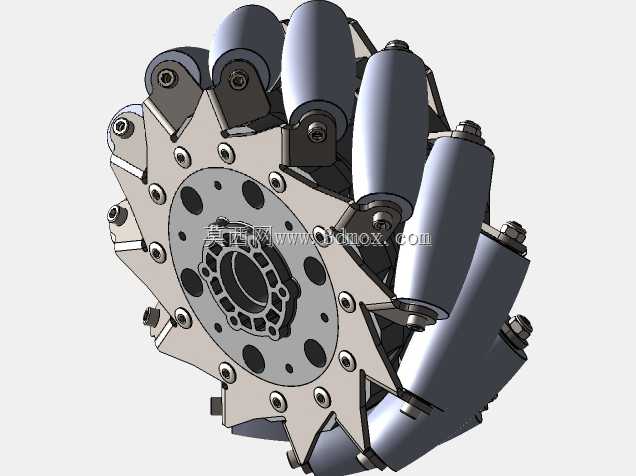

这款八英寸规格的麦克纳姆轮，是面向全向移动场景开发的核心行走部件，目前广泛应用在AGV智能搬运小车、FRC竞技机器人、仓储物流转运设备、窄空间作业巡检平台、重载移动式工装台等需要灵活走位的设备上，能够帮助移动载体在不改变机身朝向的前提下，完成横向平移、斜向移动、原地零半径回转、复杂轨迹连续行进等常规轮组无法实现的动作，大幅降低窄通道场景下的移动操控难度，提升空间利用率。从实际功能特性来看，该轮组采用传统麦克纳姆轮的辊子偏置布局，周向分布的从动辊子轴线与轮体主轴线呈固定夹角，当多个轮组按照指定旋向组合搭配时，通过不同轮组的转速差与转向差配合，即可合成任意方向的行进矢量，相比普通舵轮转向结构，它不需要额外设置转向驱动机构，整体结构更紧凑，控制逻辑更直接，响应速度更快，在频繁启停、频繁变向的移动场景下稳定性表现更突出。在设计思路上，这款轮组采用分体式轮毂结构，主轮毂采用高强度镂空辐板设计，在保证整体结构强度、满足重载承载需求的前提下，尽可能削减轮体自身重量，降低转动惯量，提升驱动响应效率；周向的从动辊子采用鼓形轮廓设计，辊子外轮廓包络形成完整的圆柱滚动面，保证行进过程中轮组与接触面始终保持连续贴合，避免行进过程中出现颠簸、跳轮的问题，辊子两端采用独立销轴铰接固定，既保证辊子能够顺畅绕自身轴线自由转动，也能承受径向的重载冲击，同时分体式的固定结构也方便后期单独更换磨损的辊子，降低后期维护成本。从安装边界与尺寸适配来看，八英寸的轮径设计兼顾了通过性与底盘高度需求，轮体中心设置标准规格的键槽连接孔，能够直接适配常规规格的驱动电机输出轴，轮毂端面预留了均匀分布的安装螺孔，可直接与驱动法兰、减速机构输出端固定连接，不需要额外设计定制转接件；轮组的整体轴向宽度经过优化，既保证了足够的接地接触面积，降低接地比压，适配环氧地坪、水泥地面、防滑钢板等多种常见的工业行走地面，也不会占用过多的底盘侧向安装空间，方便多轮组在底盘上的布局安装，能够适配不同尺寸规格的全向移动底盘搭建需求。
