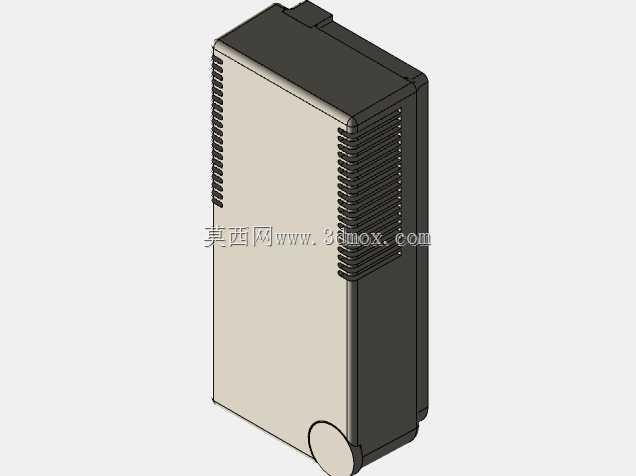

通风空调系统教学实训操作装置

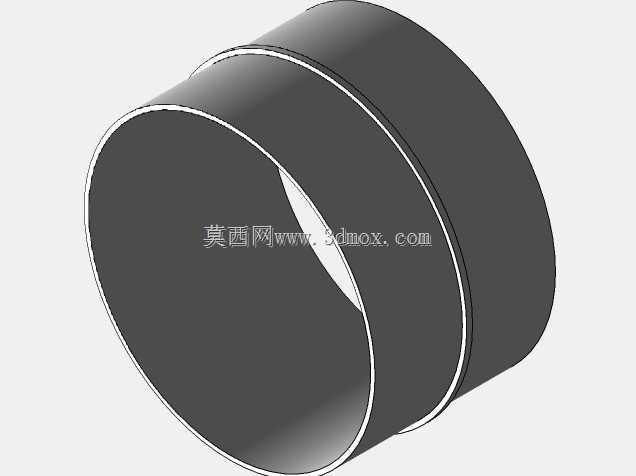

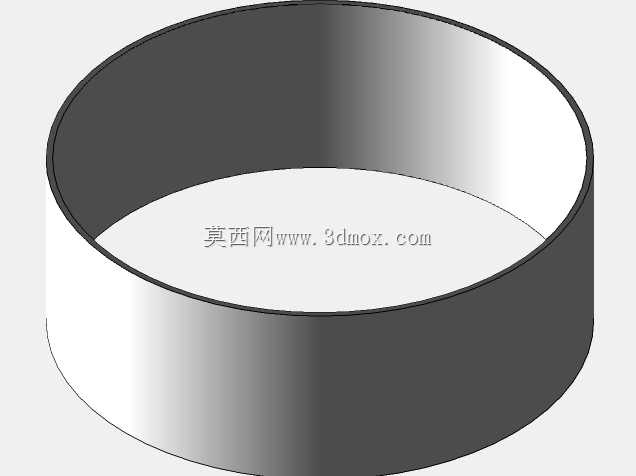

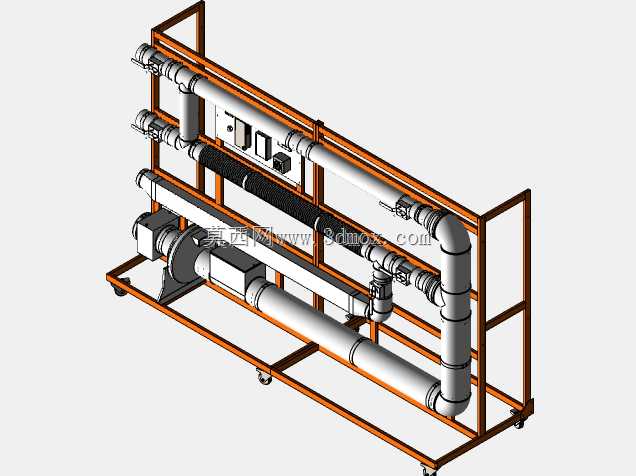

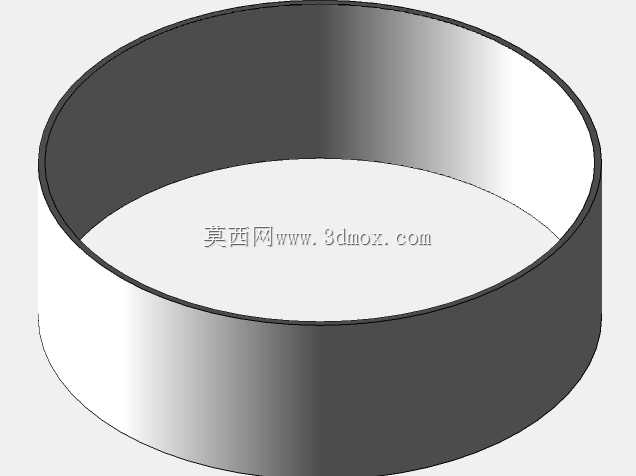

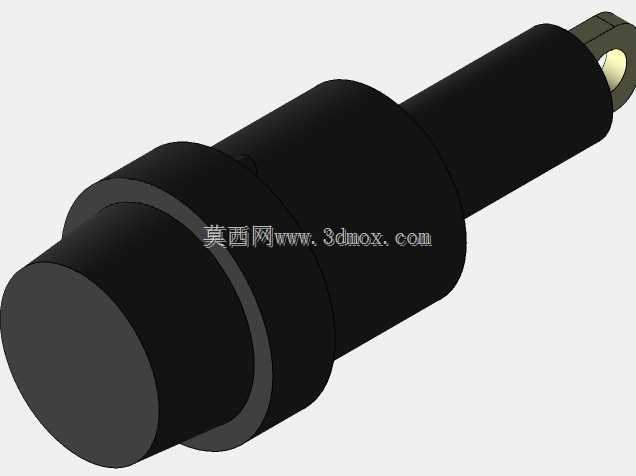

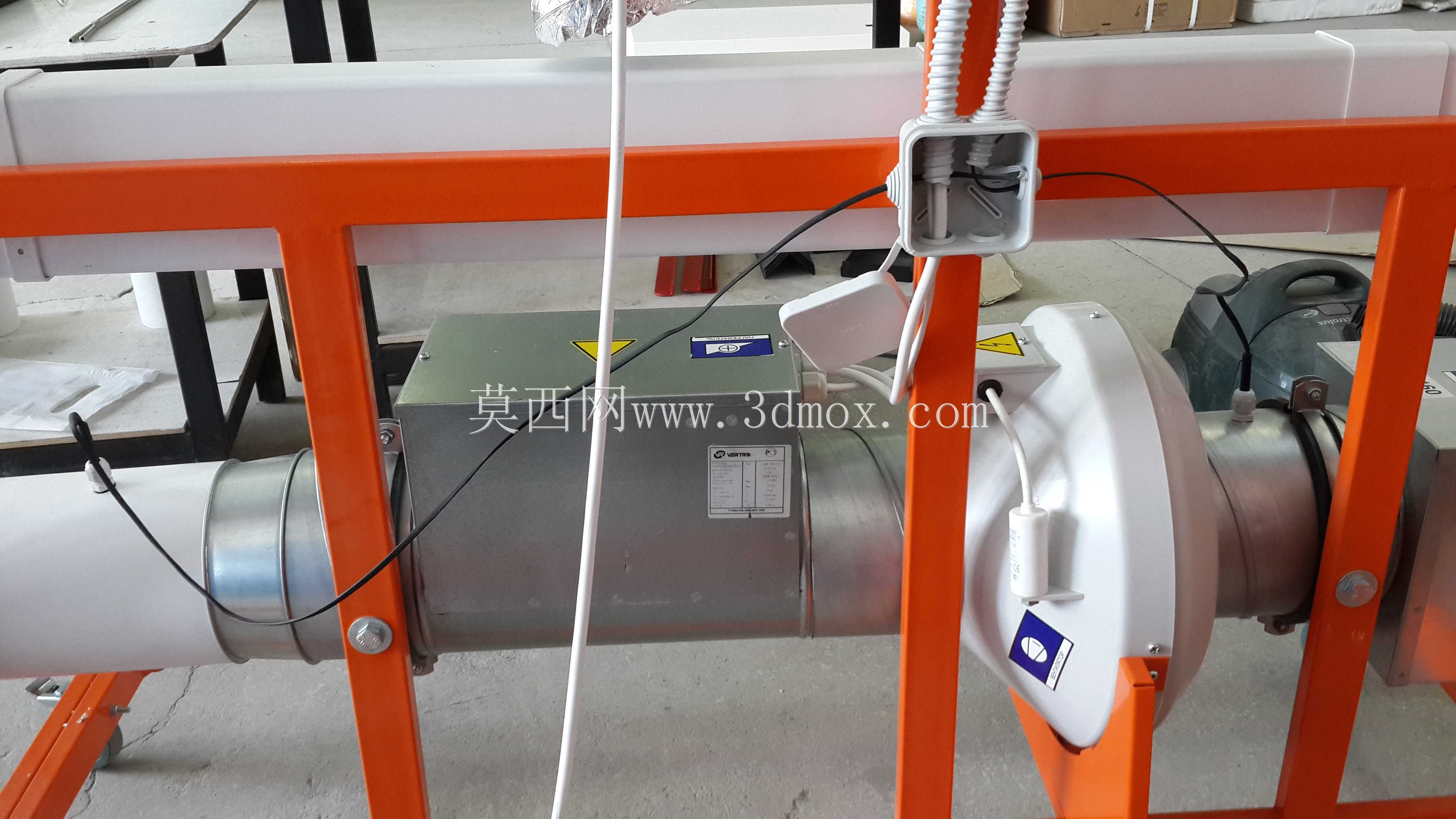

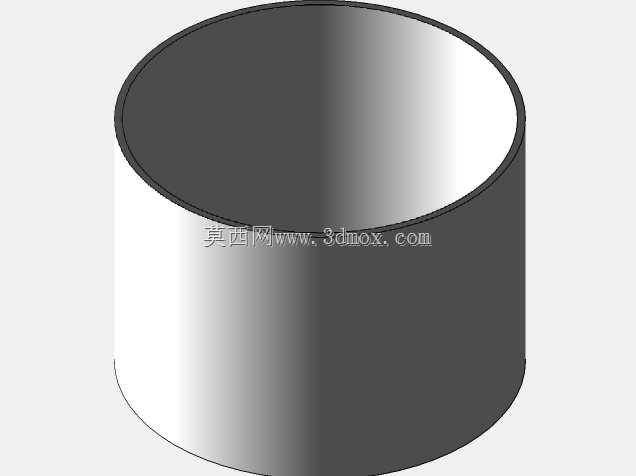

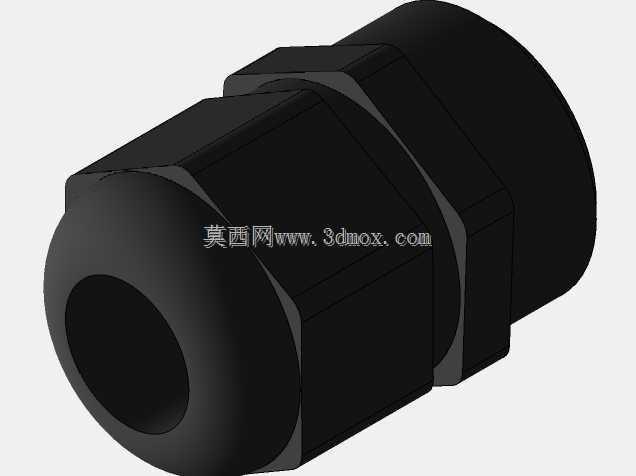

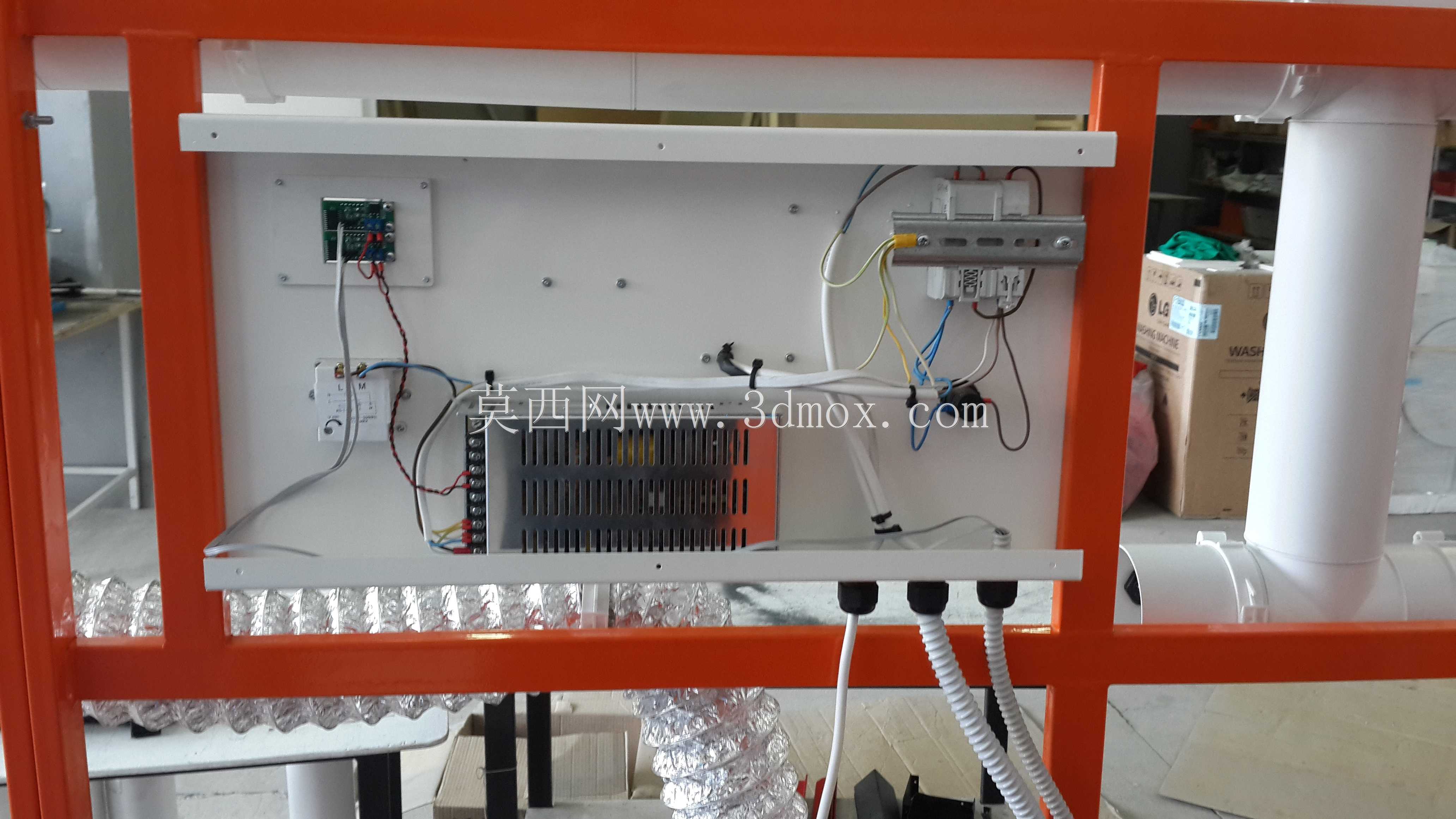

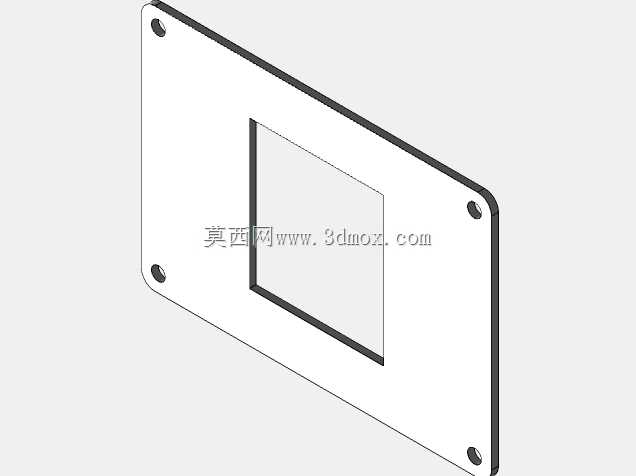

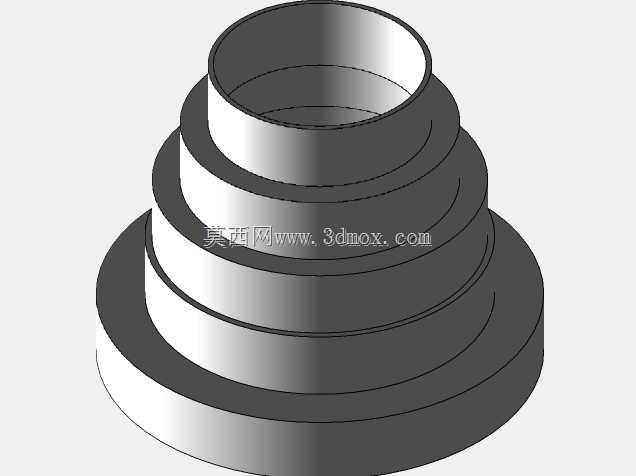

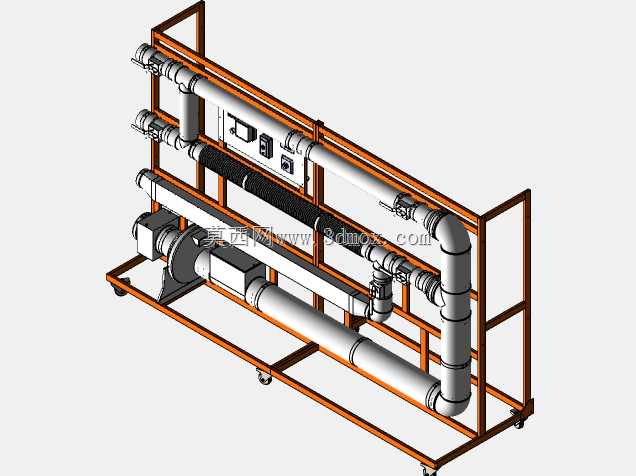

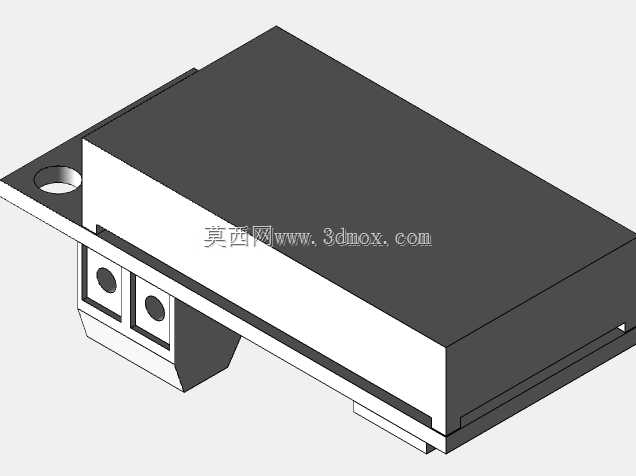

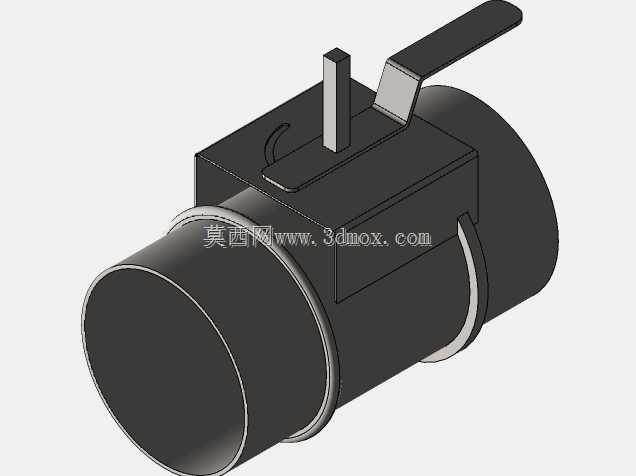

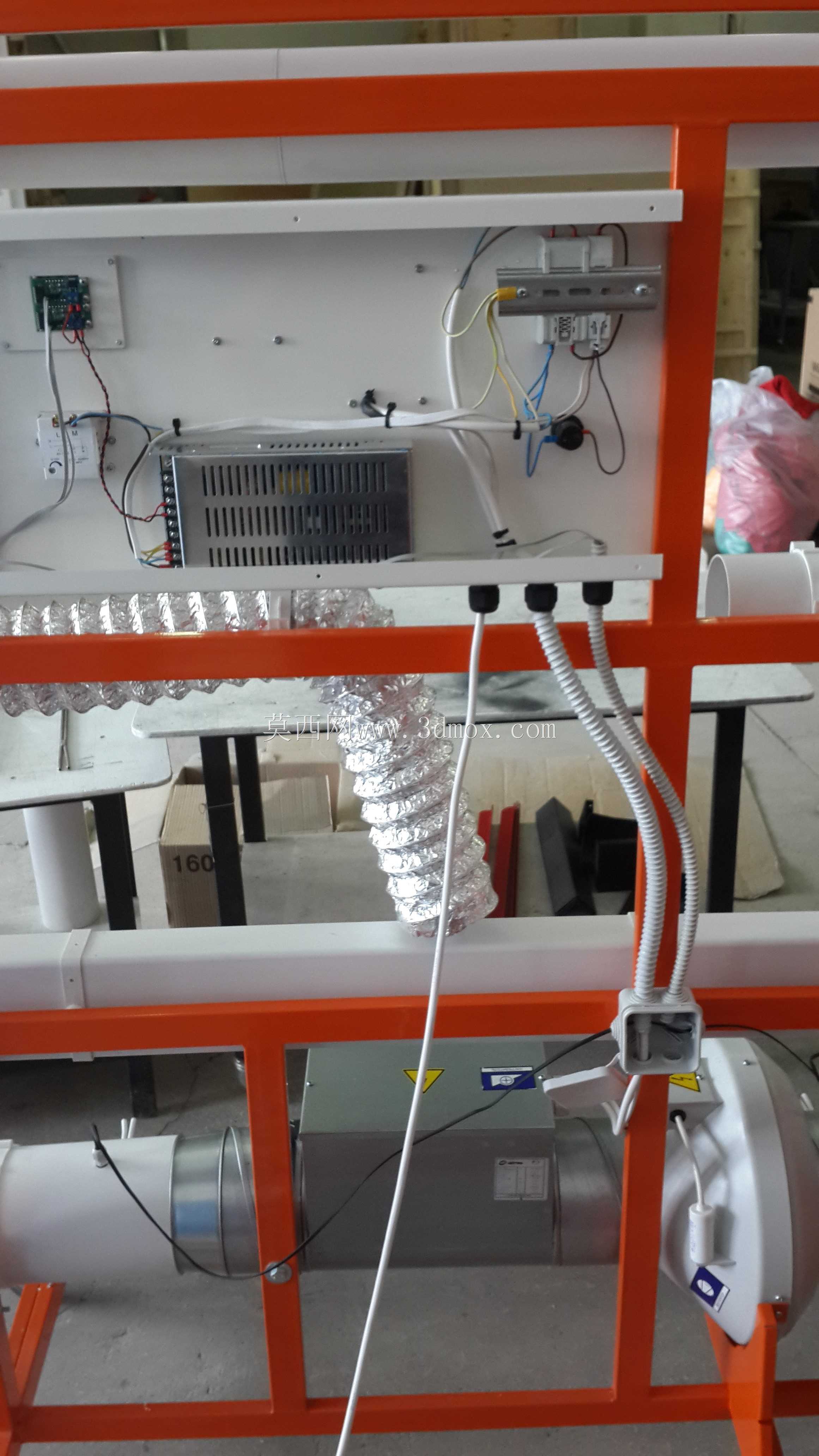

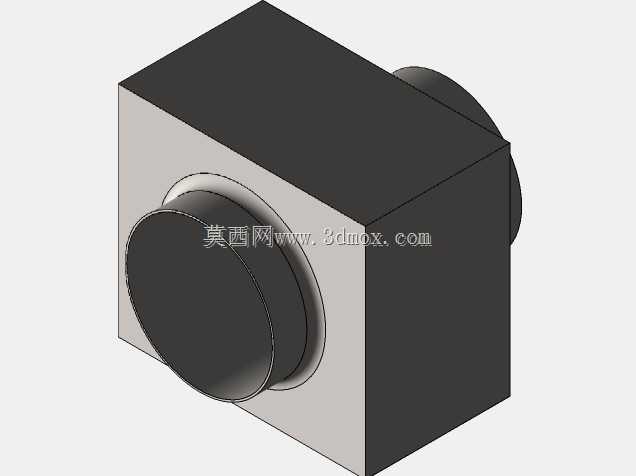

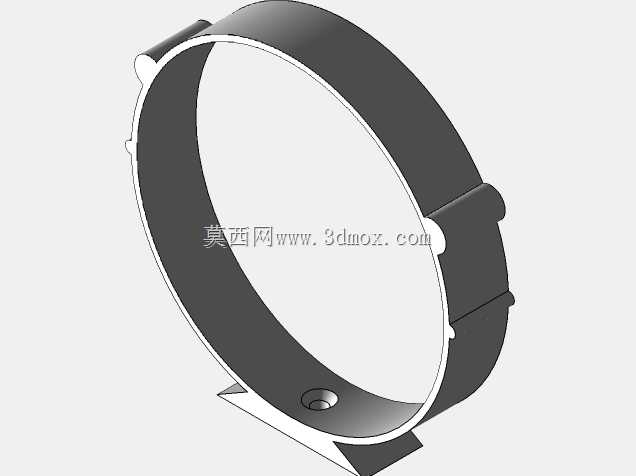

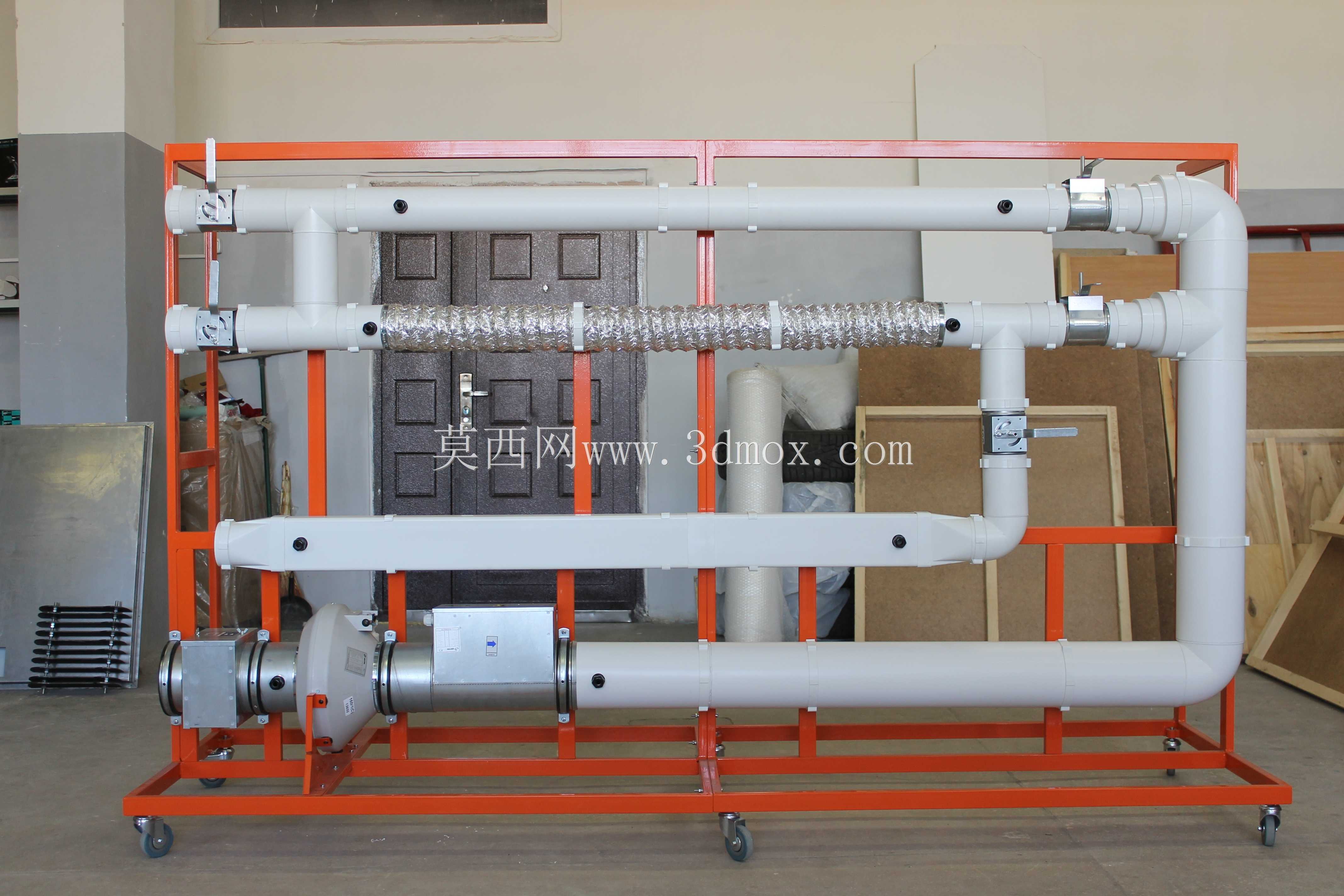

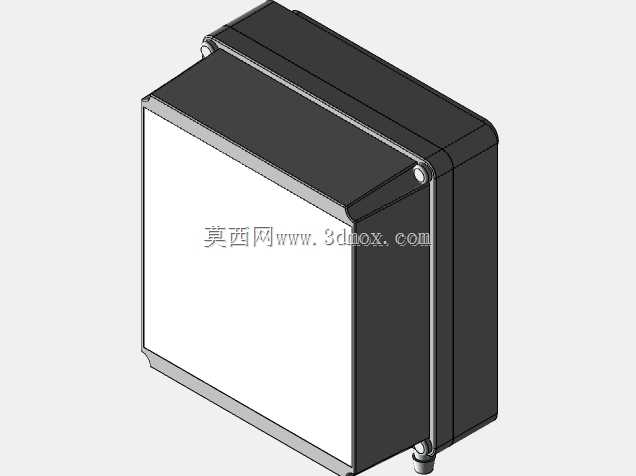

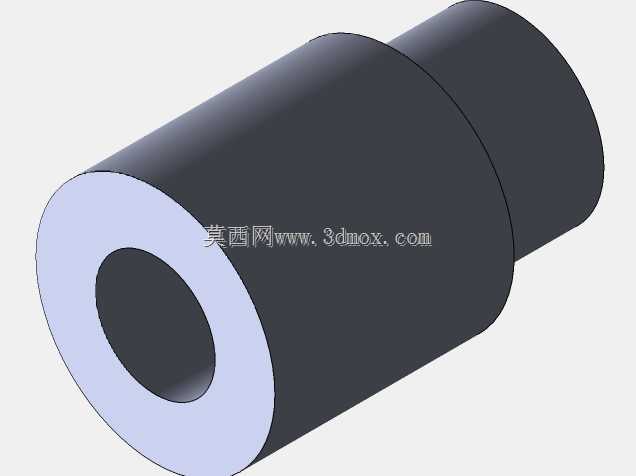

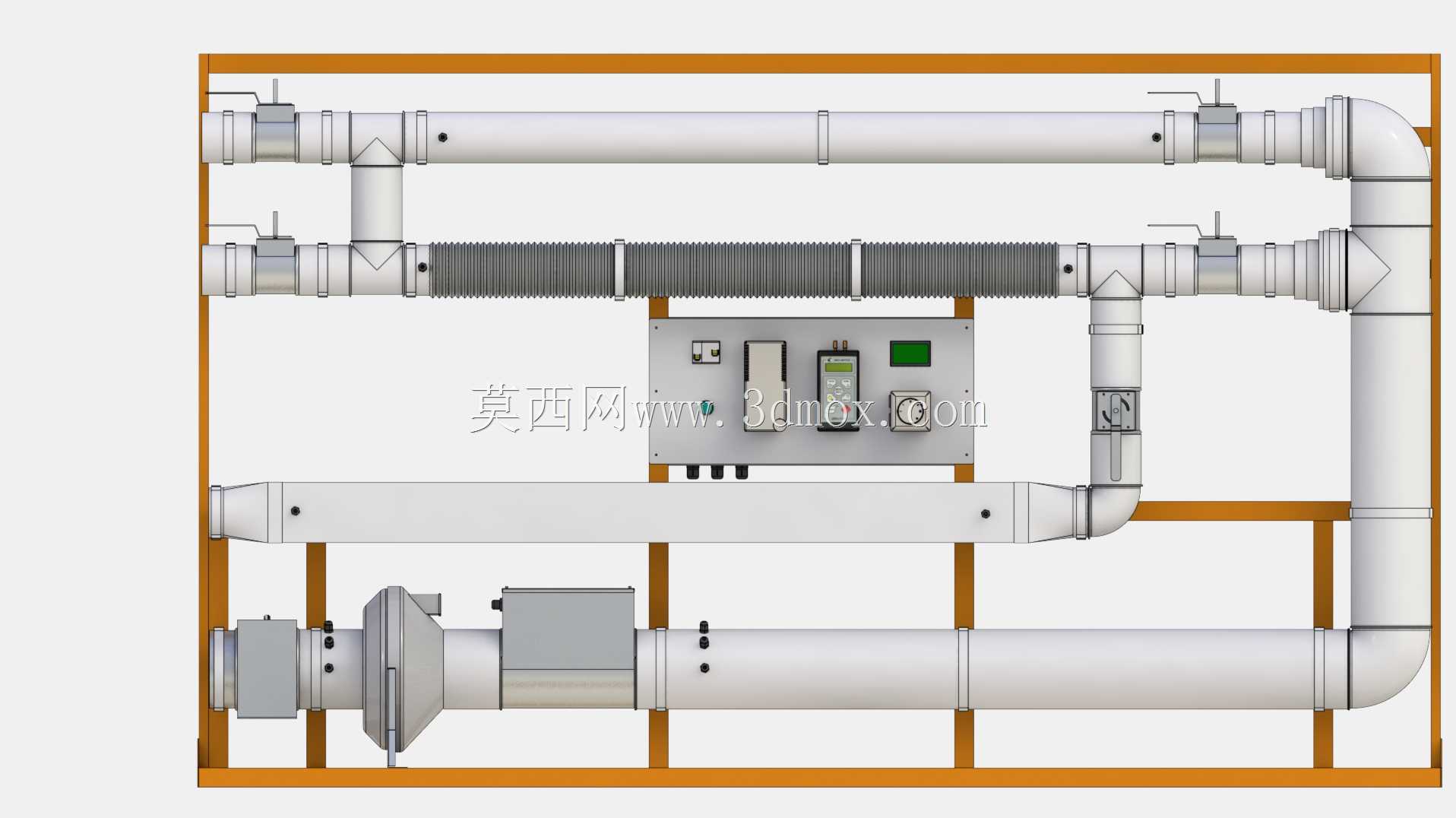

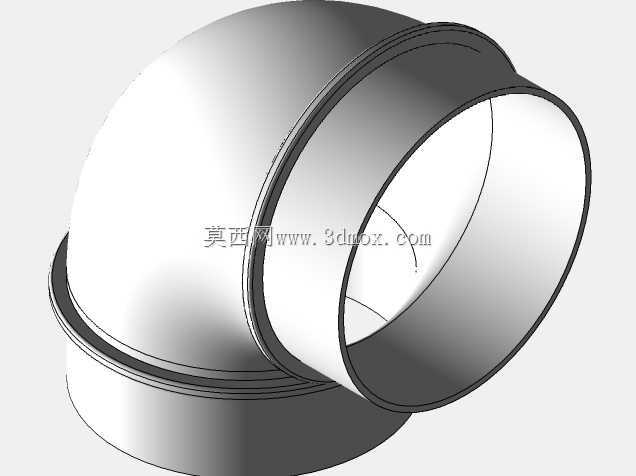

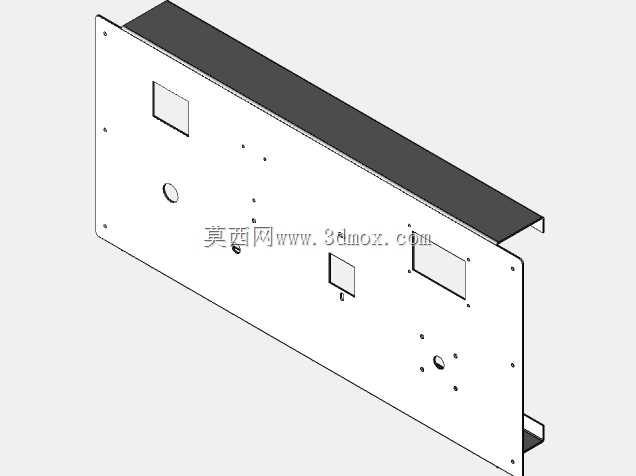

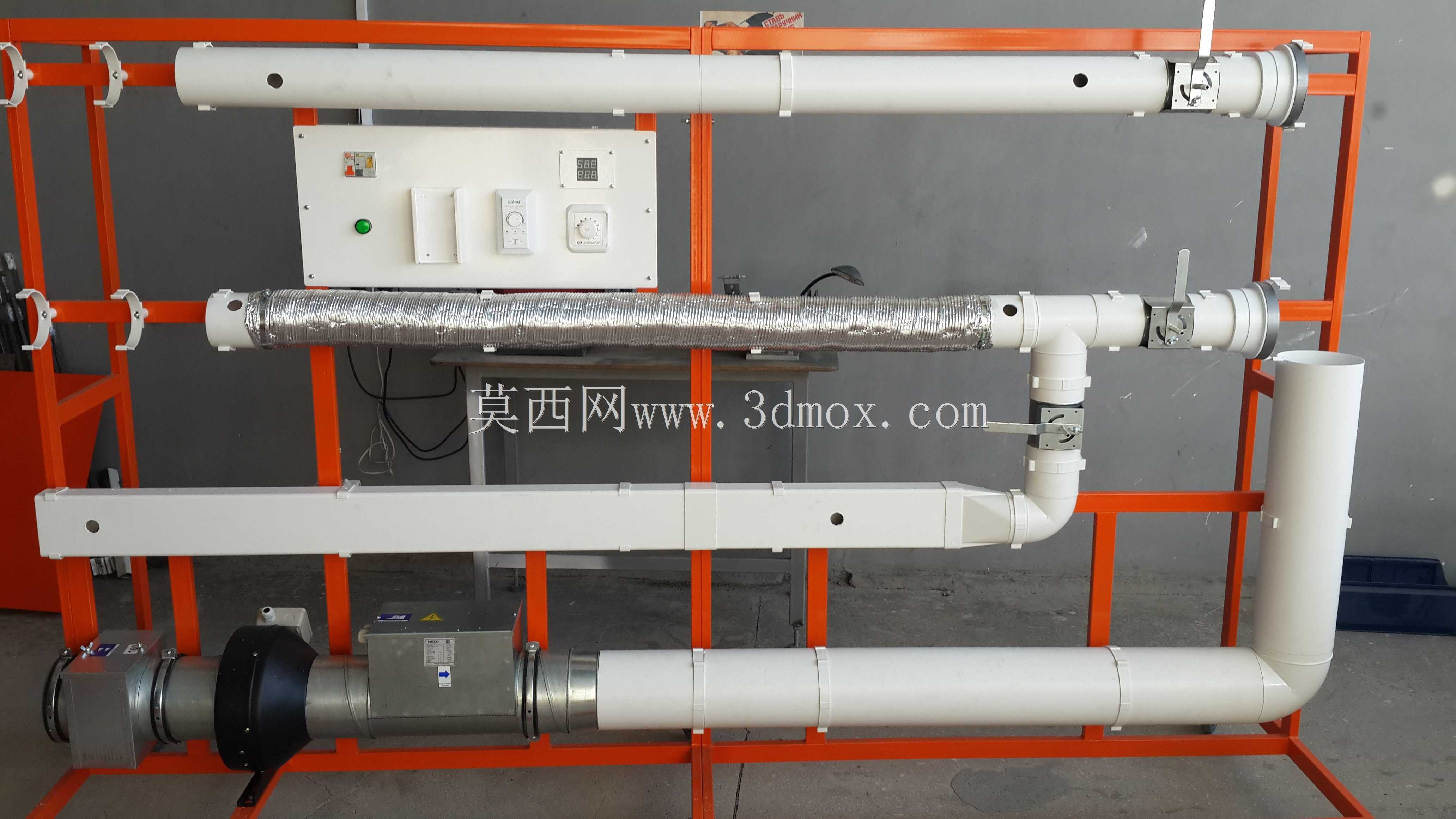

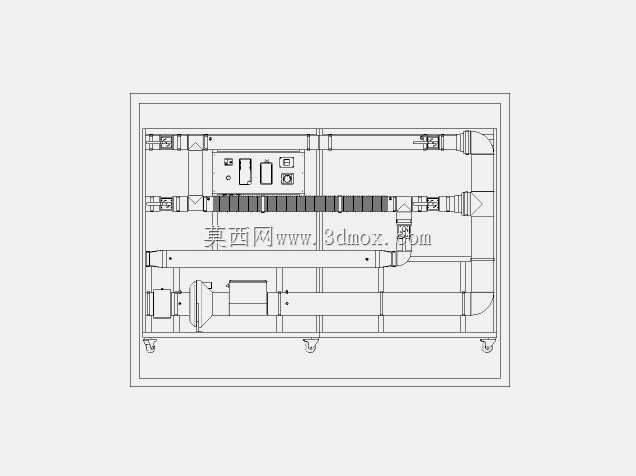

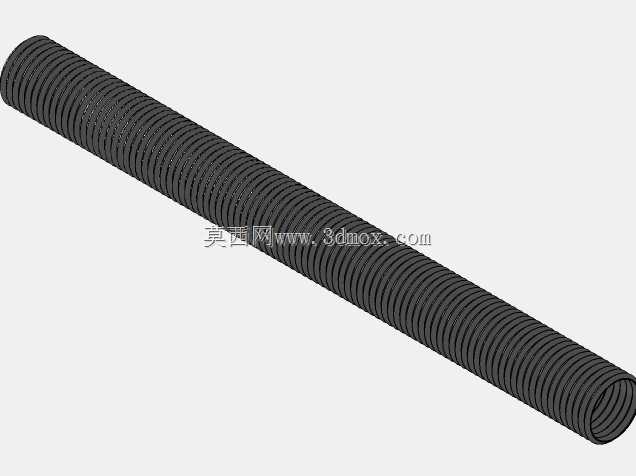

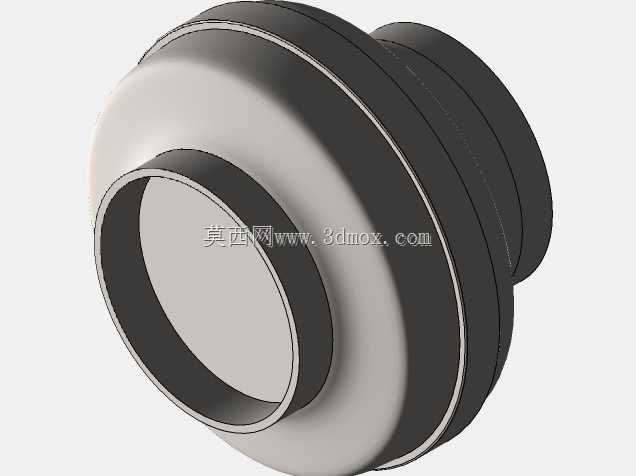

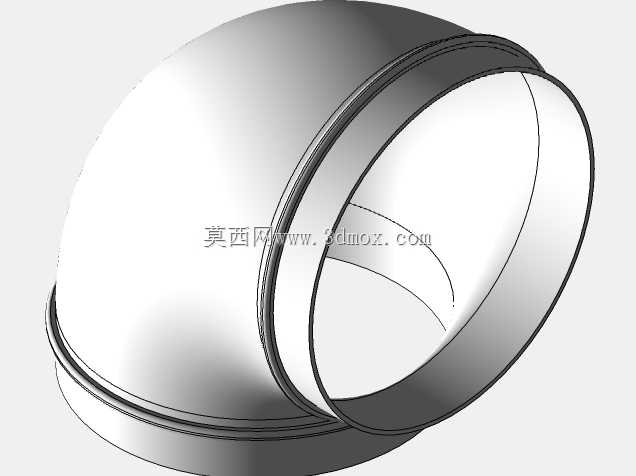

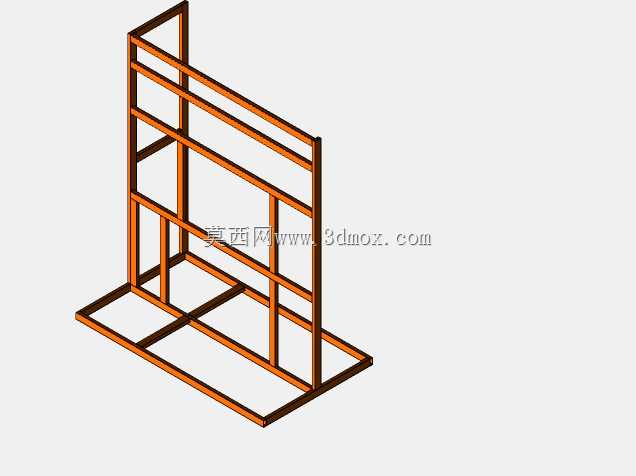

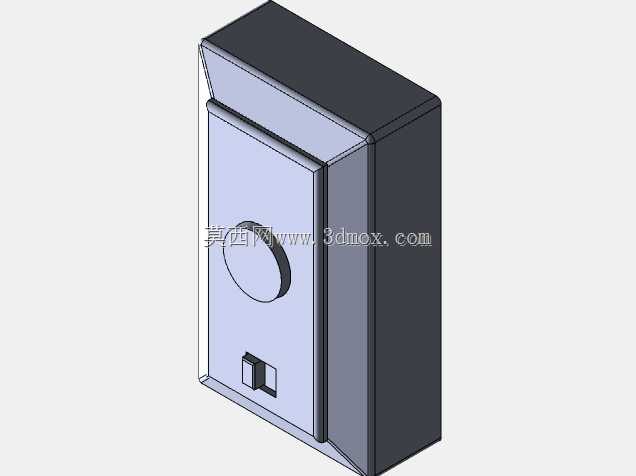

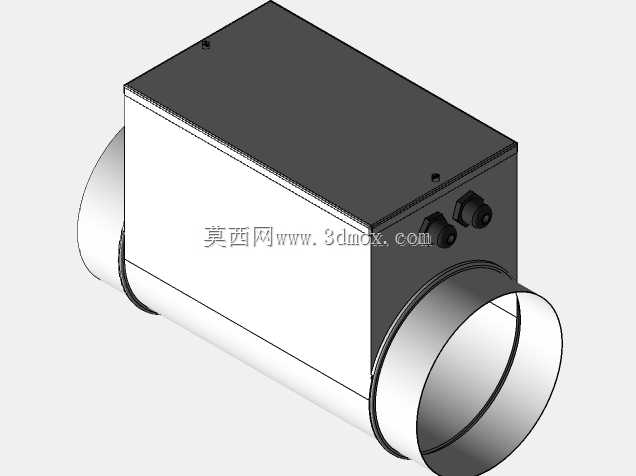

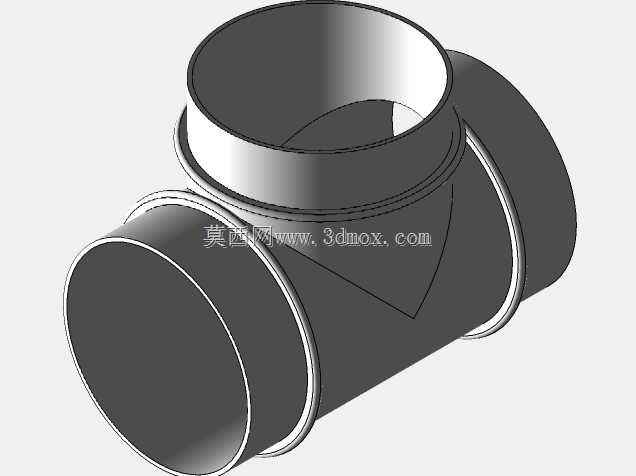

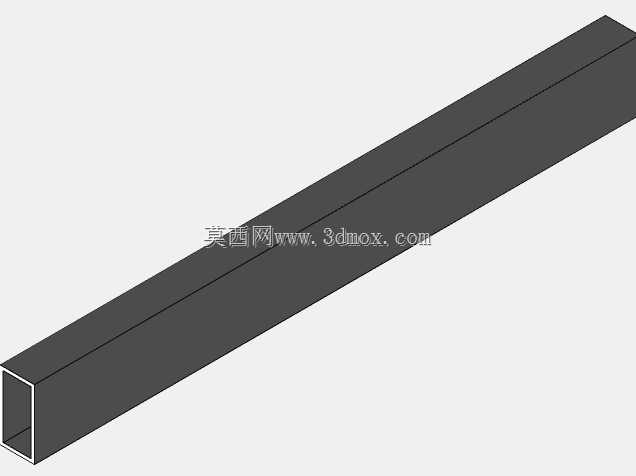

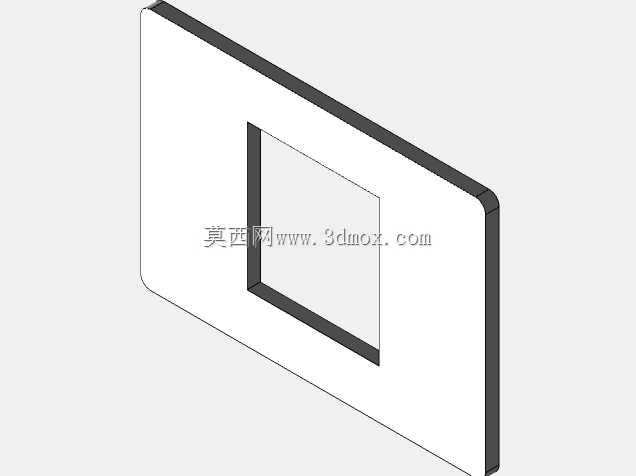

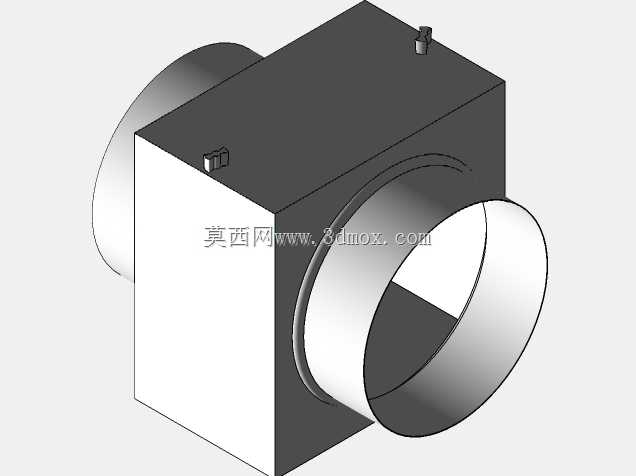

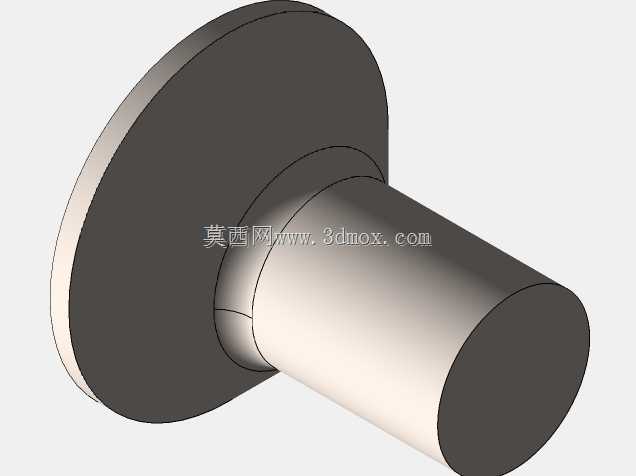

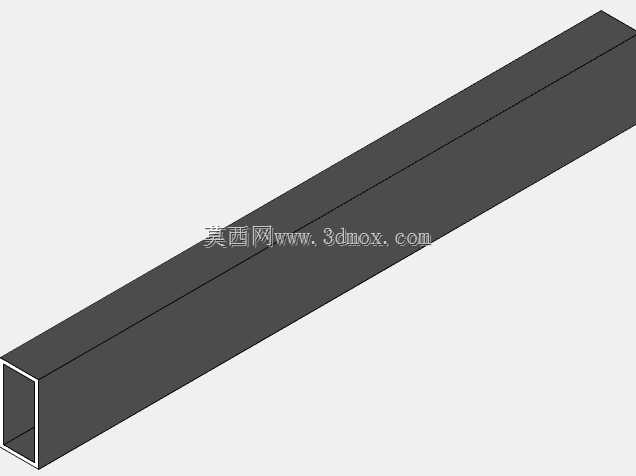

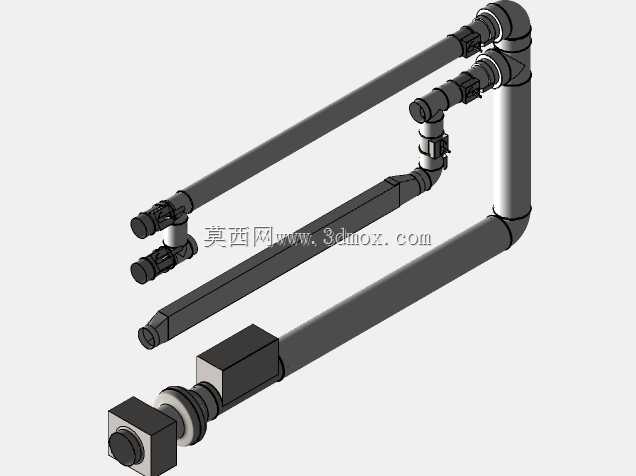

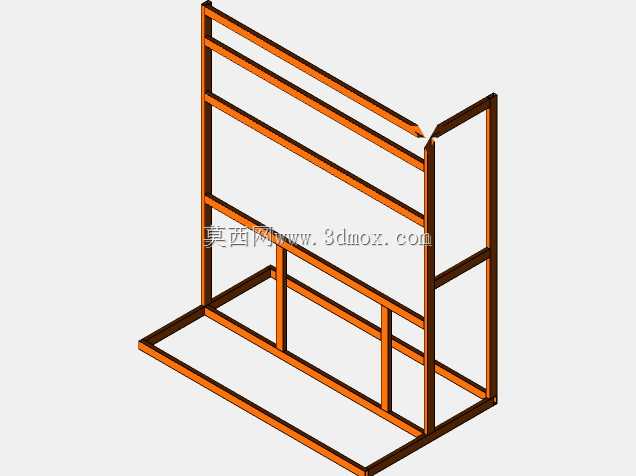

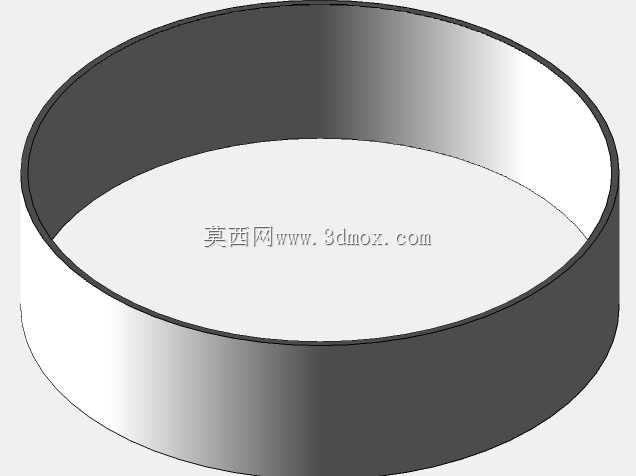

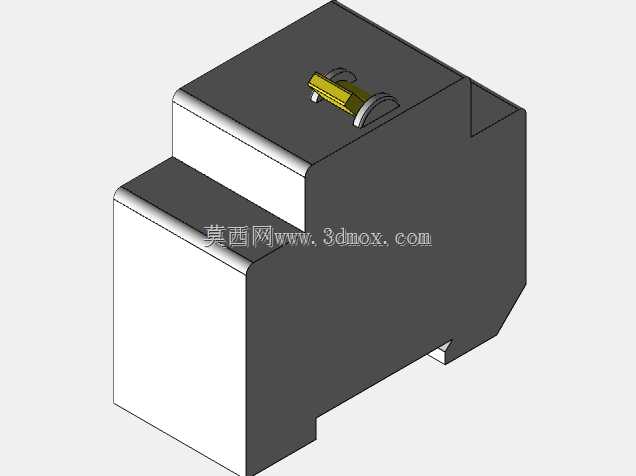

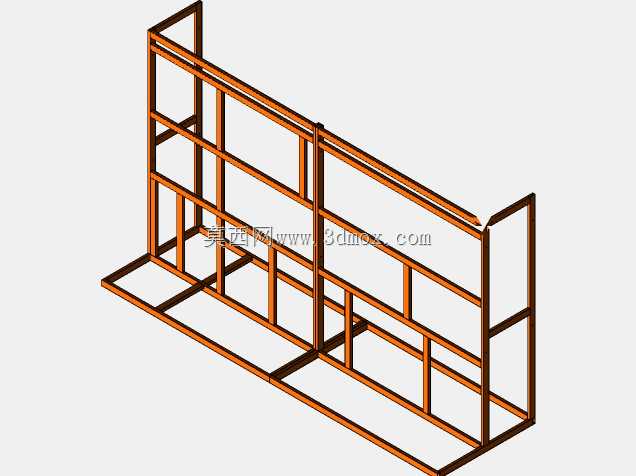

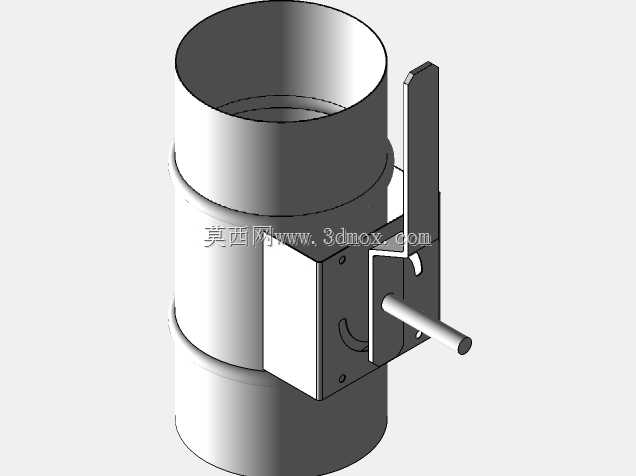

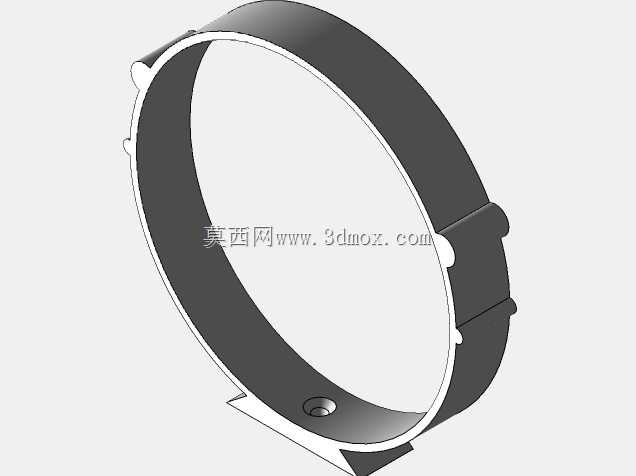

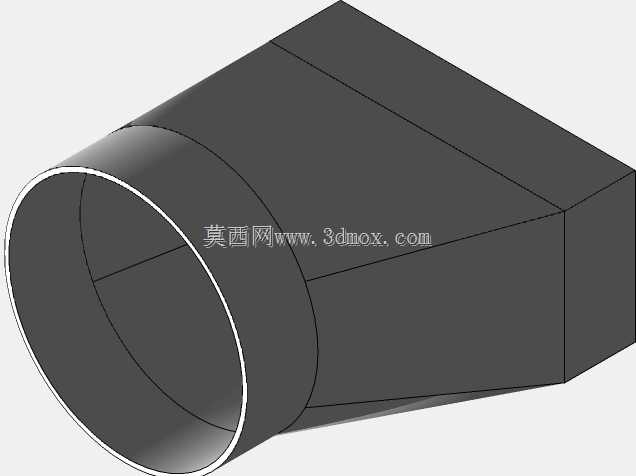

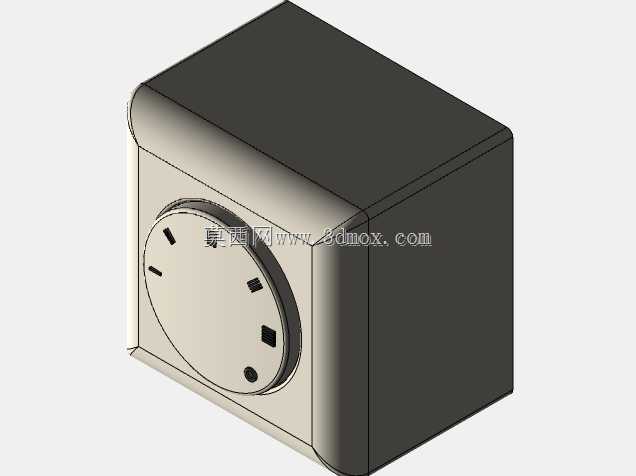

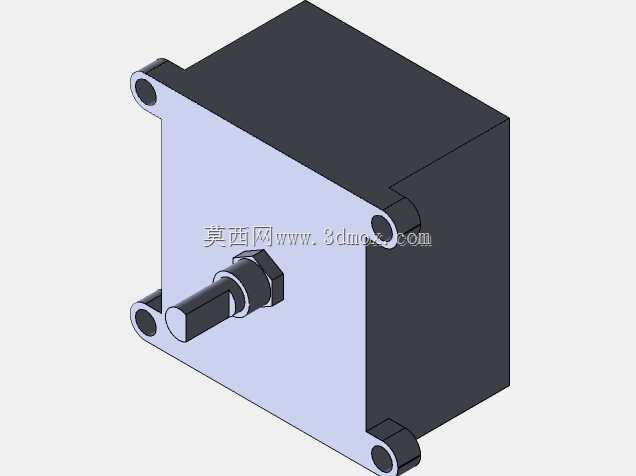

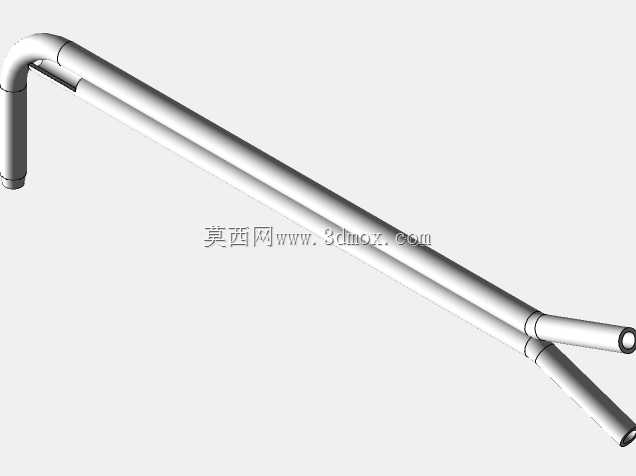

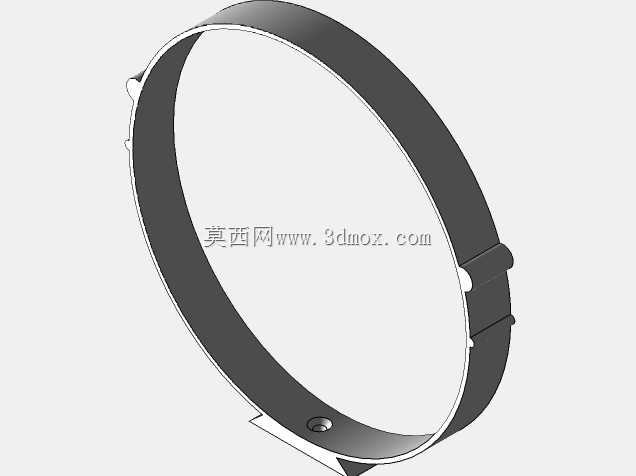

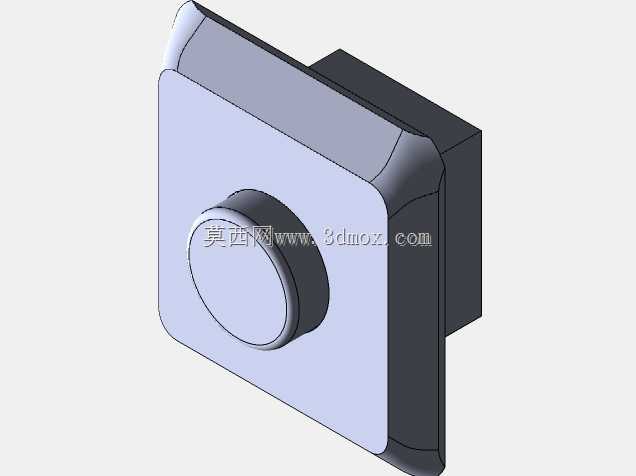

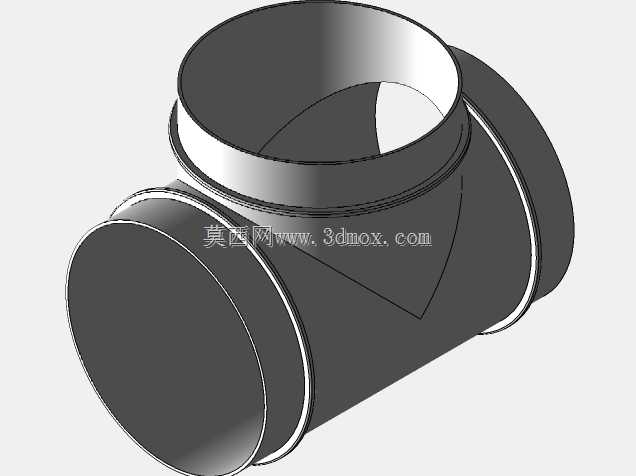

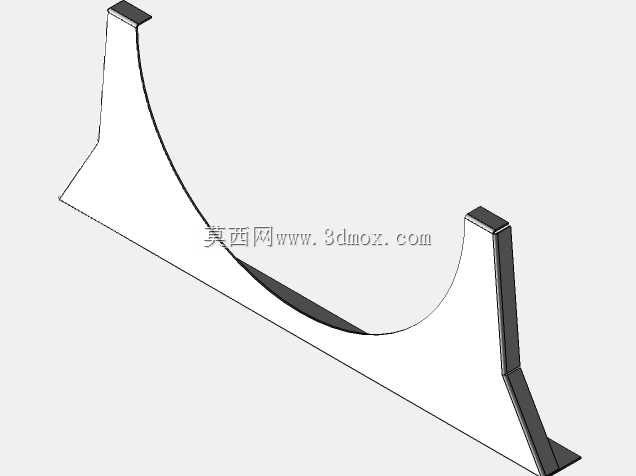

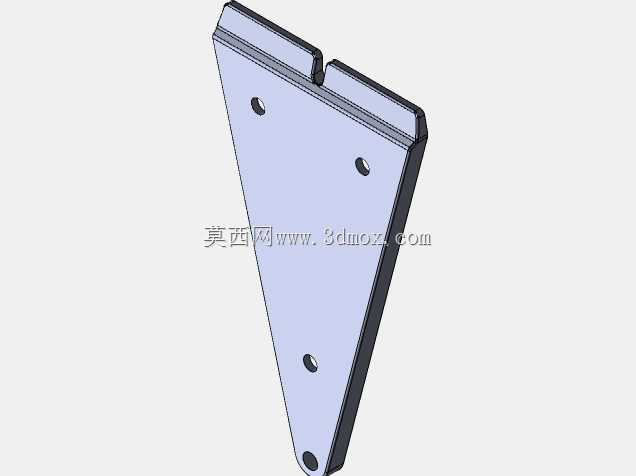

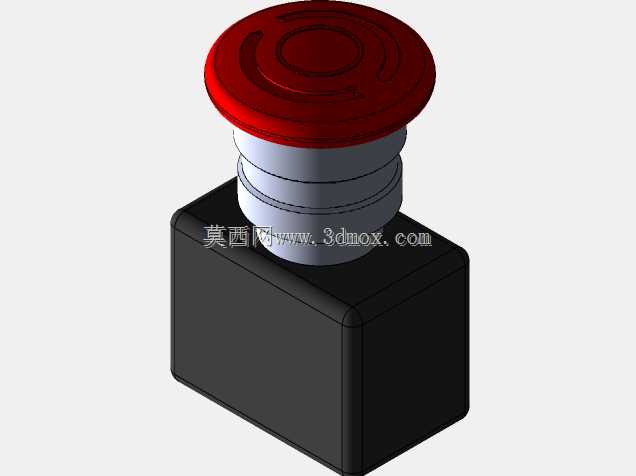

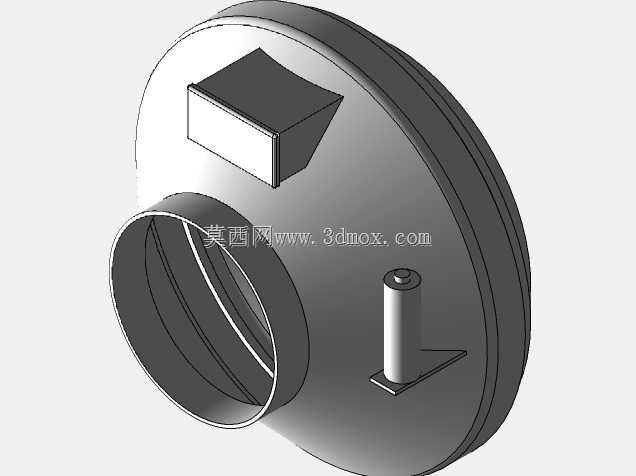

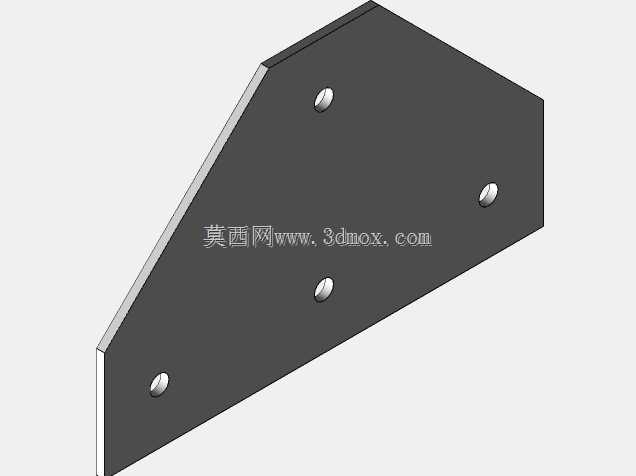

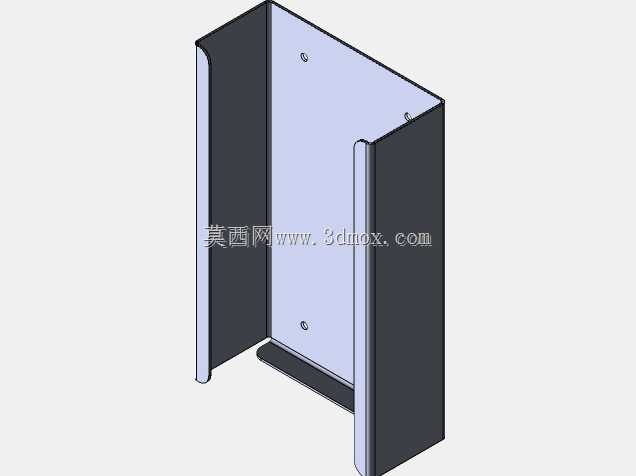

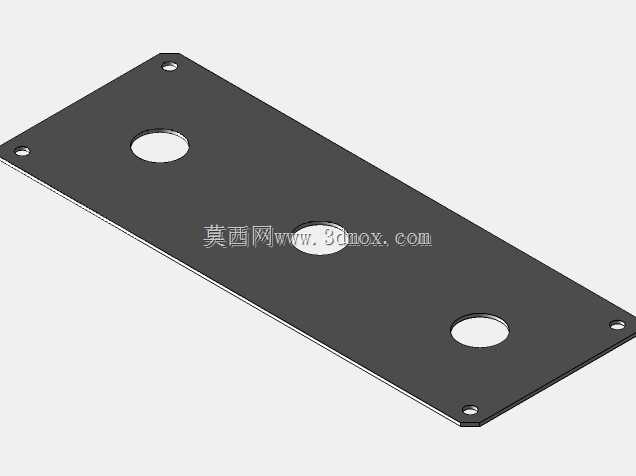

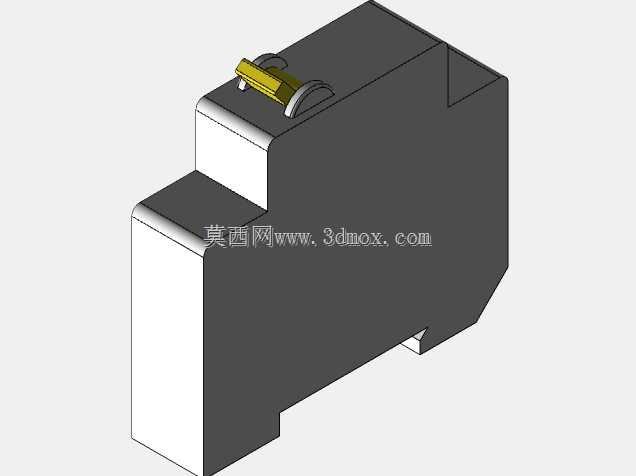

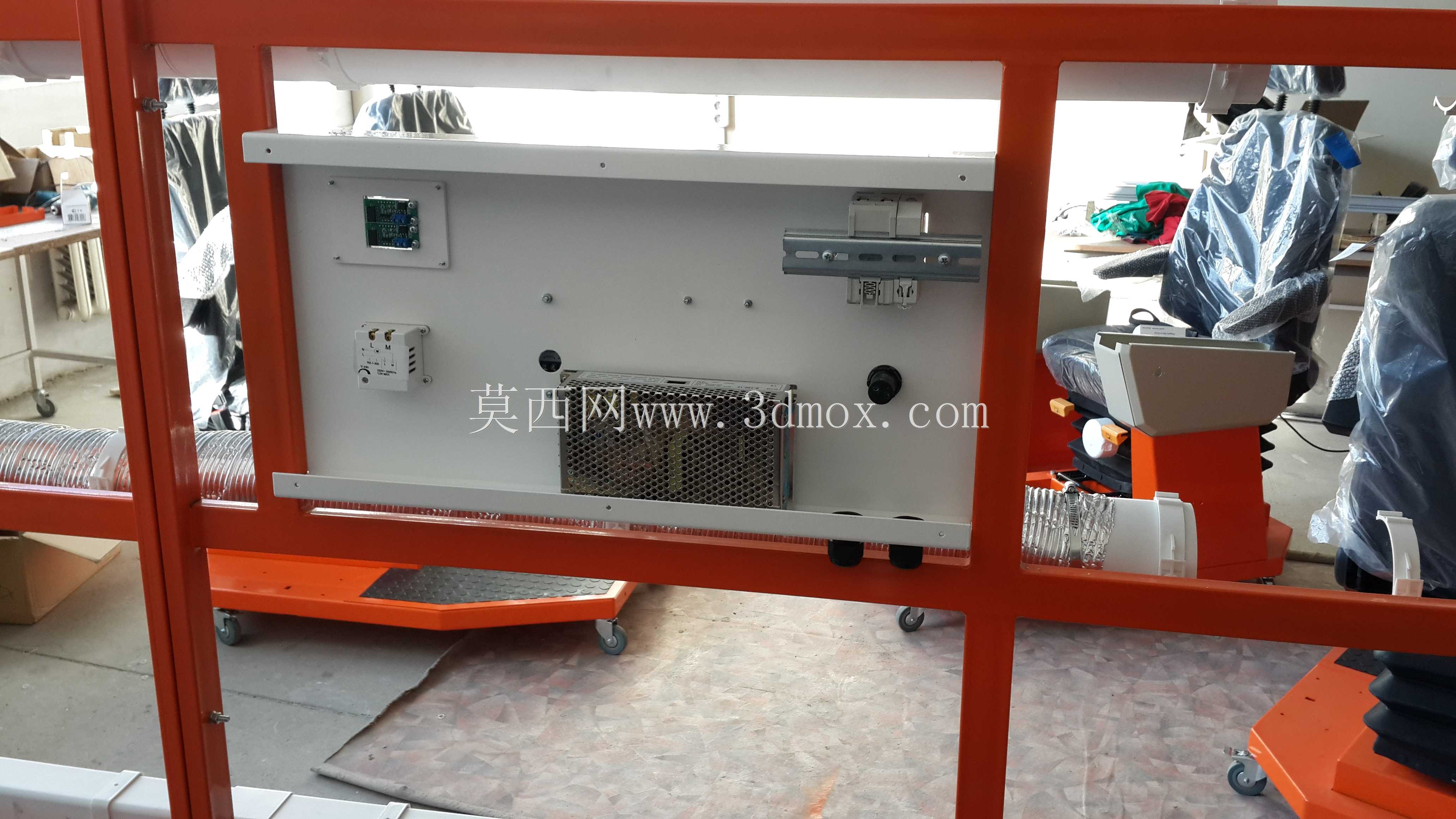

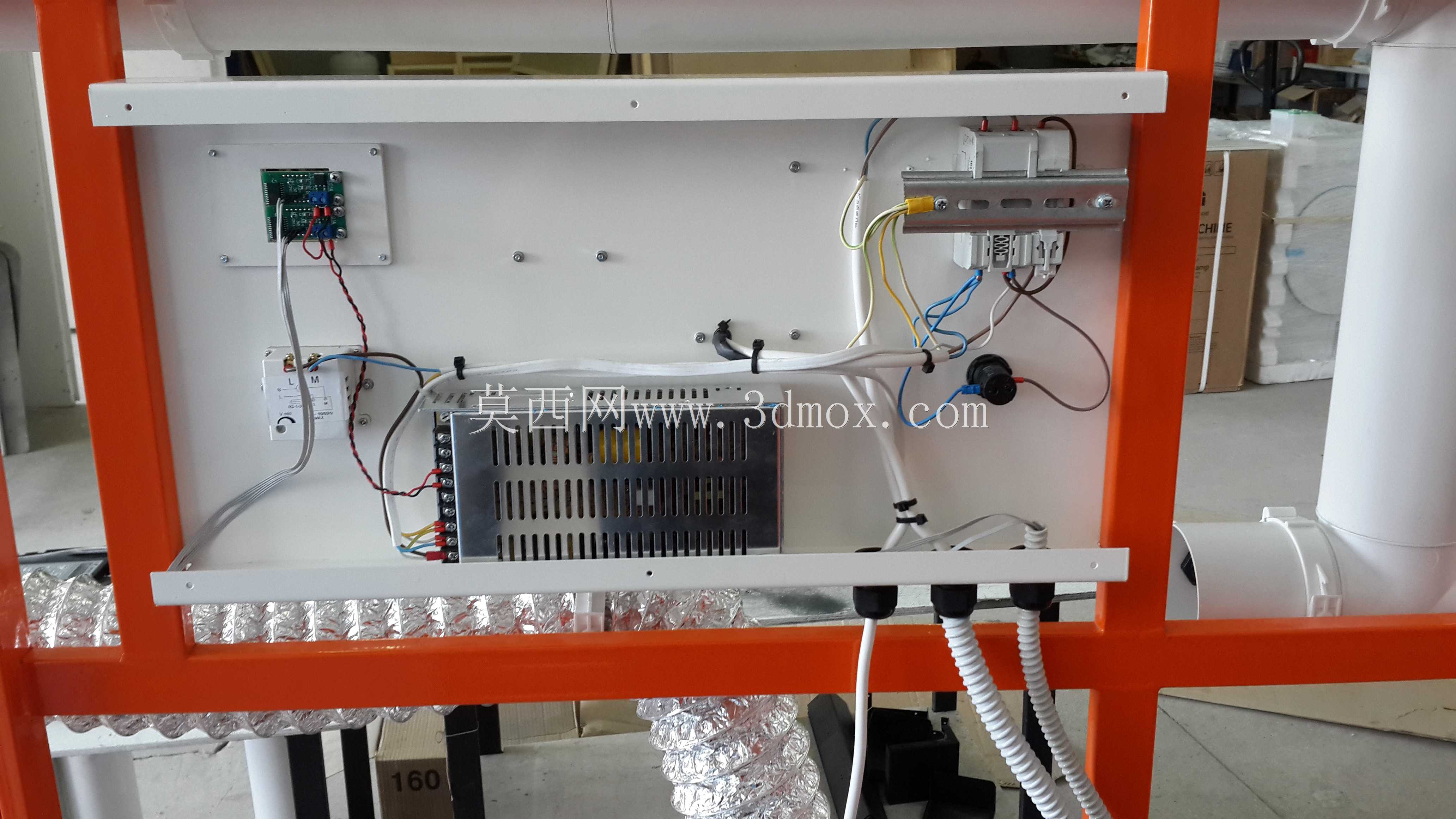

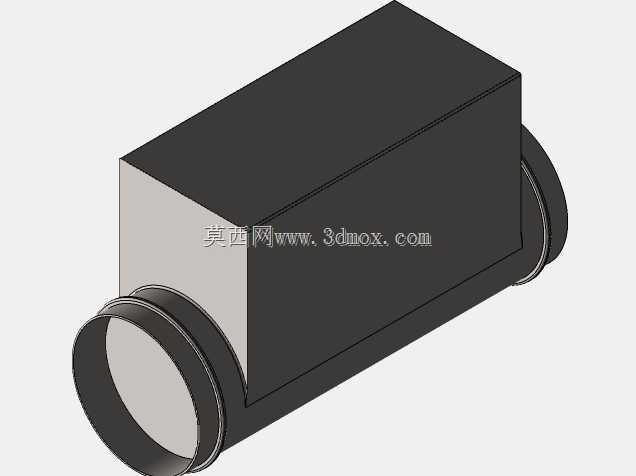

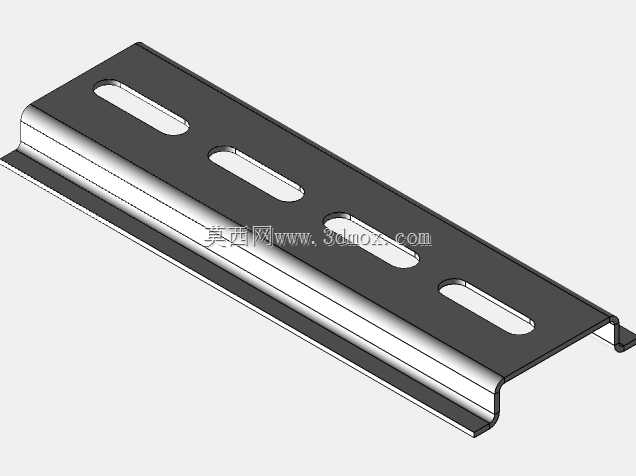

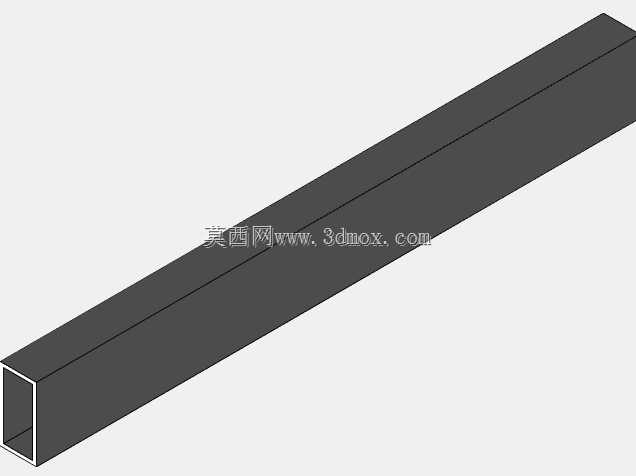

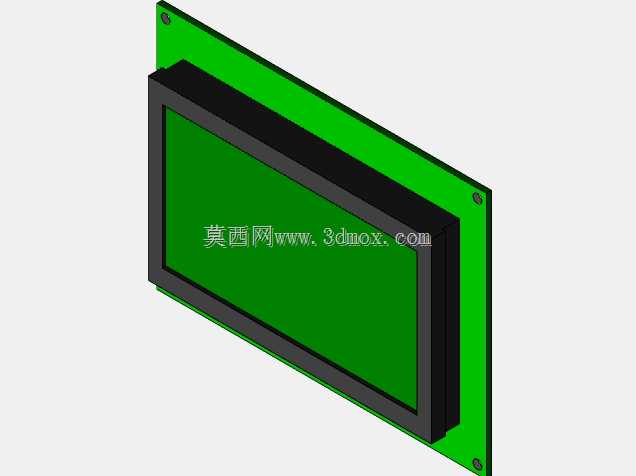

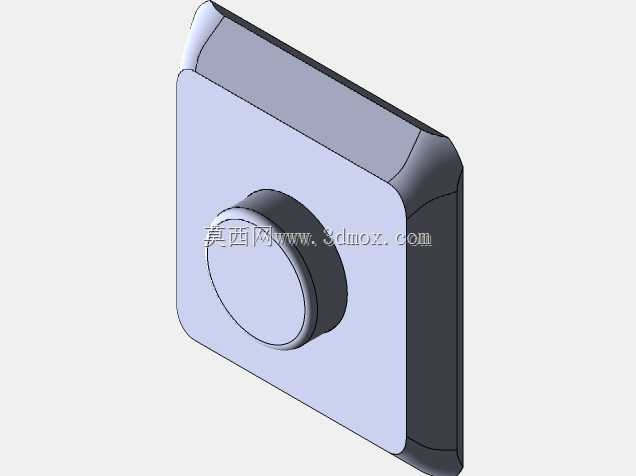

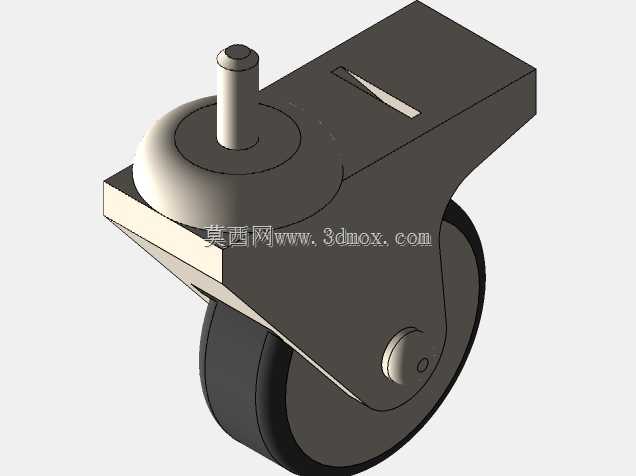

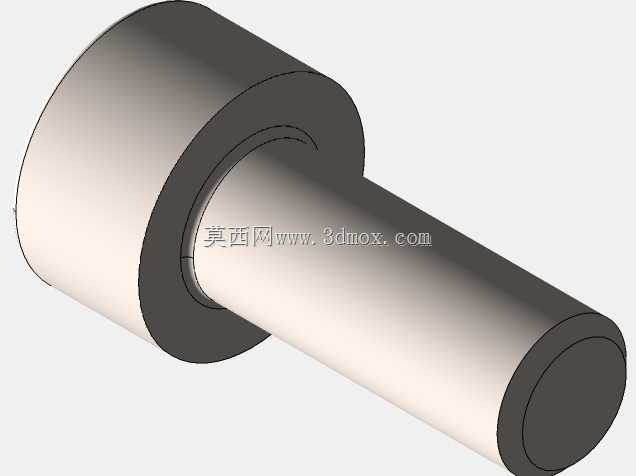

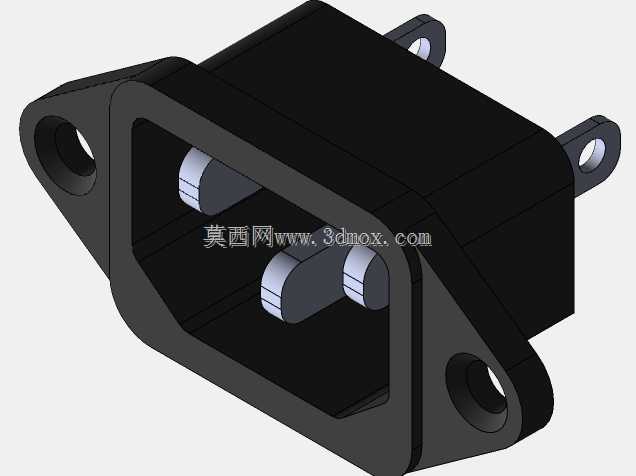

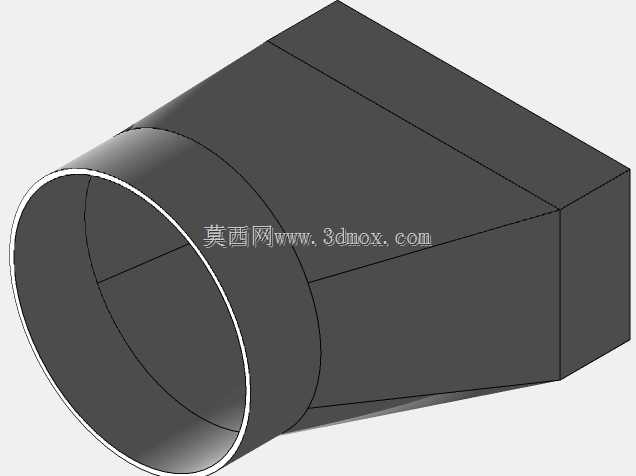

这套实训装置主要面向职业院校、高校建筑环境与能源应用工程、暖通空调相关专业的实操教学场景，同时也可作为暖通设备研发人员验证气流组织方案、测试管路压损特性的小型实验载体，填补了课堂理论教学与实际工程系统之间的认知断层，让学习者无需进入大型商用建筑的机电管井，就能直观接触通风空调系统的核心组成与运行逻辑。装置整体采用框架式落地结构，外围采用标准工业铝型材搭建支撑框架，所有管路组件、测控单元都集成在框架内部，整体安装边界紧凑，可直接放置在常规实训教室的地面上，不需要额外做地面预埋或者高空吊装，适配普通教学场所的空间条件，底部预留了足够的接线与检修空间，日常维护时不需要拆解整体框架就能完成组件更换。从功能设计上，装置完整还原了通风空调系统的核心风路流程，包含多段不同管径的送风、回风管路，其中特意设置了一段柔性波纹管段，用来模拟实际工程中软管连接的减震、位移补偿场景，管路上配置了多组调节风阀、变径接头、90度弯头与三通结构，覆盖了实际通风系统中最常见的管路元件类型，学习者可以通过调节风阀开度改变管路阻力特性，直观观察不同管路结构下的气流分布变化。装置中部集成了测控操作面板，上面布置了风速检测、温度检测、状态显示与控制开关组件，可以实时采集管路内关键点的气流速度、空气温度参数，支持学习者切换不同运行模式，完成风系统水力平衡调节、参数测量、管路组件拆装等实操训练，甚至可以根据实验需求调整管路的组合结构，自主设计不同的风路走向来验证设计方案。整套装置的设计思路完全贴合教学认知规律，从基础元件识别到系统运行调试，再到故障排查与改造设计，形成了完整的能力训练链条，避免了传统教学中只能通过平面图纸讲解系统结构的弊端，让学习者可以通过动手操作建立对通风空调系统的具象认知，理解风系统输配过程中的阻力变化、参数传递逻辑，为后续参与实际暖通工程设计、设备运维工作打下扎实的实操基础。
