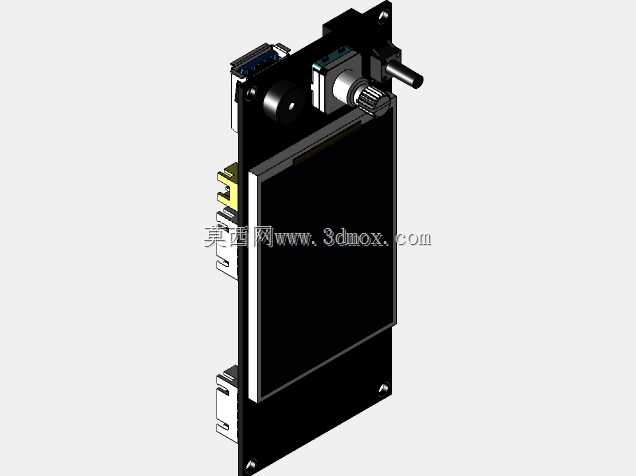

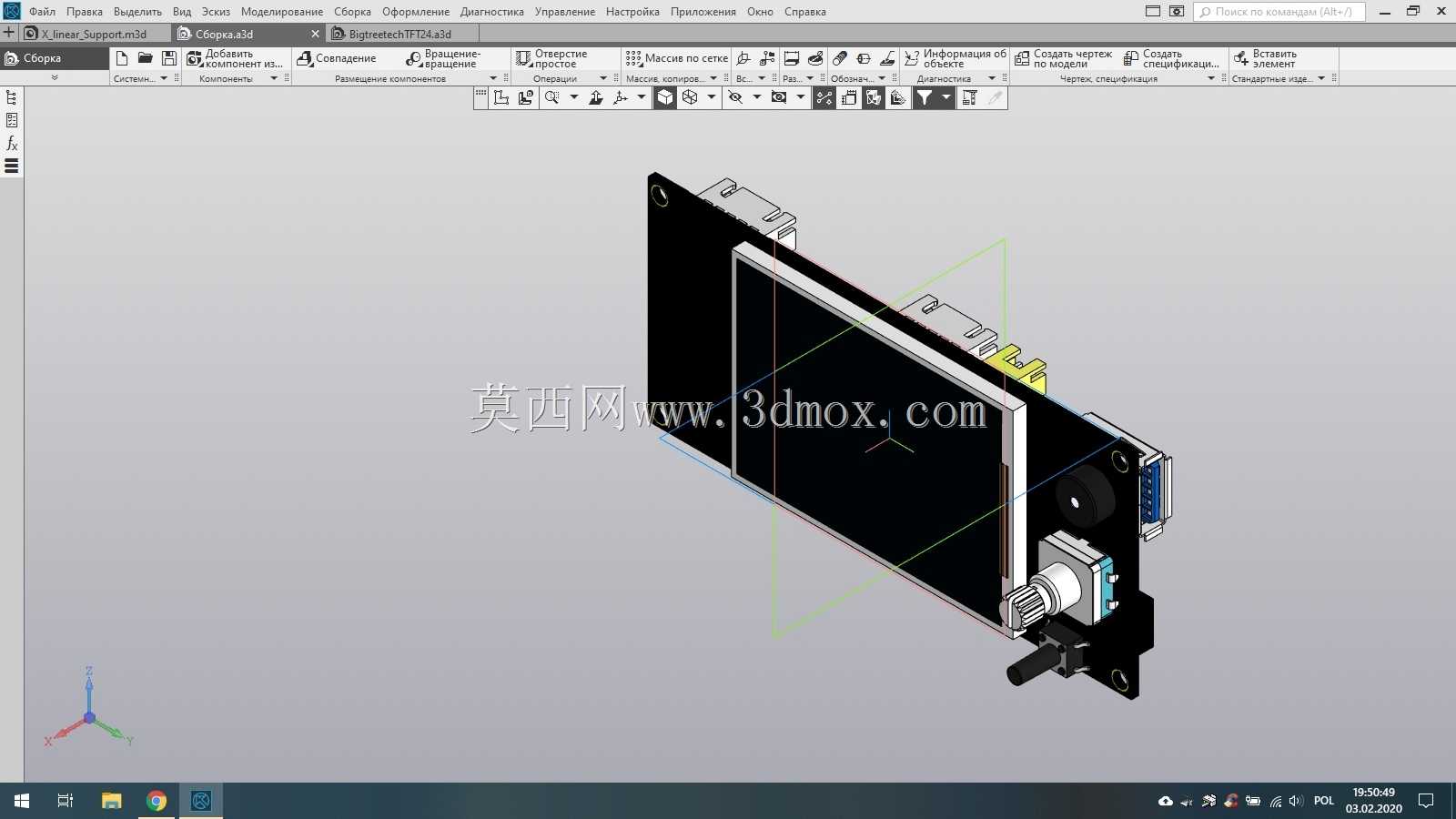

BIGTREETECH TFT24 V1.1触控显示模组

这款触控显示模组是桌面级FDM 3D打印设备的核心人机交互部件，主要搭载在采用开源主控方案的消费级、准工业级3D打印机上，替代传统的旋钮加段码屏操作方案，让用户可以直接通过点按、滑动操作完成设备的全流程控制，无需再通过外接电脑发送指令，大幅降低3D打印机的操作门槛，也能适配DIY改装场景下用户对老旧3D打印机的交互升级需求。在实际使用场景中，该模组承担着设备状态实时展示、打印参数调整、打印任务启停、温度曲线监控、固件参数配置等核心功能，用户可以直接在屏幕上查看热端、热床的实时温度，调整打印速度、风扇转速、挤出流量等关键参数，也能在打印过程中随时暂停、续打，甚至直接读取SD卡内的模型文件启动打印，完全脱离上位机独立运行。从产品功能特性来看，这款2.4英寸触控屏采用电阻式触控方案，适配3D打印车间多尘、偶尔有耗材碎屑沾染的使用环境，相比电容屏不会因为手上沾有PLA、ABS耗材碎屑或者少量粉尘就出现触控失灵的问题，屏幕显示清晰度足够展示参数数值与简易状态图标，侧边集成的旋转编码器还保留了实体操作冗余，在触控出现校准偏差或者戴手套操作时，依然可以通过旋钮完成参数调整与选项确认，兼顾触控操作的便捷性与实体按键的可靠性。在设计思路上，这款模组采用板屏一体化的紧凑布局，将驱动电路、接口拓展、存储卡槽全部集成在屏幕背部的PCB板上，尽可能压缩整体厚度，屏幕正面做了黑色遮光边框处理，避免屏幕漏光影响昏暗车间内的参数读取，板载接口采用标准化的排线接插定义，可以直接适配主流的开源3D打印机主控板，不需要用户额外做接线定义修改，降低改装适配的难度。从安装边界来看，这款模组整体为竖置长方形结构，背部预留了四个对称的螺丝安装孔位，安装孔距匹配通用3D打印机的电控箱面板开孔标准，用户只需要在设备面板上开出对应尺寸的屏幕避让窗口，就可以用螺丝直接将模组固定在面板内侧，屏幕正面刚好与面板齐平，不会突出面板影响设备整体外观，侧边的旋钮、卡槽、拓展接口全部朝向设备内侧或者侧边预留的操作位，不会和设备内部的走线、其他电控部件产生安装干涉，整体安装公差控制在合理范围内，即使是3D打印自制的设备面板，也能顺利完成装配。
