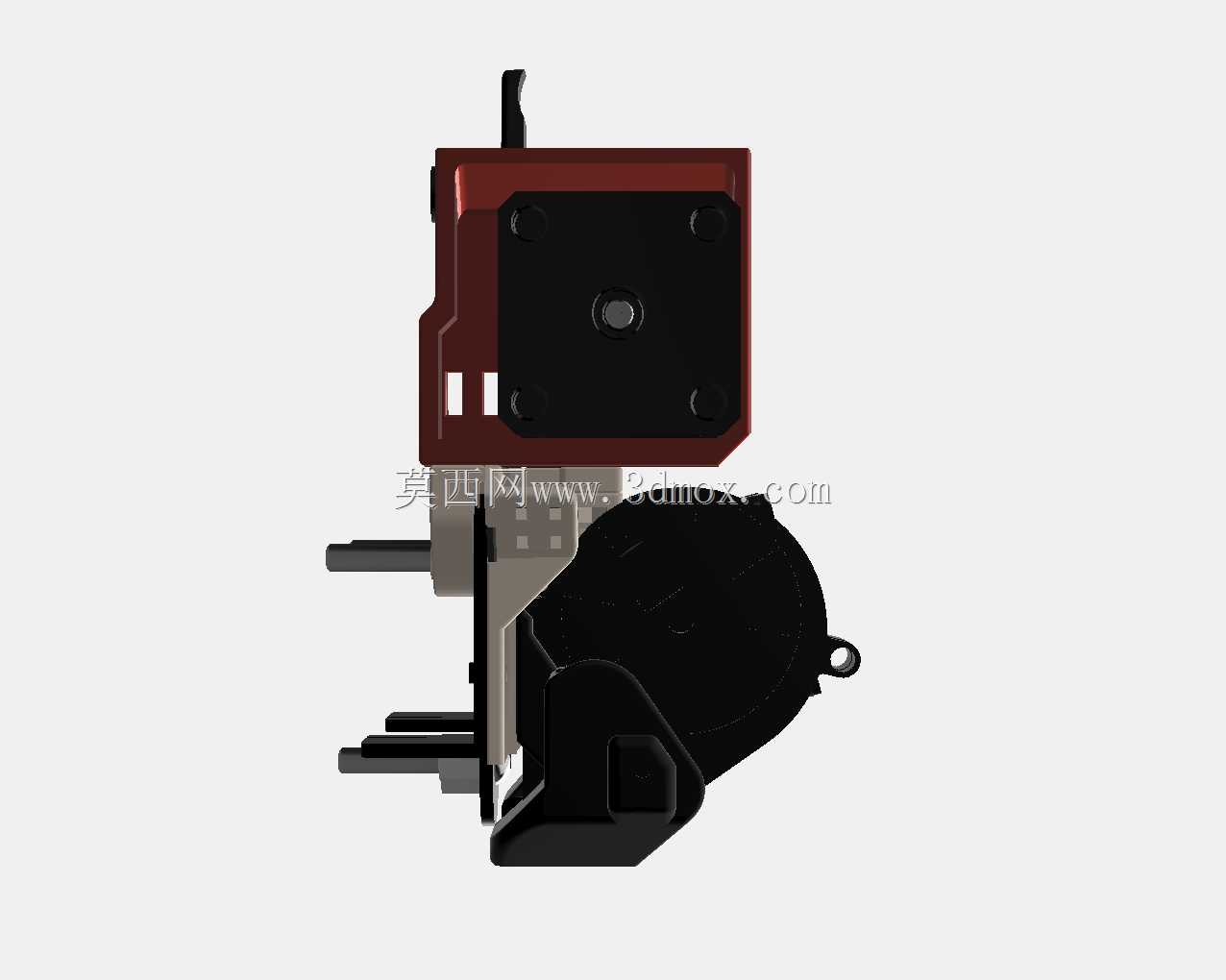

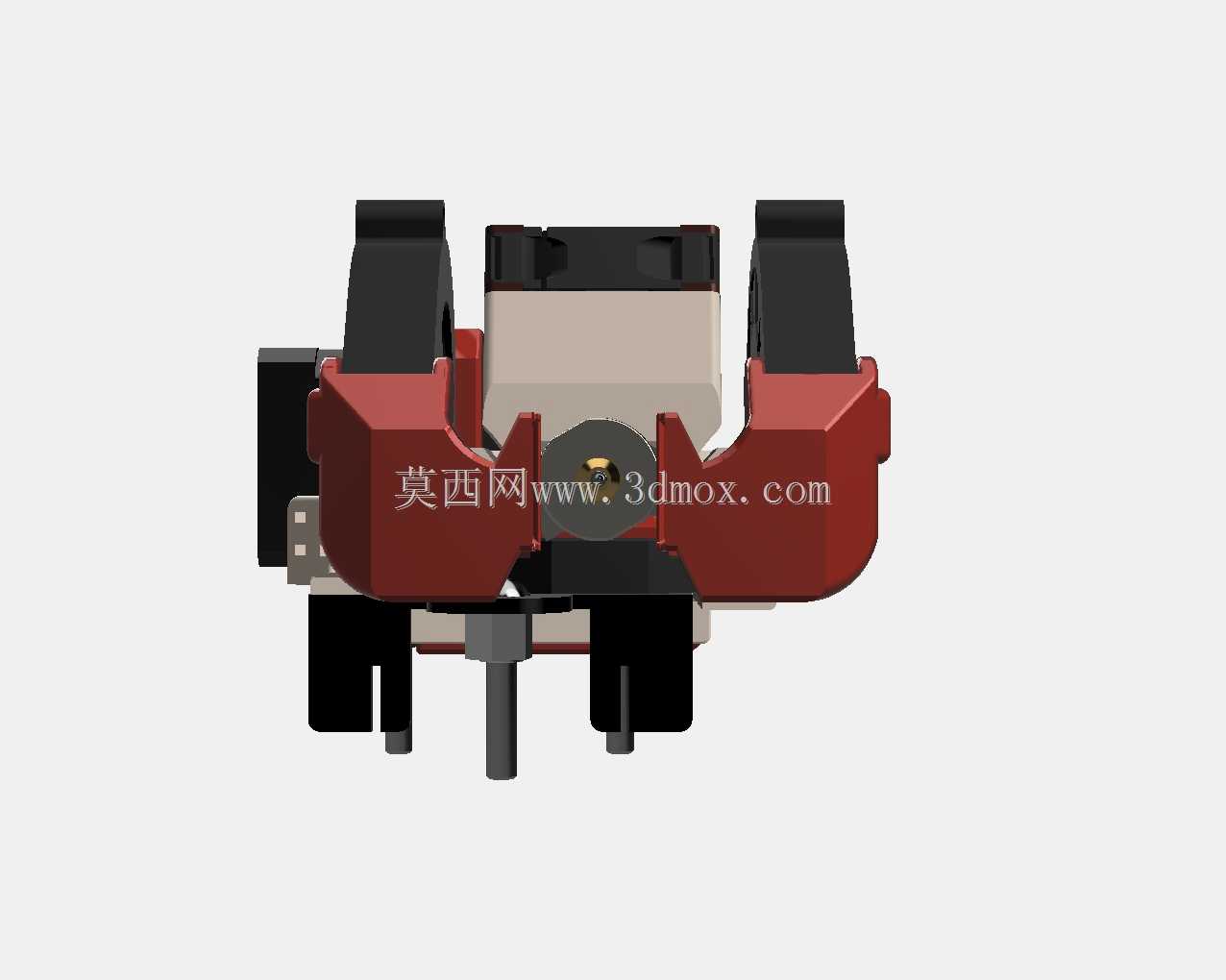

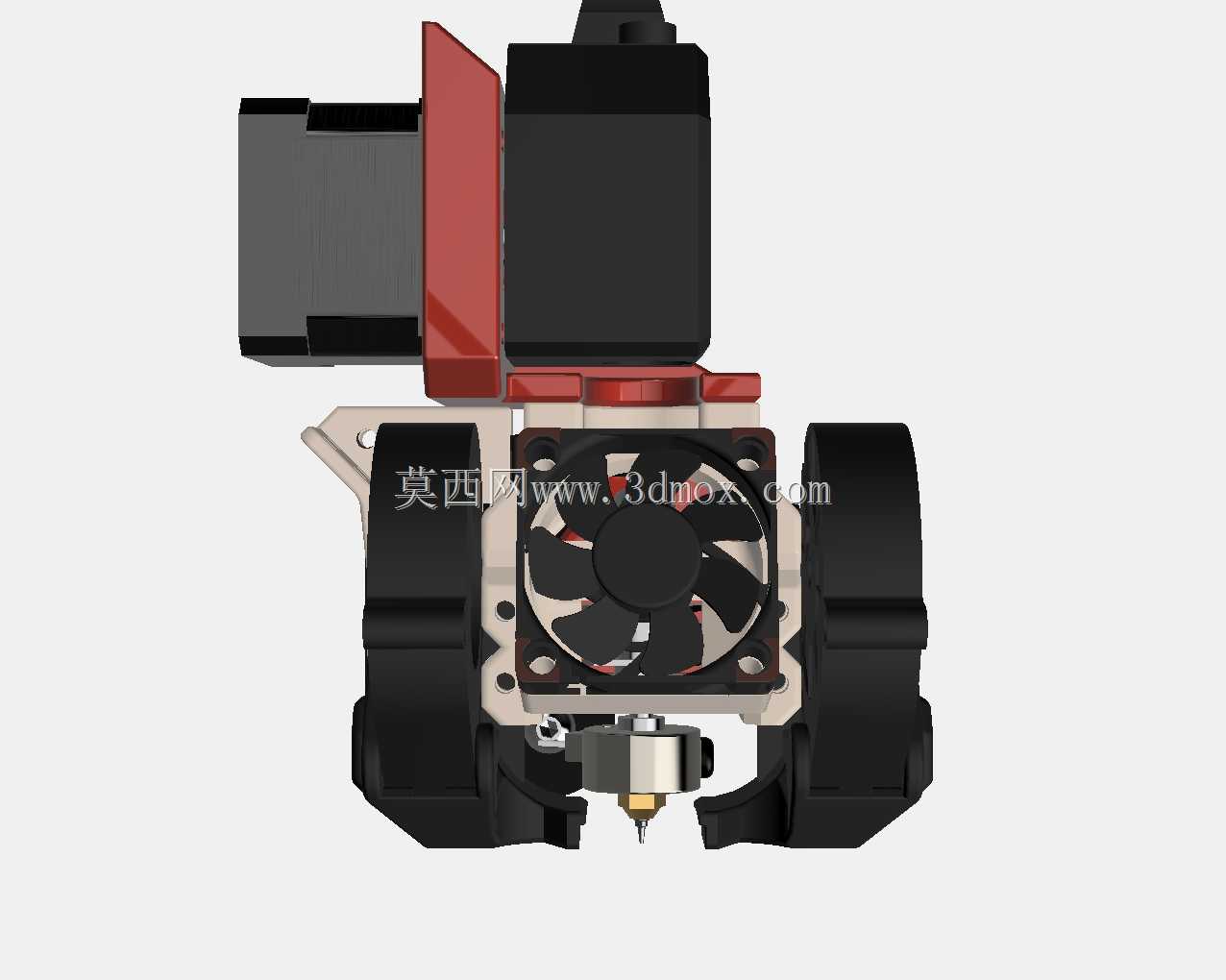

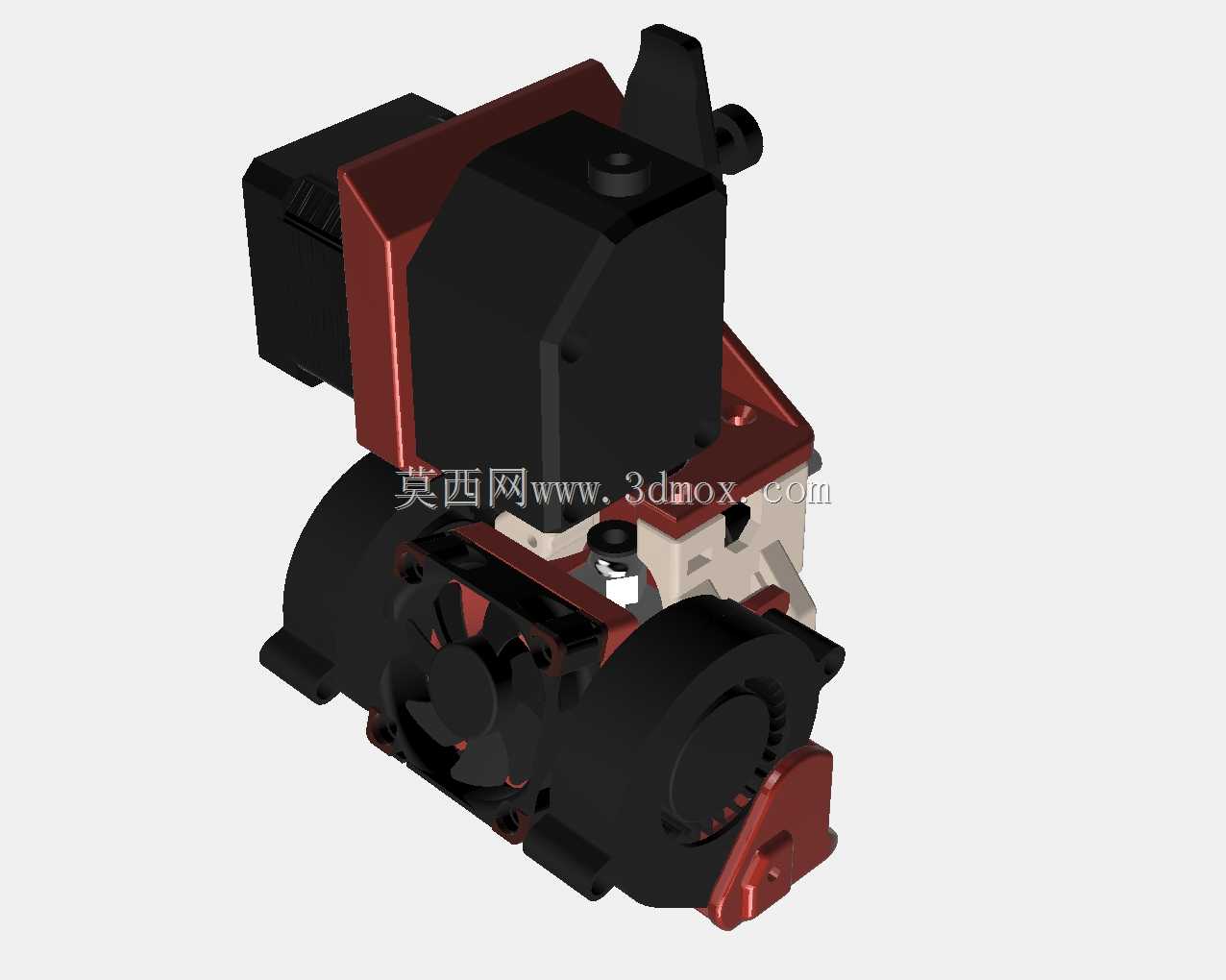

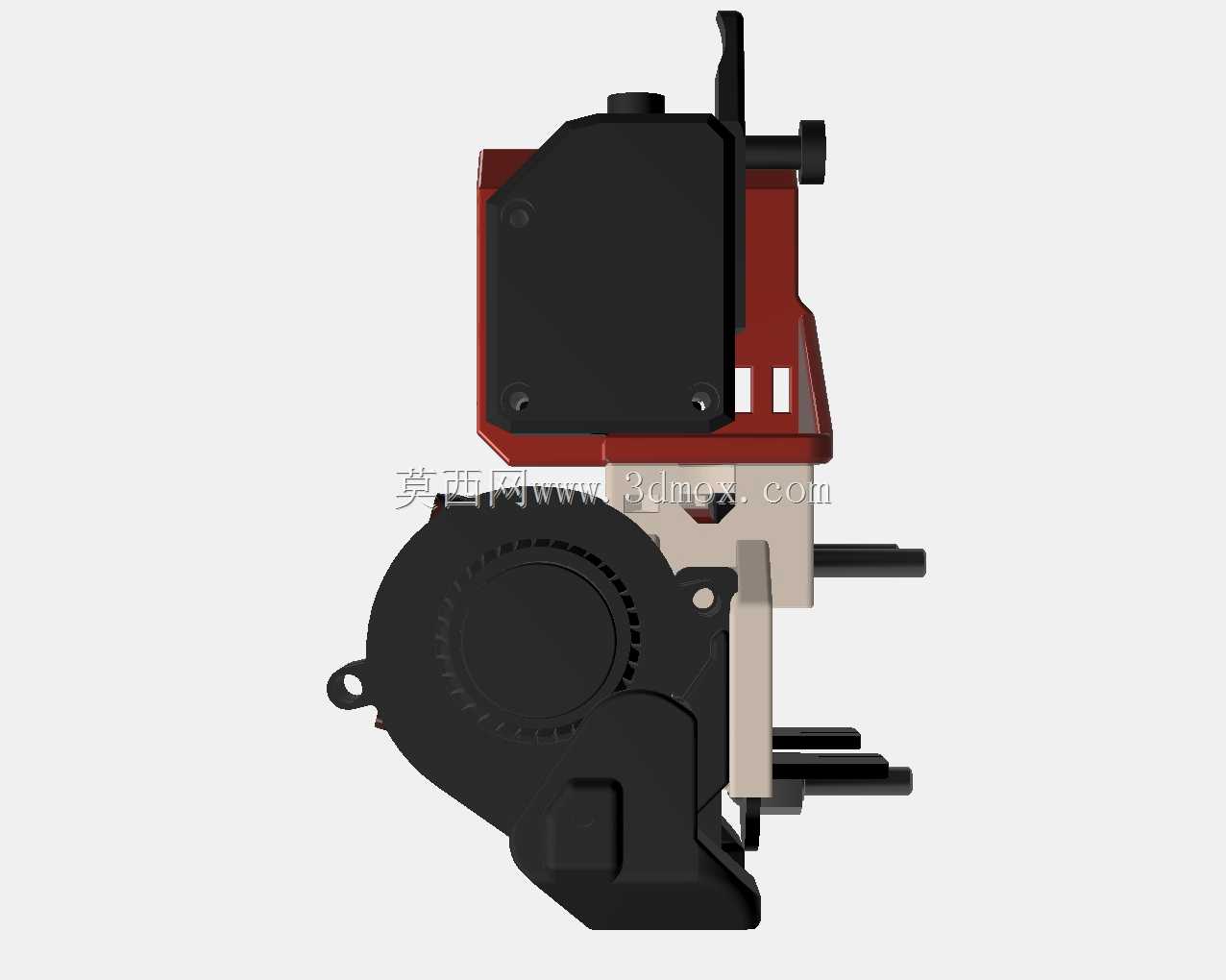

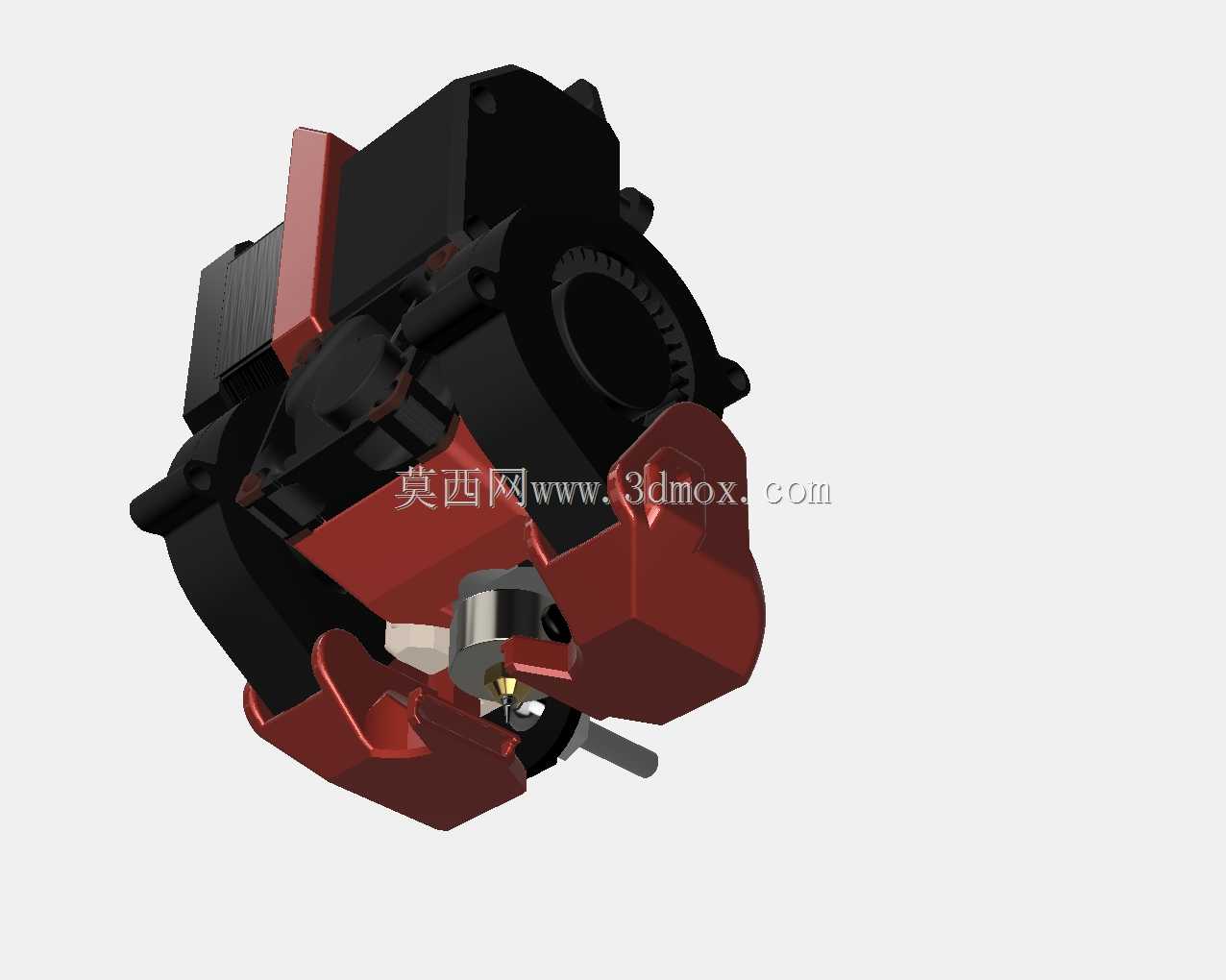

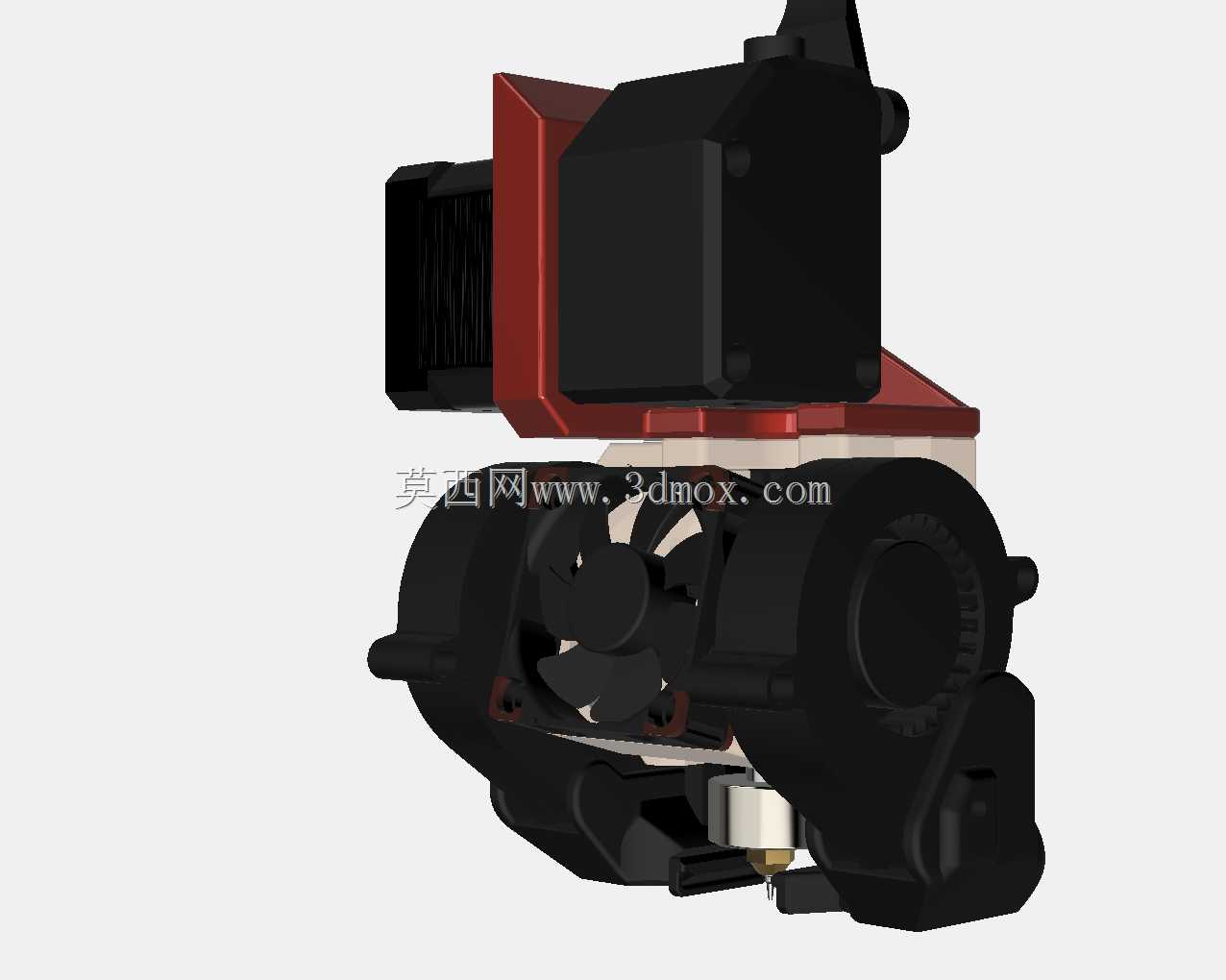

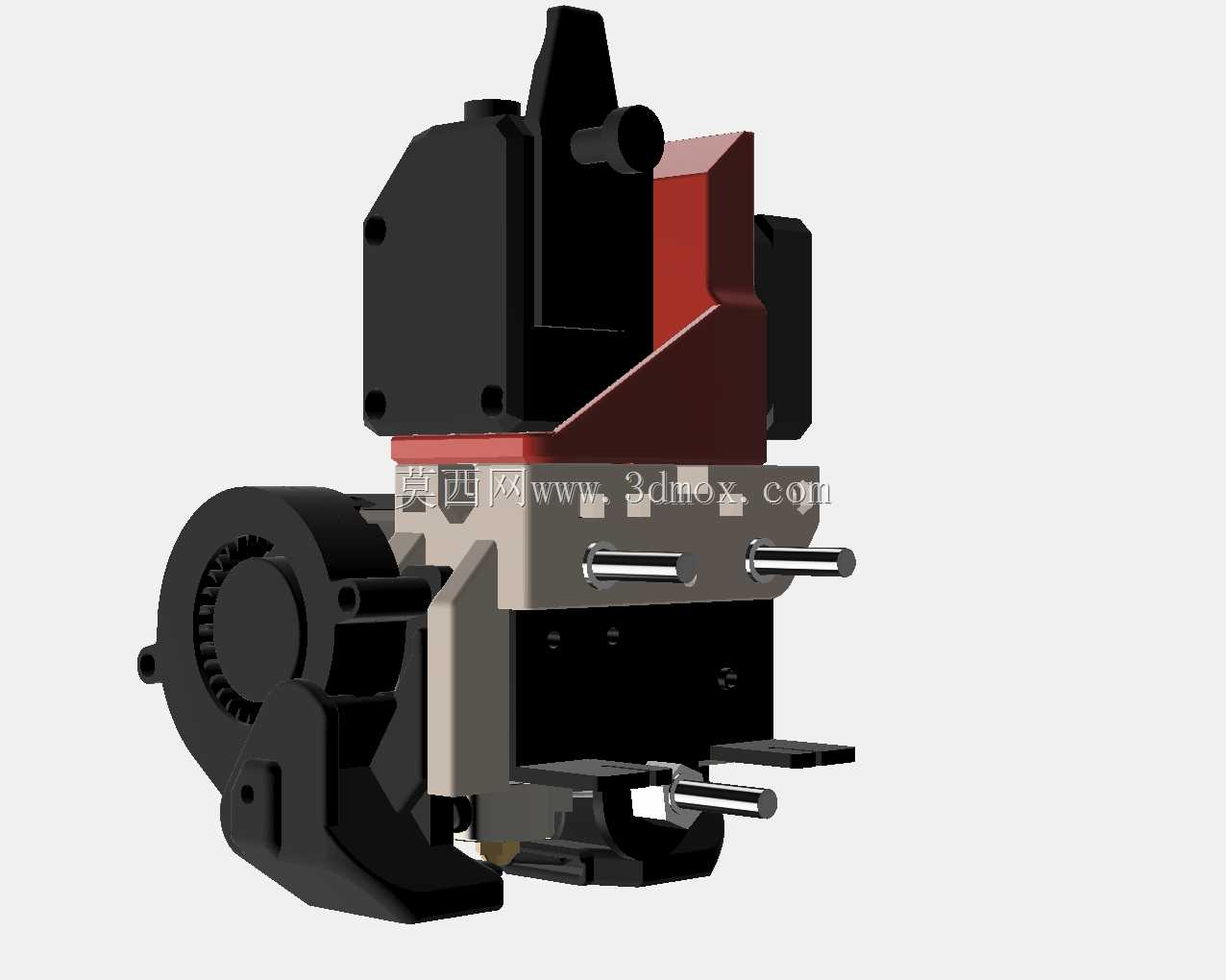

适配Ender3的液压风扇管道换刀结构

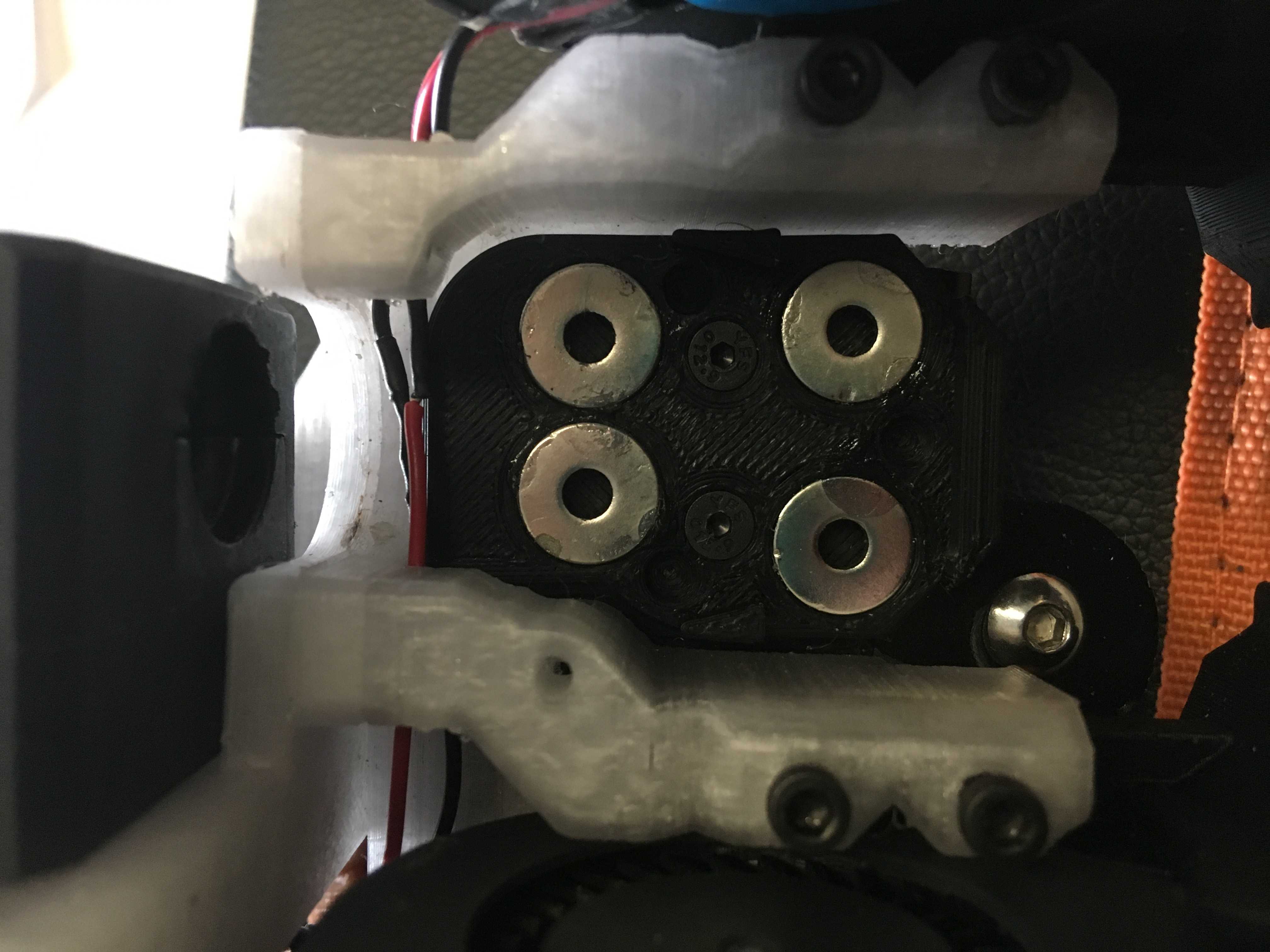

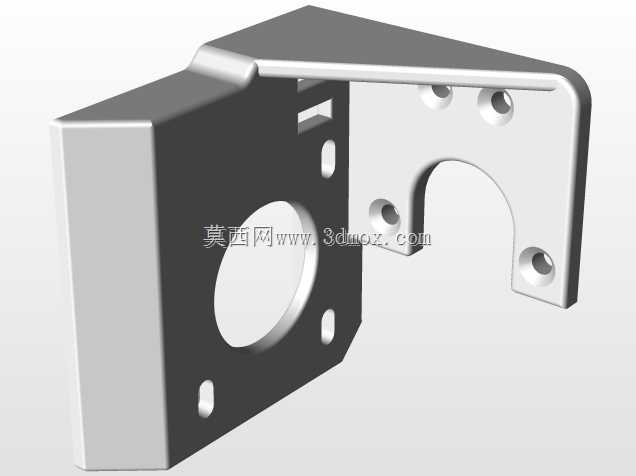

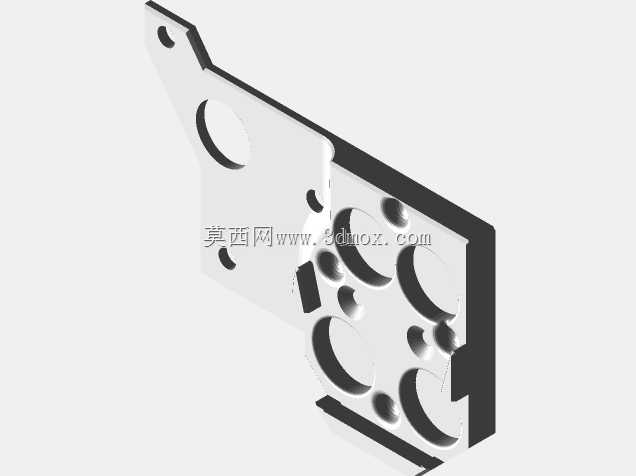

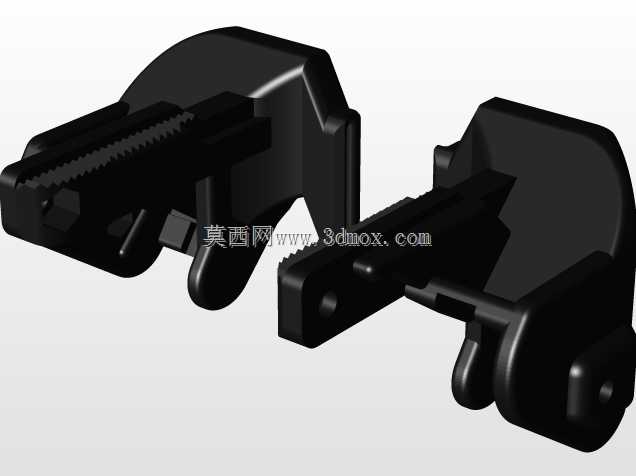

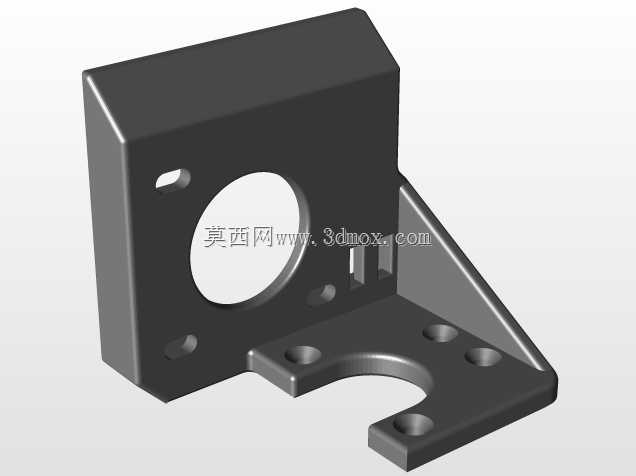

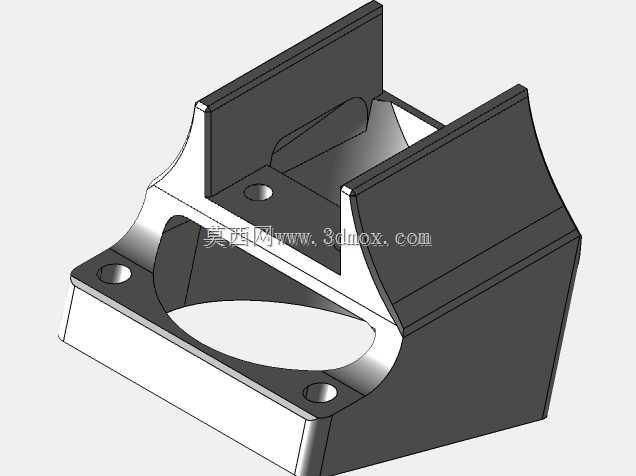

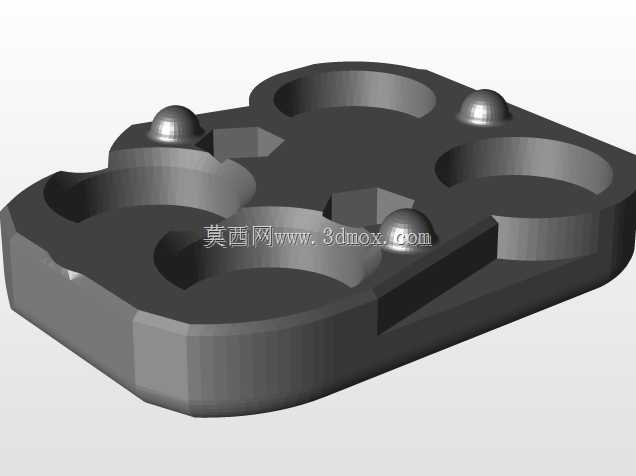

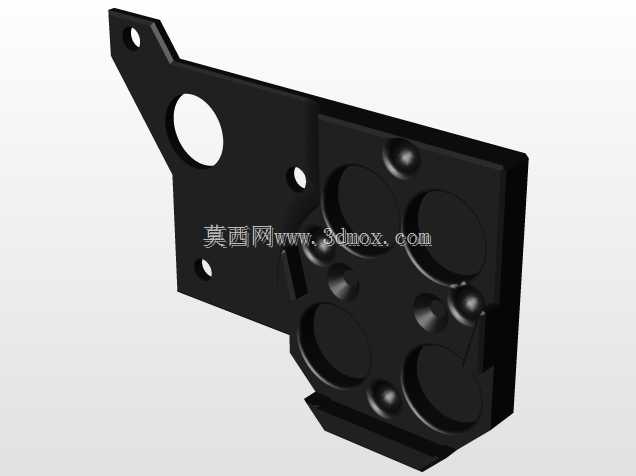

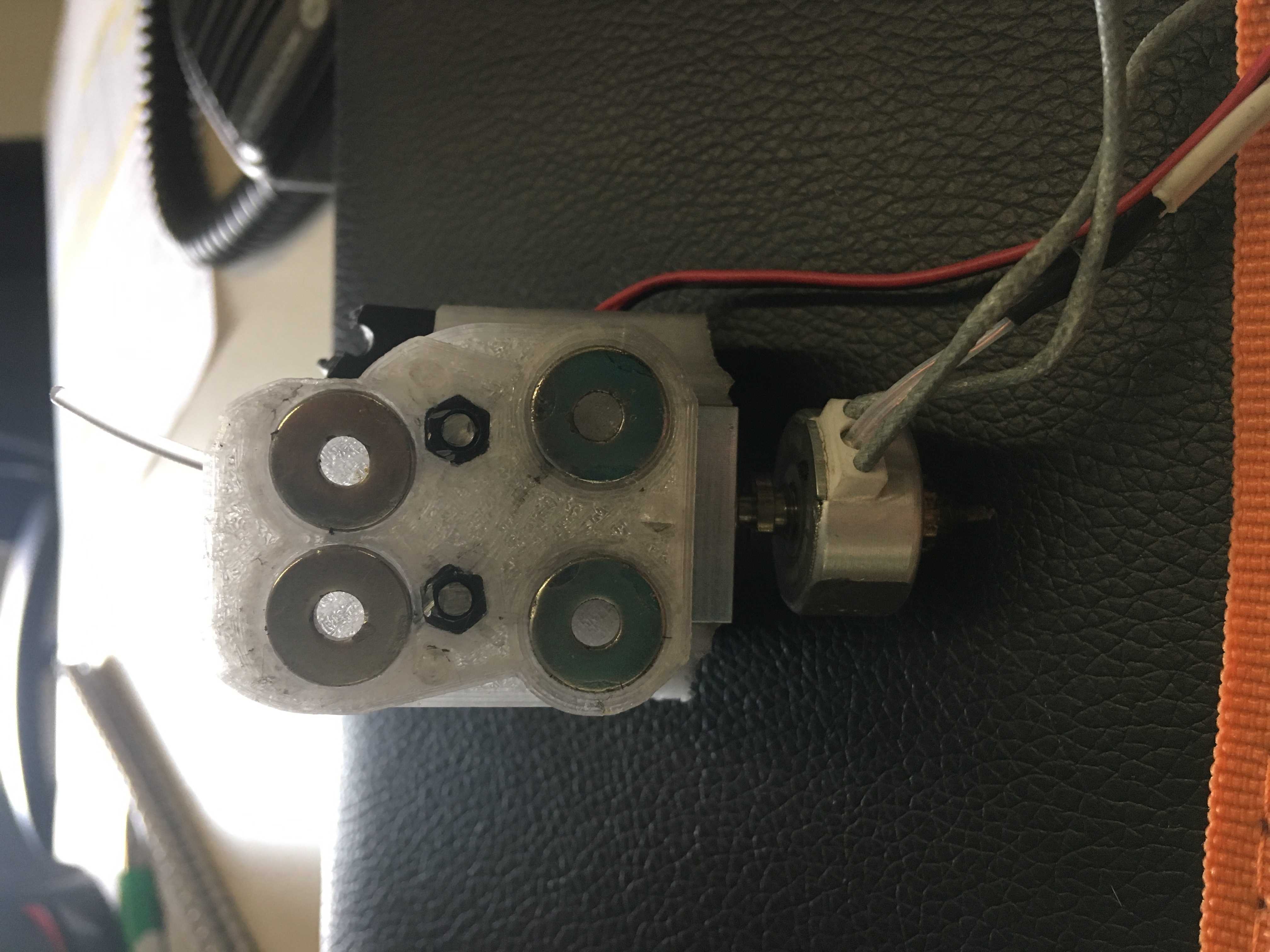

该结构主要面向桌面级FDM3D打印的日常生产与改装场景，针对Ender3系列机型原有热端散热布局零散、换刀操作流程繁琐、风道出风覆盖不均的痛点做定向优化，可直接适配常规规格的Ender3机型安装使用，无需对机身原有框架做大规模打孔、切割改造，大幅降低普通用户的改装门槛。在实际打印作业过程中，这套结构承担两大核心功能：一是通过整合式的液压风扇管道布局，将散热气流精准导向热端熔融区域与刚挤出的耗材成型段，避免打印过程中出现热端散热不足导致的耗材回熔堵头、成型层冷却不均引发的翘边、层间粘接失效等常见问题，有效提升复杂悬空结构、小尺寸精细零件的打印成型质量；二是集成的快换刀架结构依托磁性吸附定位原理，可实现不同规格打印喷嘴、辅助作业刀具的快速切换，无需反复拆装校准热端位置，大幅缩减多工艺打印场景下的调试准备时间，尤其适配需要频繁更换喷嘴直径、切换打印耗材类型的创客工作室、小型打样工坊的日常作业需求。设计过程中完全保留了Ender3原有热端的安装定位逻辑与操作习惯，用户可沿用原有热端的安装流程完成装配，仅针对挤出机安装座做了适配性微调，将原有y轴风扇的安装位置调整至热端周边6-10毫米的最优散热区间，配套设计的锥形风道完全包裹热端高温区域，在后置风管与侧风安装座上预留了足够的安装间隙，重新设计的风管出口端做了角度延伸处理，可在打印头移动过程中始终将气流精准对准喷嘴出料位置，避免气流偏移导致的成型面冷却不均问题。安装边界上，整套结构完全贴合Ender3原有X轴滑台的安装尺寸，不会超出原有打印头的运动行程范围，不会与机身框架、打印平台、自动调平传感器等原有部件产生运动干涉，装配完成后无需重新调整打印行程限位，即可直接投入使用。风道内部做了顺滑的导流曲面设计，可有效降低风阻，提升风扇的气流利用效率，在同等风扇转速下可获得更高的散热风量，同时降低气流紊流产生的作业噪音；磁性换刀座采用强磁定位加卡扣辅助锁紧的结构，既保证换刀操作的便捷性，又能避免打印头高速移动过程中刀具出现移位、脱落的问题，定位精度可满足常规0.1mm层厚打印的重复定位要求，无需每次换刀后重新做喷嘴高度校准。
