步进电机控制器集成安装固定基座

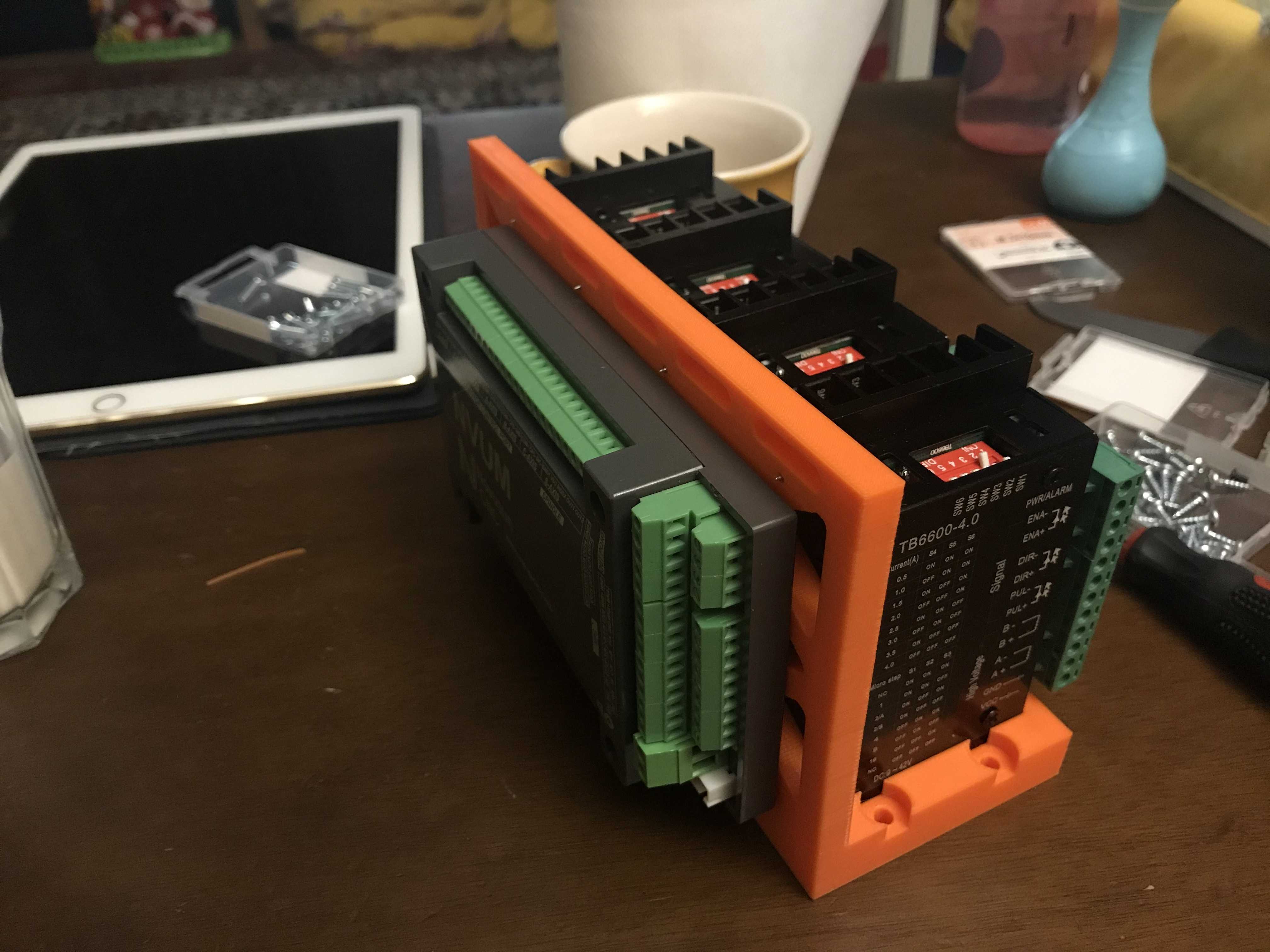

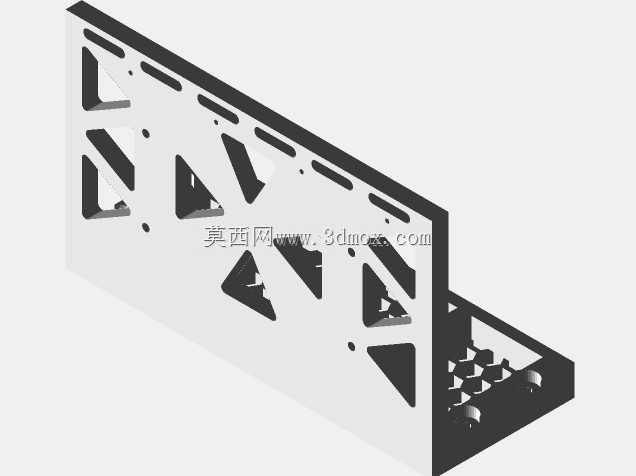

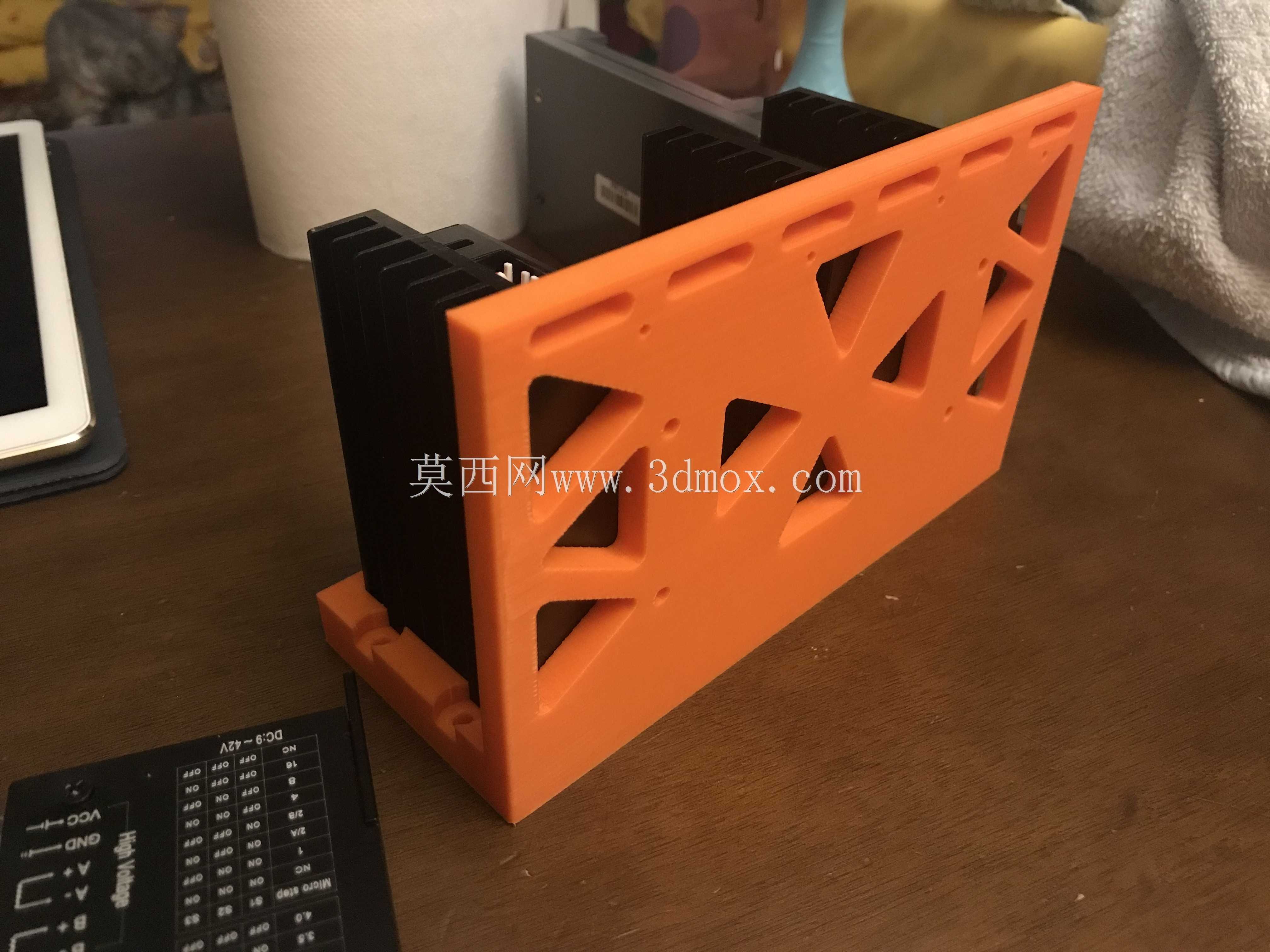

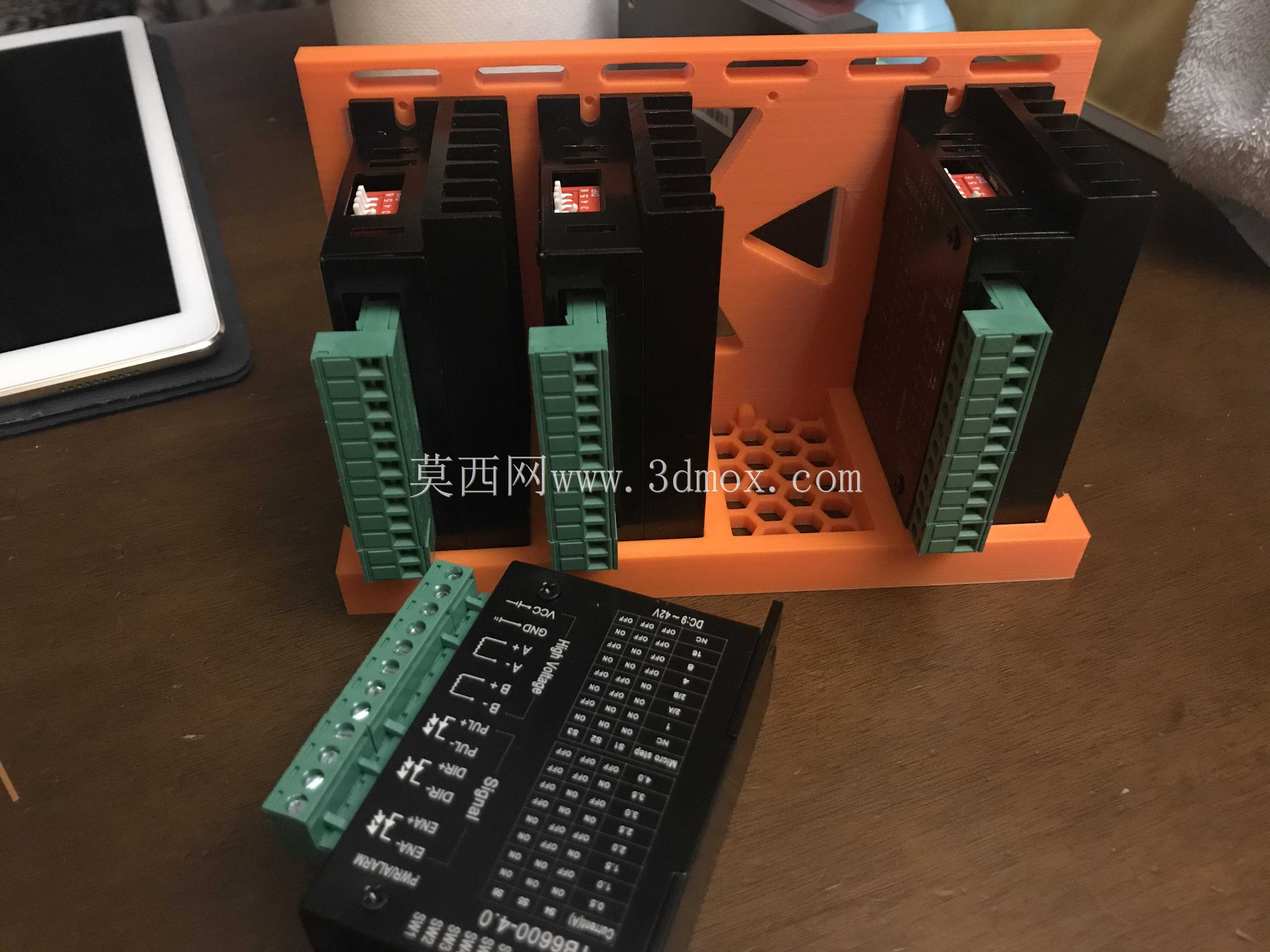

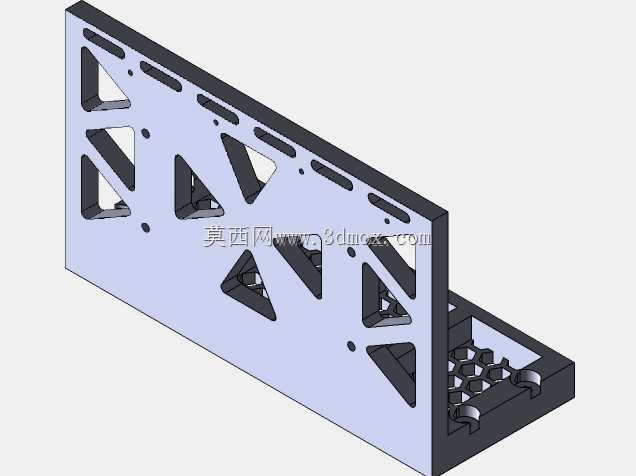

这款基座主要应用于小型数控设备、桌面级运动控制平台、DIY雕刻机、3D打印改装设备等场景中，专门适配TB6600系列步进电机驱动器的集中安装需求，解决多台步进控制器零散排布、接线杂乱、安装固定不便的实际痛点。在实际设备运行场景里，多轴运动控制系统往往需要搭配多台步进电机驱动器，若采用零散安装方式，不仅会占用电控柜内大量零散空间，还会导致动力线、信号线排布交错，既增加后期排查线路的难度，也容易因为驱动器间距不足影响散热效率，甚至在设备移动、震动过程中出现接线松动、驱动器移位的问题。这款集成式基座采用一体化排布设计，可同时固定三台TB6600步进电机控制器，基座主体预留了规整的安装卡位，每台驱动器的安装位置都对应设计了卡扣式限位结构，无需额外打孔即可将驱动器稳固嵌入卡位，避免长期震动下出现松脱。设计过程中充分考虑了散热需求，基座底部排布了密集的蜂窝状通风孔，驱动器安装后底部与安装面留有足够的空气流通间隙，配合驱动器自身的散热鳍片，可保证长时间满负载运行时的热量及时散出，避免过热触发驱动器过温保护。基座侧边设计了三角形加强筋结构，在不增加整体壁厚的前提下大幅提升基座的结构强度，即使采用轻量化3D打印工艺制作，也能承受多台驱动器的总重量，不会出现安装后形变弯折的问题。安装边界方面，基座整体宽度适配三台驱动器并排安装的最小间距要求，每台驱动器的接线端子位置完全外露，不会被基座结构遮挡，绿色接线端子端的操作空间预留充足，无需拆卸基座即可完成所有接线、调参操作；基座背部设计了统一的挂装孔位，既可以通过螺丝直接固定在电控柜内壁、设备型材框架上，也可以搭配导轨卡扣实现标准DIN导轨的快速安装，适配不同设备的安装环境。基座整体结构紧凑，将多台驱动器整合为一个整体模块，大幅缩减了多轴控制系统的占用空间，让设备内部布线更加规整有序，同时统一的安装基准也能保证多台驱动器安装位置的一致性，减少接线弯折应力，提升整套运动控制系统的运行稳定性。
