DIY温斯塔WH1602B液晶显示控制电路板

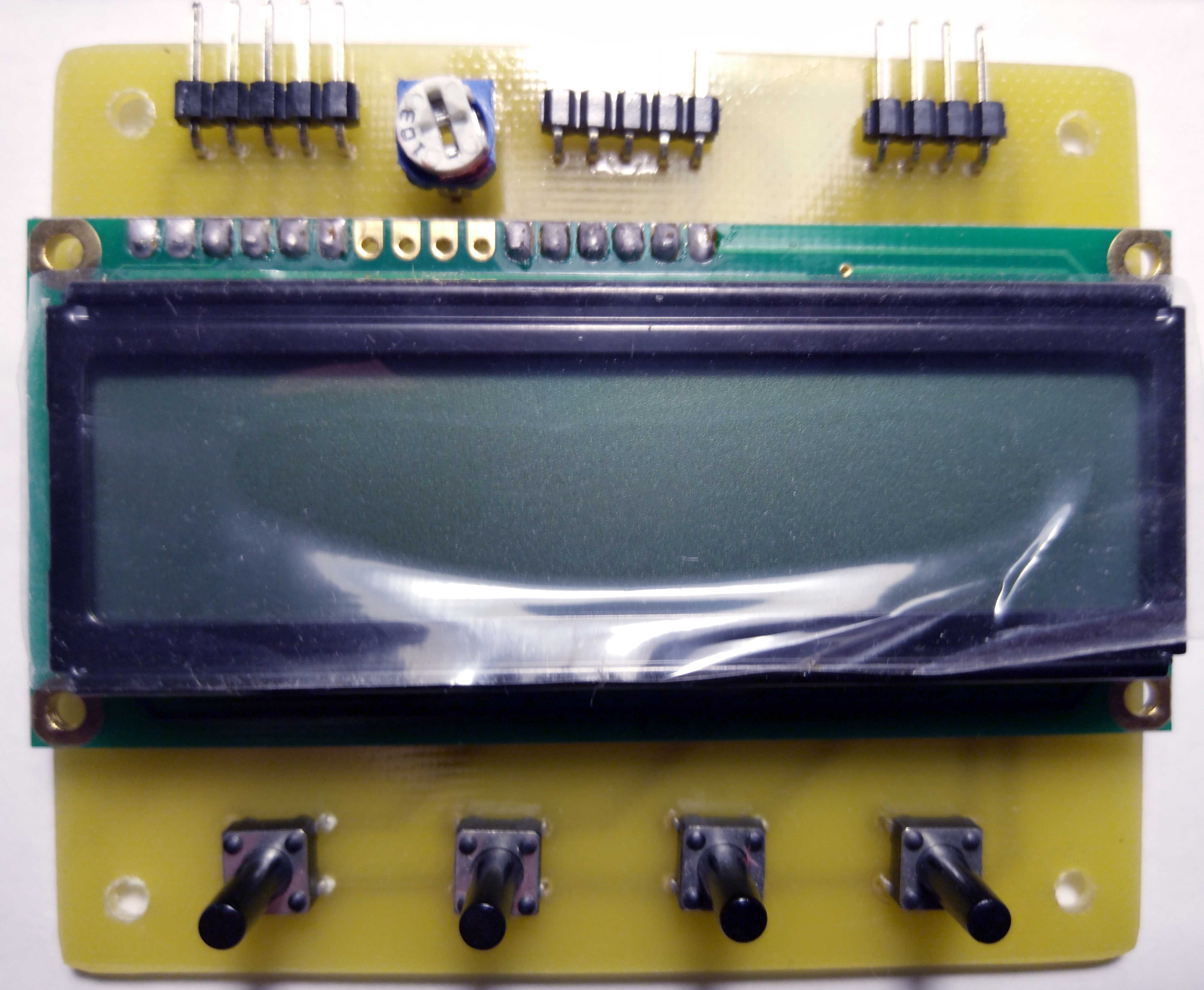

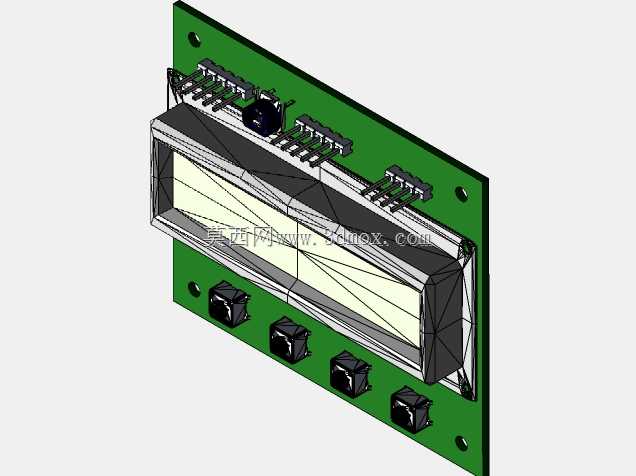

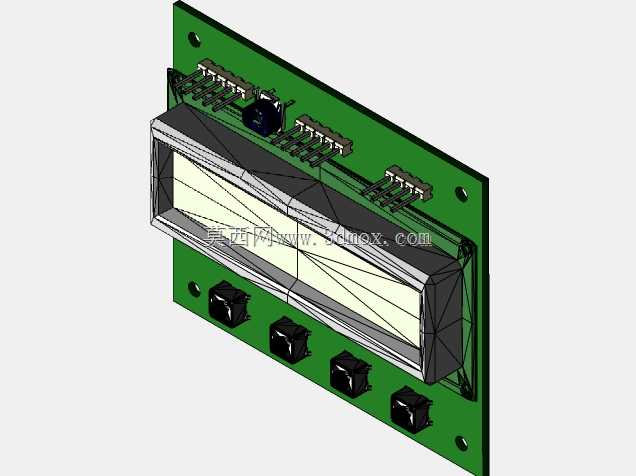

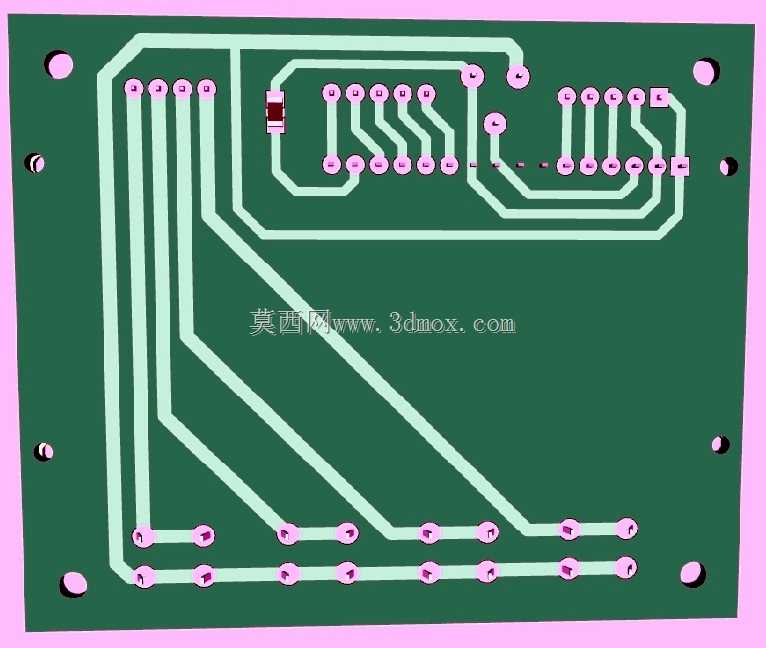

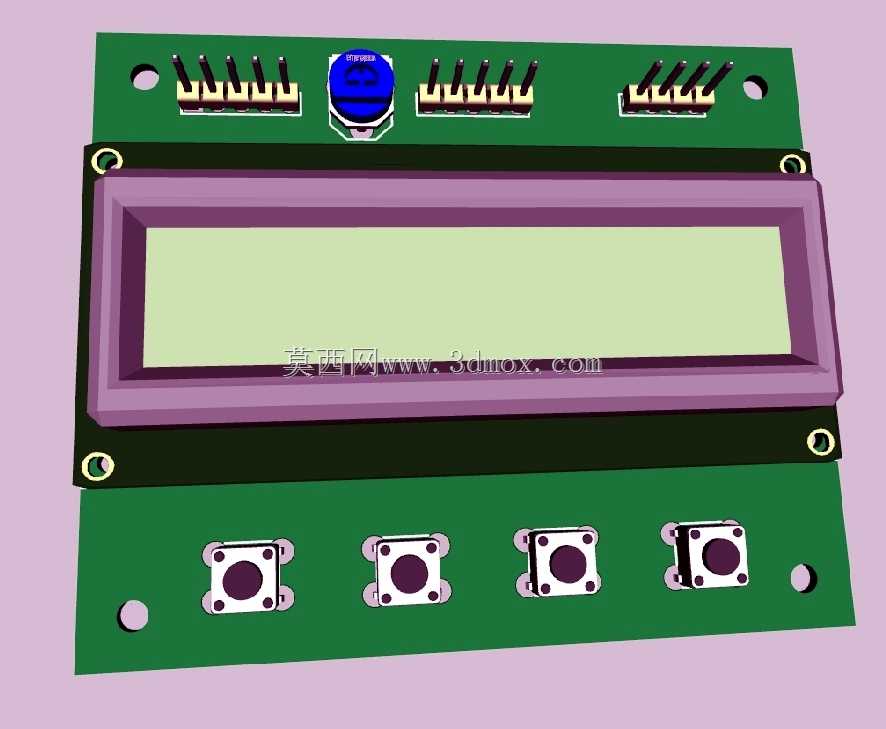

这款DIY液晶显示控制板，核心搭载温斯塔WH1602B字符型液晶模块，是面向电子制作、嵌入式开发场景打造的人机交互硬件载体，广泛适用于小型单片机实验装置、简易工业参数采集终端、DIY电子小设备的状态显示与指令输入环节，能够满足爱好者自制温控装置、计数模块、简易调试终端时的可视化交互需求，也可作为小型自动化设备的前置操作显示单元，承担参数显示、功能切换、数值调整的核心交互职能。整板采用双层PCB板载布局，将显示模块、调节元件、操作按键、接口座全部集成在单块电路板上，无需额外飞线连接，整体结构紧凑规整，安装边界清晰，板体四周预留的标准固定孔位可直接适配常规电子设备外壳的安装柱，无需额外打孔改造。板载的蓝色多圈电位器专门用于调节液晶显示屏的对比度，可适配不同环境光照下的显示清晰度需求，不管是室内桌面调试还是车间弱光环境下的设备操作，都能通过电位器调整到舒适的显示效果；板上排布的四枚轻触按键承担功能切换、数值增减、确认返回等操作职能，按键采用卧式直插封装，按压行程适中，反馈清晰，适合频繁操作的使用场景；板上方的三组排针接口分别对应电源输入、信号通讯、功能扩展引脚，可直接对接单片机最小系统板、传感器采集模块等外围硬件，接线逻辑清晰，降低DIY制作的接线难度。设计过程中充分考虑手工制作的可实现性，元件排布避开液晶模块的安装遮挡区域，所有元件的焊接操作面都预留了足够的烙铁操作空间，即使是手工焊接也不会出现元件干涉、焊盘难以触及的问题；液晶模块采用垫高安装的结构设计，在模块与PCB板之间预留了足够的走线空间，同时避免模块背面的金属引脚与板上走线接触造成短路，提升整板的运行可靠性。整板的外形尺寸适配常规1602液晶的通用安装规格，可直接替换市面上同规格的现成液晶显示板，无需修改原有设备的安装结构，对于旧设备的显示模块替换、自制设备的快速搭建都有很好的适配性，板上元件全部采用通用直插封装，采购替换方便，非常适合电子爱好者进行项目制作、功能验证使用。
