摇臂钻床用压铸件闪光钻孔攻丝夹具

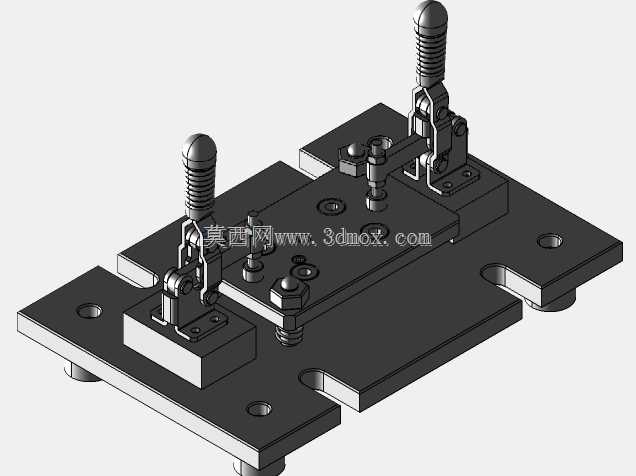

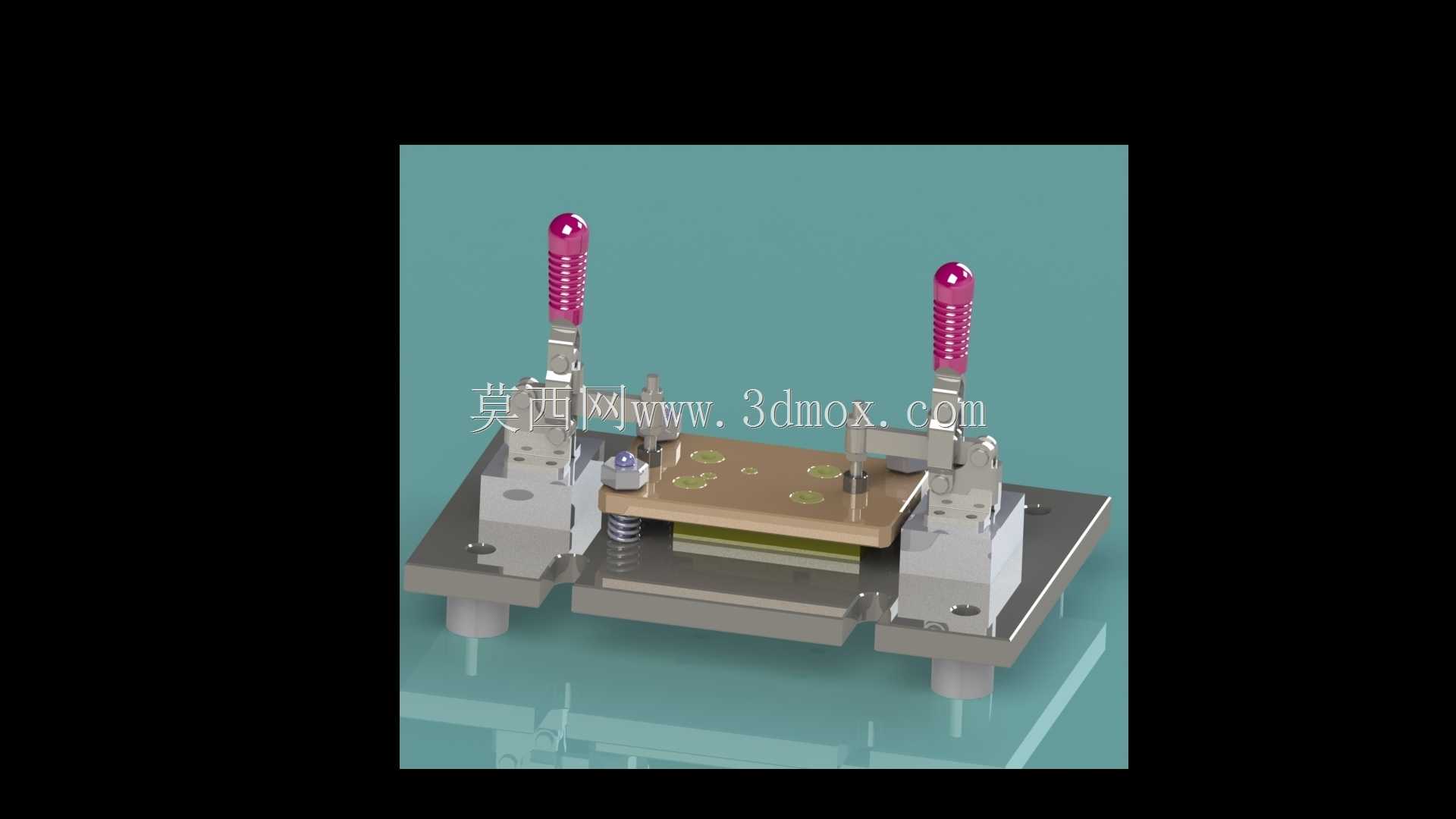

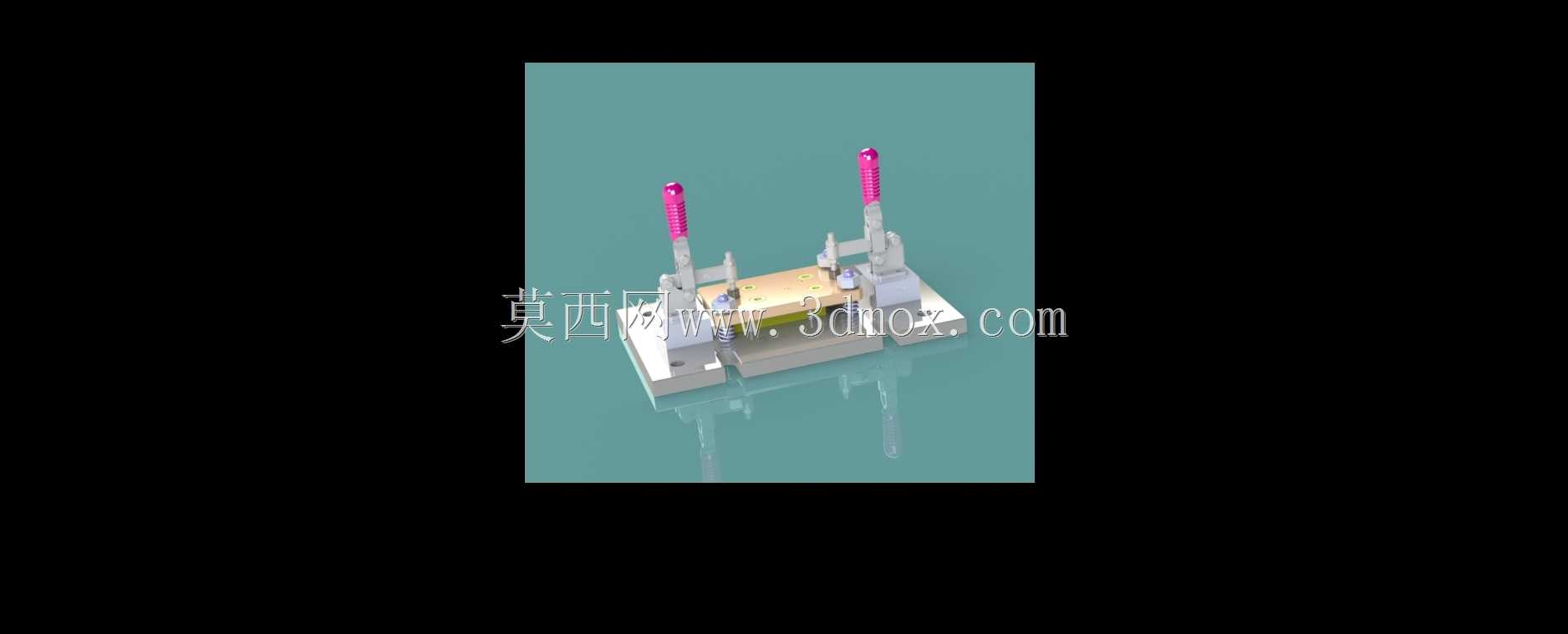

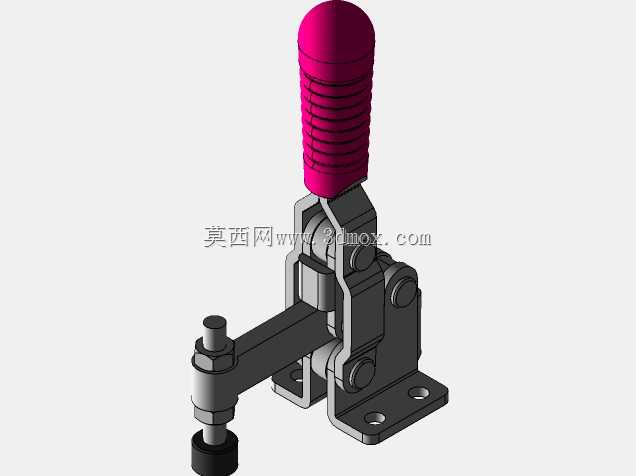

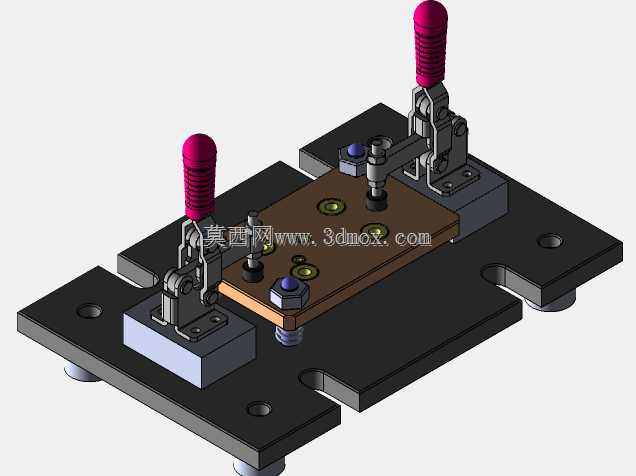

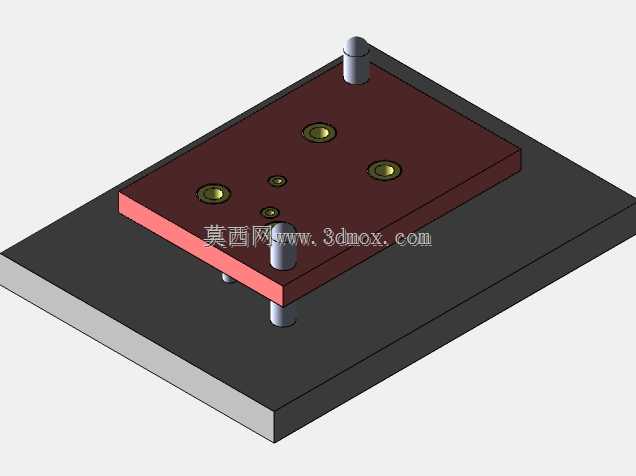

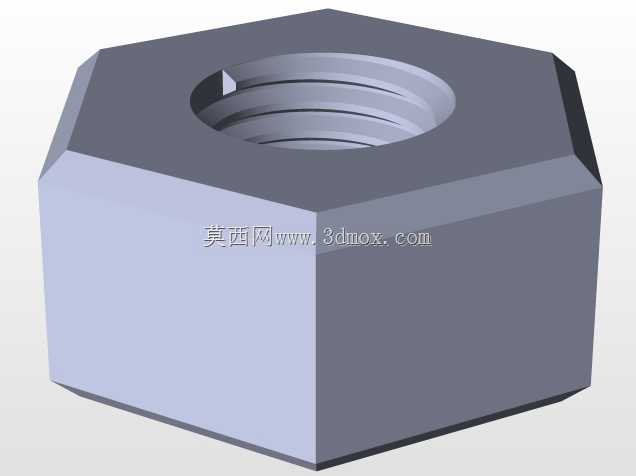

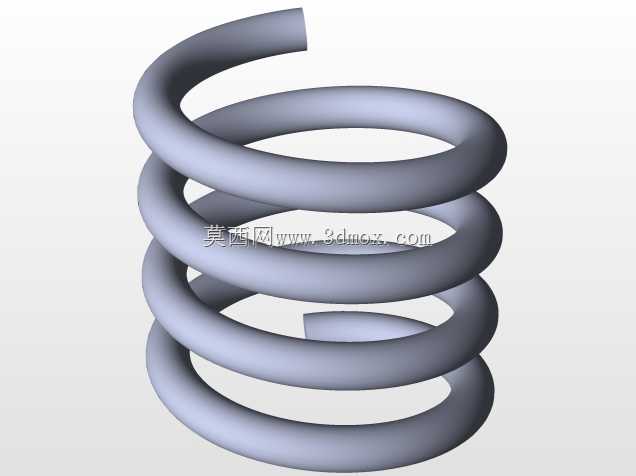

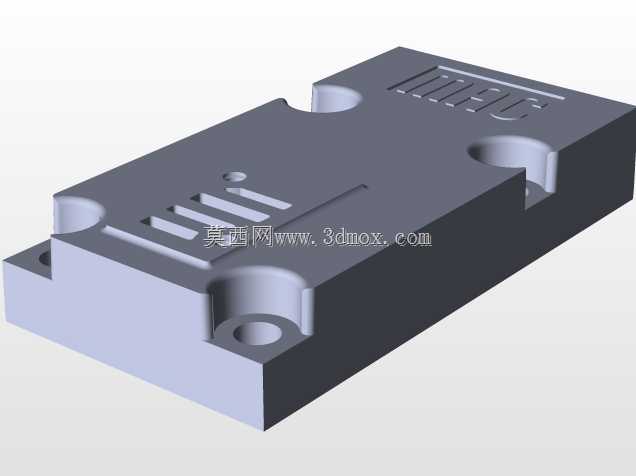

这款夹具是面向传统摇臂钻床加工场景开发的专用压装夹持工装，主要适配小型铝质压铸件的机加工工序，解决压铸件在闪光钻孔、M3螺纹攻丝作业中的定位不准、夹持松动、操作效率低的实际生产痛点，在小型五金压铸件加工、汽配小零件机加工、电子金属结构件生产的车间场景中具备很强的实用价值。从实际用途来看，该夹具可直接安装在普通摇臂钻床的工作台面上，单次装夹即可完成工件上对应孔位的闪光钻削加工与M3螺纹攻丝作业，无需反复拆卸调整工件位置，能够大幅降低操作工的装夹辅助时间，同时避免多次装夹带来的位置度误差，保障孔位与螺纹的加工精度一致性，适合小批量压铸件的钻攻工序加工。在功能特性上，夹具采用双立式快速夹钳作为压紧执行元件，夹钳带红色防滑绝缘操作手柄，操作工单手即可完成压合与松脱操作，压紧力稳定可调，不会对铝质压铸件的表面造成压伤变形；夹具底板采用加厚钢制发黑处理，刚性充足，可承受钻削与攻丝过程中的轴向切削力与扭转力，不会出现工装移位、颤动的问题；定位组件采用固定式定位销搭配可调支撑钉的组合结构，可适配对应压铸件的外形轮廓定位，限制工件的六个自由度，保障装夹定位精度，同时支撑钉可根据工件的实际铸造公差做微量调整，避免因铸件尺寸偏差导致的装夹翘曲问题。设计思路上，这款夹具完全贴合传统摇臂钻床的操作习惯做适配，没有采用复杂的气动、液压压紧结构，整体结构纯机械构造，无需外接气源电源，故障率极低，维护成本极低，非常适合中小型机加工车间的现有设备改造升级；夹钳安装座采用垫高块设计，将夹钳的压紧高度调整至与工件压紧面匹配的位置，压紧点直接作用在工件的刚性实体区域，避开加工孔位与薄壁区域，防止装夹变形；底板上开设的长条形安装槽可适配不同规格的摇臂钻床工作台T型槽安装固定，无需额外加工过渡连接板，安装便捷。从安装边界与外形尺寸来看，夹具整体为矩形板式结构，底板长宽尺寸适配常规摇臂钻床的工作台加工行程范围，整体高度控制在摇臂钻床的主轴最小工作行程以内，不会出现主轴下行干涉的问题；两个夹钳对称布置在工件两侧，操作手柄的朝向符合操作工的站立操作习惯，装夹取件时无需探身进入加工区域，操作安全性更高；底板底部设置有四个等高支撑垫脚，可将夹具底板与工作台面留出间隙，方便钻削过程中的铁屑清理，也可避免加工过程中的切削液积存在工装底部造成锈蚀问题。
