剪式螺旋顶升夹持工装结构设计

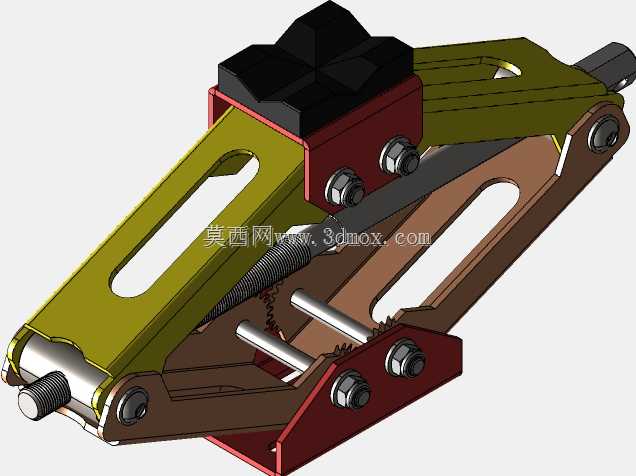

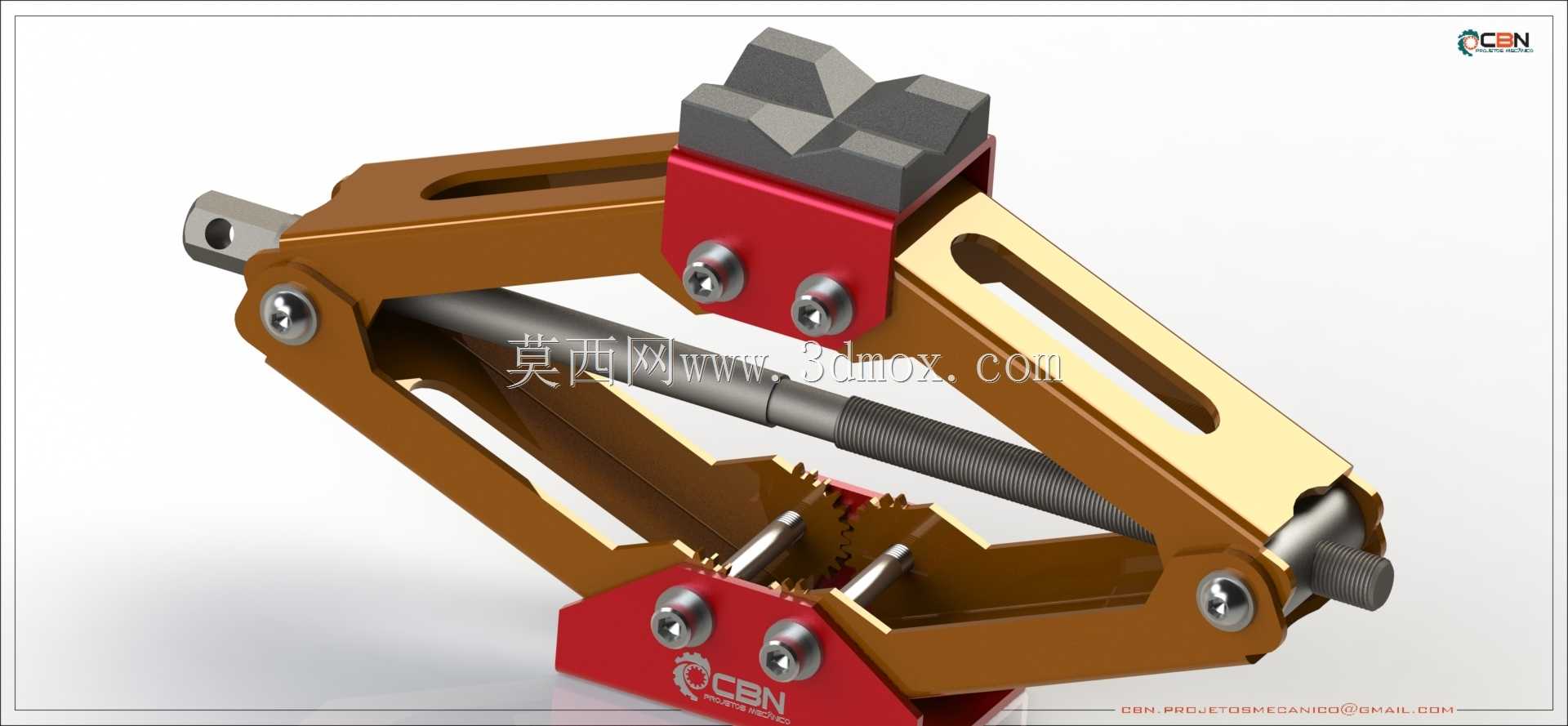

该款剪式螺旋顶升夹持工装，主要面向小型零部件加工、设备检修、精密装配场景设计，可同时实现重物顶升与工件夹持定位的双重功能，在机加工工位辅助工件装夹、小型设备拆装时支撑抬升部件、实验室精密仪器调平定位等场景中均可适配使用，能够替代传统单一功能的顶升或夹持工具，减少工位工具更换频次，提升作业效率。工装核心采用剪式连杆增力结构搭配螺旋传动副，通过端部的六角驱动头转动丝杆，即可带动两侧对称布置的剪臂绕铰接点同步收拢或张开，实现上下两端安装座的相对位移，完成顶升高度的线性调节；上端夹持座集成V型定位槽结构，可适配轴类、方块类等不同外形的工件，夹持面做了防滑咬合纹理设计，顶升过程中可同步完成工件的夹紧定位，避免工件偏移滑落。设计过程中充分考虑了手动操作的力臂匹配，丝杆采用大导程梯形螺纹，既保证了传动的自锁性能，在任意调整位置均可锁止固定，不会出现负载回落的问题，又兼顾了操作手感，无需过大的操作力即可完成满载顶升动作；剪臂采用镂空减重设计，在保证结构刚性的前提下降低整体自重，铰接点均采用耐磨销轴连接，配合衬套减少长期使用的磨损量，延长工装使用寿命。整体结构紧凑，收拢状态下整体厚度较小，可伸入狭窄的作业空间内使用，张开后最大顶升行程可满足常规小型作业的抬升需求，上下安装座均预留了标准安装孔位，可根据实际使用需求加装定制化夹持块、防滑垫或者固定底座，适配不同的作业工况；两侧剪臂对称度公差控制在0.1mm以内，保证顶升过程中上下端面始终保持平行，不会出现偏载歪斜的问题，上端V型槽的夹角经过反复校核，可稳定夹持直径范围在10mm-50mm的轴类工件，也可通过更换夹持块适配更大尺寸的异形工件，整体负载能力可满足常规小型零部件作业的承重需求，结构简单可靠，维护便捷，无需复杂的保养流程，仅需定期在丝杆与铰接点处涂抹润滑脂即可保证长期顺畅使用。
