金属盒专用自动存取仓储设备结构设计

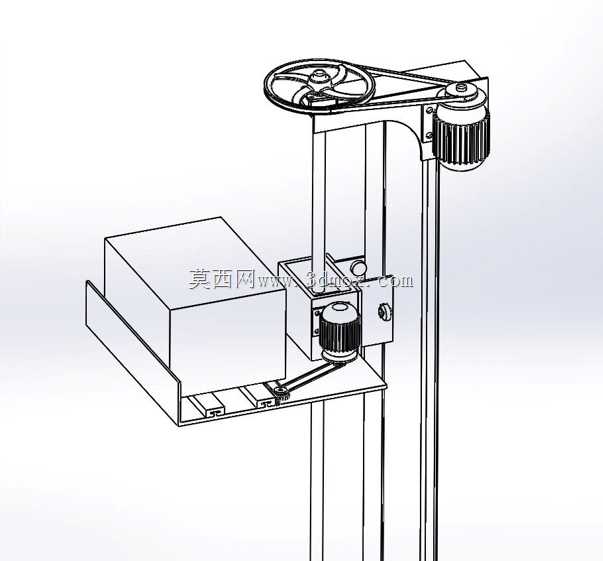

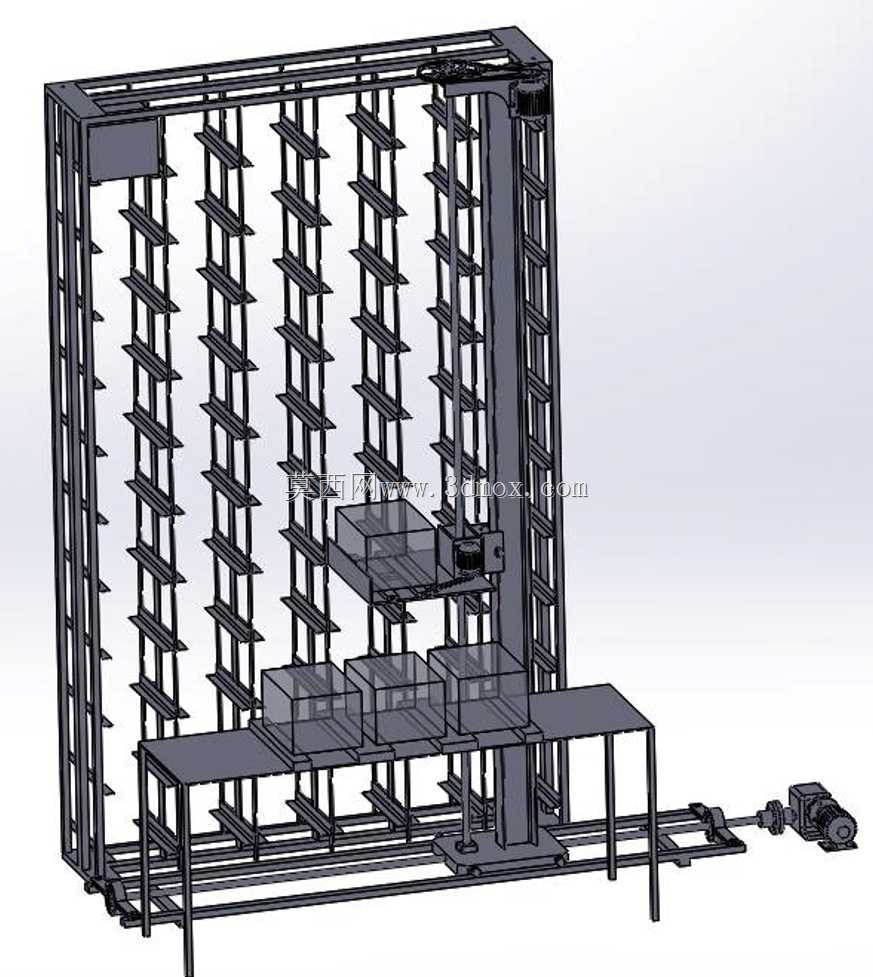

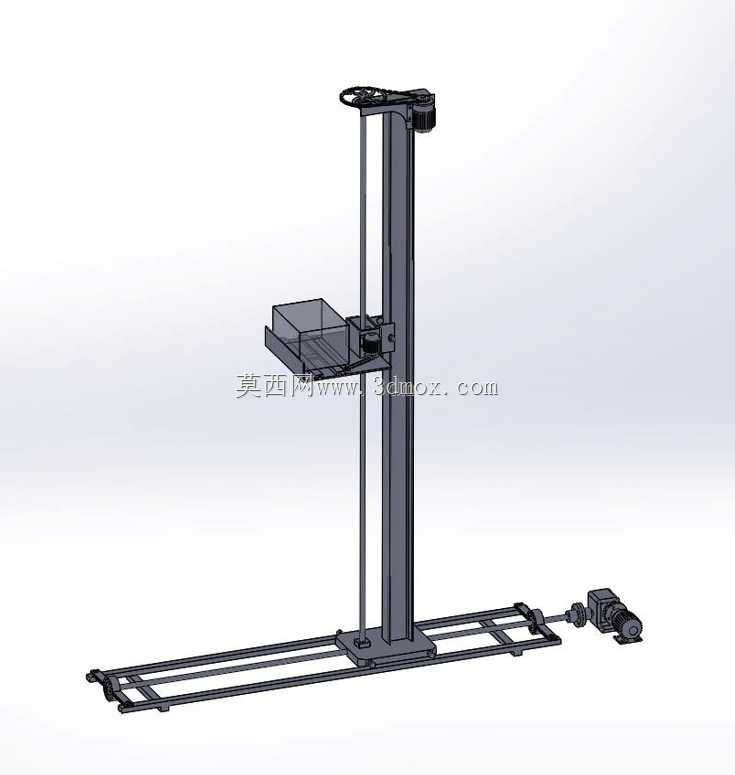

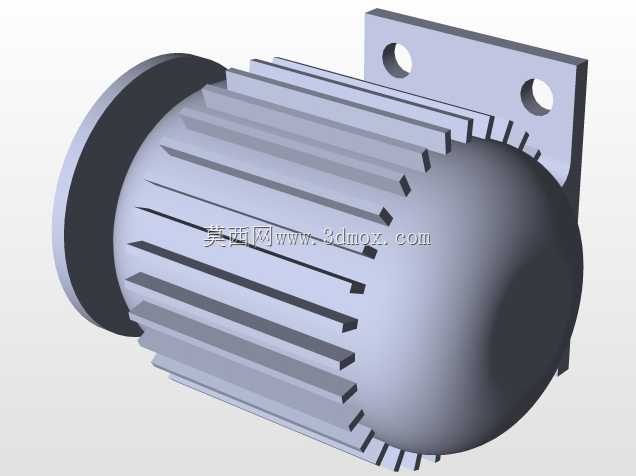

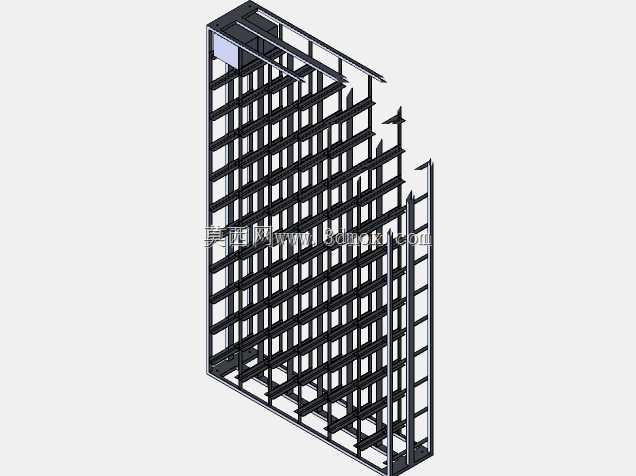

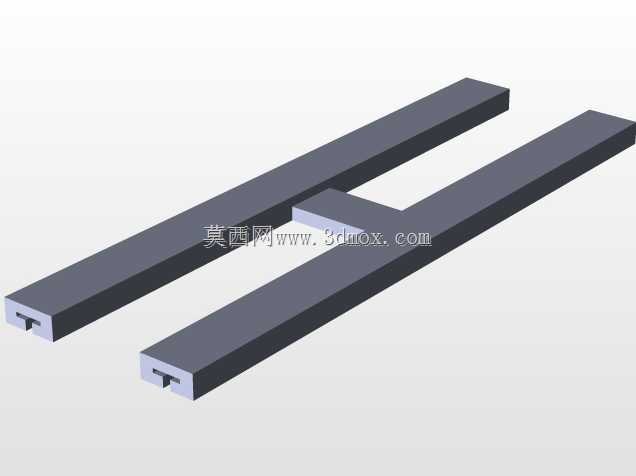

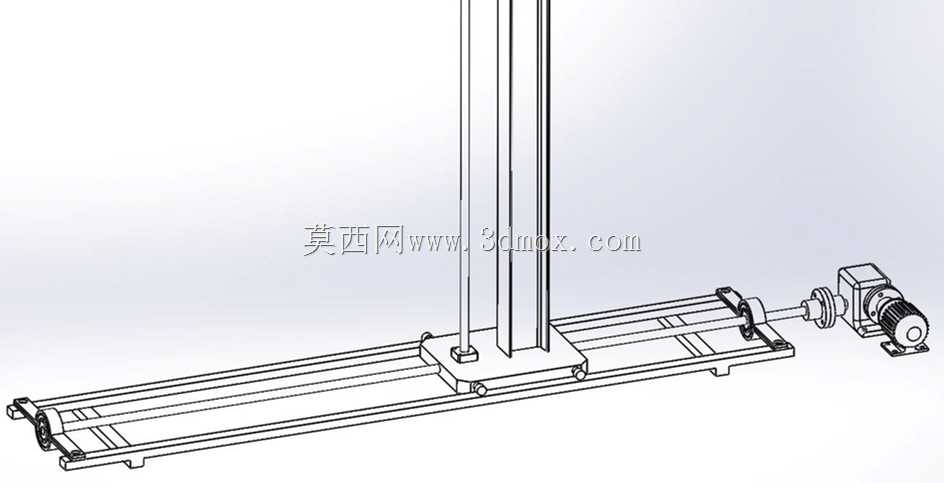

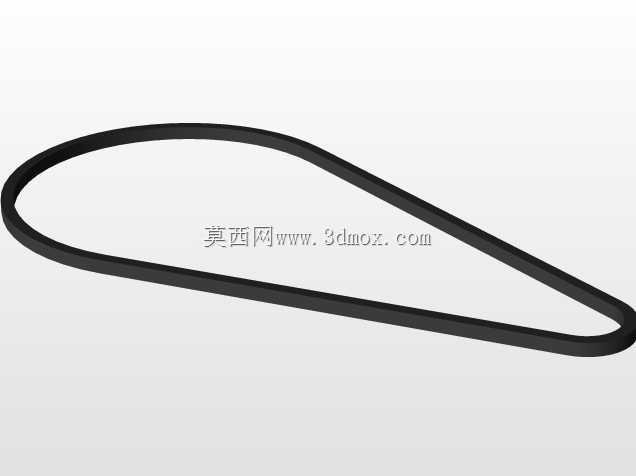

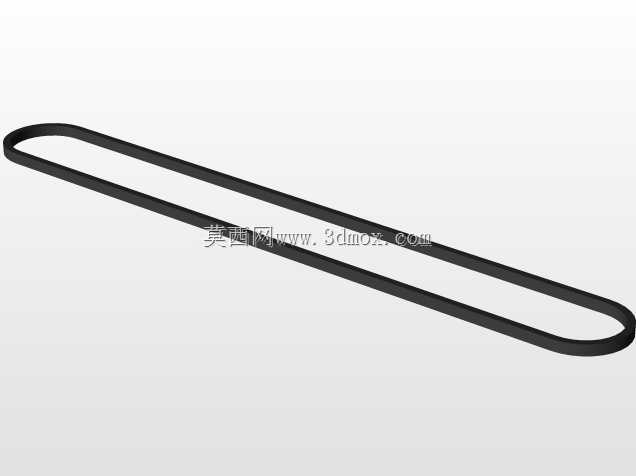

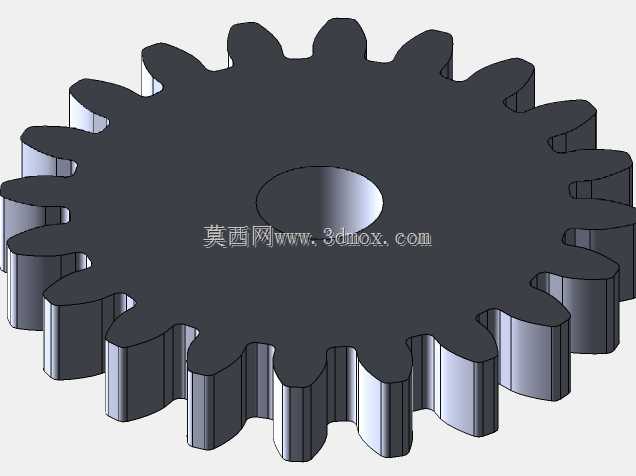

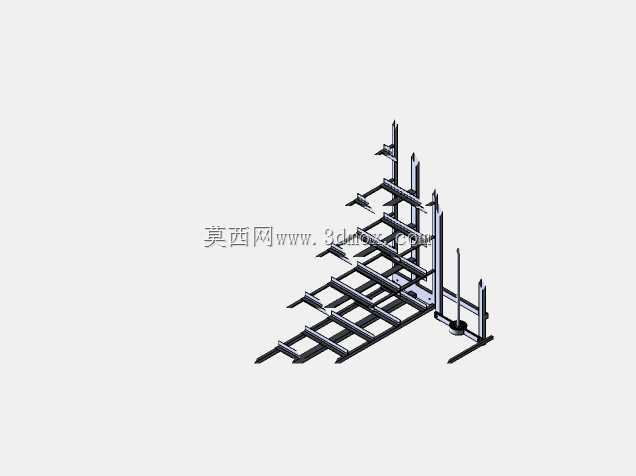

这款自动存储检索设备主要面向小型金属工件盒的仓储管理场景，常见于精密机械加工车间、电子元器件分装车间、小型五金配件周转库区等场景，用来替代传统人工货架存取作业，解决小尺寸金属盒类物料人工拣取效率低、错发漏发率高、高位货架存取作业安全风险大的实际痛点，可实现指定仓位物料的全自动调取与存放，适配多批次、小批量的生产物料周转需求。设备整体采用立式立体货架布局，主体框架为高强度型材拼接结构，货架区域沿垂直方向排布多层储位，水平方向设置多列仓位，可最大化利用垂直仓储空间，在有限的占地面积内实现更高的存储容量，每个储位都设置了适配标准金属盒尺寸的定位承托结构，确保金属盒放置后位置精准，不会在存取过程中出现偏移滑落。设备配套的横向移动存取机构搭载在货架侧部的纵向导轨上，可同时实现水平方向的横向位移与垂直方向的升降位移，存取机构前端设置有可伸缩的托取平台，能够平稳伸入对应储位完成金属盒的托取与放回动作，设备底部设置有物料接驳工作台，存取机构调取的金属盒会自动输送到接驳台位置，方便作业人员取走物料，存放时作业人员只需将金属盒放置在接驳台指定位置，设备即可自动将物料输送到对应空闲储位。在设计过程中，整体结构优先考虑运行稳定性与定位精度，导轨安装面预留了调整余量，可抵消安装地面的平整度误差，传动结构采用伺服驱动配合同步传动组件，确保每次位移的停位精度控制在毫米级，避免托取动作出现卡滞或碰撞货架的问题；整体安装边界适配常规车间的层高与通道宽度，无需对现有车间建筑结构做大规模改造即可完成部署，设备侧部预留了维护操作空间，方便日常对传动部件、驱动组件进行检修保养，储位间距经过优化设计，既保证金属盒取放有足够的操作间隙，又不会浪费存储空间，可适配行业内通用尺寸的方形金属周转盒，无需额外定制专用存储容器，降低了企业的配套投入成本。
