多轴独立运动控制器精细结构设计

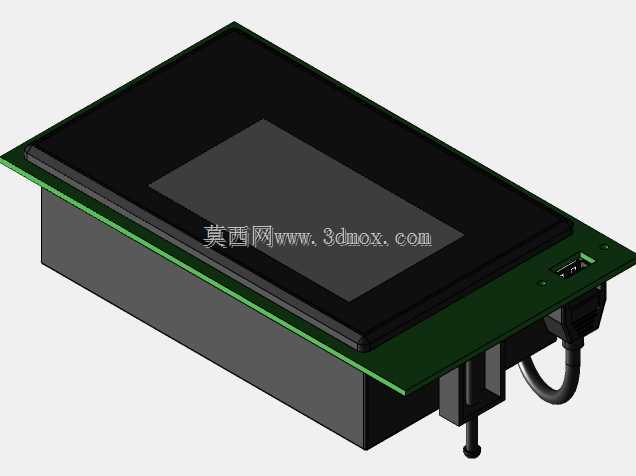

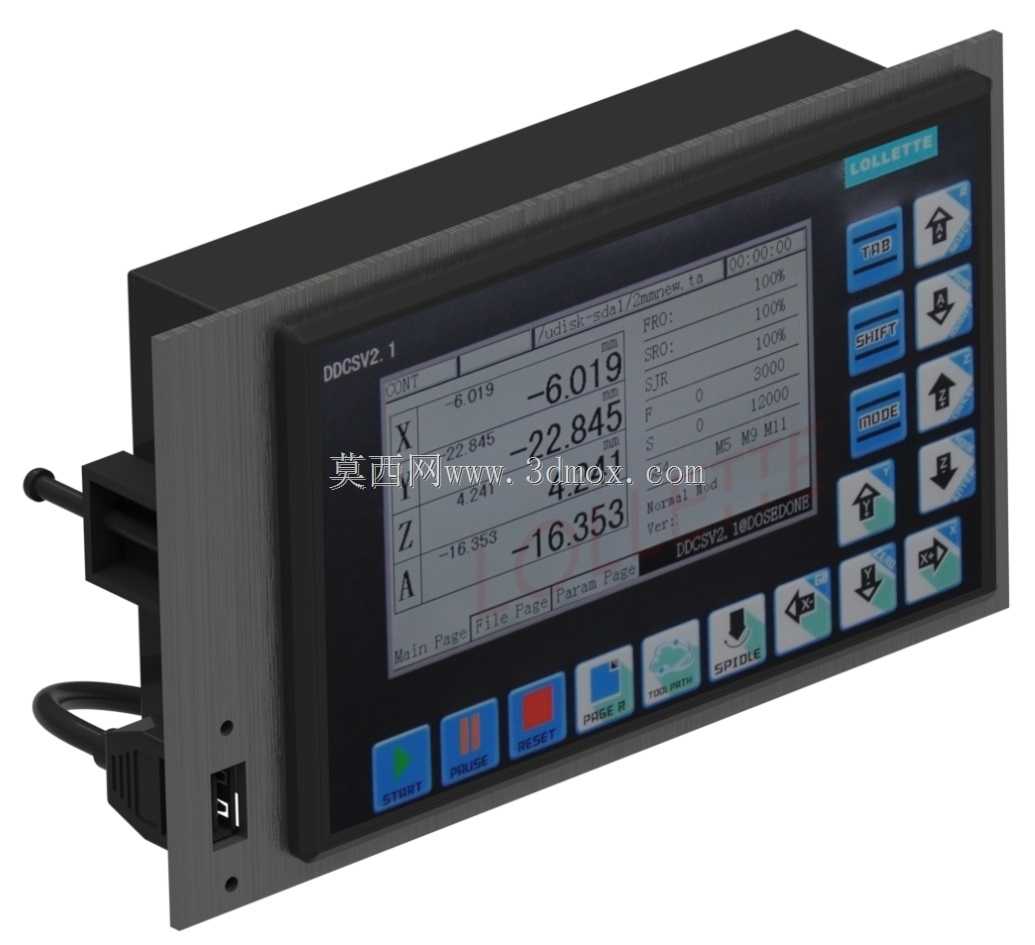

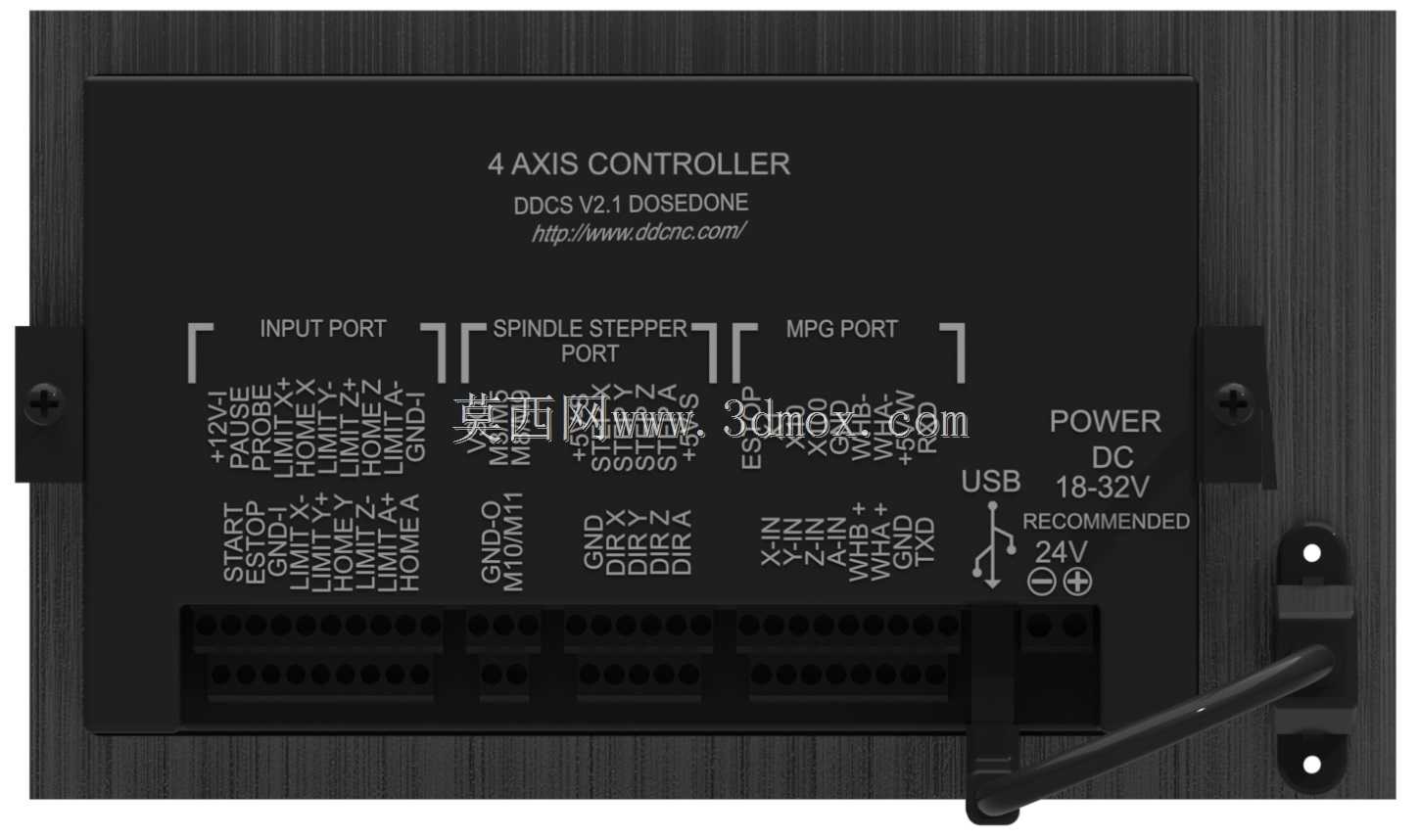

这款独立运动控制器主要面向小型数控加工、点位运动控制类设备的配套场景，常见应用于小型雕刻机、专用钻铣设备、自动化送料工位、非标单工位执行机构的运动管控环节，可脱离上位机独立完成多轴联动的逻辑运算与动作输出，无需搭配复杂的工控整机即可完成整套运动流程的执行，适配车间零散工位、小型加工设备的低成本控制升级需求。设备本体采用嵌入式安装的结构设计，正面为拉丝金属面板，具备良好的抗油污、抗剐蹭性能，适配车间多尘、多切削液飞溅的作业环境，面板侧边预留标准嵌入式卡扣安装位，可直接嵌入设备操作柜体的标准开孔中，背部接线区域做了下沉式处理，预留航空插头与接线端子的安装空间，避免接线后突出柜体影响柜门闭合，整体安装深度适配常规1.5mm厚度的电气柜门板，无需额外定制加深柜体即可完成装配。功能层面，设备搭载高亮液晶显示区域，可实时反馈各运动轴的实时坐标、运行速度、进给倍率、IO端口状态等核心参数，操作人员无需外接显示设备即可直接在面板上完成参数调整、程序调取、手动点动等操作；面板区域排布的功能按键做了分区设计，轴选按键、功能切换按键、方向控制按键、启停复位按键采用不同颜色的键帽做区分，按键触发行程适配工业场景下的带手套操作习惯，避免误触。设计过程中重点考量了工业场景的操作实用性，将高频操作的急停按键放置在面板最易触碰的左下区域，按键采用凸起式红色设计，紧急状态下可快速触发停机；显示区域的视角做了仰角优化，适配操作人员站立操作时的视线角度，避免强光下出现显示内容看不清的问题；背部的散热区域采用隐藏式格栅设计，既保证设备长时间运行的散热需求，又避免切削粉尘、金属碎屑直接进入设备内部造成电路故障。接口区域预留了多轴驱动输出端口、通用IO输入输出端口、手轮接入端口，可直接对接伺服驱动器、步进驱动器、外部限位开关、原点传感器等外围部件，无需额外扩展模块即可完成常规四轴以内的运动控制需求，设备侧边预留的通讯端口可支持后续对接上位机完成程序批量传输与设备组网，适配不同规模的自动化产线配套需求。
