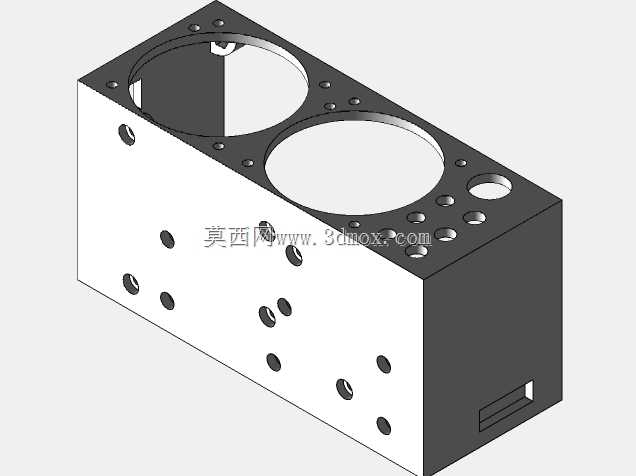

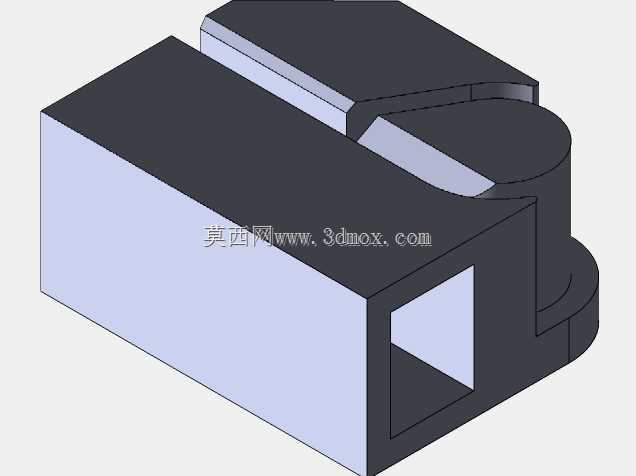

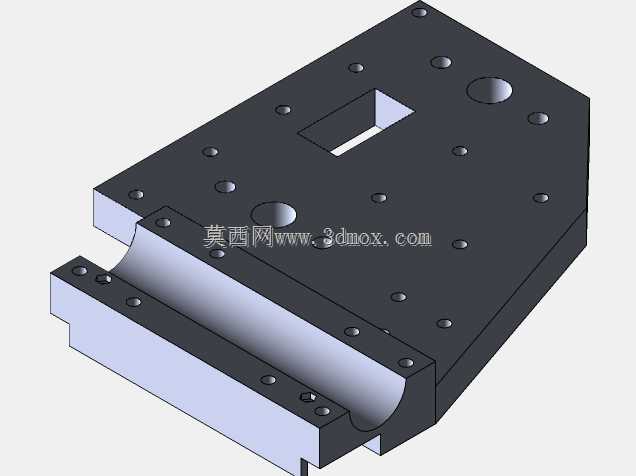

可扩展框架式数控激光雕刻设备结构

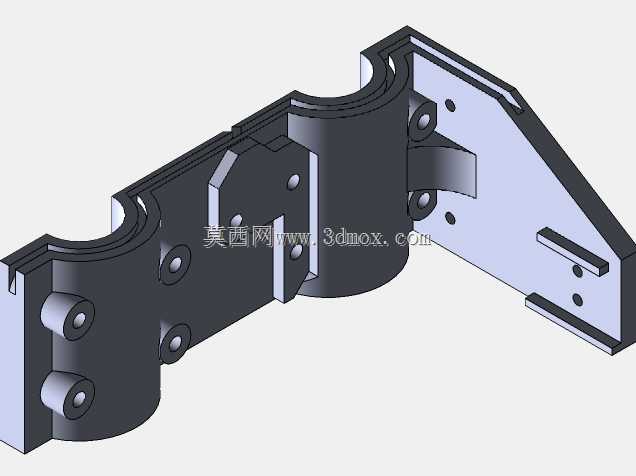

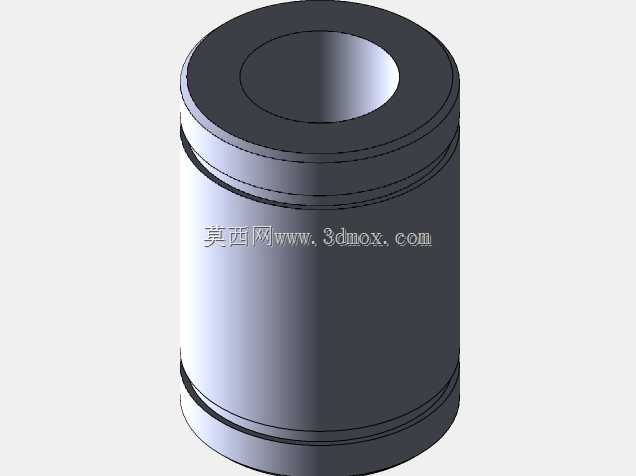

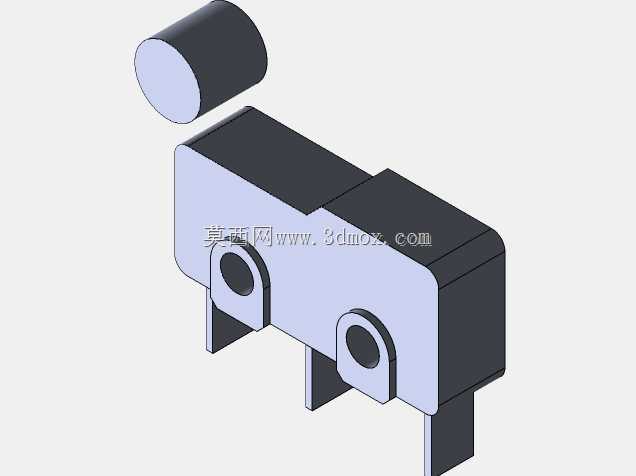

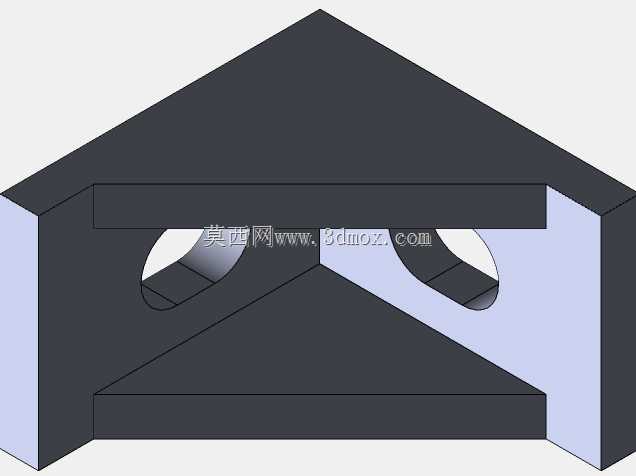

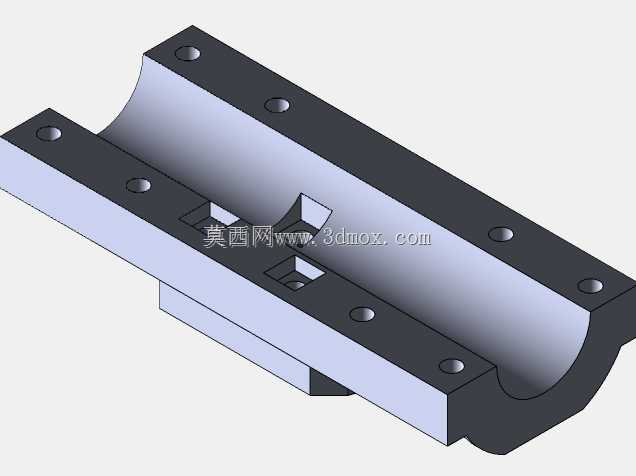

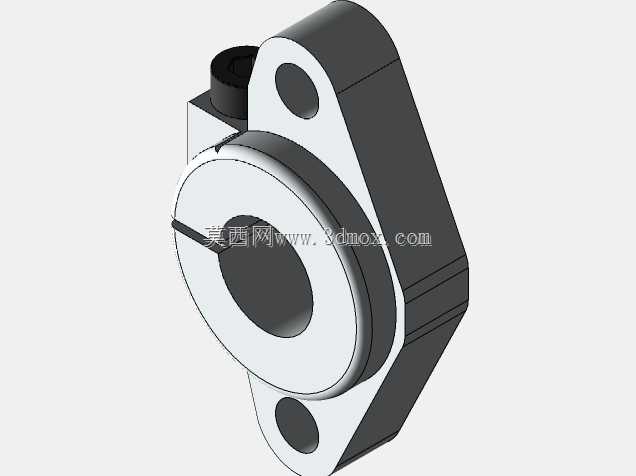

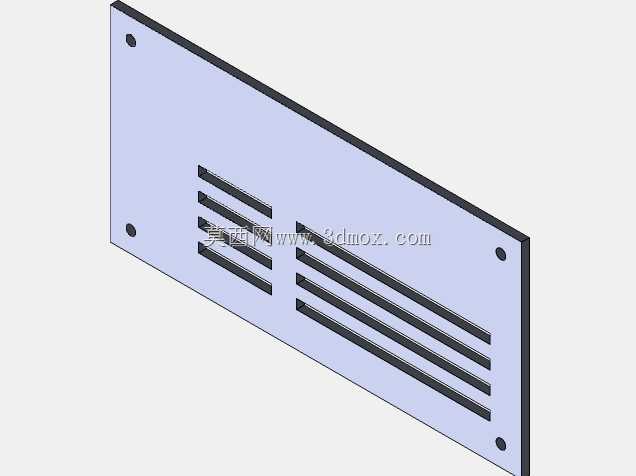

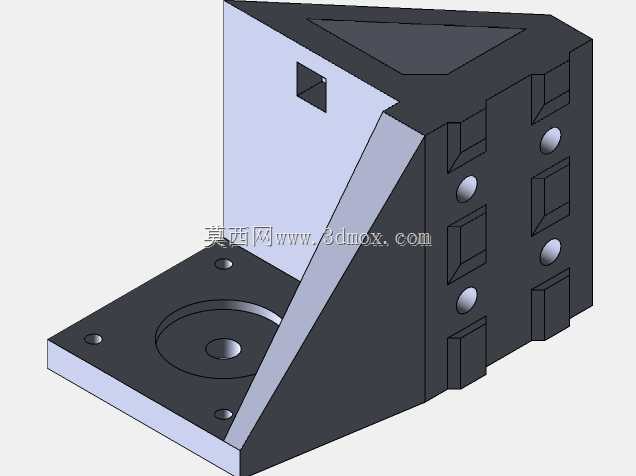

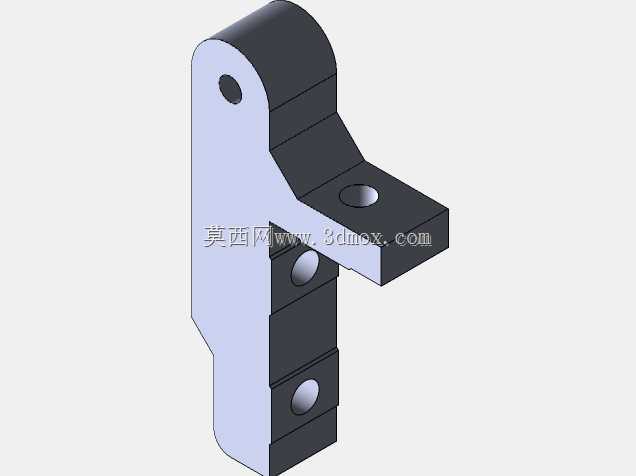

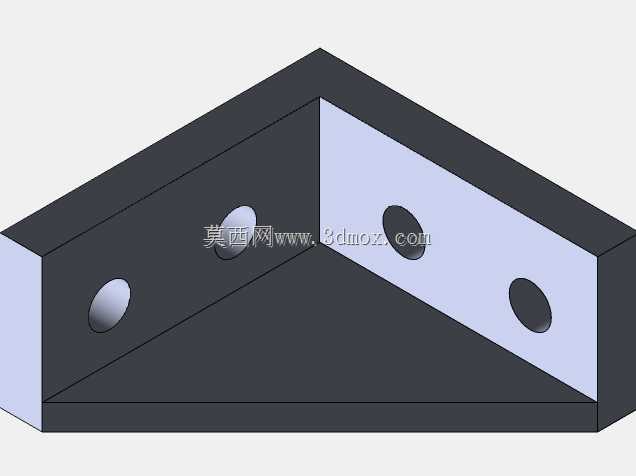

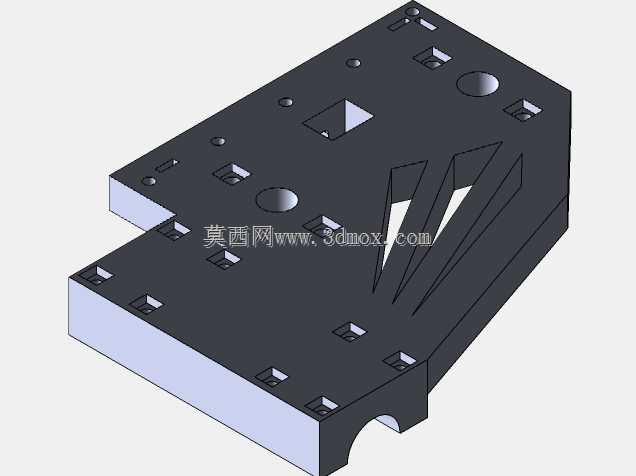

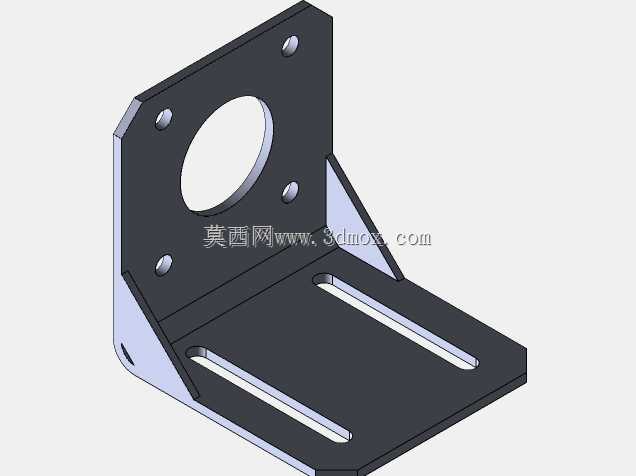

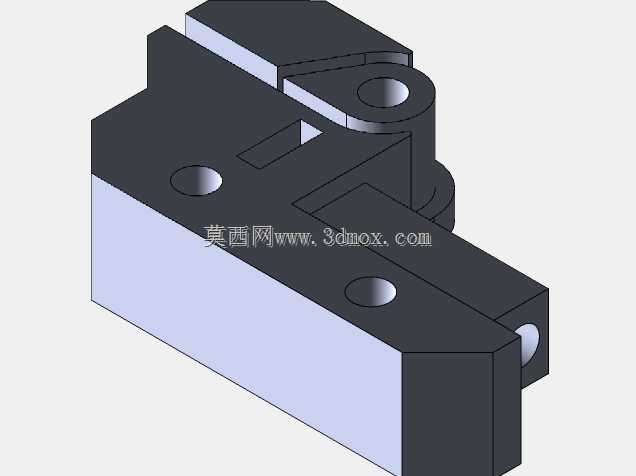

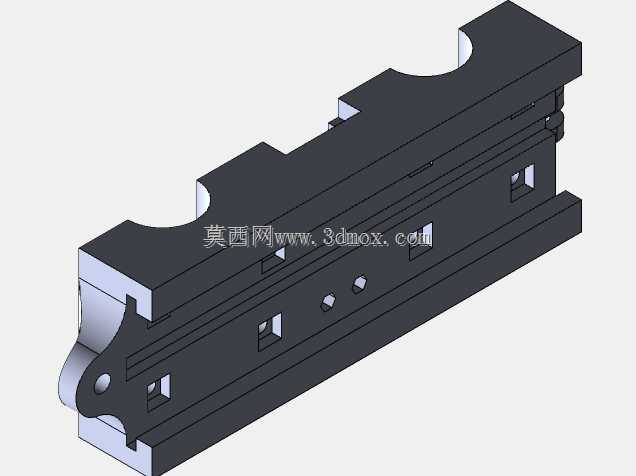

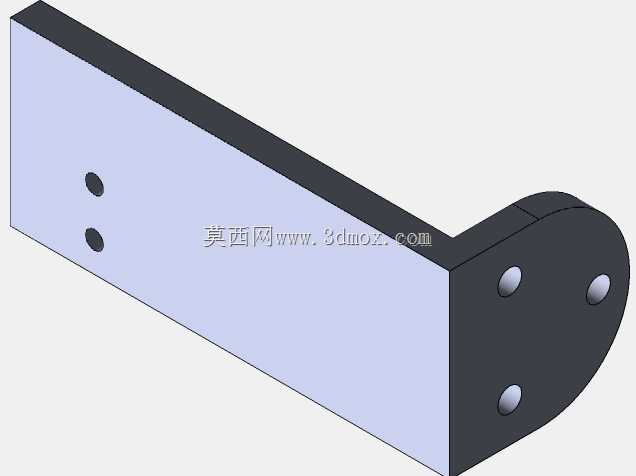

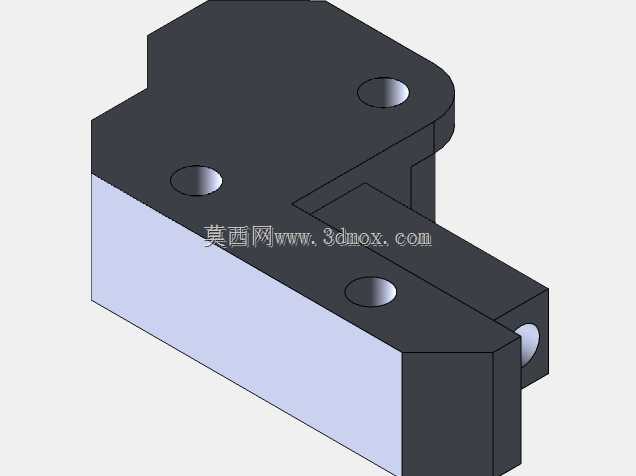

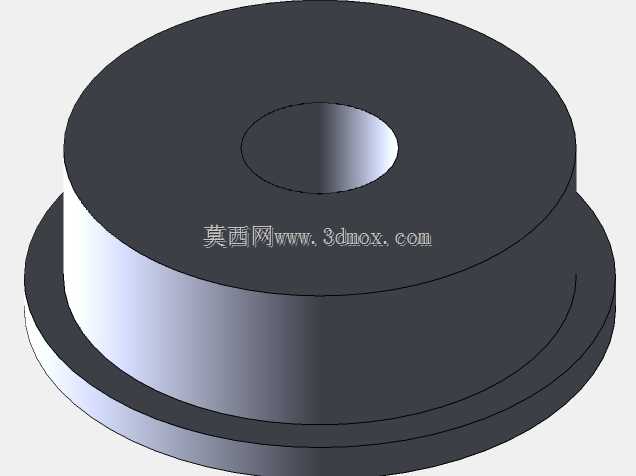

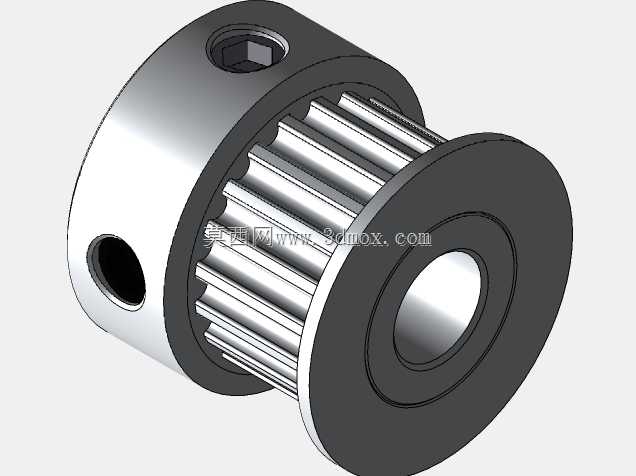

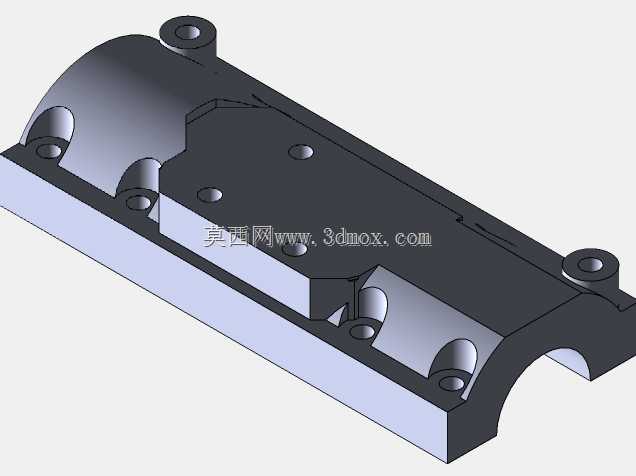

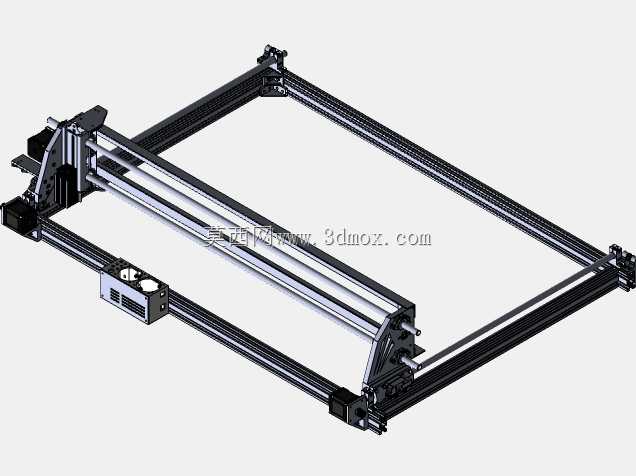

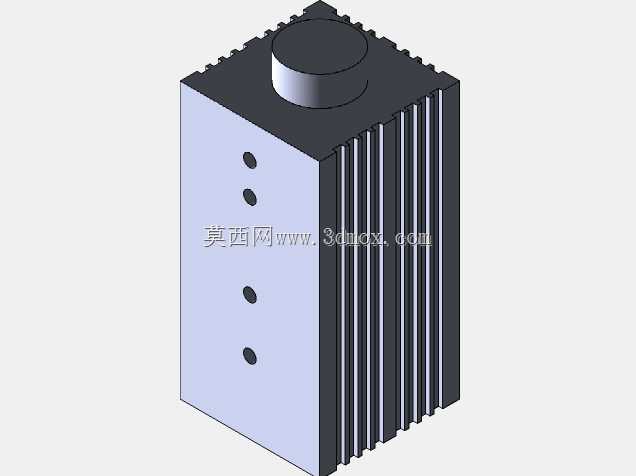

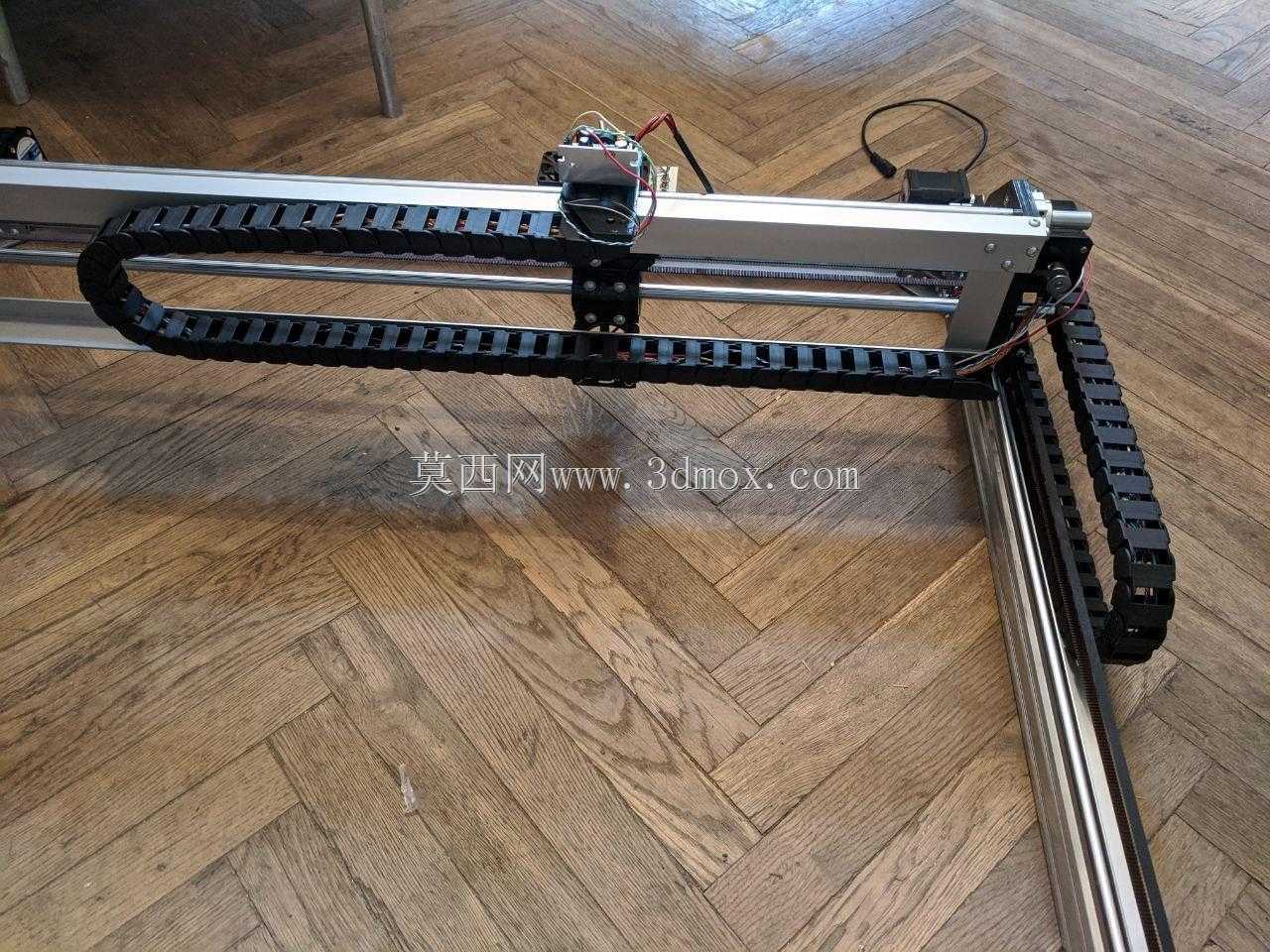

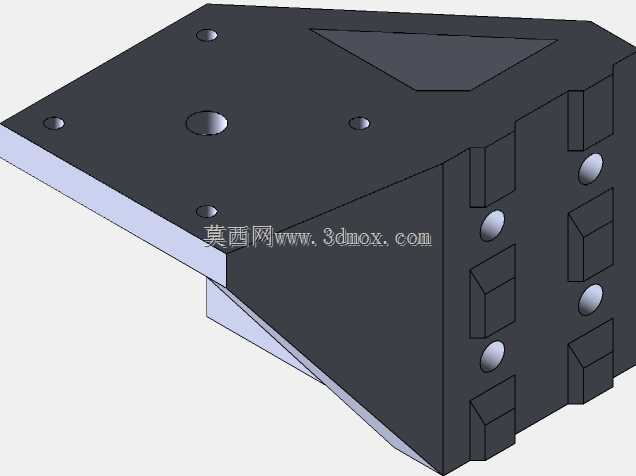

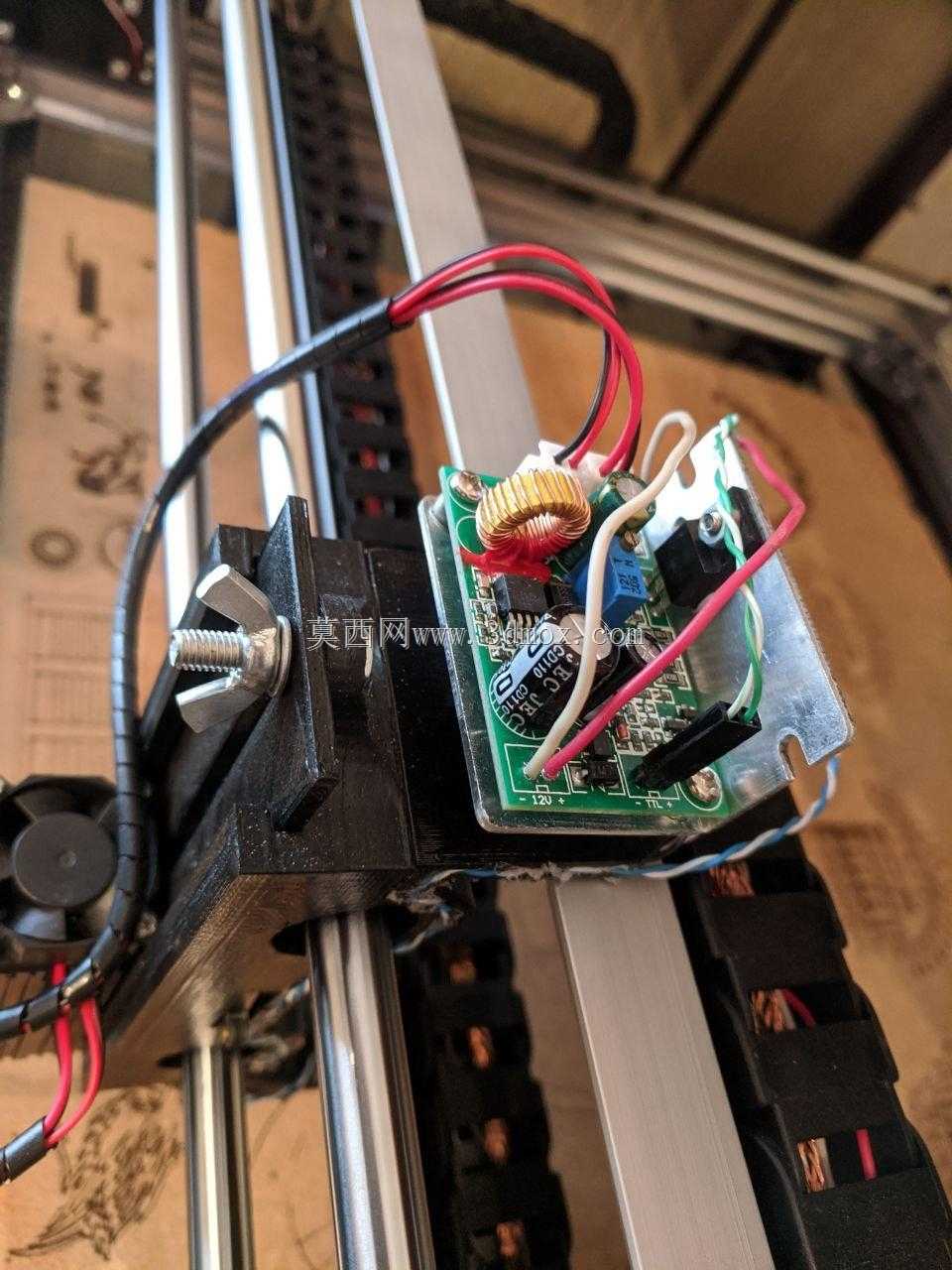

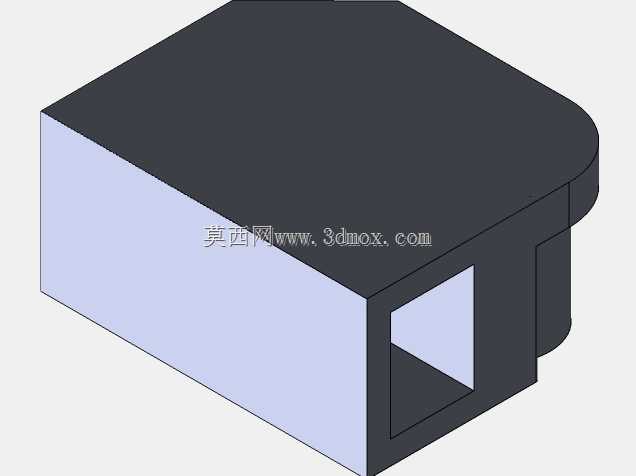

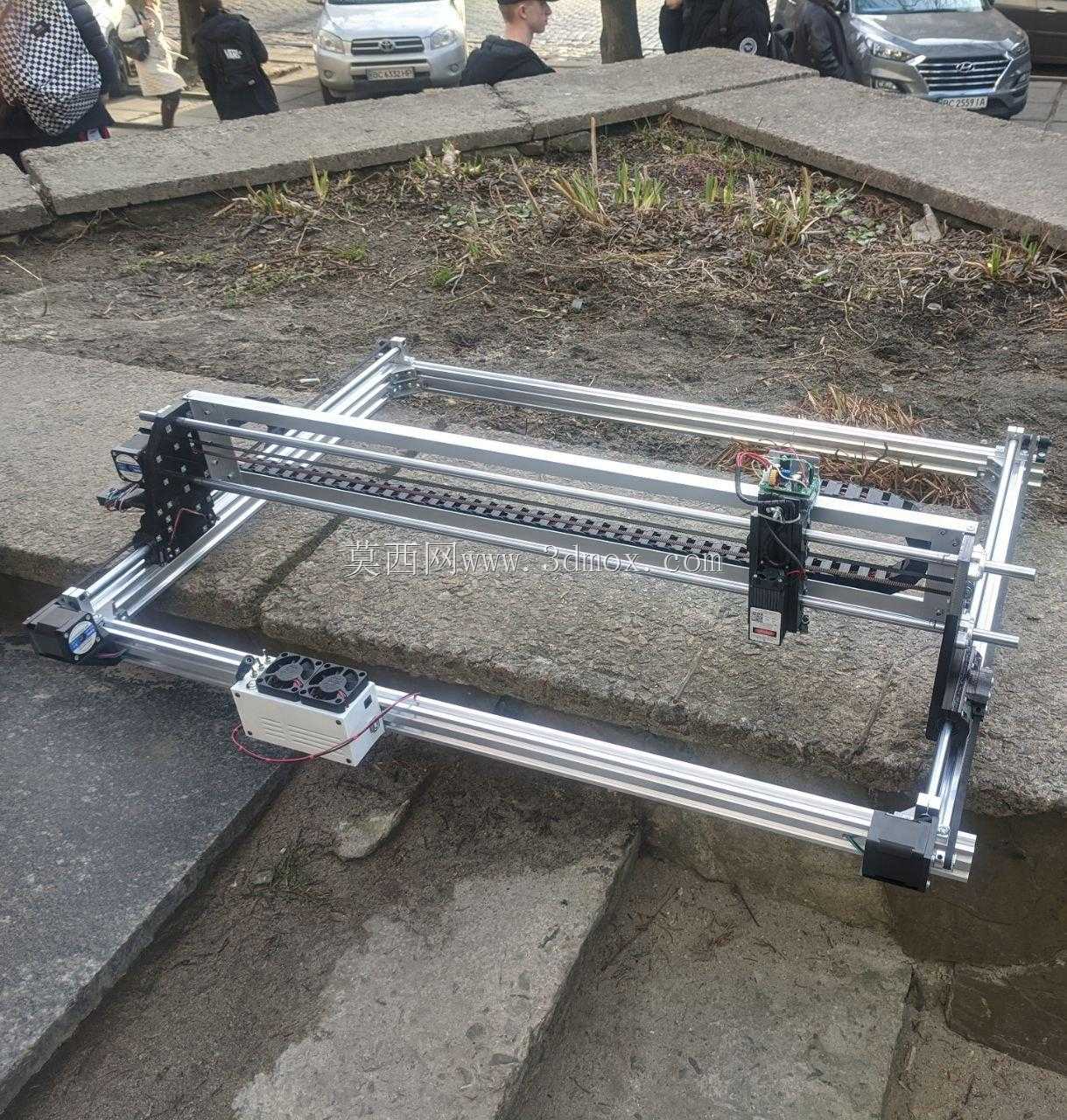

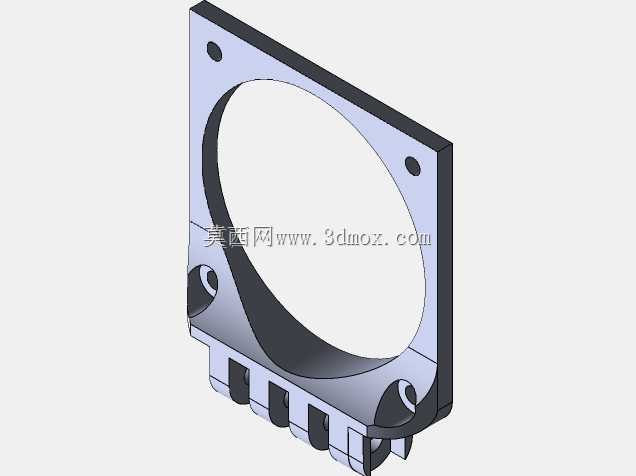

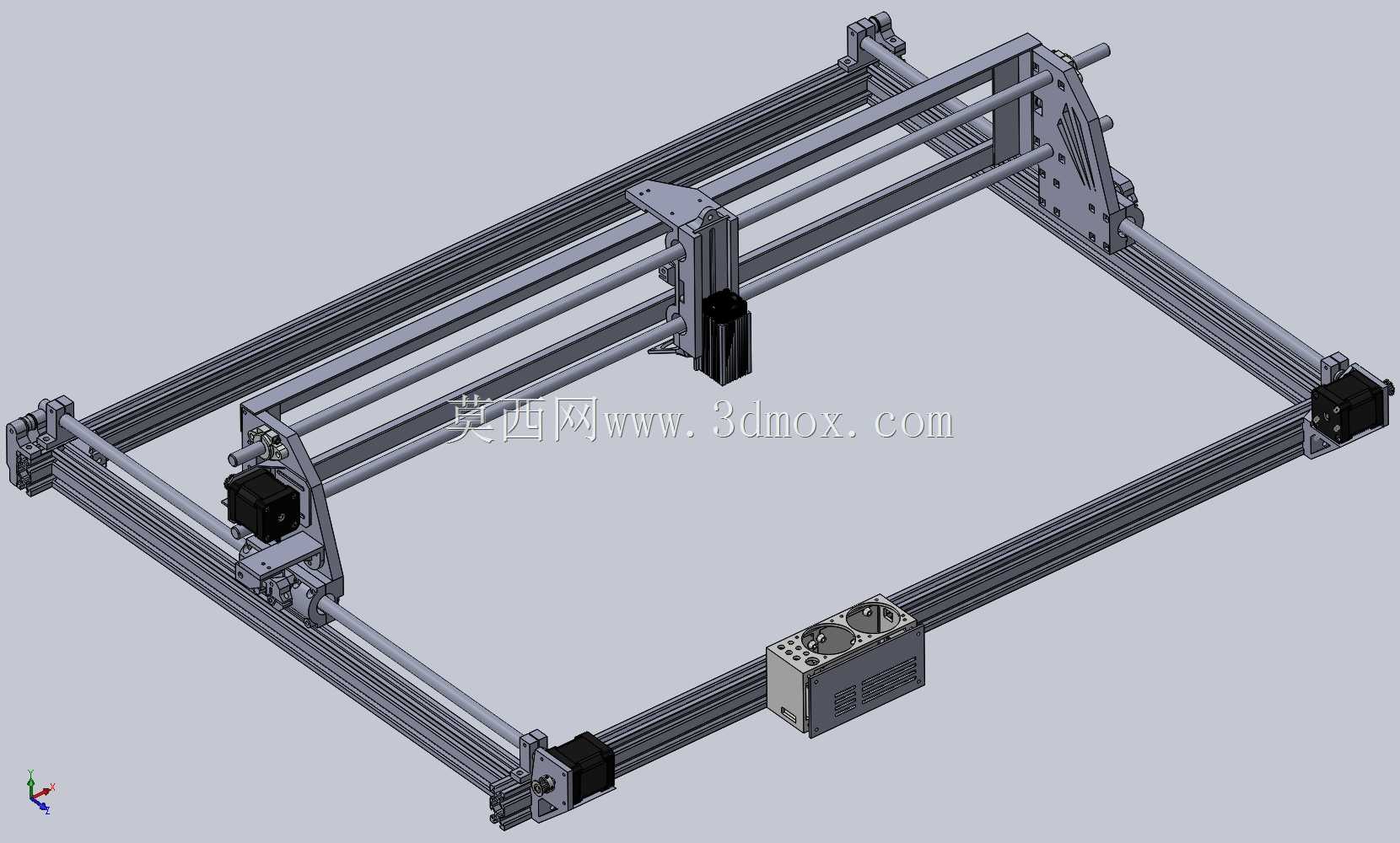

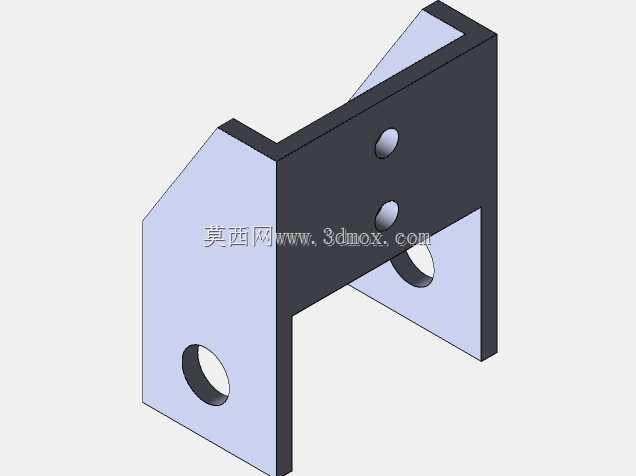

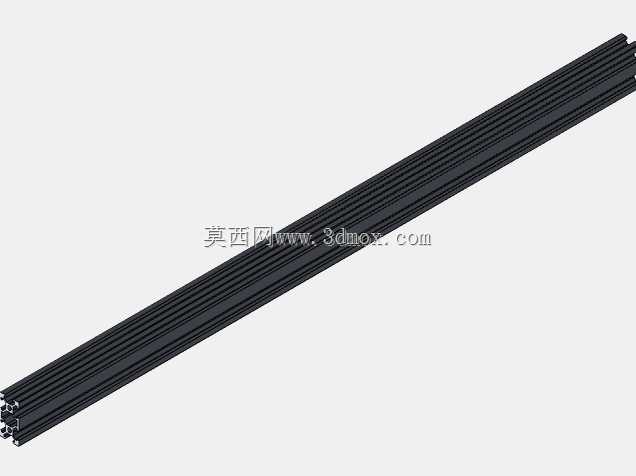

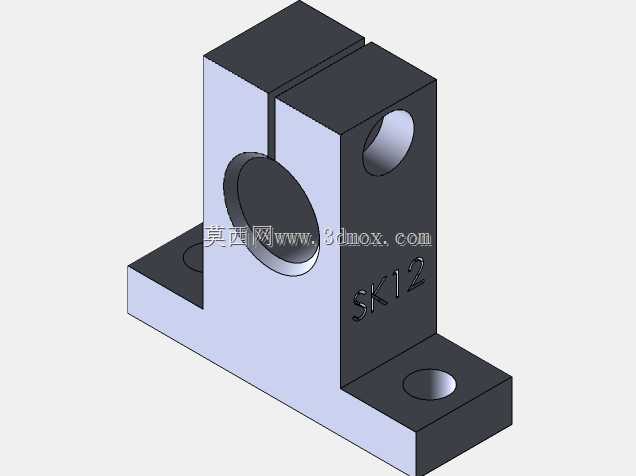

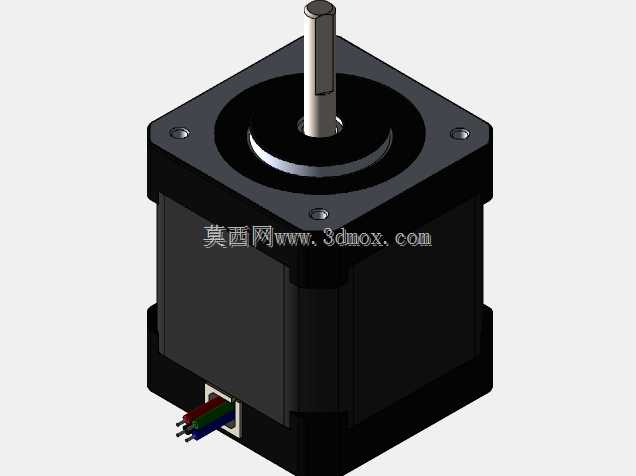

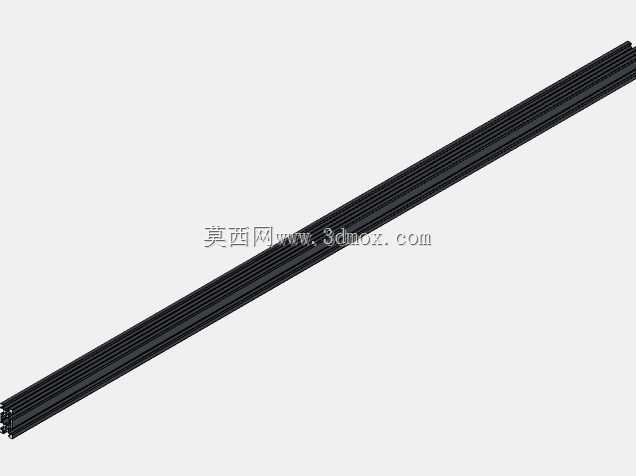

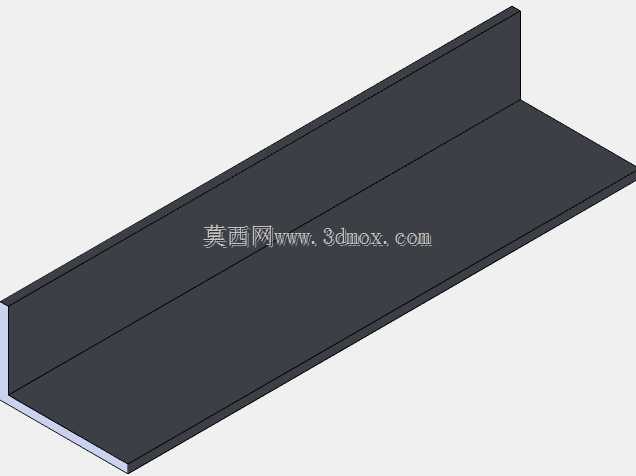

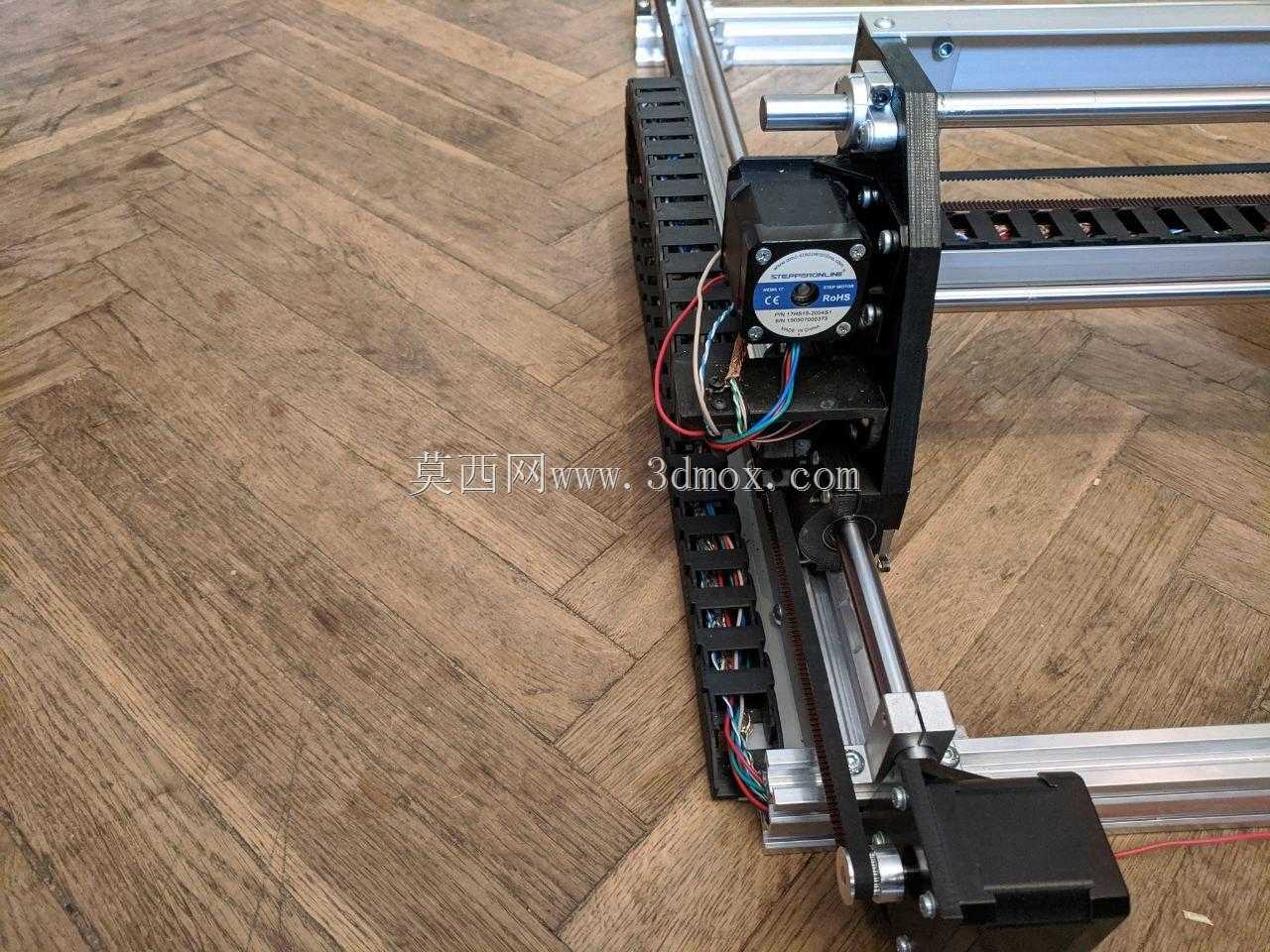

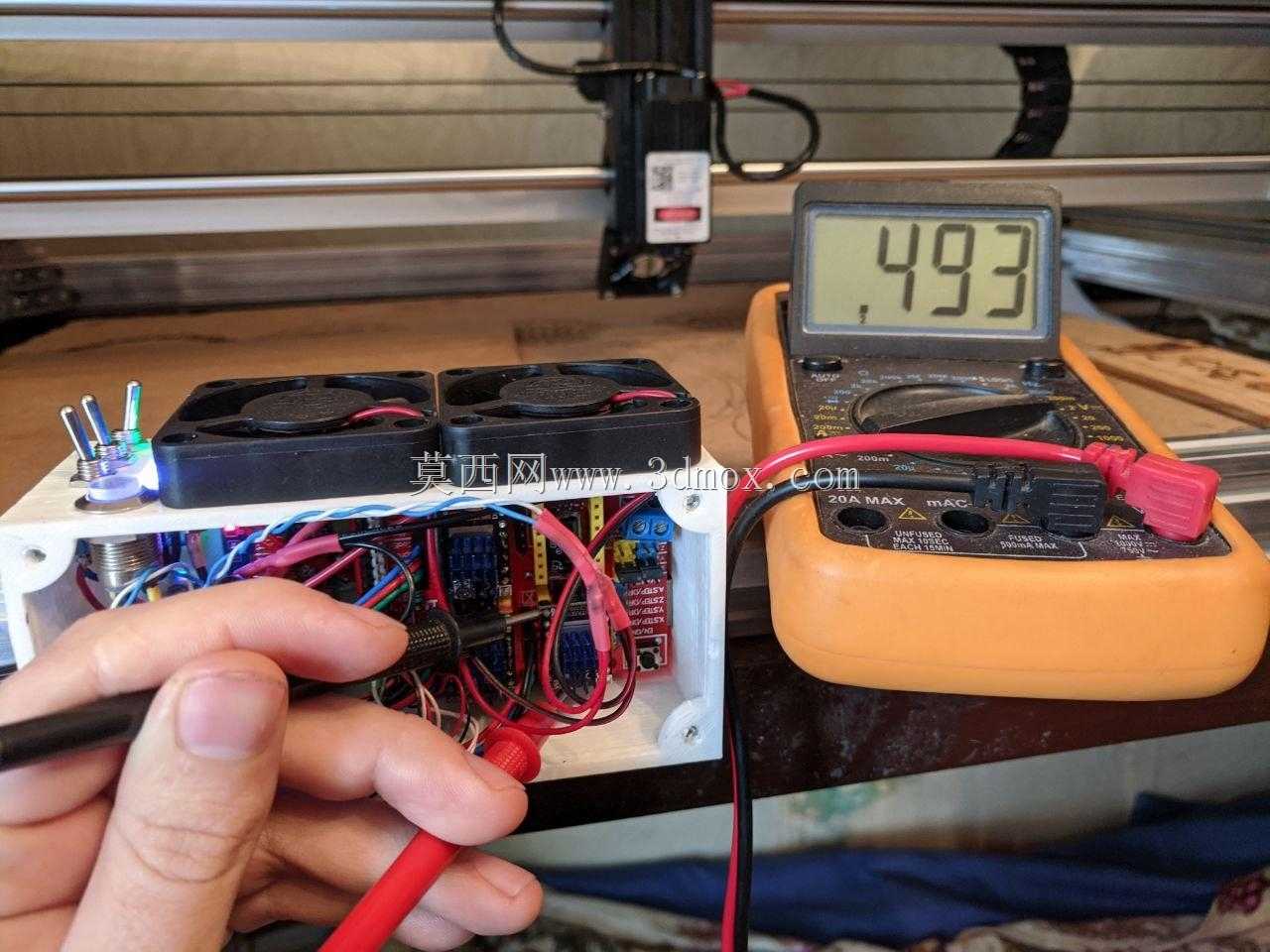

这款数控激光雕刻设备主要面向小型加工场景与个人创作需求，可覆盖亚克力薄板、低密度木板、皮革、纸质材料、薄塑料片等多种非金属材质的加工需求，在文创产品定制、小型广告标识制作、手工模型加工、教学实训操作等场景中都能适配使用，能够完成平面图案雕刻、薄材镂空切割、表面标刻等多种加工作业，相比传统刀具雕刻设备，它具备加工无接触、刀具无损耗、加工痕迹细腻的特点，针对小尺寸精细加工场景有明显的适配优势。设备整体采用开放式龙门框架结构，主体支撑结构选用标准工业铝型材搭建，这种设计思路一方面降低了整体结构的自重，方便使用者根据加工需求灵活调整设备的加工幅面，实现加工范围的扩展，另一方面铝型材自带的标准安装槽位也方便后续加装辅助工装、排烟装置、定位夹具等扩展配件，不需要对主体结构做破坏性改动。运动结构上采用双轴同步传动的龙门移动方案，X轴方向搭载激光加工头的移动横梁沿两侧平行导轨做往复运动，Y轴方向由两端同步带轮带动横梁整体实现纵向进给，传动结构搭配张紧调节机构，能够在长期使用后调整传动带张紧度，避免传动间隙影响加工精度；Z轴方向预留了激光头高度调节空间，可根据不同加工材质的焦距要求调整激光头与加工台面的距离，保证不同厚度材料都能获得合适的激光聚焦效果。设备的控制驱动模块与激光发生模块采用分体式安装布局，驱动组件布置在框架的端部位置，激光电源与控制单元独立安装在框架侧边，既避免了运动过程中的走线干涉，也方便后期对电路部分做检修维护。从安装边界来看，设备整体为矩形落地式结构，框架外轮廓无突出的尖锐结构，安装时只需要预留平整的水平台面即可放置，不需要额外做地基固定，加工区域为开放式设计，方便操作人员上下料与实时观察加工状态，同时框架的型材槽位也可灵活加装防护挡板，降低激光散射带来的安全隐患。整体设计优先考虑了结构的易维护性与可扩展性，没有采用一体化焊接的封闭机身，所有结构连接件都采用标准紧固件装配，普通使用者不需要专用加工设备就可以完成组装与调试，加工精度能够满足日常小型非金属加工的需求，运动速度可根据加工材质的不同灵活调整，在保证加工精度的前提下兼顾了加工效率。
