双轴数控激光打标雕刻设备结构设计

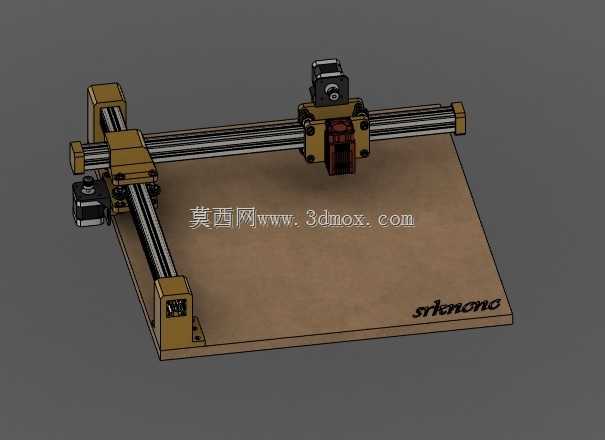

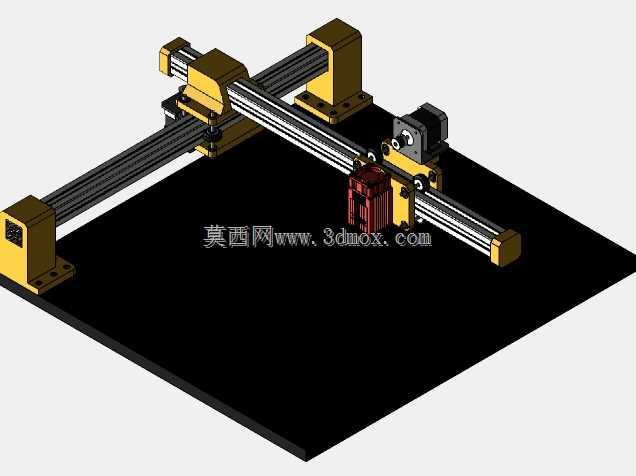

桌面级激光加工设备最容易被忽略的加工适配问题，集中在机架型材选型与运动轴安装基准的匹配度上，这款双轴激光打标设备直接选用3030规格工业铝型材搭建主体框架，省去了额外焊接机架的二次加工工序，型材自带的T型槽可以直接作为导轨安装基准面，不用额外铣削安装平面，大幅降低了小批量加工时的基准找正成本。

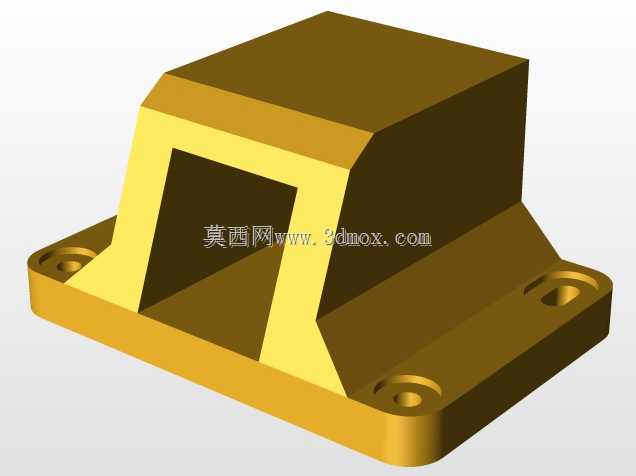

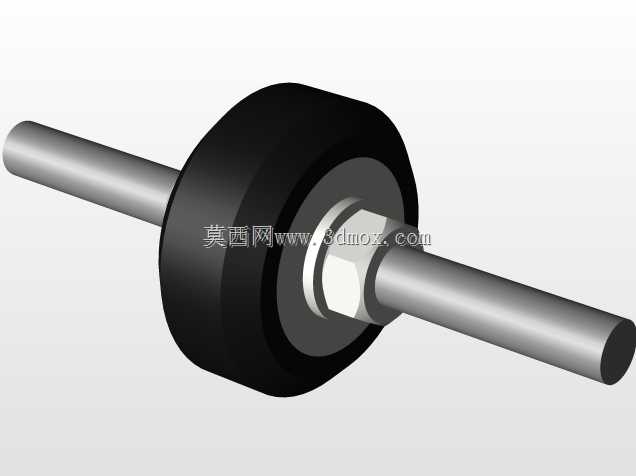

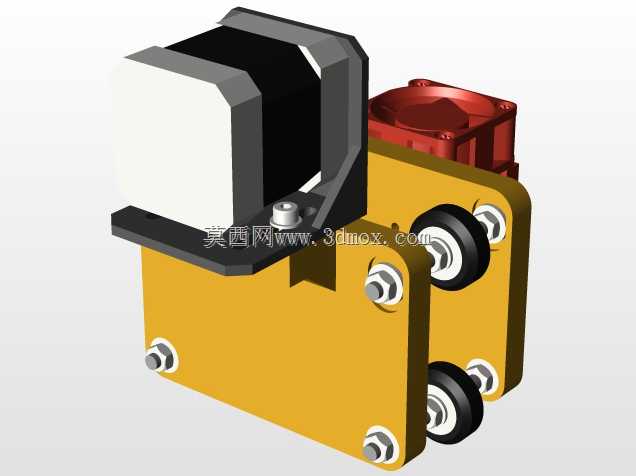

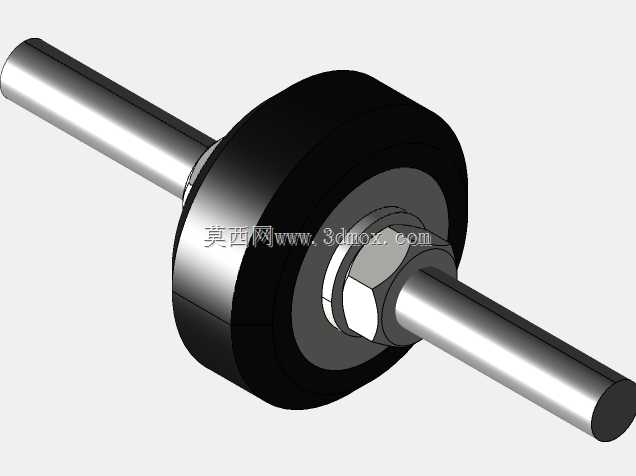

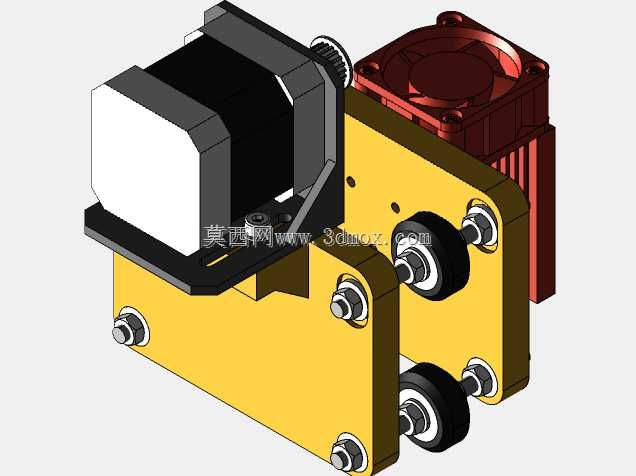

激光头滑座与X轴导轨的配合间隙预留了0.02mm的公差带，既不会因为过盈配合导致运动卡滞，也不会因为间隙过大出现高速走位时的激光头抖动，加工薄木板、亚克力这类易烧蚀材料时，走线边缘不会出现锯齿状毛边。Y轴两端的同步带轮安装座做了沉孔嵌入设计，同步带张紧调节螺丝藏在型材槽内，不会突出机架表面刮碰待加工板材，工作台面直接采用密度板作为承载基底，表面做了哑光防火处理，激光反射率远低于金属台面，不会出现反射激光灼烧工件背面的问题。

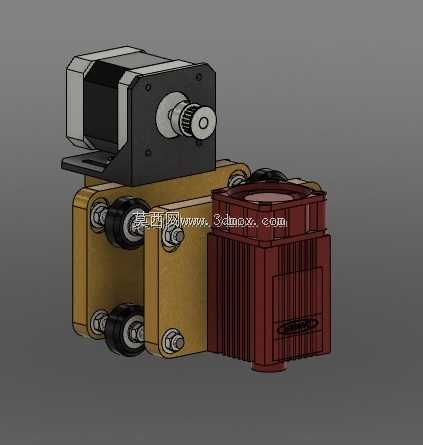

走线槽顺着铝型材内侧槽位布置，步进电机的动力线与激光头的控制线分槽排布，避免电机启停时的电磁干扰影响激光功率输出，激光头的焦距调节旋钮设置在滑座侧方，更换不同焦距的激光透镜时，不用拆解滑座护罩就能直接完成焦距校准。设备四角的脚垫做了高度可调设计，放置在不平整的工作台面上时，单独调节对应脚垫就能让整个机架保持水平，避免双轴运动时出现重力偏移导致的走位误差。

激光头的散热风道直接对着激光模组的发热核心，连续工作两小时以上，模组外壳温度能稳定控制在42摄氏度以内，不会因为过热出现激光功率衰减，加工幅面覆盖常规A4尺寸板材，完全满足小批量文创产品打标、薄材切割的加工需求，所有连接螺丝都选用内六角圆柱头螺丝，和铝型材槽位完全适配，装配时不用额外准备异形扳手，后期维护拆解的效率能提升近四成。
