户外敞开式高压变电站整体布置结构

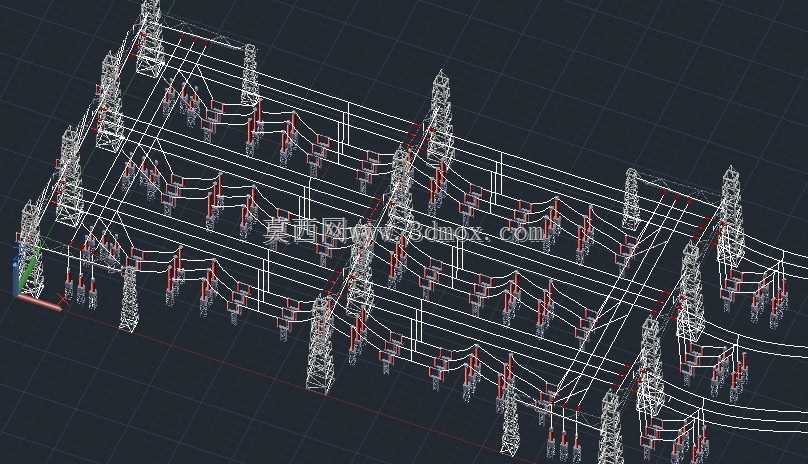

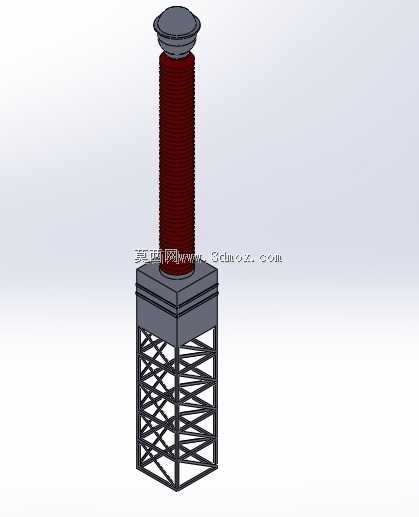

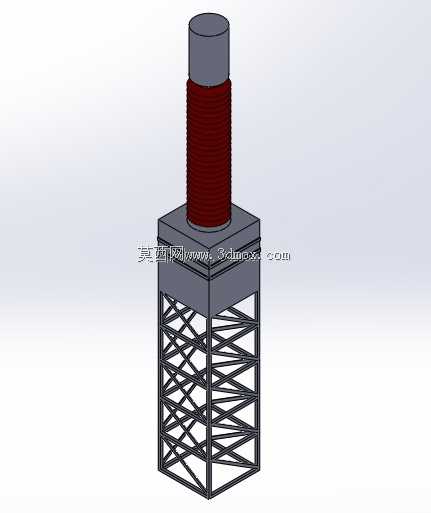

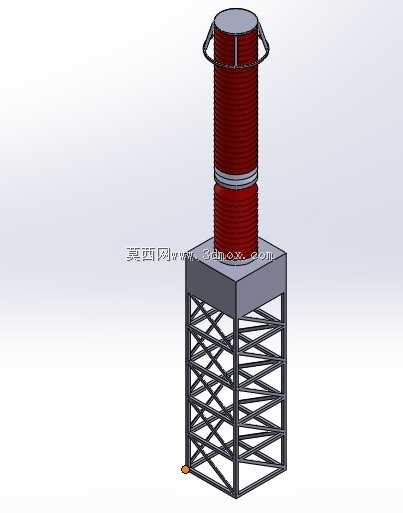

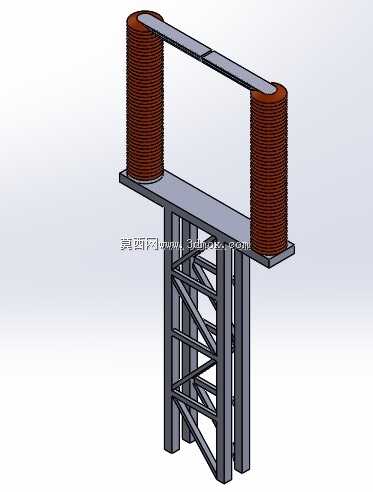

该模型还原的是户外敞开式高压交流变电站的全场区布置结构，这类设施是电力输配网络中的核心节点，主要承担高压电能的电压转换、回路分合、故障隔离与电能分配功能，广泛应用于区域电网枢纽、工业集中区供电、长距离输电线路落点等场景，是连接上游输电线路与下游配电网络的关键电气枢纽。整个场区采用分列式户外敞开式布局，所有高压带电设备均通过高耸的格构式钢架构支撑架设，架构按照电压等级与功能分区成排排布，相邻架构之间通过软母线完成电气连接，母线下方对应布置各间隔的断路器、隔离开关、电流电压互感器、避雷器等核心电气设备，整体排布严格遵循高压配电装置的安全净距要求，不同电压等级的带电体之间、带电体与接地架构之间、带电体与场区巡检通道之间均预留了足够的安全距离，既满足带电作业的绝缘安全要求，也预留了设备运维、检修更换的操作空间。设计过程中首先依据变电站的设计容量、进出线回路数确定整体场区的长宽边界，按照主变压器布置区、高压进线区、中低压出线区、无功补偿区的功能逻辑划分场地块，再根据各电压等级的外绝缘要求确定架构高度、相间距与间隔宽度，格构式架构采用等边角钢拼接的桁架结构，在保证结构强度、可抵御当地最大风荷载与覆冰荷载的前提下尽可能减少钢材用量，架构底部通过预埋地脚螺栓与场区混凝土基础固定，安装边界与基础预埋件的位置完全对应，避免现场安装时出现错位偏差。所有电气设备的接线端子位置均与母线的弧垂高度匹配，软母线的弧垂参数按照当地最高、最低环境温度下的伸缩量计算确定，避免温度变化导致母线拉应力过大或弧垂过大引发放电间隙不足的问题。断路器采用立式单列布置，操作机构侧朝向巡检通道，方便运维人员日常巡检与故障操作，主变压器区域预留了设备运输通道与吊装作业空间，满足后期主变更换、大修的作业需求，整个场区的接地网沿着架构基础通长布置，所有金属架构、设备外壳均与接地网可靠连接，保障站内人员与设备的运行安全。
