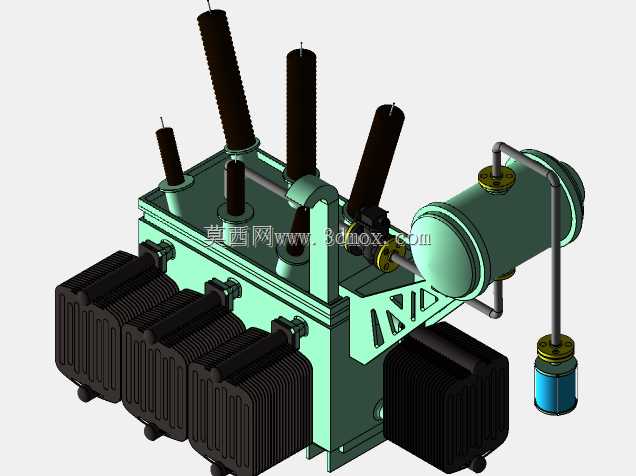

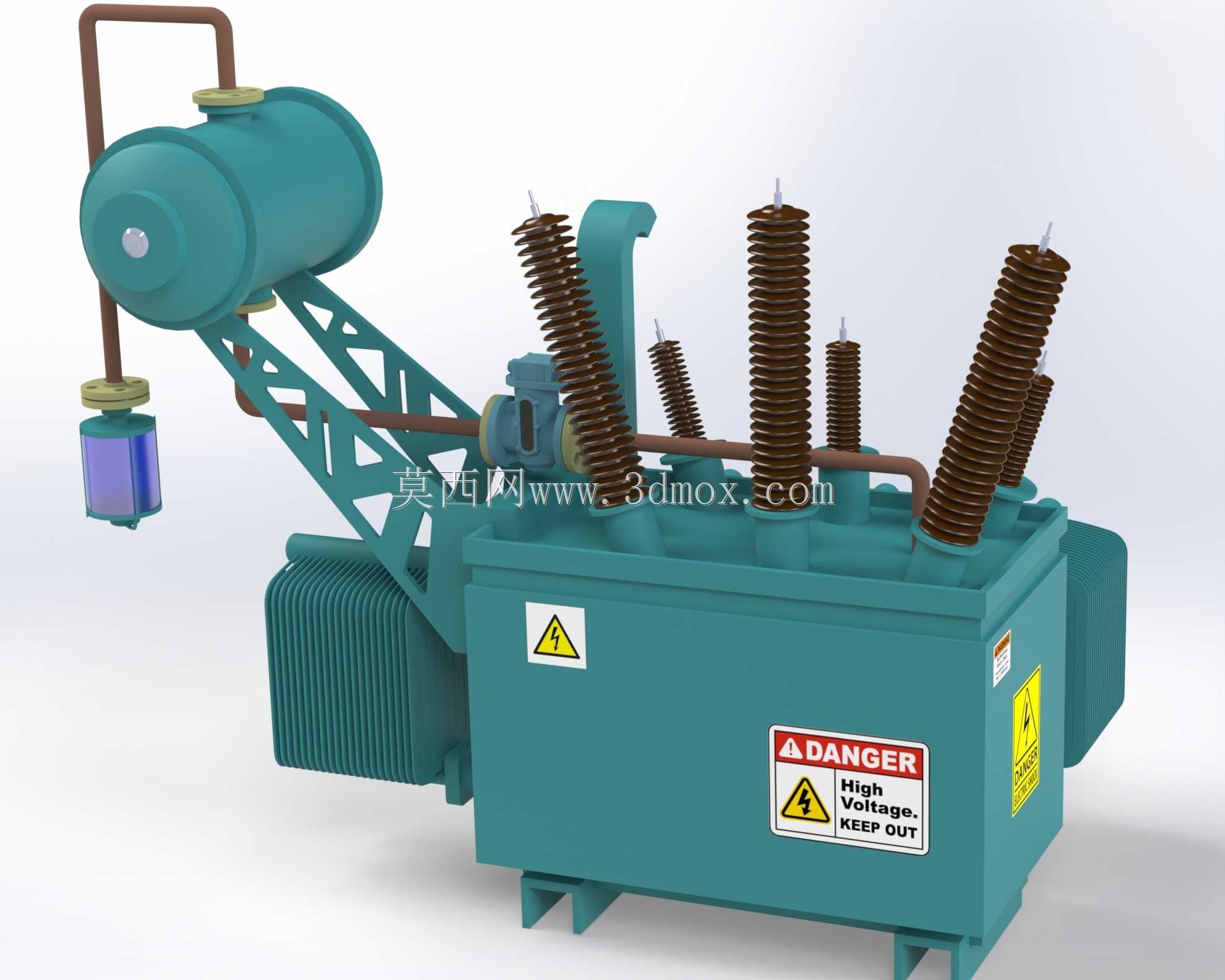

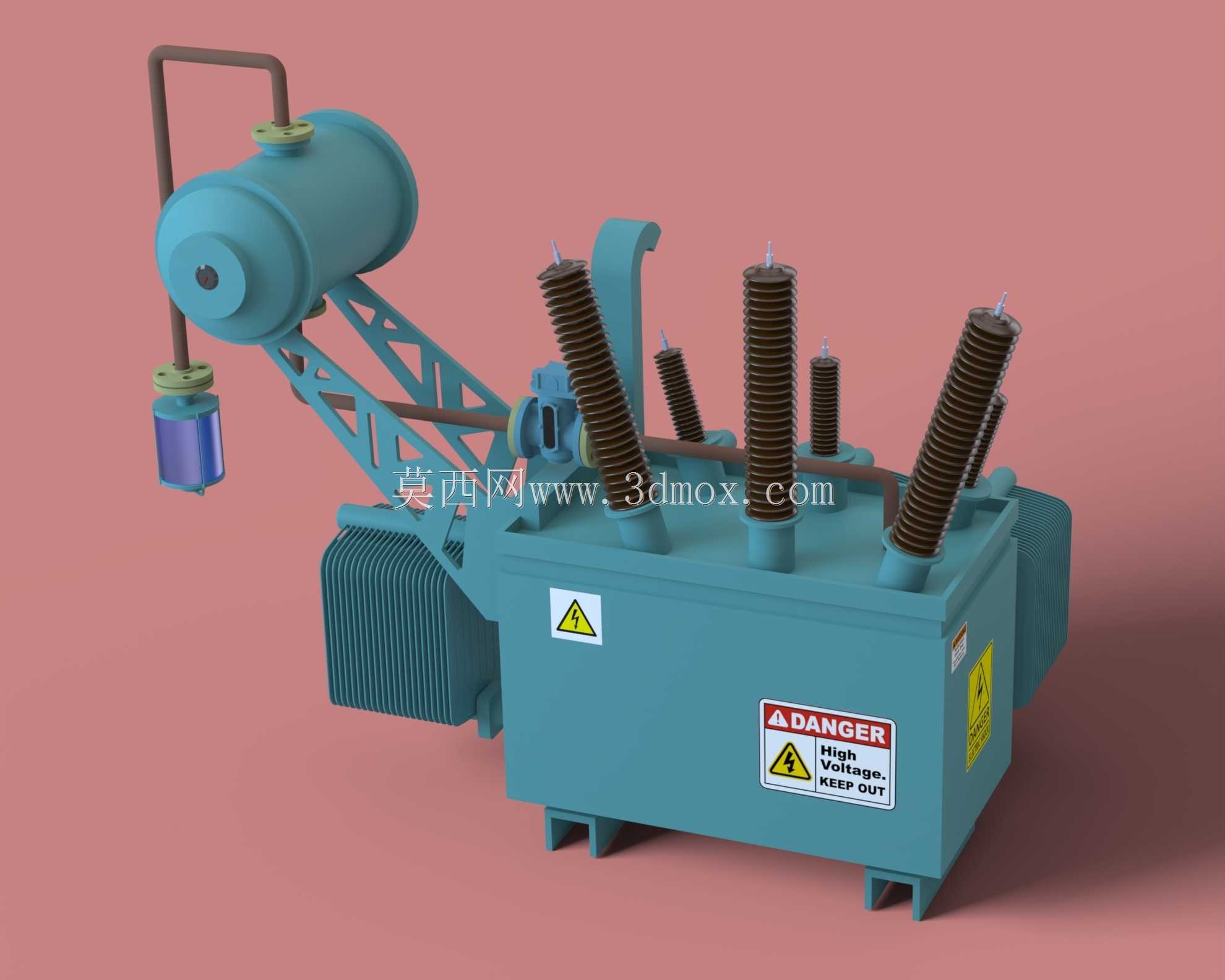

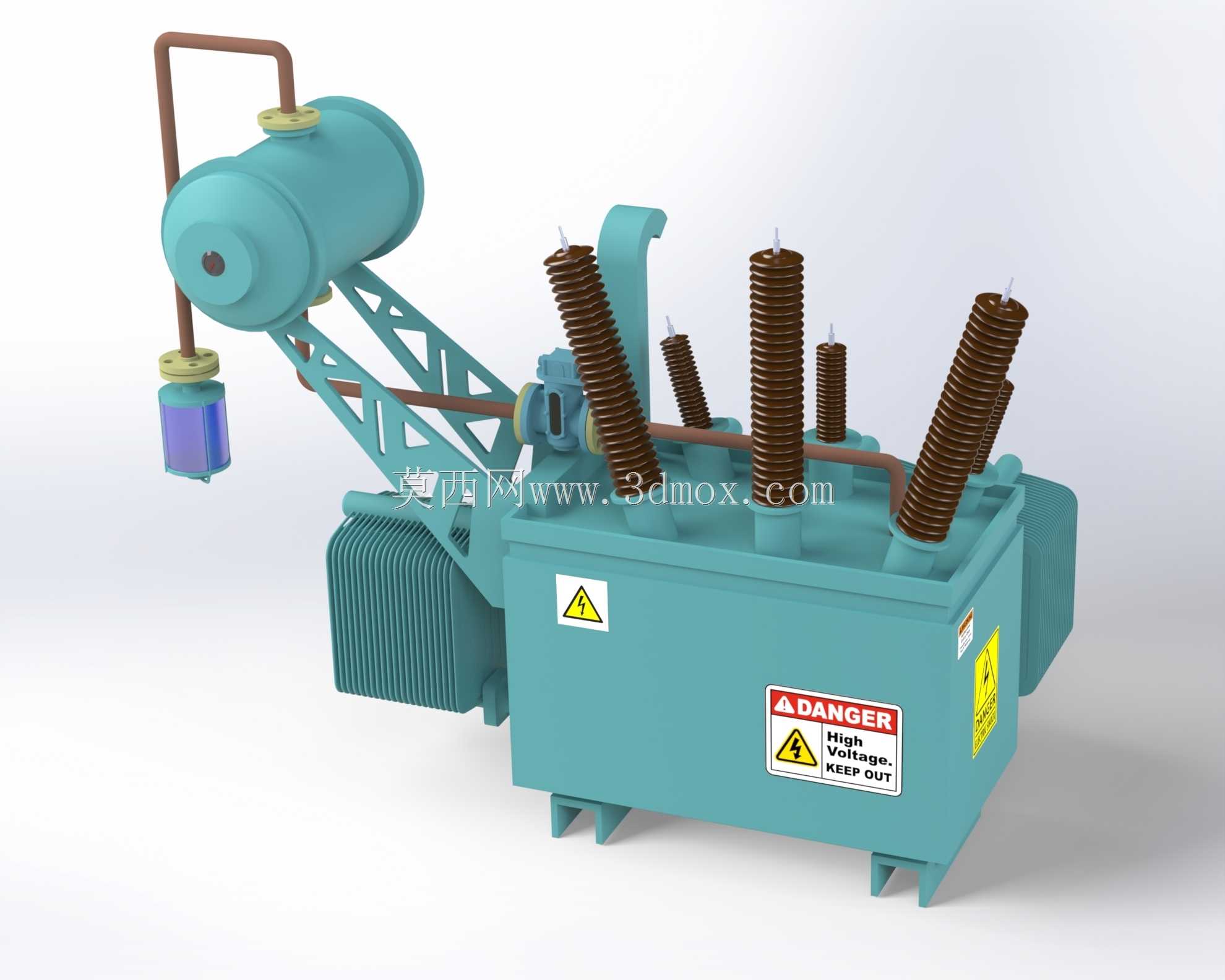

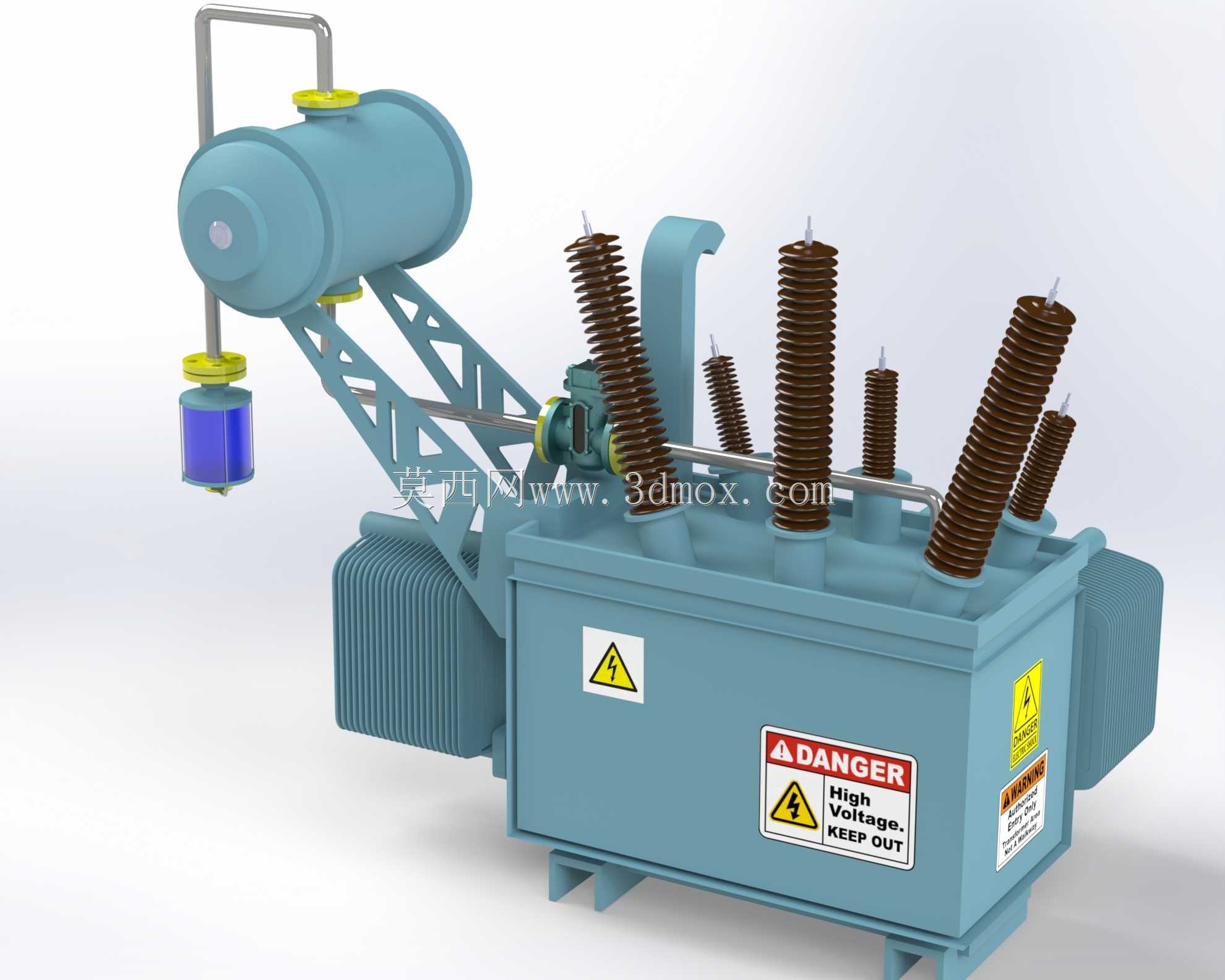

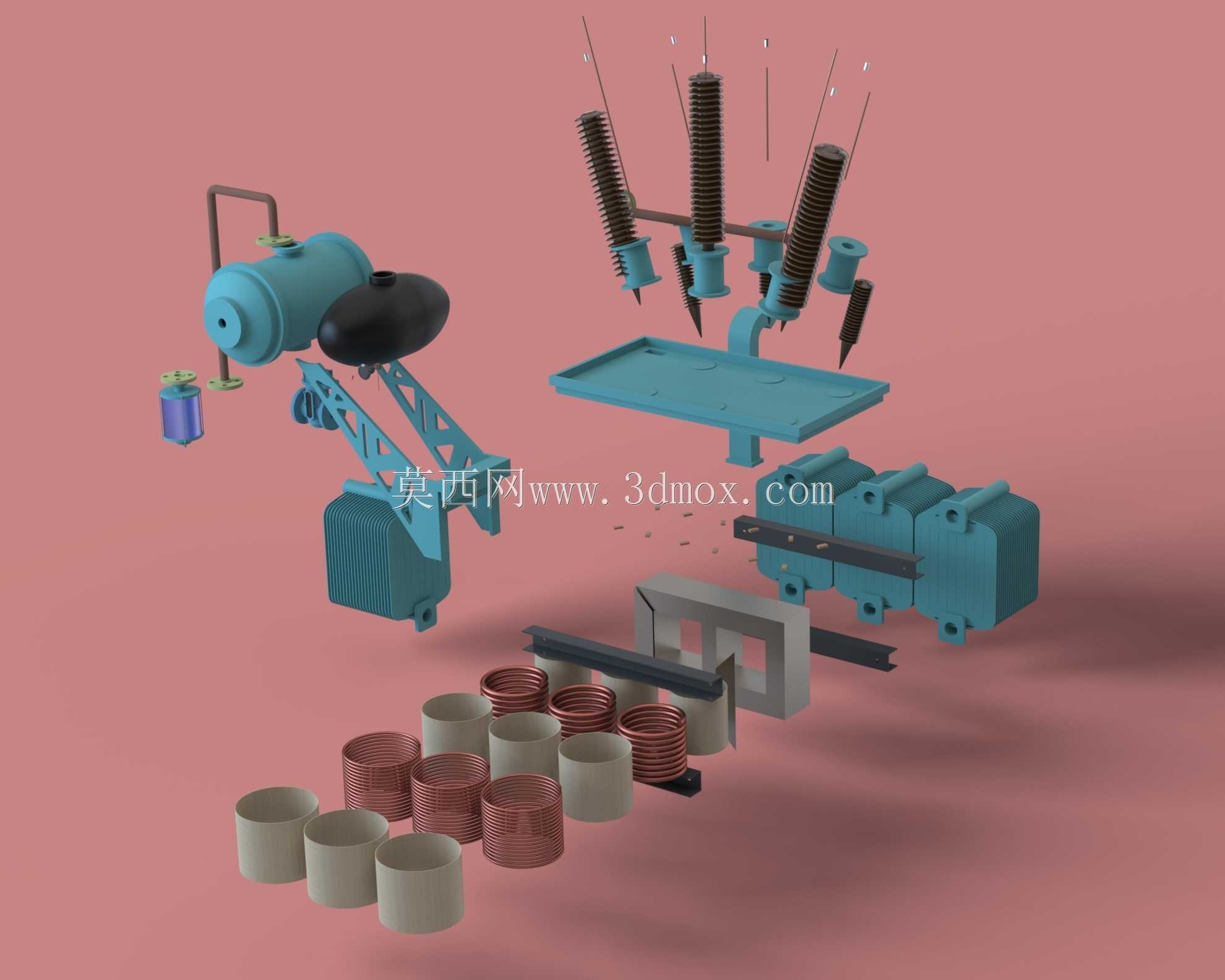

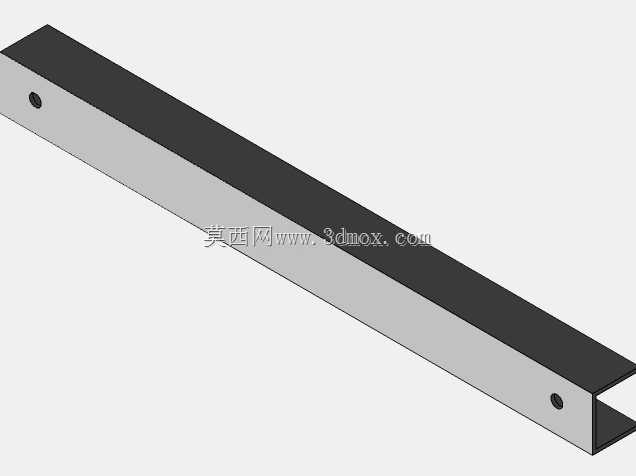

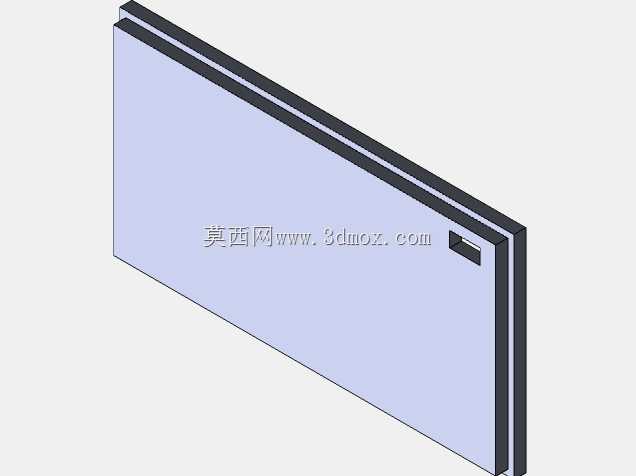

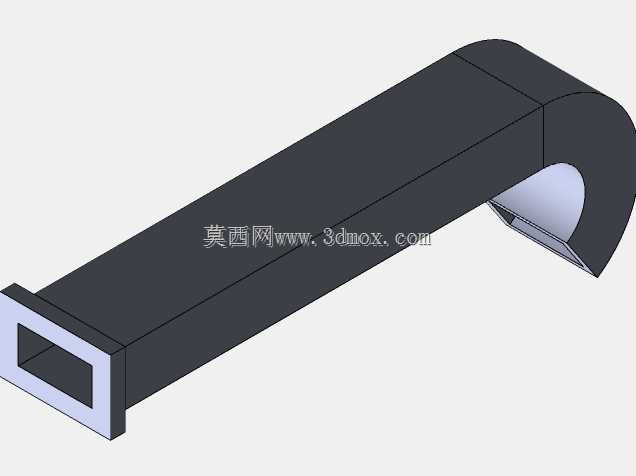

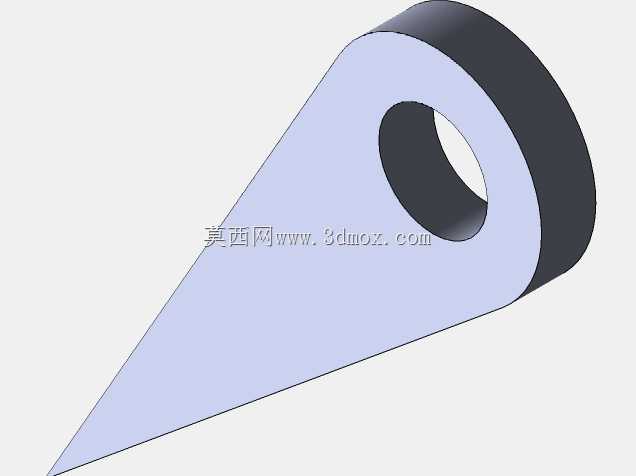

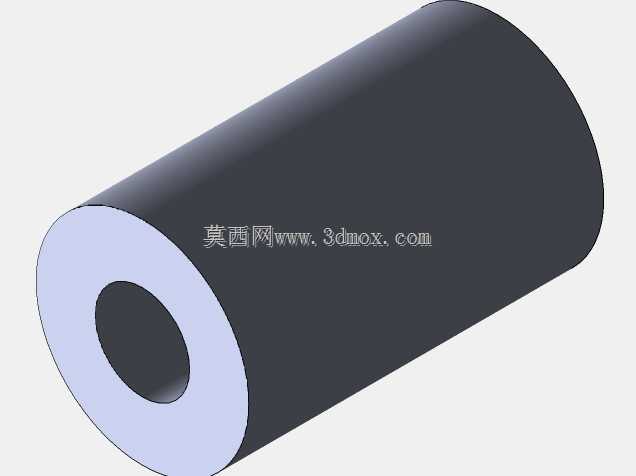

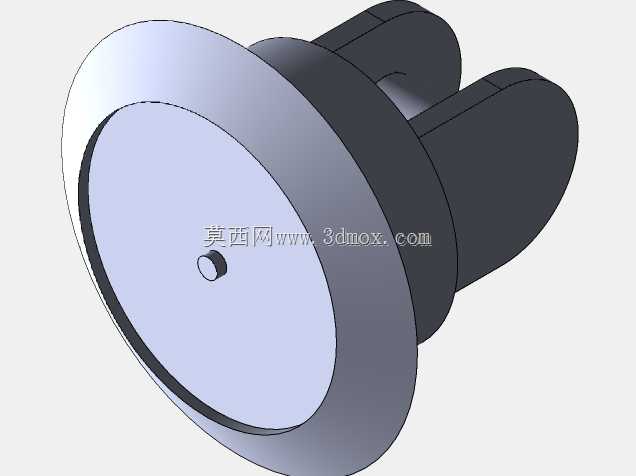

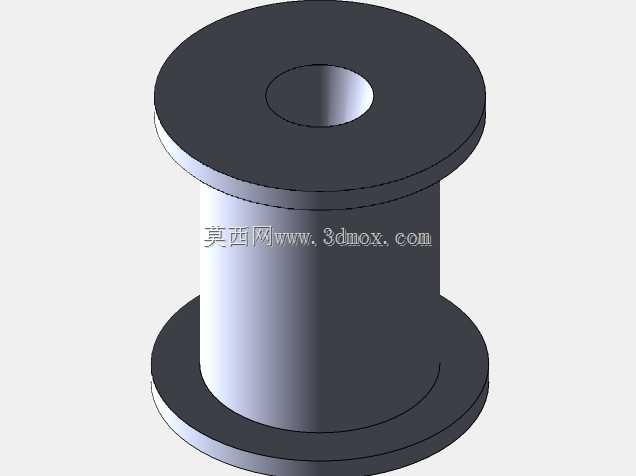

50KVA油浸式降压变压器全结构装配

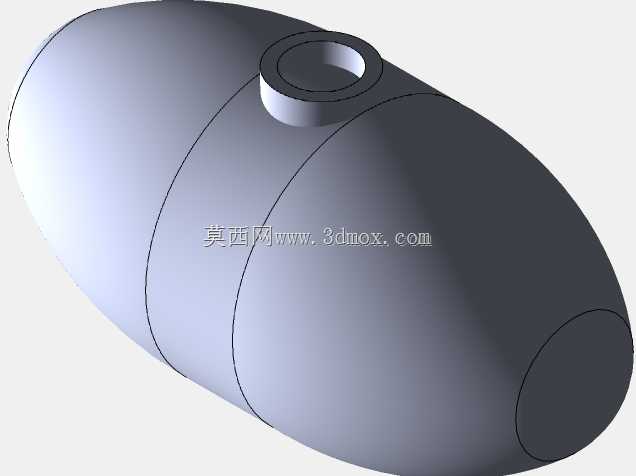

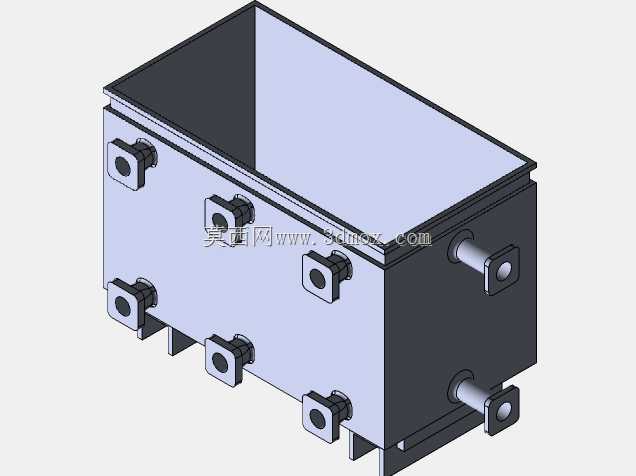

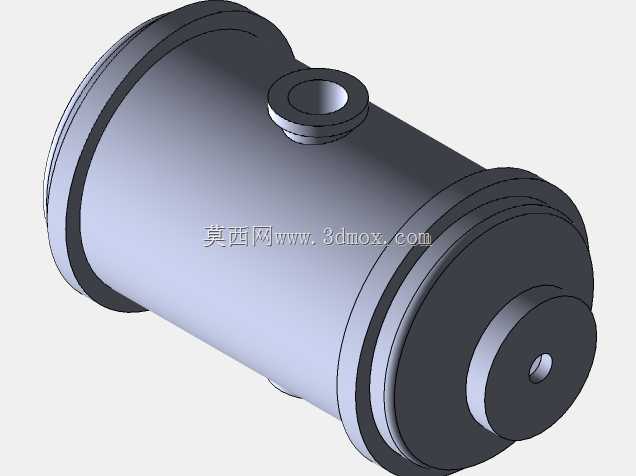

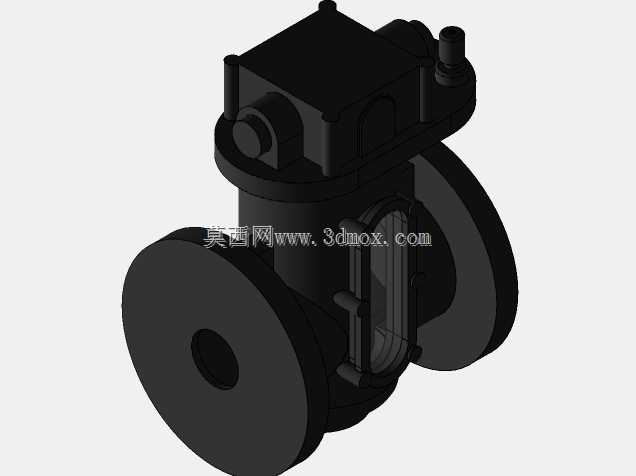

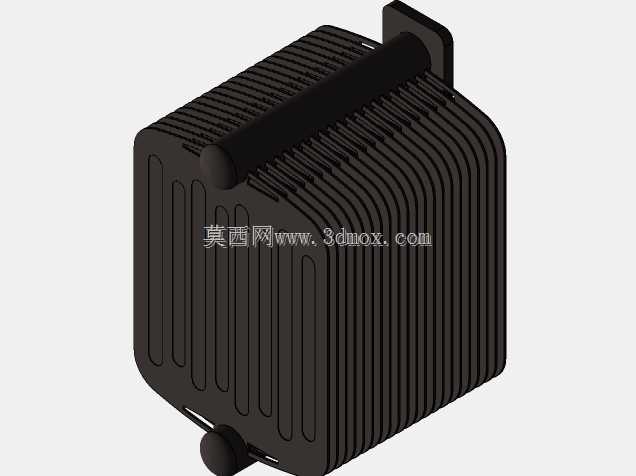

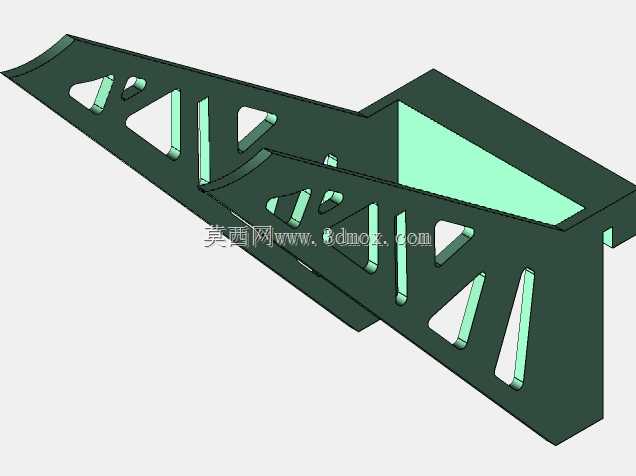

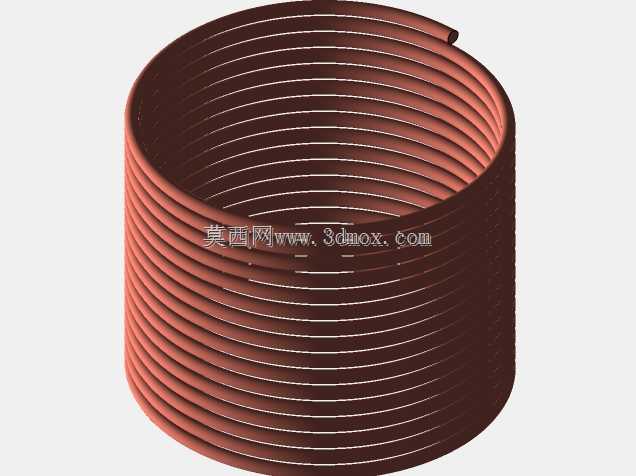

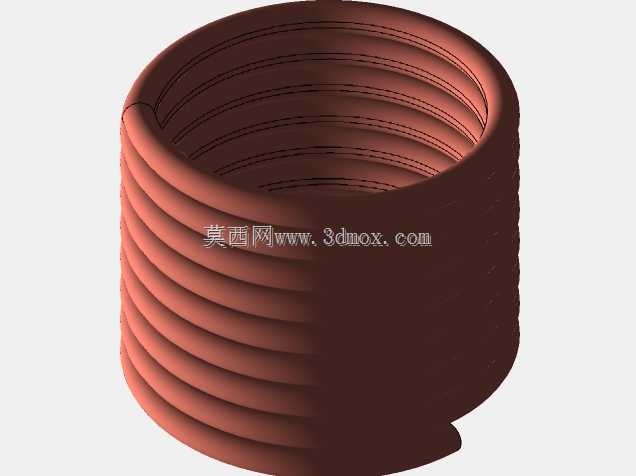

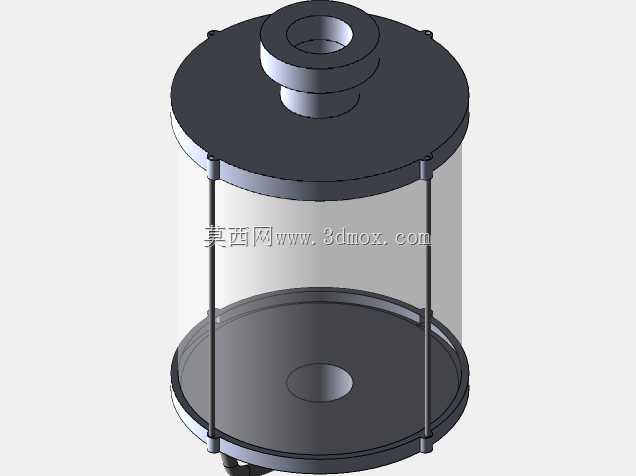

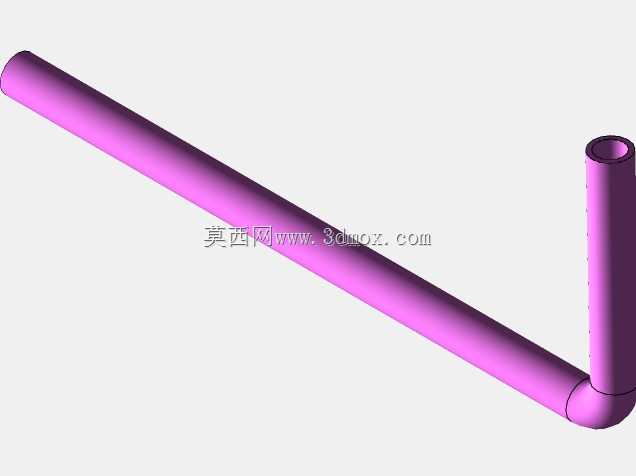

油浸式配电变压器的现场装配常出现储油柜连管应力集中、套管密封面错位、散热器片组与箱沿贴合不严的隐患，这套50KVA级降压变压器的结构设计，刚好把这些现场容易踩的坑在三维阶段就做了规避。三层绝缘绕组的交替排布没有沿用常规等距层压方案，每层压板的定位凸台做了0.2mm的公差退让，既保证绕组压紧时不会刮破绝缘层，又能让浸漆后绝缘漆充分填充层间缝隙，避免运行中出现局部放电。箱壁上的Buchholz继电器安装座特意做了1.5°的倾斜角，刚好匹配继电器动作需要的油流坡度，不用现场安装时再额外垫垫片调整角度，连座面的密封槽深度都按耐油橡胶垫的压缩率做了精准核算，压缩量控制在30%的最优区间，不会出现压太死橡胶老化快、压太轻渗油的问题。高低压套管的固定法兰和箱盖的连接位做了定位销孔，现场吊装套管时只要对准销子插进去，密封面就完全对齐，不用反复调整角度拧螺栓，能省一半的装配时间。侧边的散热器组不是直接焊在箱壁上，每个散热片的连接管都做了柔性弯折余量，就算箱壁焊接有轻微变形，也能通过管段的微变形抵消应力，不会出现焊缝拉扯开裂漏油的情况。防爆通风口的位置特意避开了储油柜的滴落路径，呼吸器的硅胶罐安装支架做了快拆结构，更换硅胶时不用拆周边的管路，徒手就能拧下固定卡箍。储油柜和油箱之间的连管走了斜向支撑的桁架结构，不是普通的圆管直连，运输过程中的颠簸震动会被桁架的斜撑分散掉，不会出现连管根部焊缝震裂的情况。油箱底部的排污阀位置做了下沉设计，换油时能把箱底的沉积油泥完全排净，不会有残留死角。连箱盖上的警示标识位置都避开了螺栓紧固的操作空间，不会出现拧螺栓时扳手刮掉标识的情况。空气电池储油柜和油位表的连接位做了透明观察段，不用爬上去就能直接看到油位颜色，判断绝缘油的老化程度。所有外露的金属支架都做了圆角过渡，没有尖锐的棱角，现场检修时不会刮伤操作人员的工作服。
