汽车传动系统膜片弹簧离合器总成结构

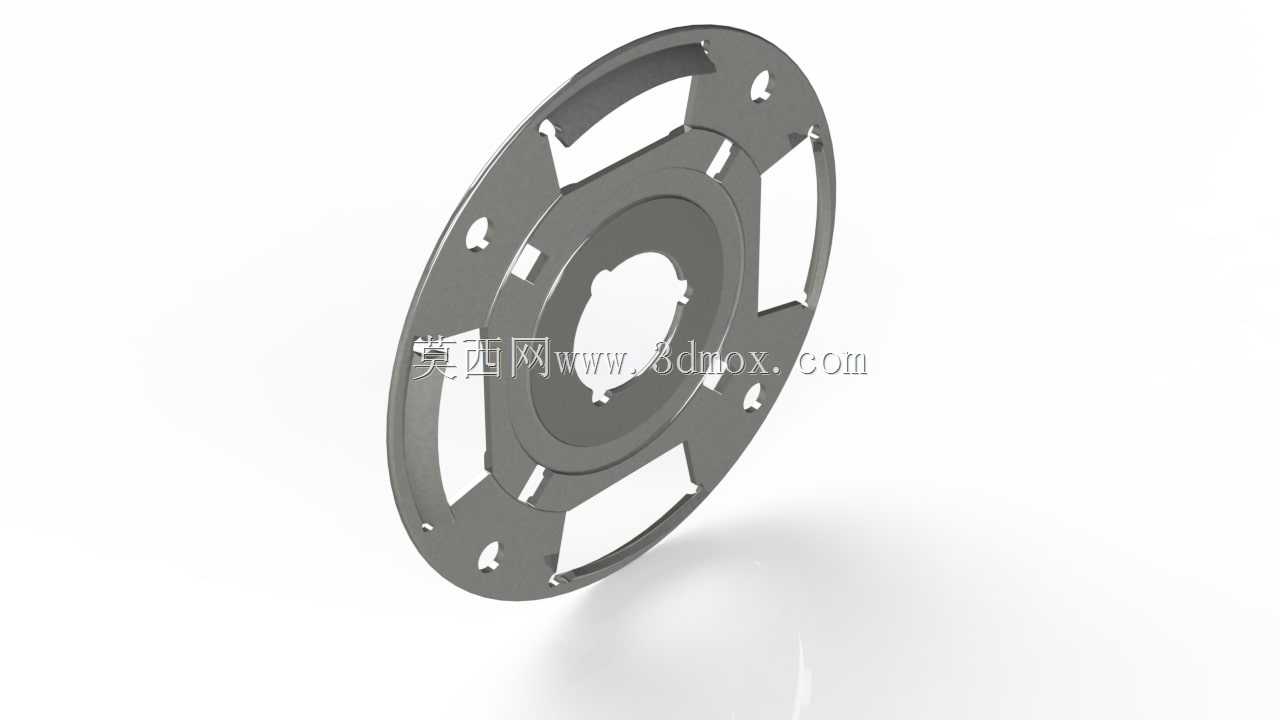

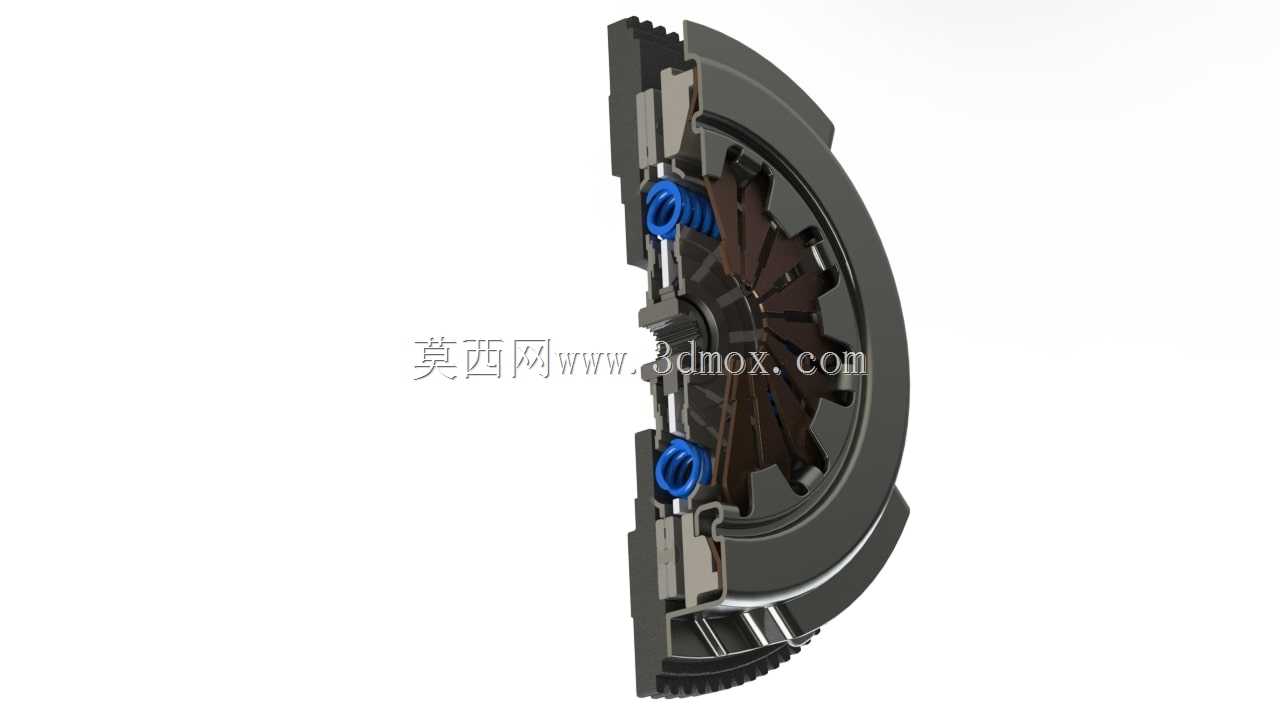

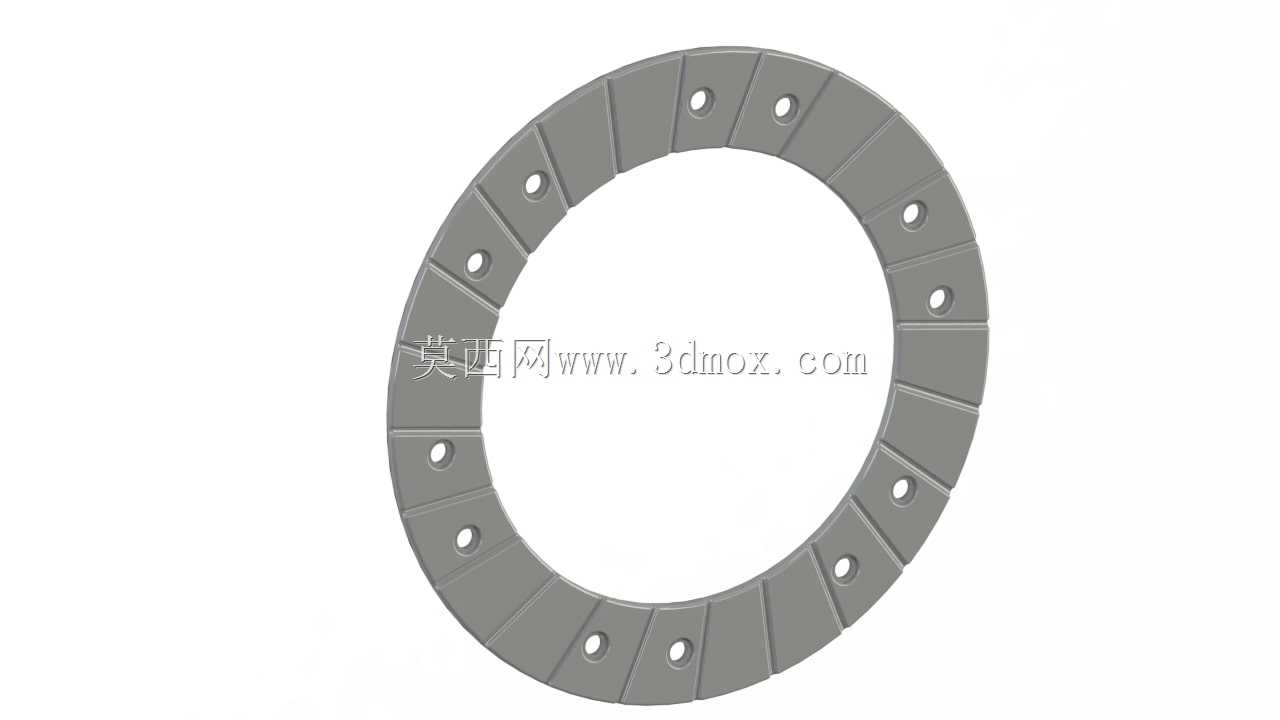

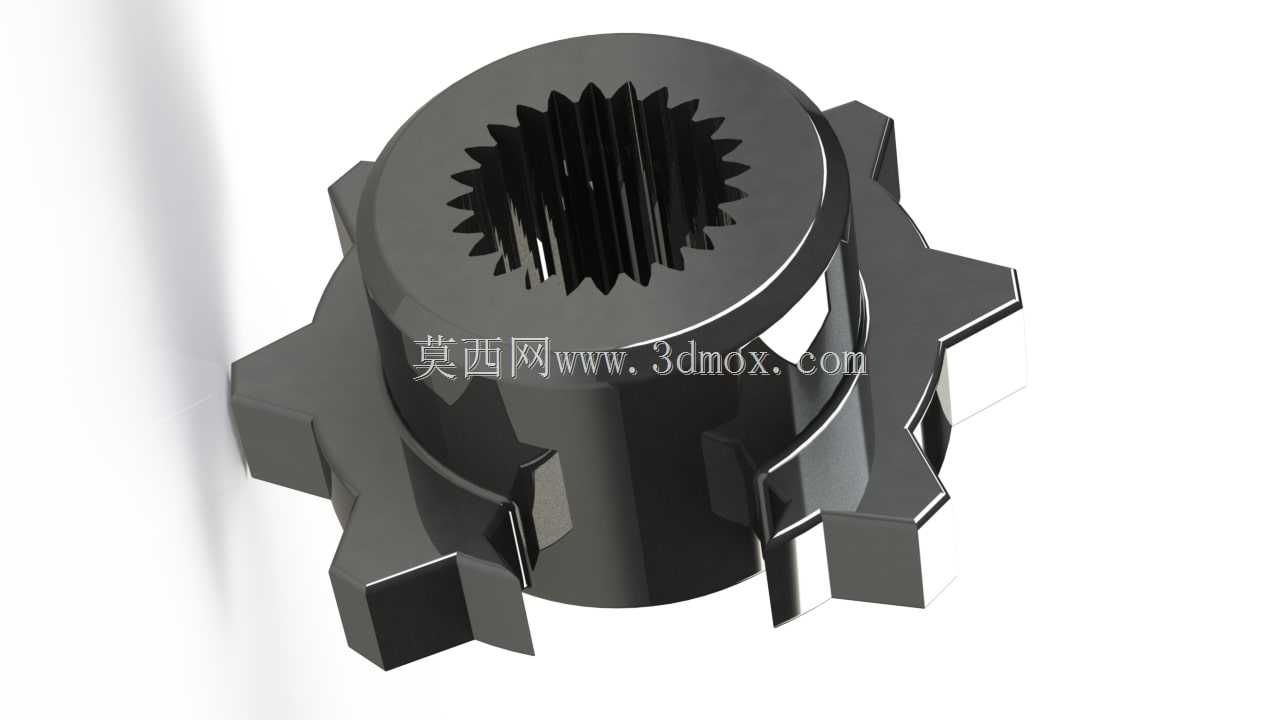

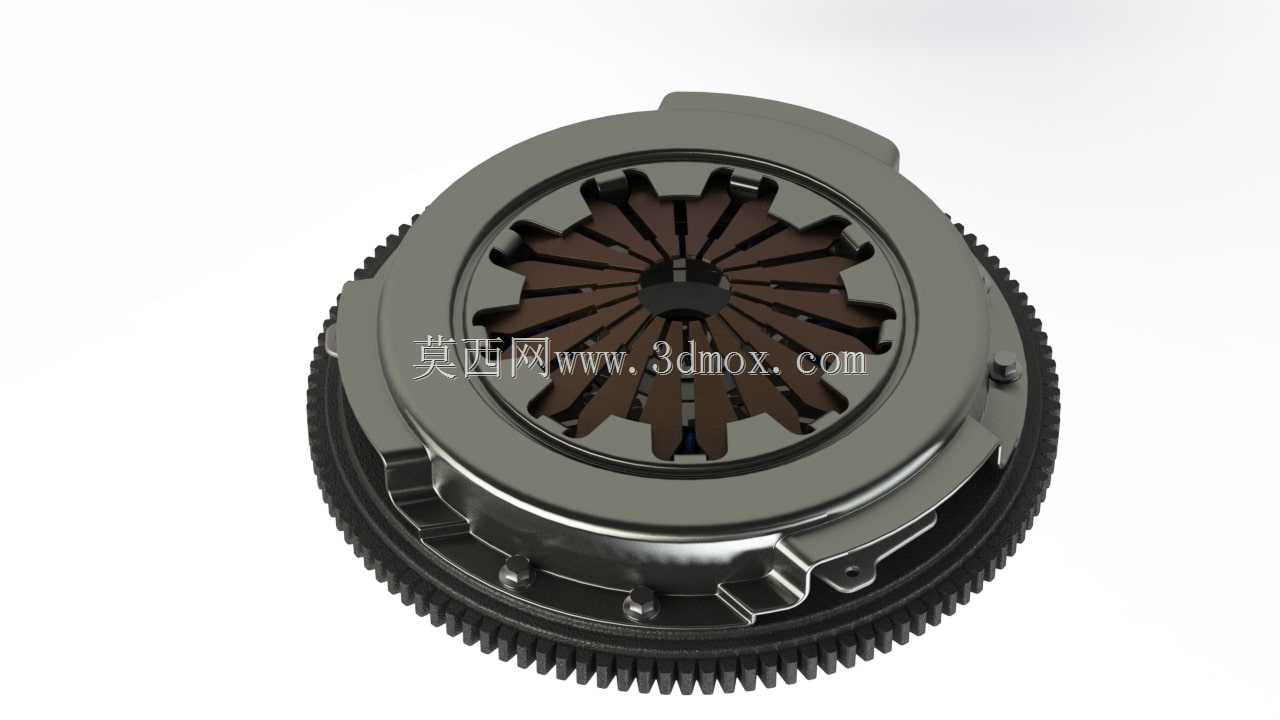

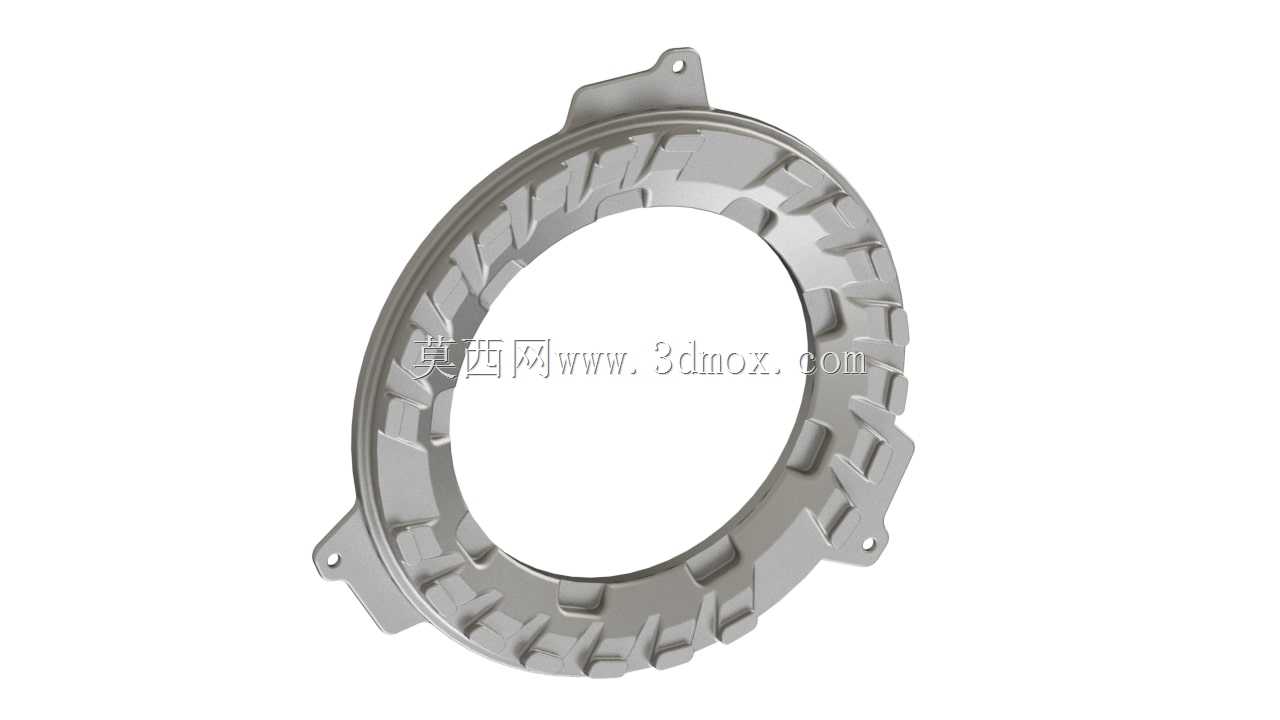

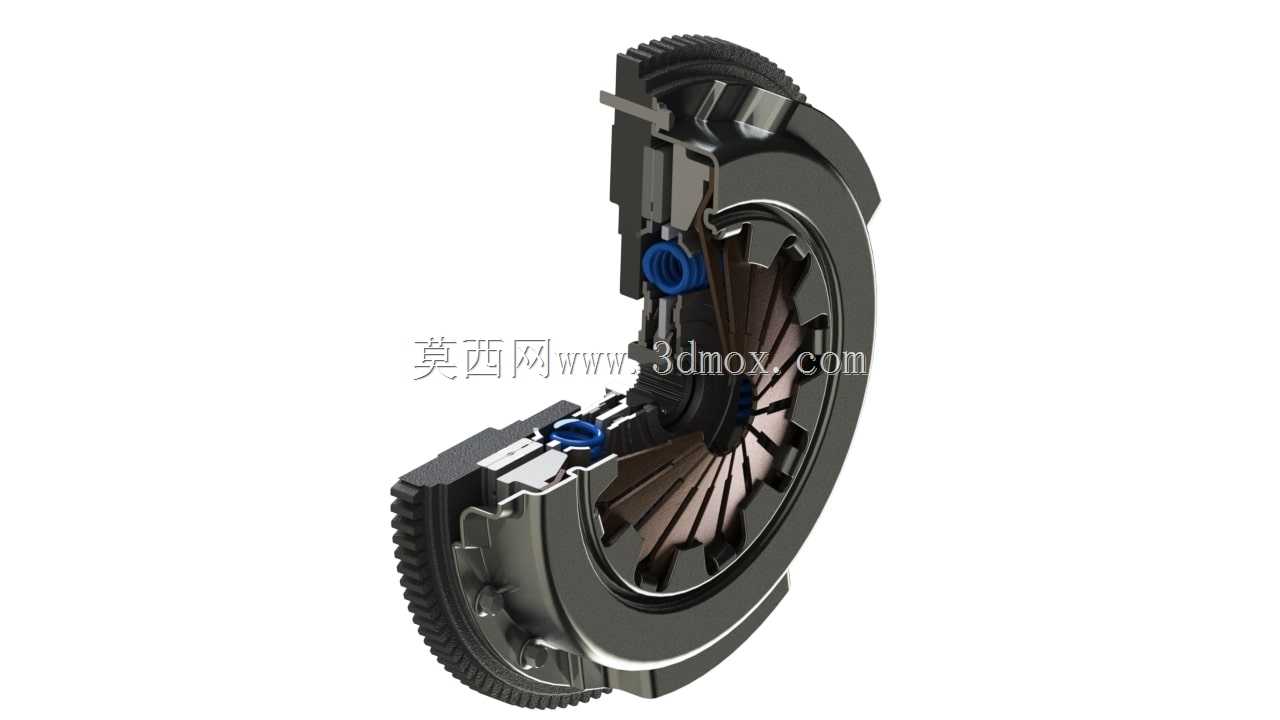

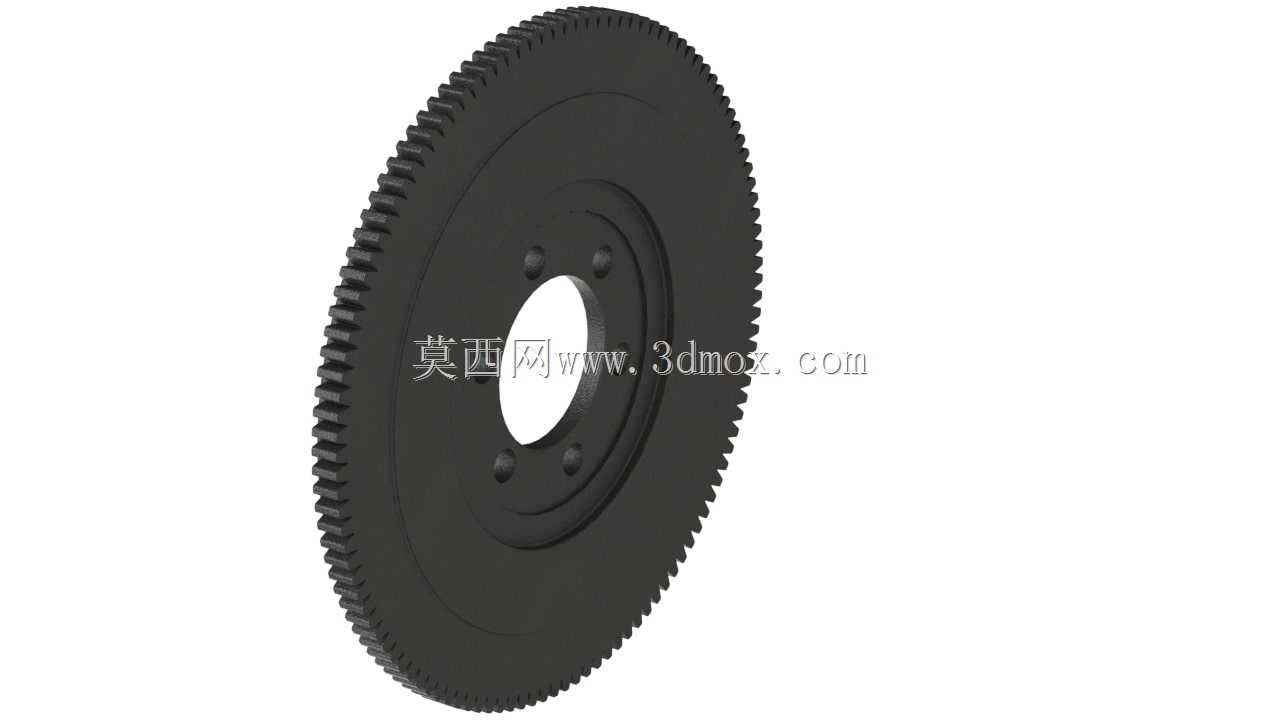

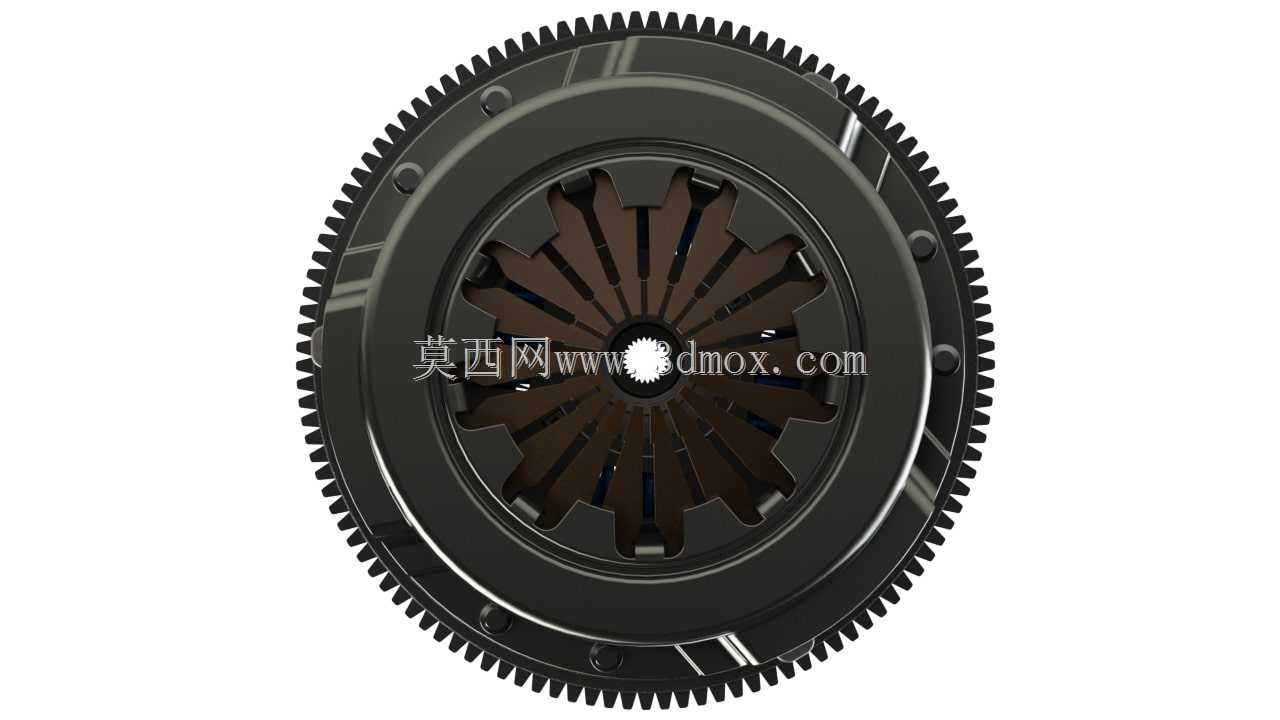

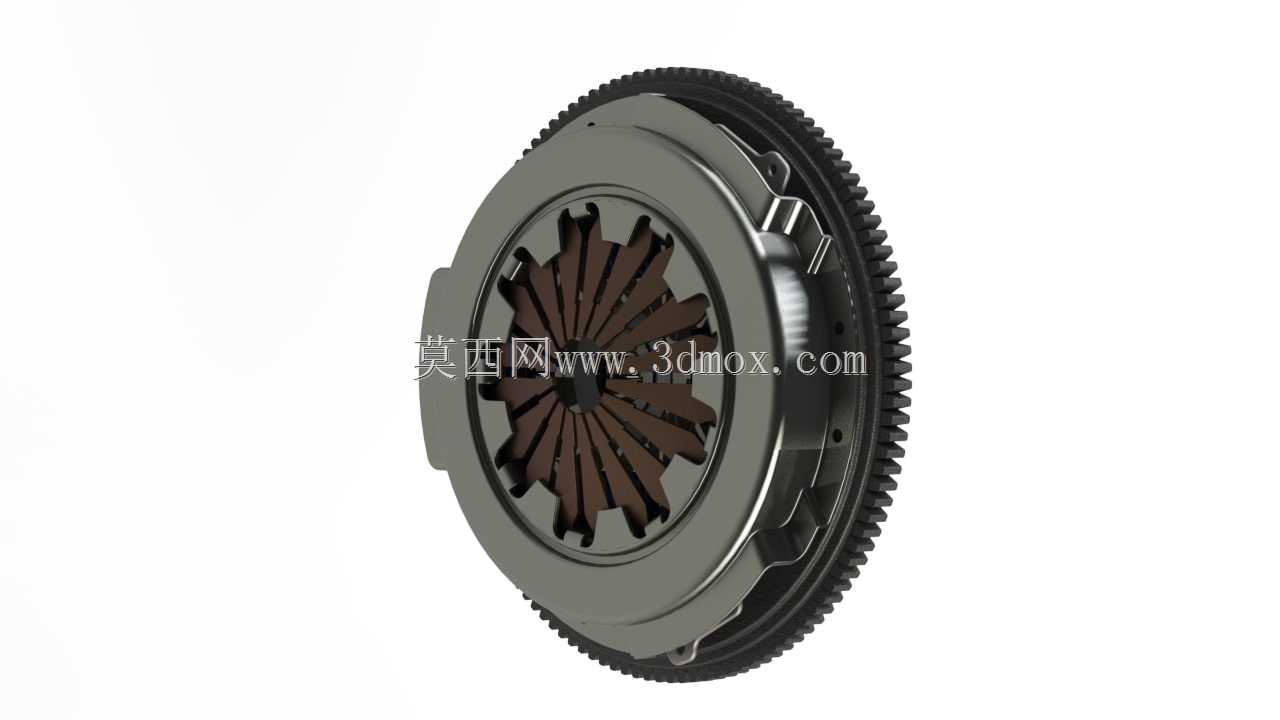

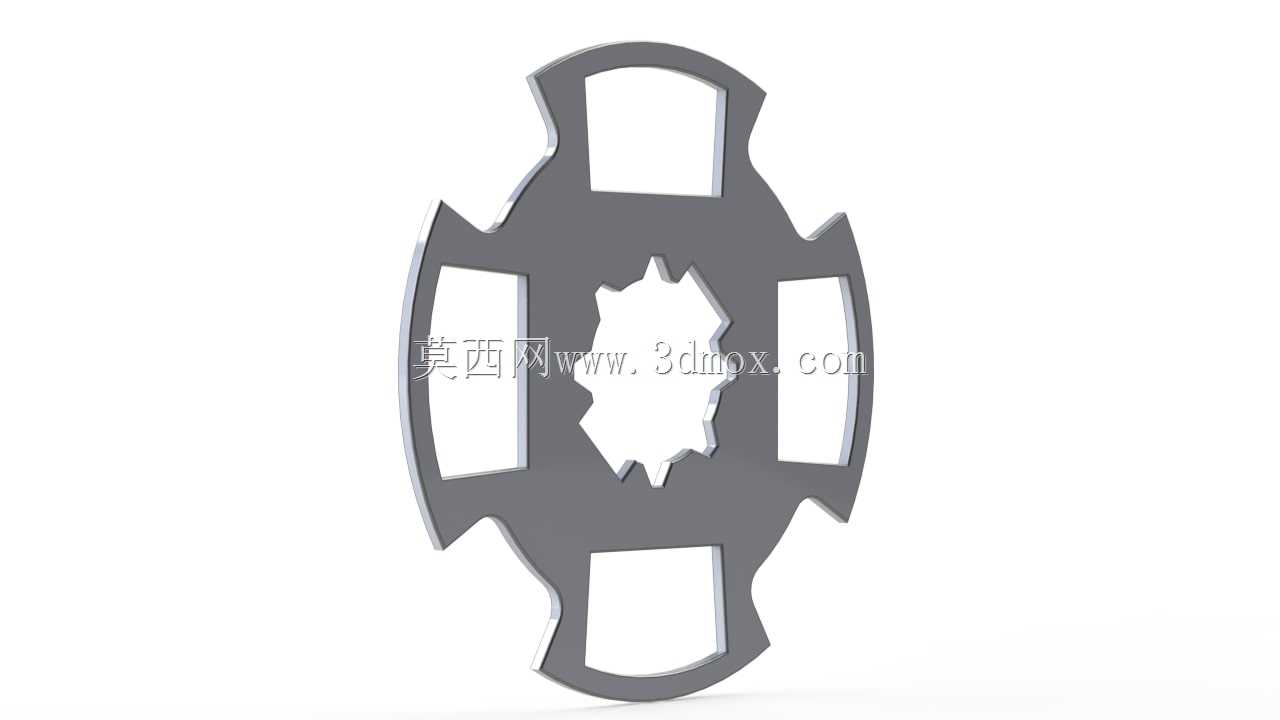

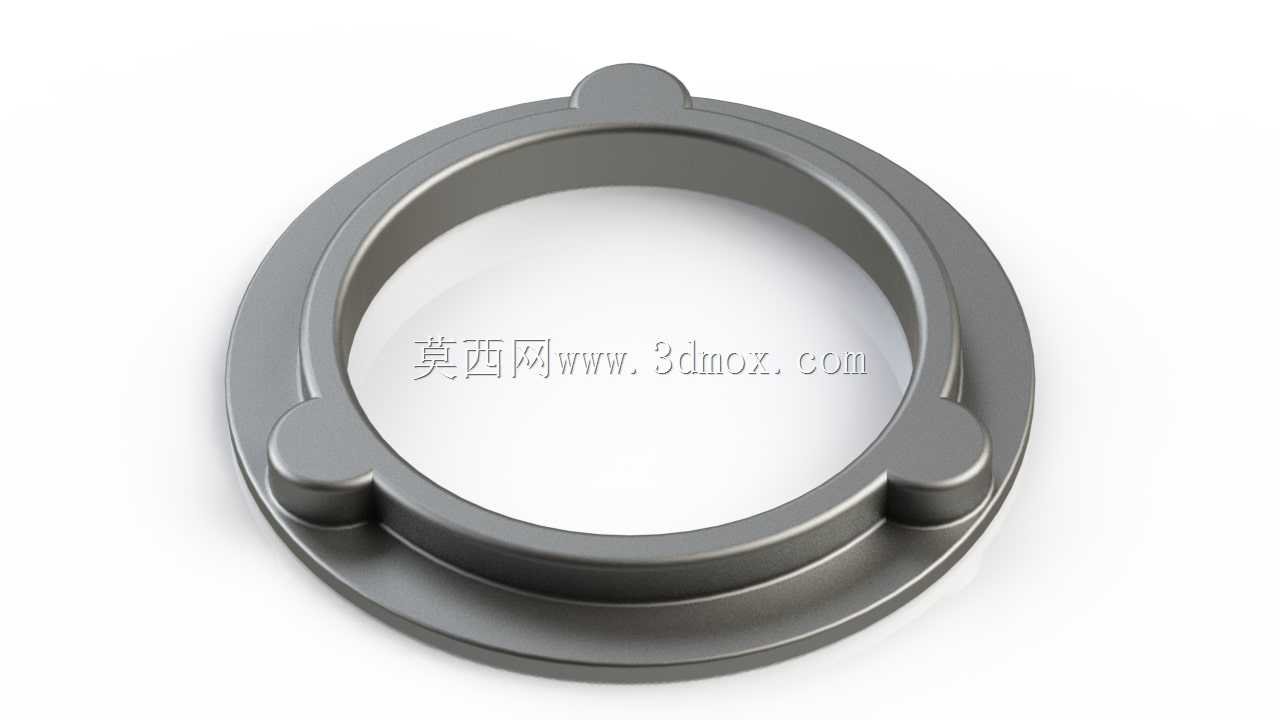

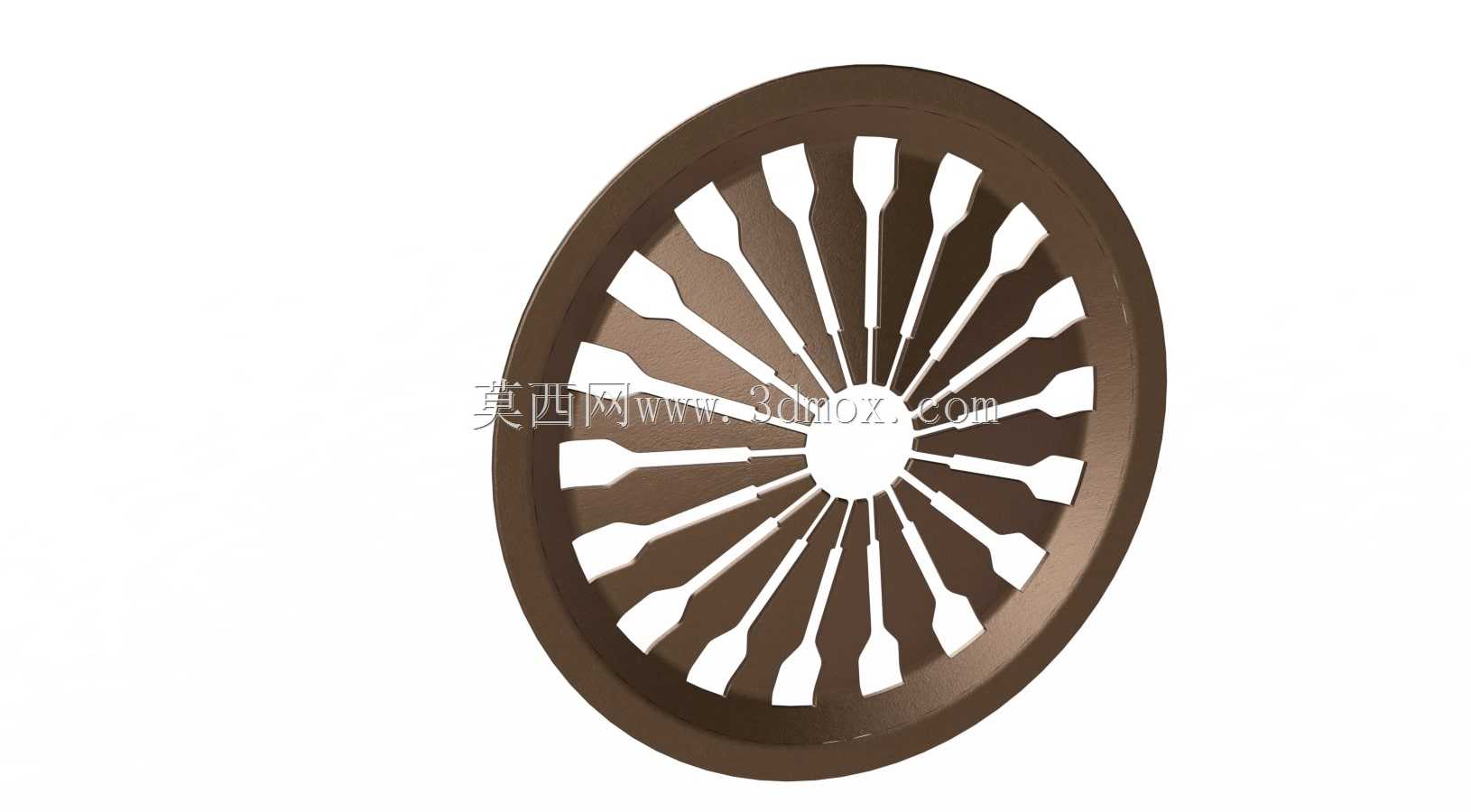

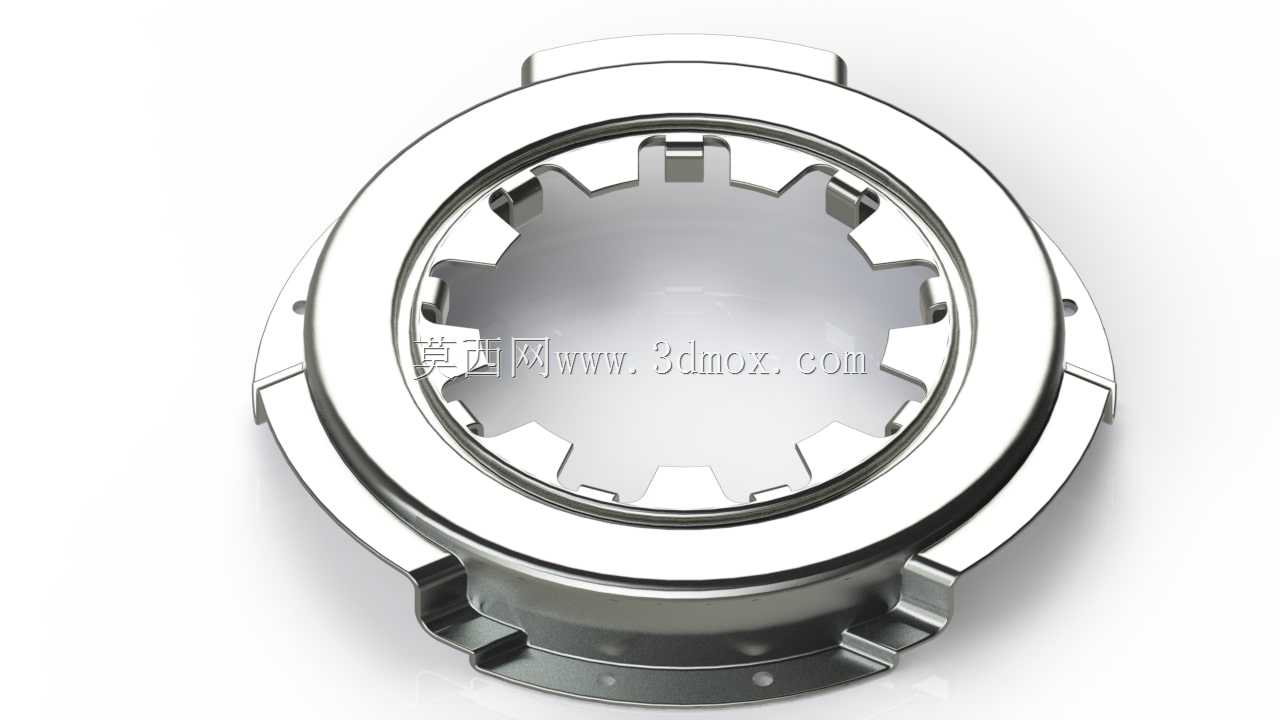

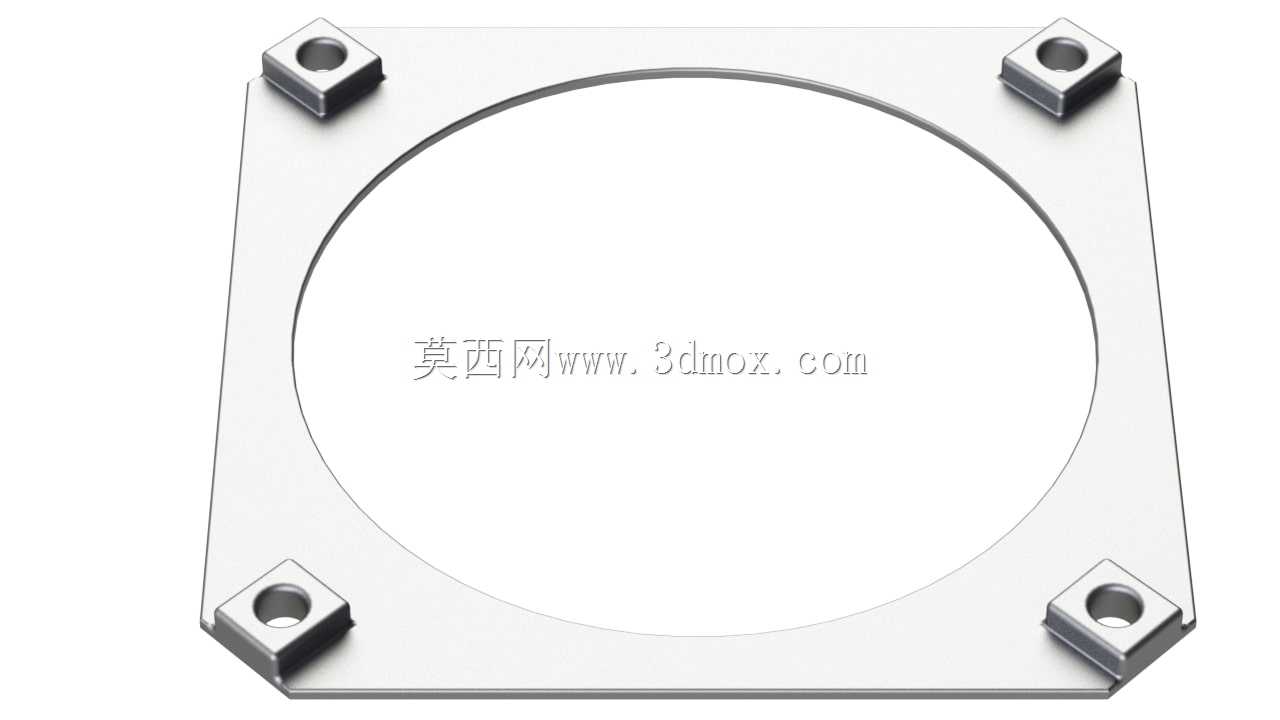

在燃油乘用车与轻型商用车的动力传动链路中，离合器是衔接发动机飞轮输出端与手动变速器输入轴的核心部件，承担着动力接合、临时切断、过载保护的关键作用，直接决定车辆起步平顺性、换挡流畅度与传动系统的使用寿命。这套离合器总成采用乘用车主流的膜片弹簧式结构设计，整体为同轴圆盘式布局，外围集成与发动机曲轴刚性连接的从动飞轮齿圈，齿圈参数匹配常规起动机驱动齿轮模数，可直接适配对应排量发动机的启动啮合需求，飞轮端面的平面度与跳动公差严格控制在传动系统装配要求范围内，保证动力传递过程无偏载抖动。总成核心的压盘组件采用高耐磨铸铁材质，通过周向均匀分布的弹性传动钢片与离合器盖连接，既可以传递压合所需的轴向压力，又能补偿压盘工作过程中受热产生的轴向膨胀量，避免高温工况下出现压力衰减导致的打滑问题。中间的膜片弹簧采用优质弹簧钢冲压成型，沿径向均匀分布的分离指经过端部硬化处理，既作为压紧机构提供均匀的轴向压合力，又兼任分离杠杆的作用，相比传统螺旋弹簧离合器结构更紧凑，轴向尺寸更小，压紧力受转速变化的影响极低，高转速工况下不会出现弹簧离心变形导致的压力下降问题。夹在飞轮与压盘之间的从动盘组件带有多级扭转减震弹簧，可有效吸收发动机运转产生的扭转振动，降低传动系统的共振风险，从动盘摩擦片采用耐温耐磨的复合摩擦材料，保证频繁接合分离工况下的摩擦系数稳定性与使用寿命。设计过程中充分考虑实车安装的边界条件，总成的轴向安装尺寸、盖体上的固定螺栓孔位分布、分离轴承的工作行程范围都匹配主流横置前驱手动变速器的安装接口，无需额外改制即可直接完成动力总成的装配对接。实际装车应用中，这套离合器可覆盖1.6L-2.0L排量自然吸气发动机的动力传输需求，起步时通过控制分离轴承的轴向移动量，让膜片弹簧的压紧力逐步释放，实现动力的平顺接合，避免起步冲击；换挡时完全切断发动机与变速器之间的动力连接，让变速器换挡齿轮副顺利完成啮合切换，减少齿轮打齿磨损；当传动系统承受超过设计阈值的冲击载荷时，摩擦片会出现可控打滑，避免冲击力直接传递到变速器与发动机内部零件，保护核心传动部件不受损坏。整套结构的零件布局充分考虑了散热需求，盖体上预留的通风缺口可在离合器旋转时形成引导气流，带走摩擦片滑磨产生的热量，避免长时间半联动工况下出现摩擦片过热烧蚀的问题，所有运动部件的间隙都经过合理匹配，保证全生命周期内的工作可靠性。
