类差速器结构差动齿轮传动系统

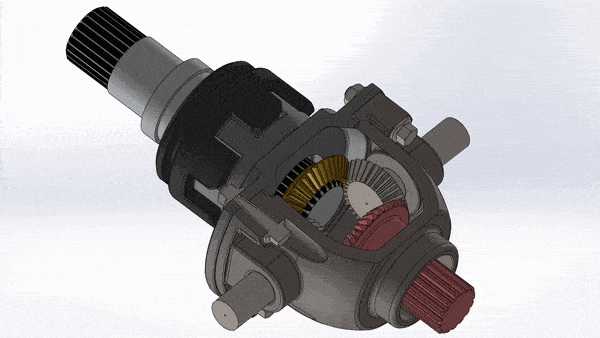

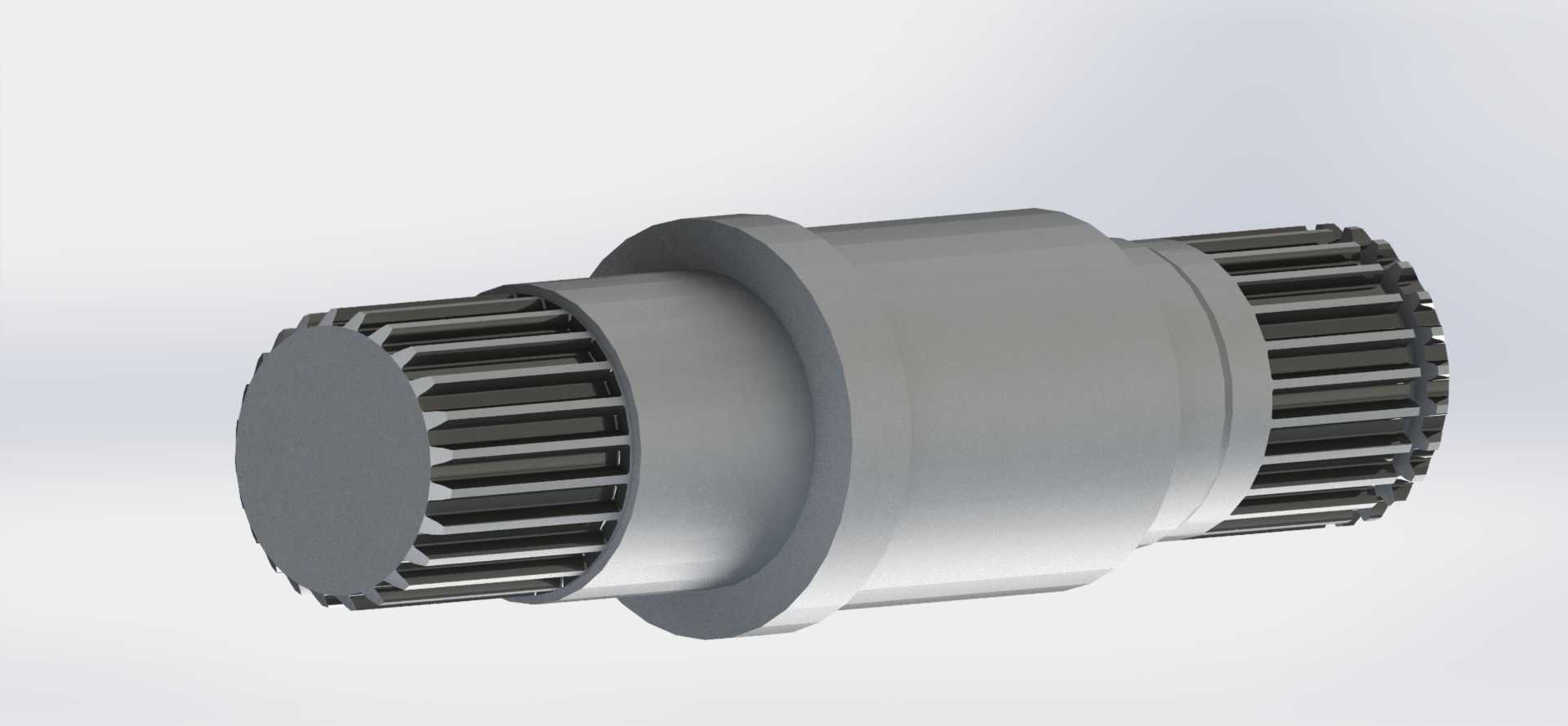

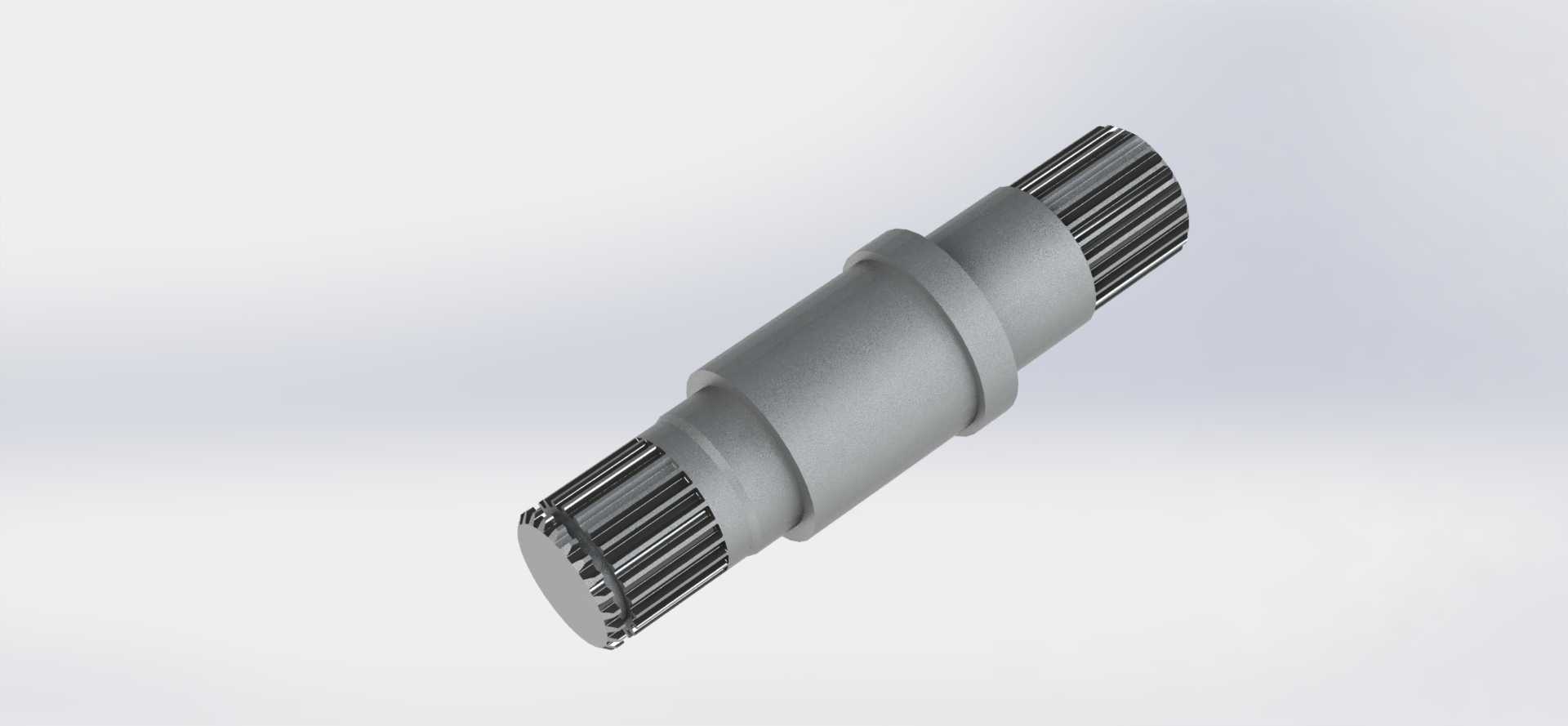

　　这套差动齿轮传动结构，核心逻辑参考成熟车用差速器的动力分配原理，可适配多类需要同轴双向差速输出的传动场景，在小型代步车辆传动、精密输送线分动机构、轻型特种装备动力分配单元中都能找到适配空间。不同于常规定比传动齿轮组，这套结构的核心作用是在动力输入轴持续输入扭矩的状态下，允许两侧横向输出轴以不同转速旋转，同时保证两侧输出扭矩的动态平衡，避免传动系统在转向、负载不均工况下出现的轮组滑移、齿轮卡滞、传动件过载损坏问题。从结构布局来看，整套机构采用同轴分层设计，上部为动力输入轴端，采用花键轴结构作为动力接入接口，可直接匹配联轴器、带轮等常规传动连接件，输入轴通过轴承座与主壳体定位，保证高速旋转下的径向跳动量控制在传动允许公差范围内。

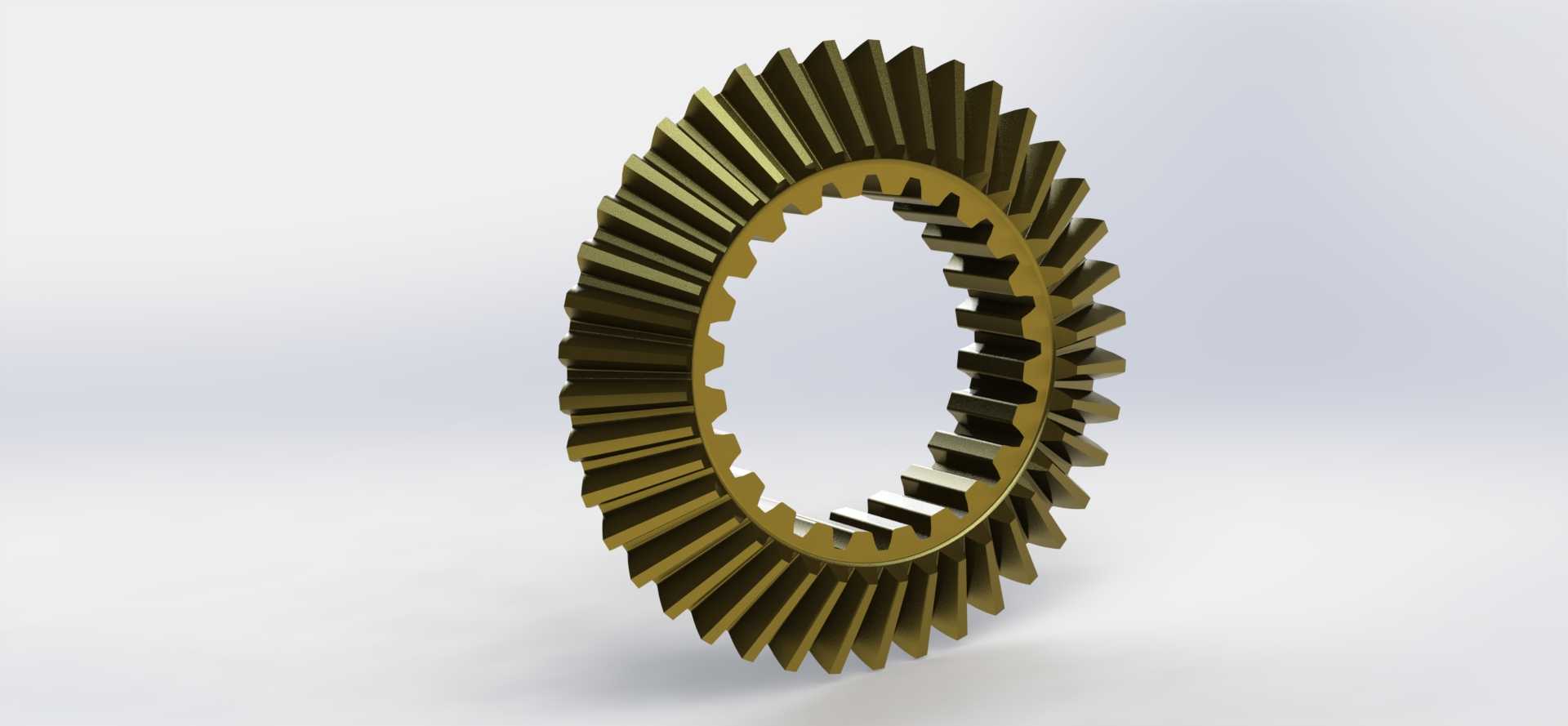

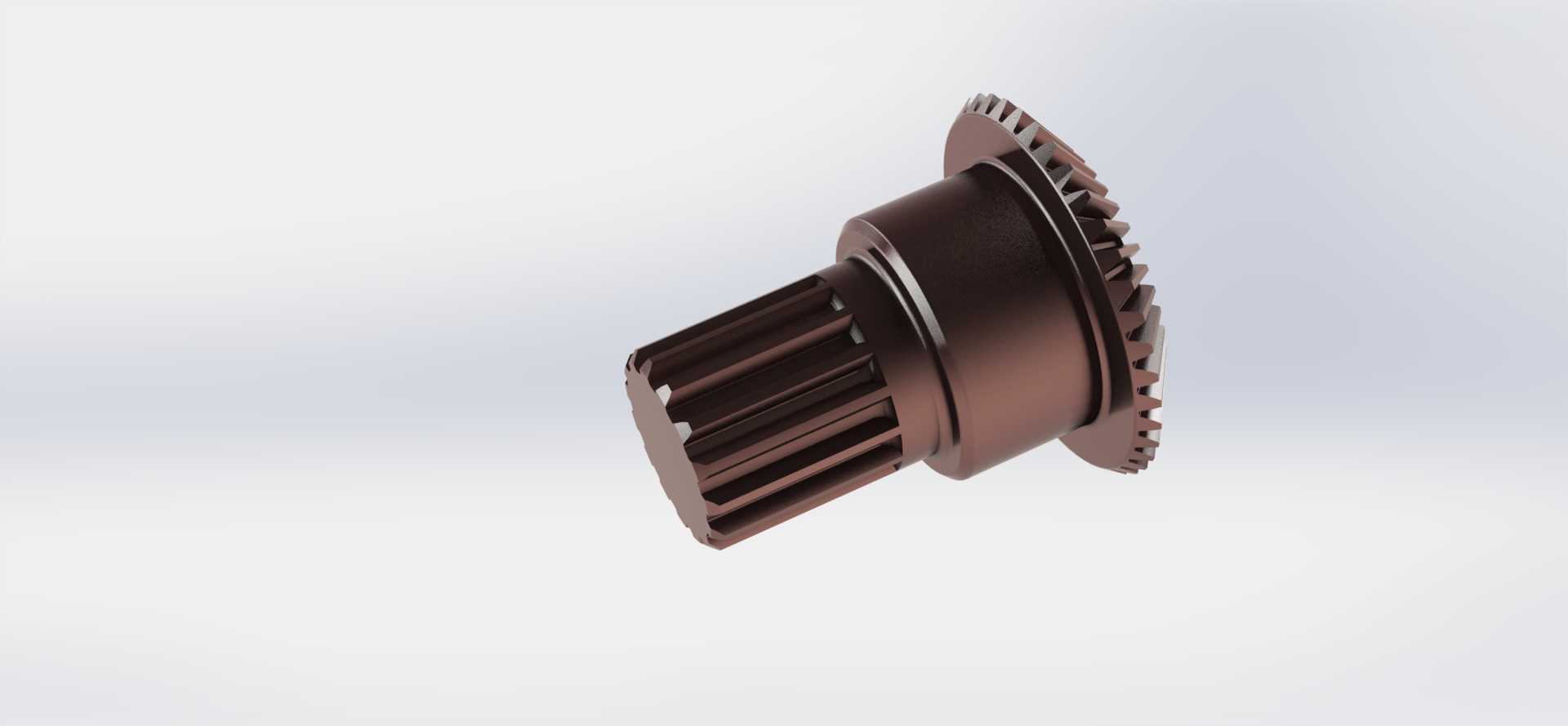

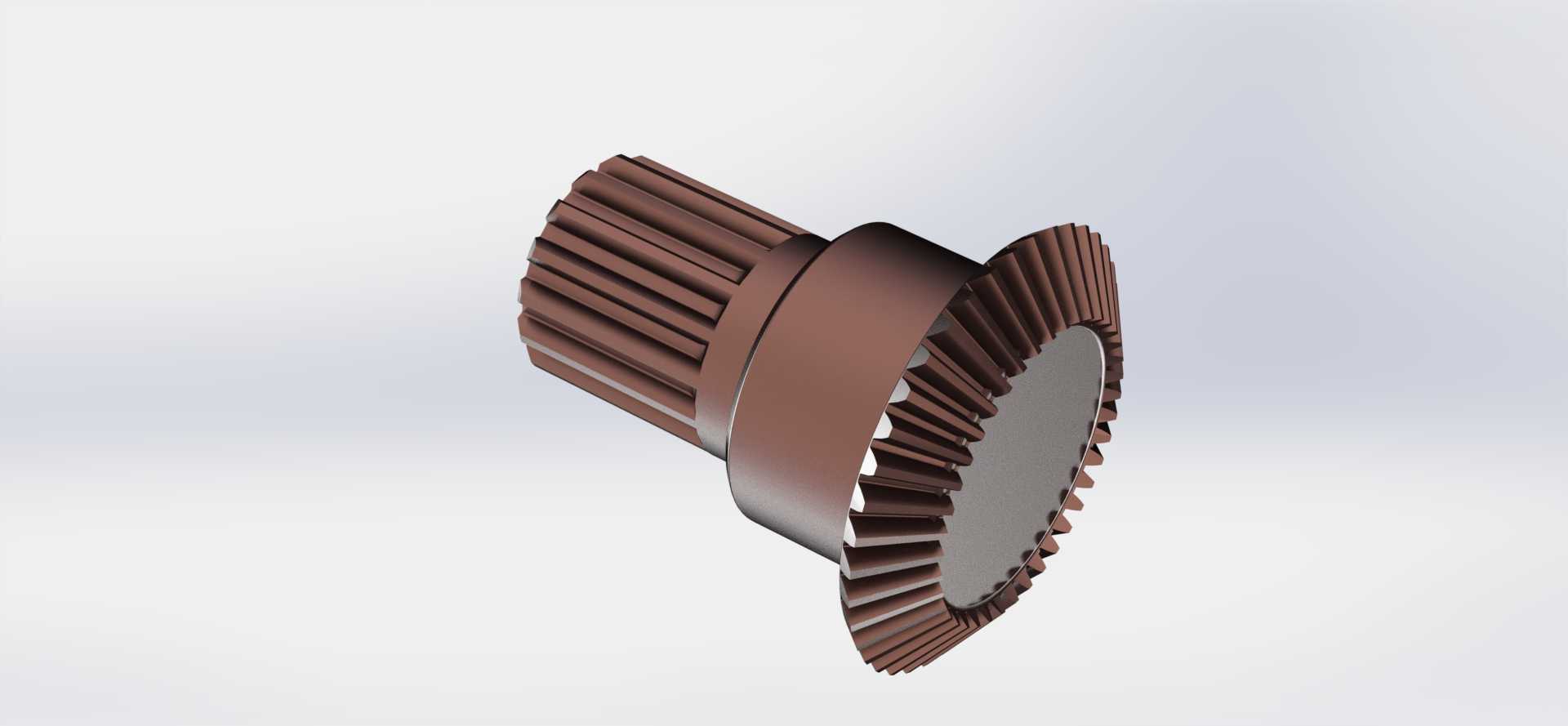

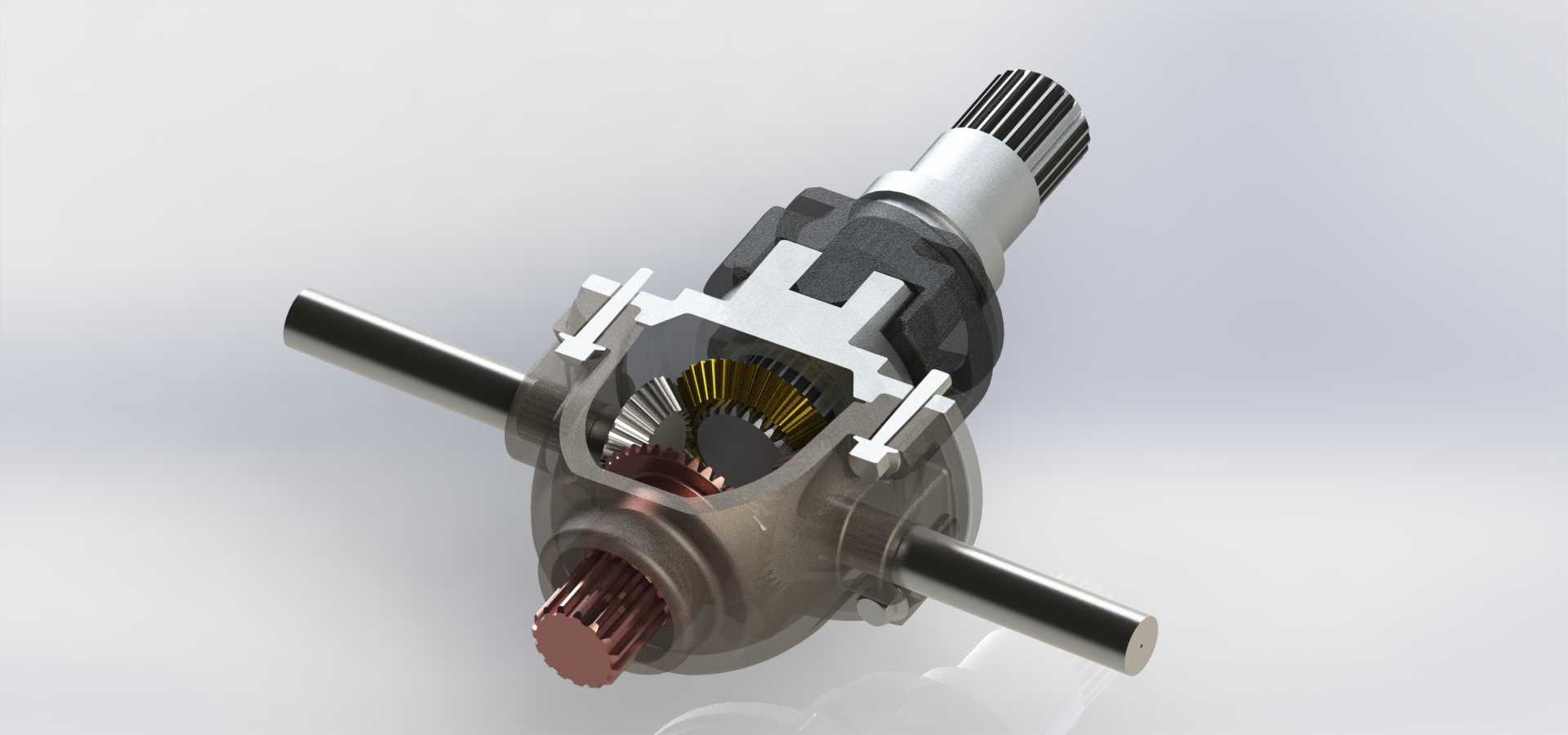

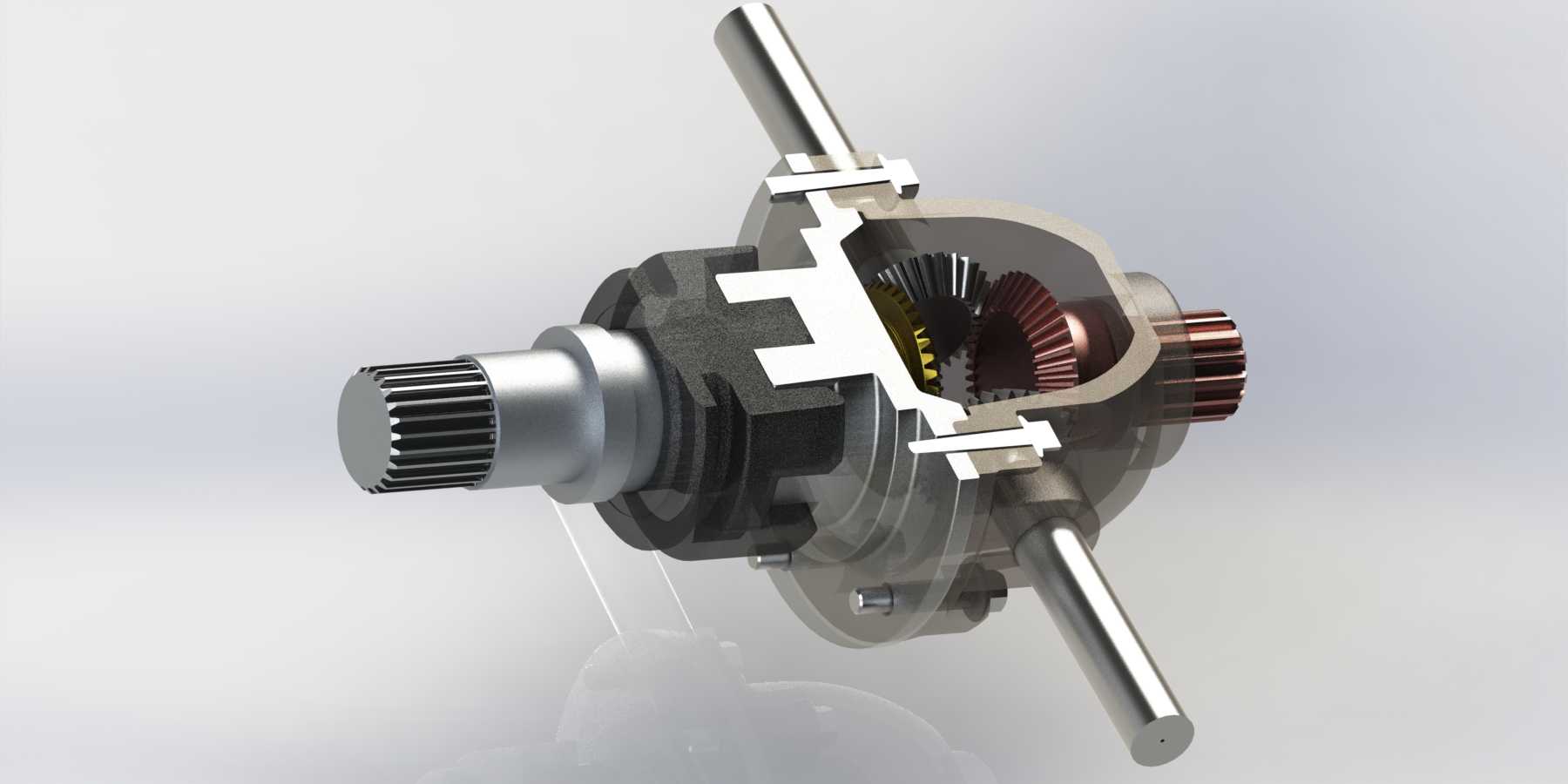

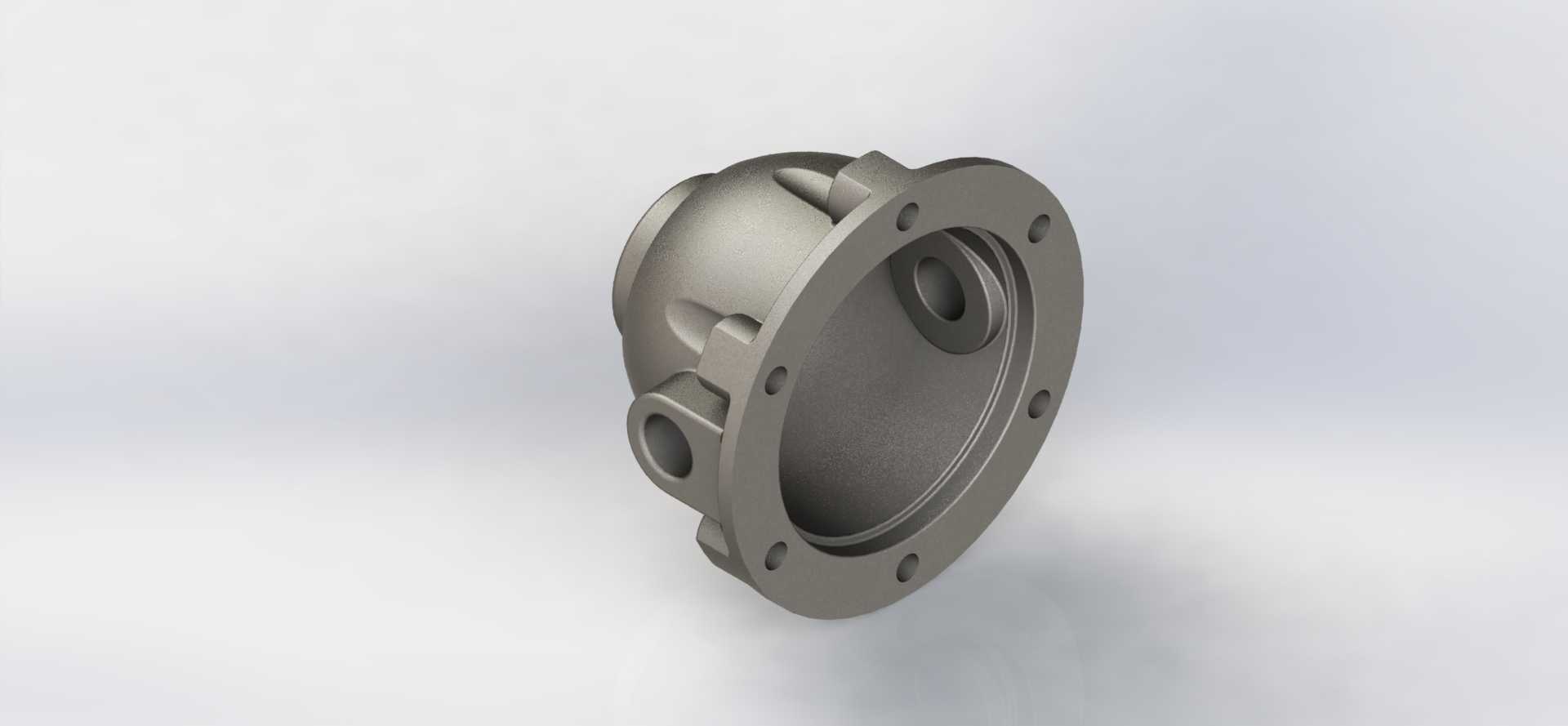

　　中部为核心差速齿轮腔，壳体采用一体化铸造型腔结构，内部布置行星锥齿轮与两侧半轴锥齿轮的啮合副，行星齿轮通过十字销轴固定在差速壳体上，随差速壳体整体公转的同时可绕销轴自转，实现两侧输出轴的转速差调节。两侧横向输出轴采用光轴配合定位轴肩的结构，伸出壳体的轴段可直接安装行走轮、传动链轮等执行件，轴端与内部半轴齿轮采用花键连接，保证扭矩传递的可靠性，同时方便拆装维护。下部为输出端轴段，同样采用花键结构，可作为辅助动力输出接口，适配需要多轴动力输出的复合传动场景。设计过程中，所有齿轮啮合副的侧隙、齿面接触斑点都按照通用机械传动的精度要求做了匹配，壳体上预留的轴承安装位、密封槽位，可直接适配标准深沟球轴承与骨架油封，

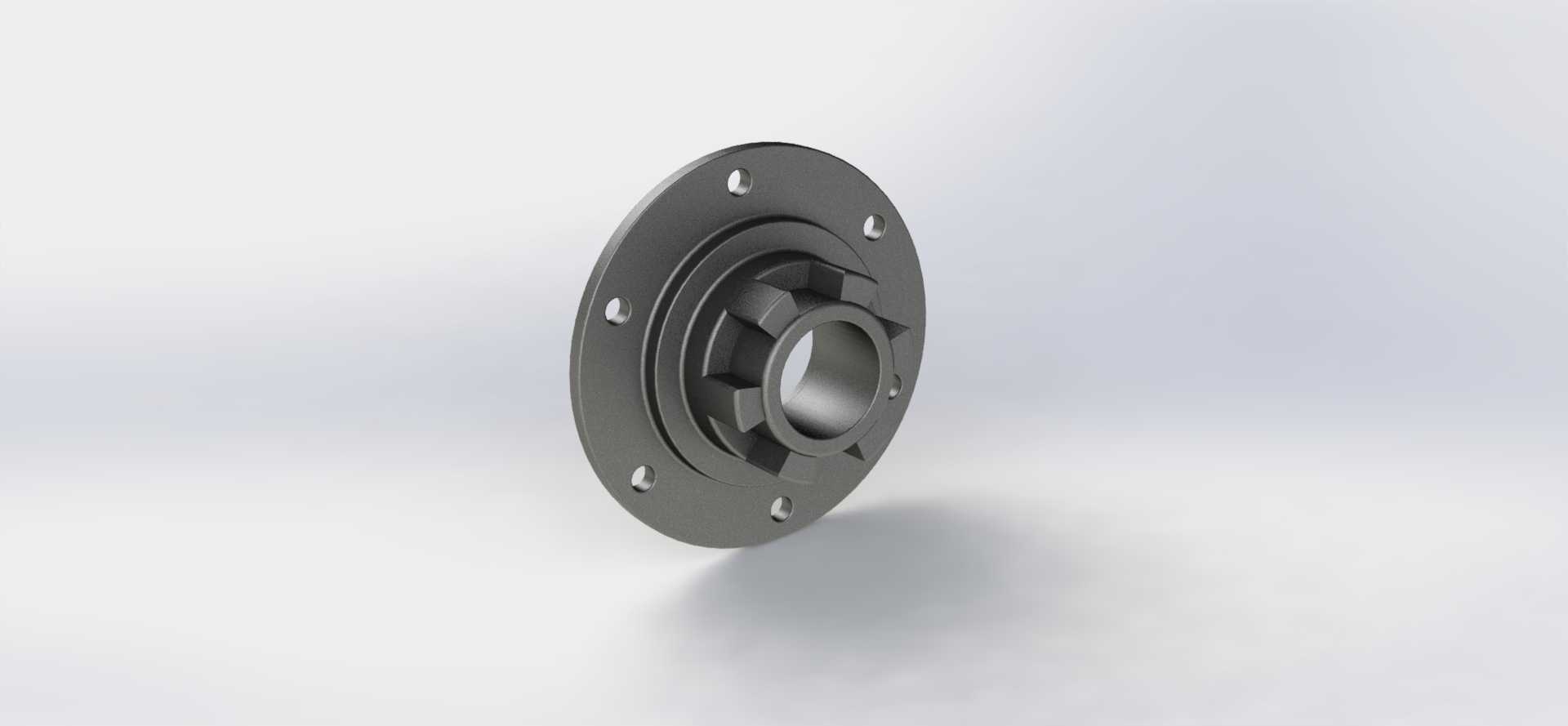

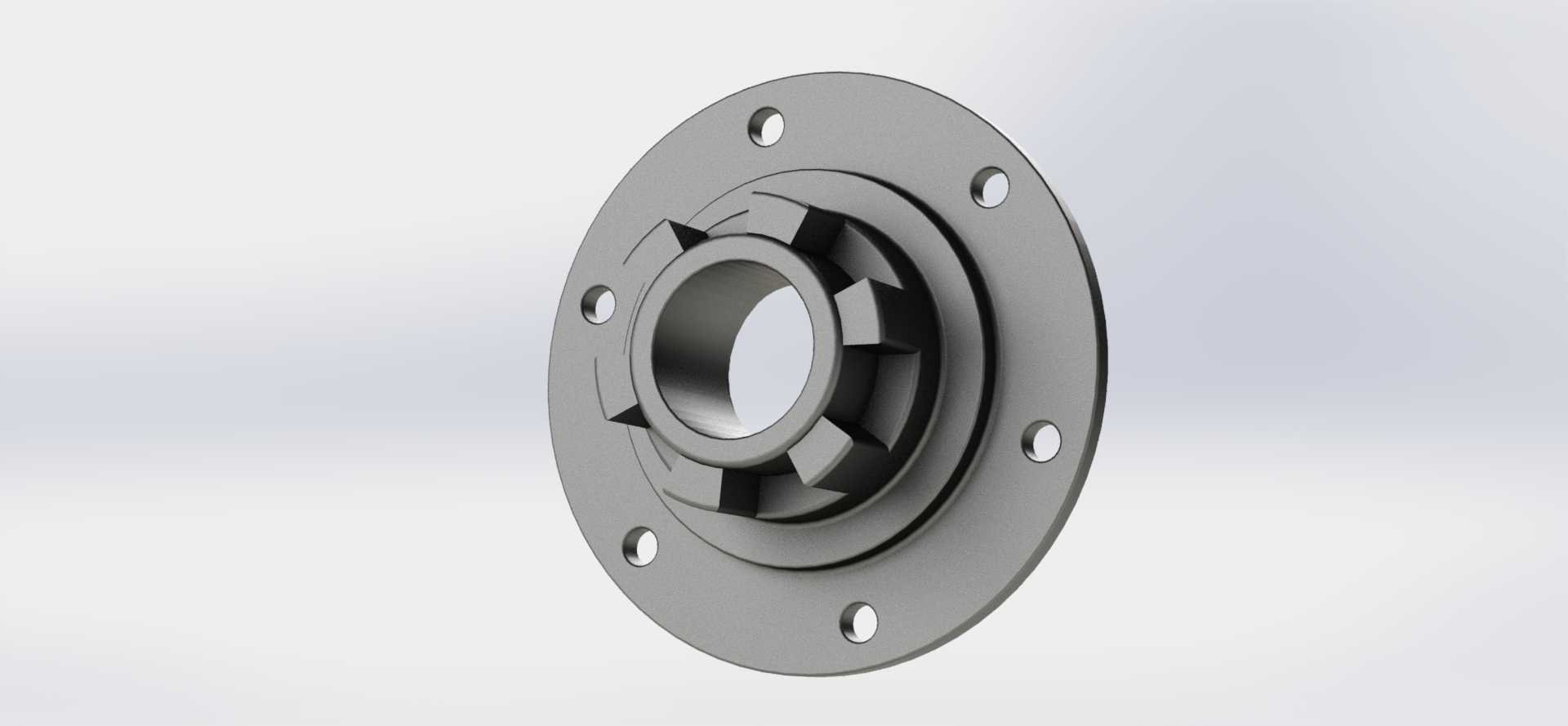

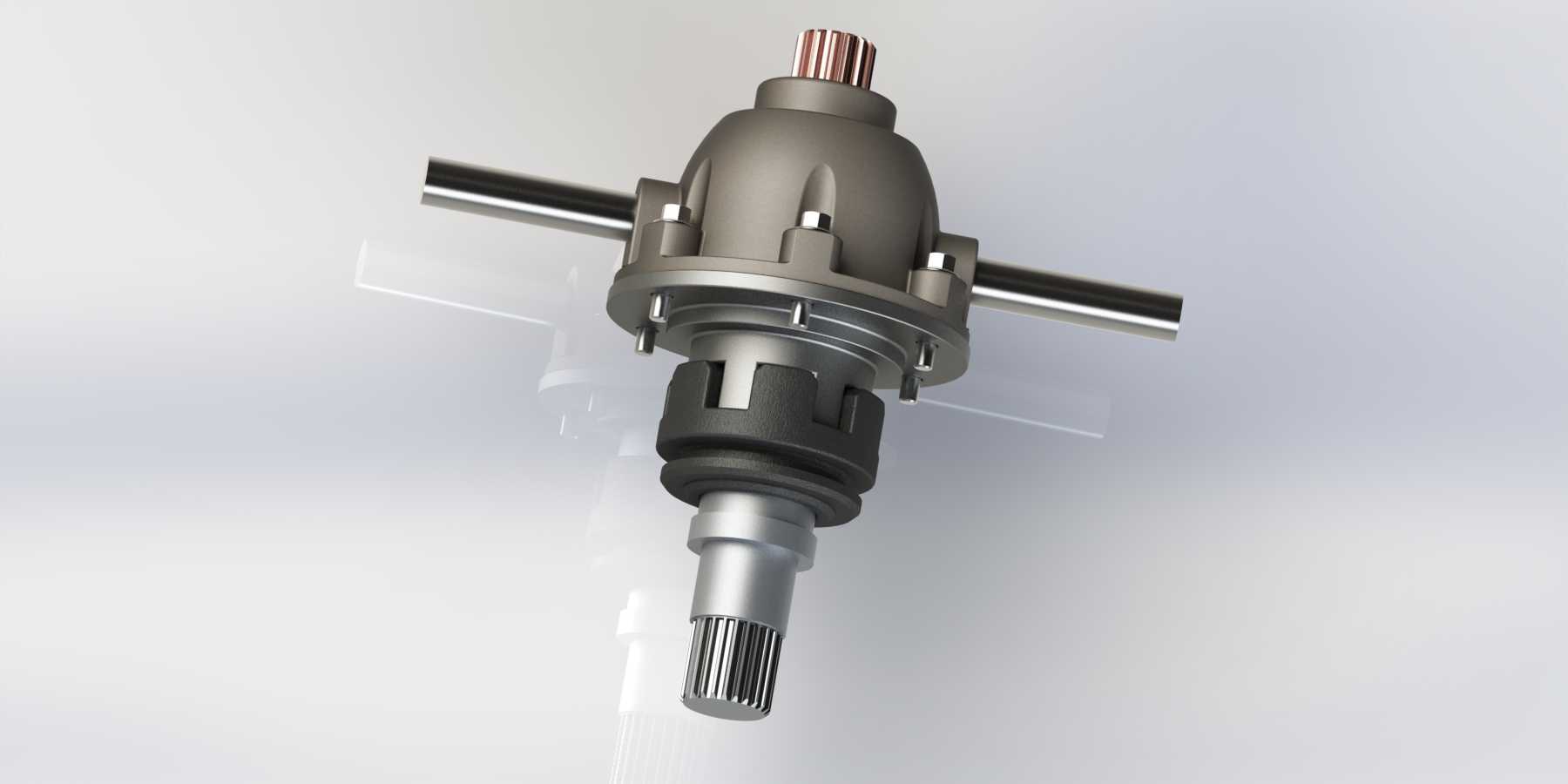

　　不需要额外做结构修改就能满足常规工况下的润滑、密封需求。安装边界方面，整套机构的主体为回转类结构，最大外径集中在中部差速壳体位置，两侧输出轴同轴度在设计阶段做了公差约束，安装时可通过壳体上的预留安装法兰位做径向固定，输入轴与下部输出轴的同轴度也做了设计保证，可直接串联接入现有传动链路中。实际应用中，这套结构可直接作为小型电动车辆的主差速器使用，也可经过参数缩放后适配输送线的差速分动单元，在需要双侧动力差速输出的设备上，能省去额外的离合、调速结构，简化整体传动链路的设计复杂度。结构上所有受力较大的连接位置，比如行星齿轮销轴、半轴齿轮配合位，都做了应力分散的圆角处理，避免长期交变载荷下出现应力集中断裂的问题，

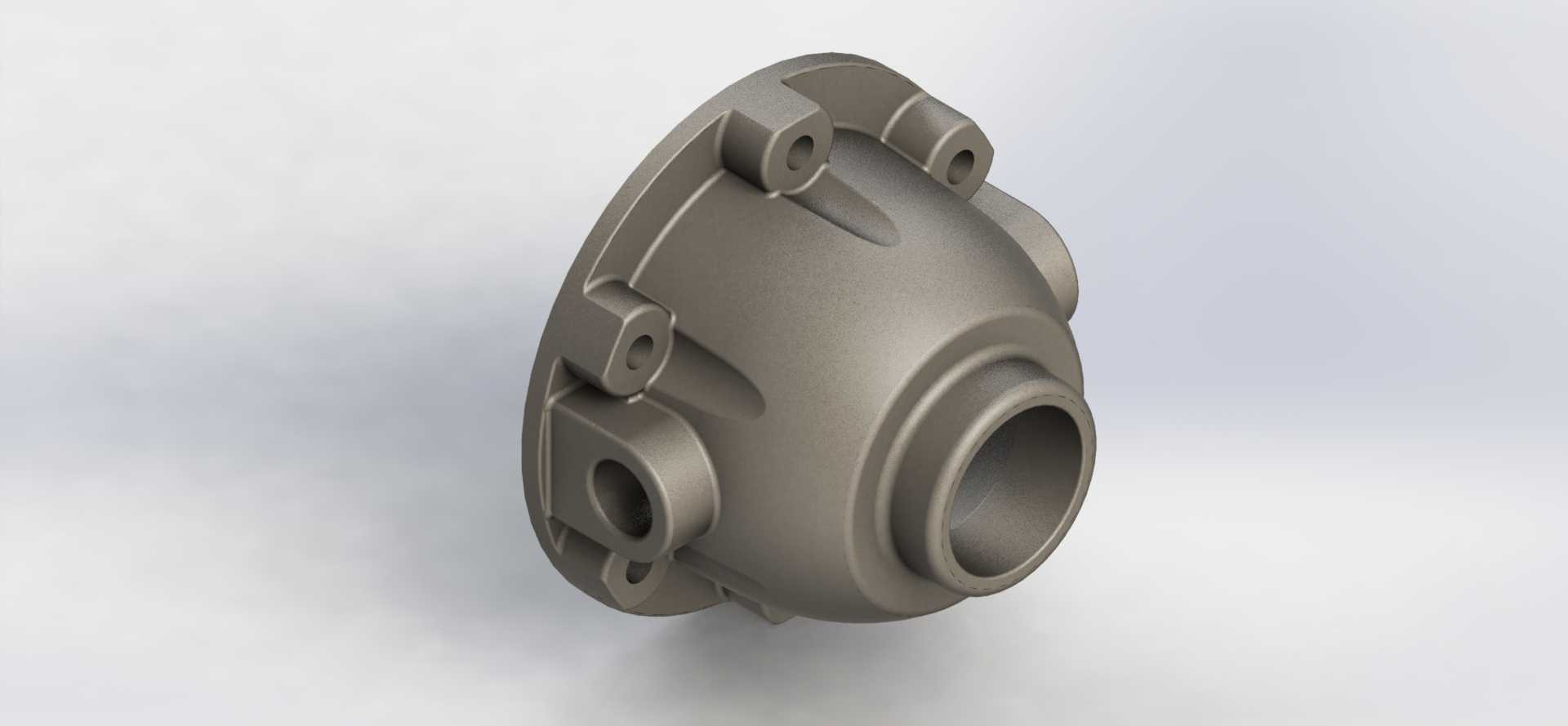

　　壳体外部的加强筋结构既提升了整体刚性，也能在齿轮高速运转时辅助散热，降低腔体内润滑脂的温升速度，延长维护周期。不同于集成式的车用差速器总成，这套结构的所有零件都做了拆分设计，每个传动件、结构件都可单独加工替换，在做样机验证、小批量设备适配时，可根据实际负载需求调整齿轮模数、轴径尺寸，不需要重新开模制作整体壳体，能大幅缩短非标设备的传动结构开发周期。
