半径规0.75-5mm内外圆弧测量工具

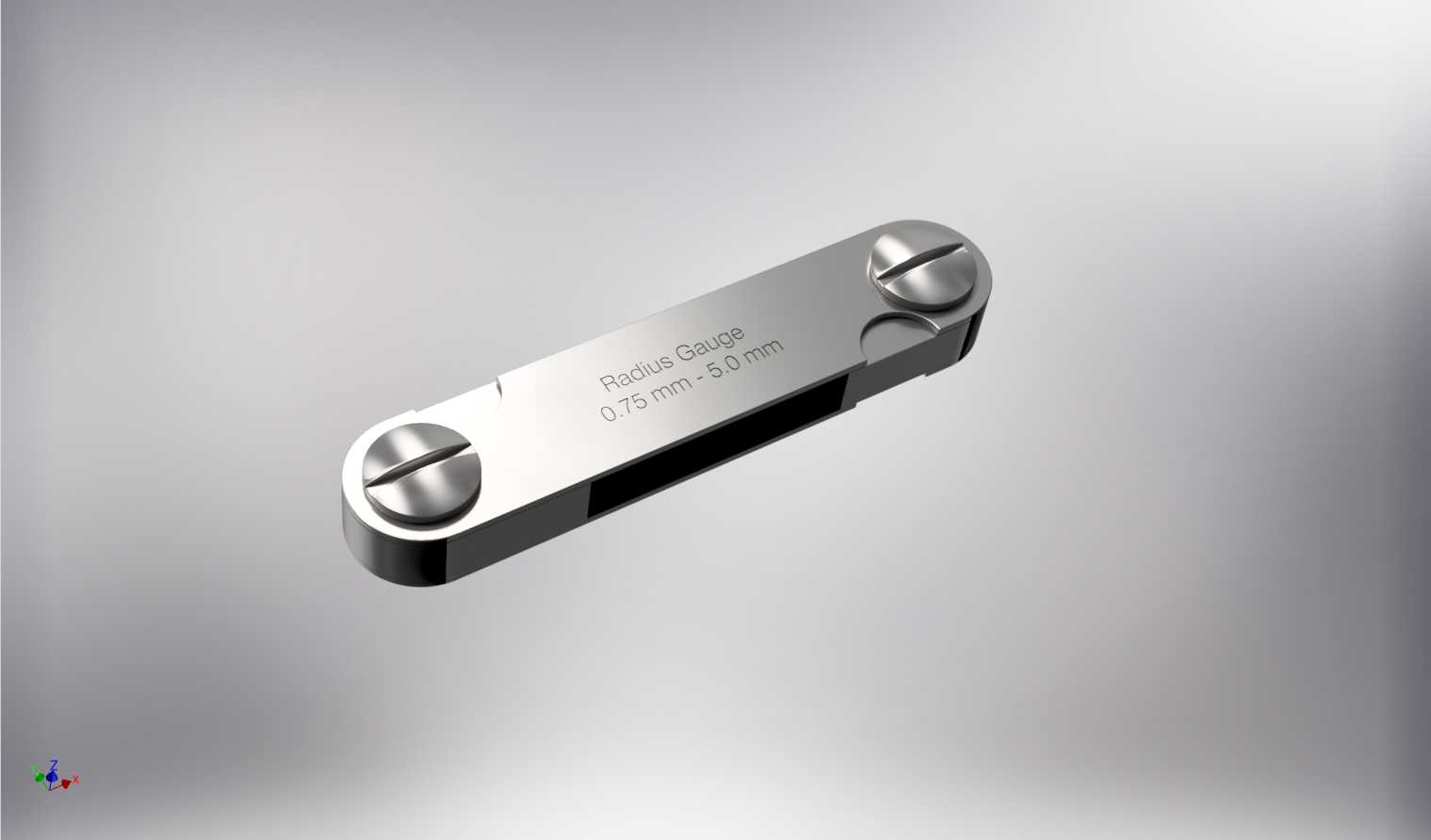

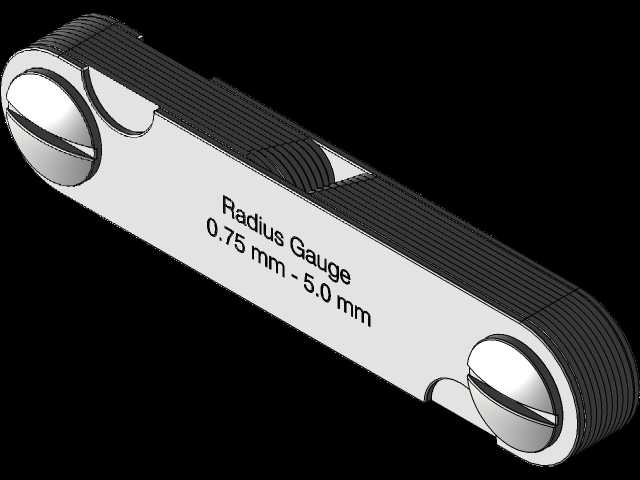

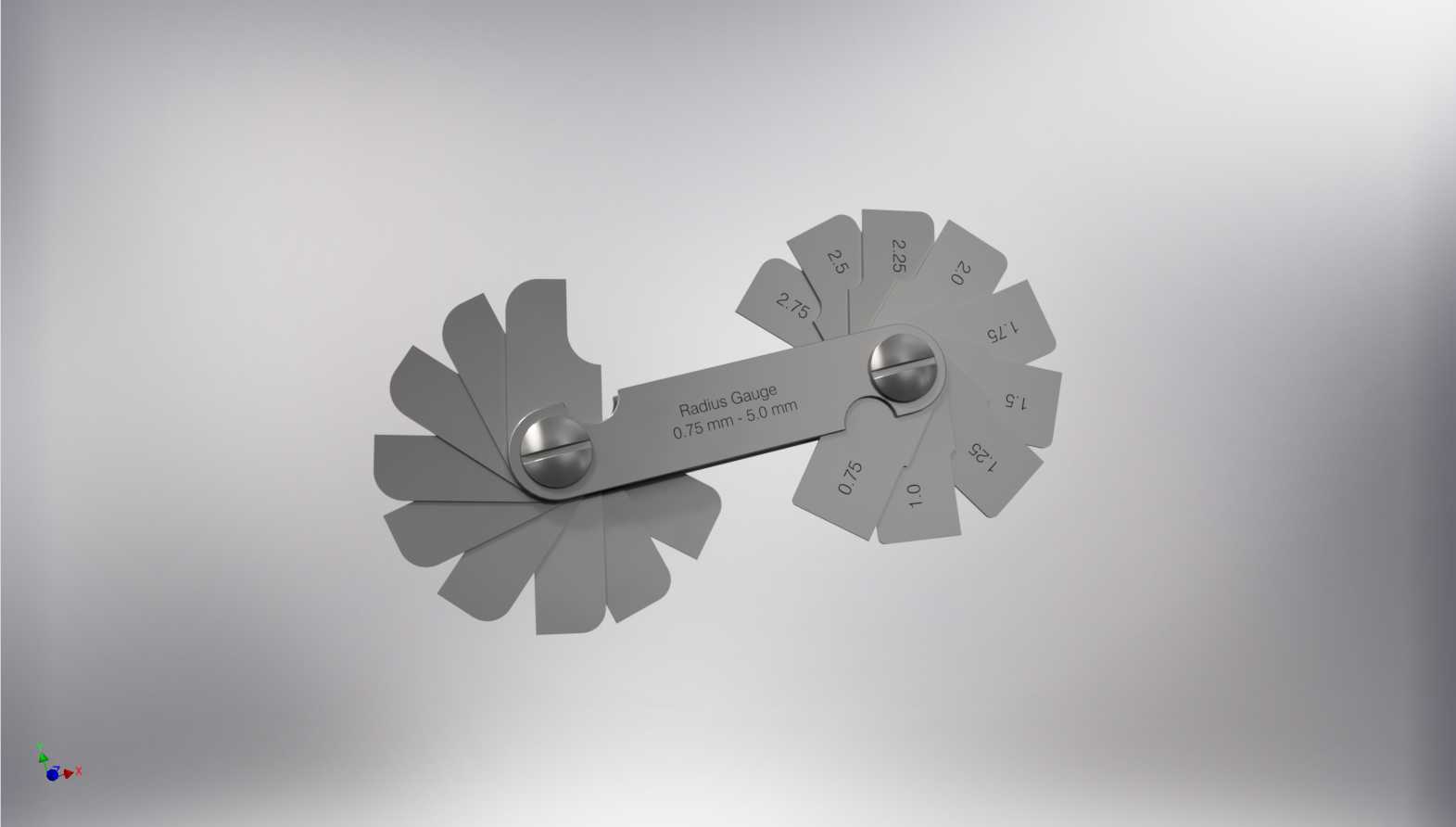

这款半径规是金属加工车间里不可或缺的常用测量器具，主要用于快速检测工件的内凹圆弧、外凸圆弧的半径尺寸是否符合加工要求，覆盖0.75mm到5.0mm的常用小半径测量区间，适配绝大多数小型五金零件、模具镶件、精密轴类、冲压折弯件的圆弧尺寸核验场景，不管是普通车床、铣床的工序间快速抽检，还是钳工装配、模具修配过程中的现场比对，都能凭借直观的比对方式快速得出测量结果，不需要复杂的读数操作，一线操作人员上手门槛极低。整套半径规采用对称双扇叶的折叠式结构设计，中间通过两颗铆钉式转轴将两侧的测量叶片与中间连接柄固定，每侧叶片都可以绕转轴独立转动展开，不用的时候可以将所有叶片收拢贴合在连接柄两侧，整体体积小巧可以直接放入工装口袋，不会占用过多的工具存放空间。整套工具一共配置十八片测量叶片，每相邻两片叶片的半径差值为0.25mm，梯度设置完全覆盖0.75mm到5.0mm区间内的常用圆弧规格，每一片叶片的两端分别加工出对应半径的内圆弧与外圆弧测量面，内弧面用于检测工件的外凸圆角，外弧面用于检测工件的内凹圆角，测量时只需要选择与被测圆弧贴合度最高的叶片，叶片上标注的数值就是被测圆弧的实际半径，检测过程不需要换算，比对间隙就能快速判断尺寸是否合格。在设计层面，叶片与连接柄的转轴阻尼经过合理调校，既可以保证叶片转动时顺畅不卡滞，又能让展开后的叶片保持固定角度不会随意晃动，方便单手持握完成测量操作；叶片边缘的测量面做了精细的去毛刺处理，不会刮伤被测工件的已加工表面，连接柄表面做了防滑纹理处理，沾有少量切削液的情况下也能稳定持握不会打滑。整体收拢后的外形尺寸与普通美工刀相近，不需要额外的专用收纳盒，日常存放和携带都十分方便，不管是固定工位的工序检测，还是外出维修、现场配做零件的场景都能适用，能够有效替代复杂的投影测量、三坐标检测的部分快速核验需求，大幅提升小尺寸圆弧的现场检测效率。
