数字伏安表面包板接线实训装置

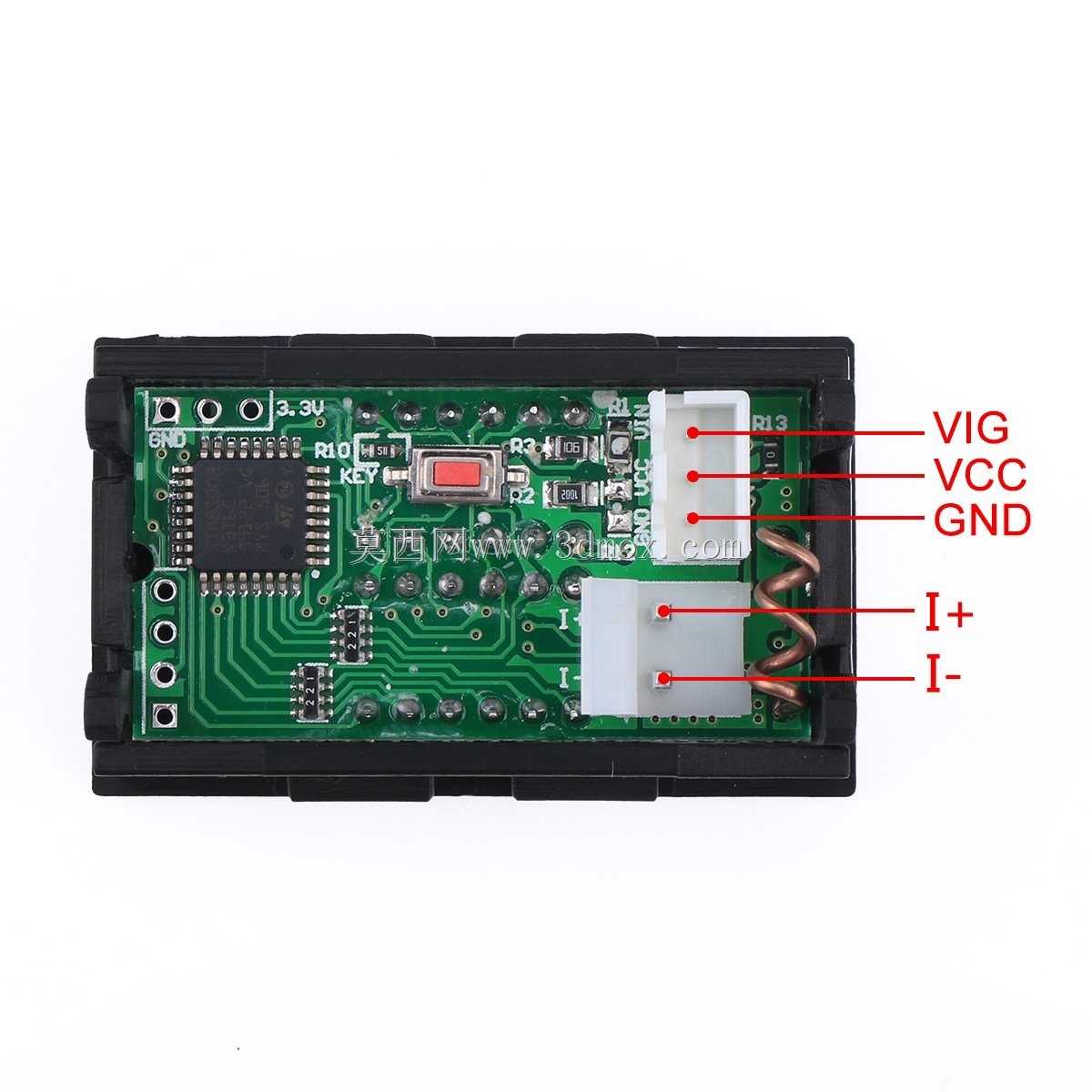

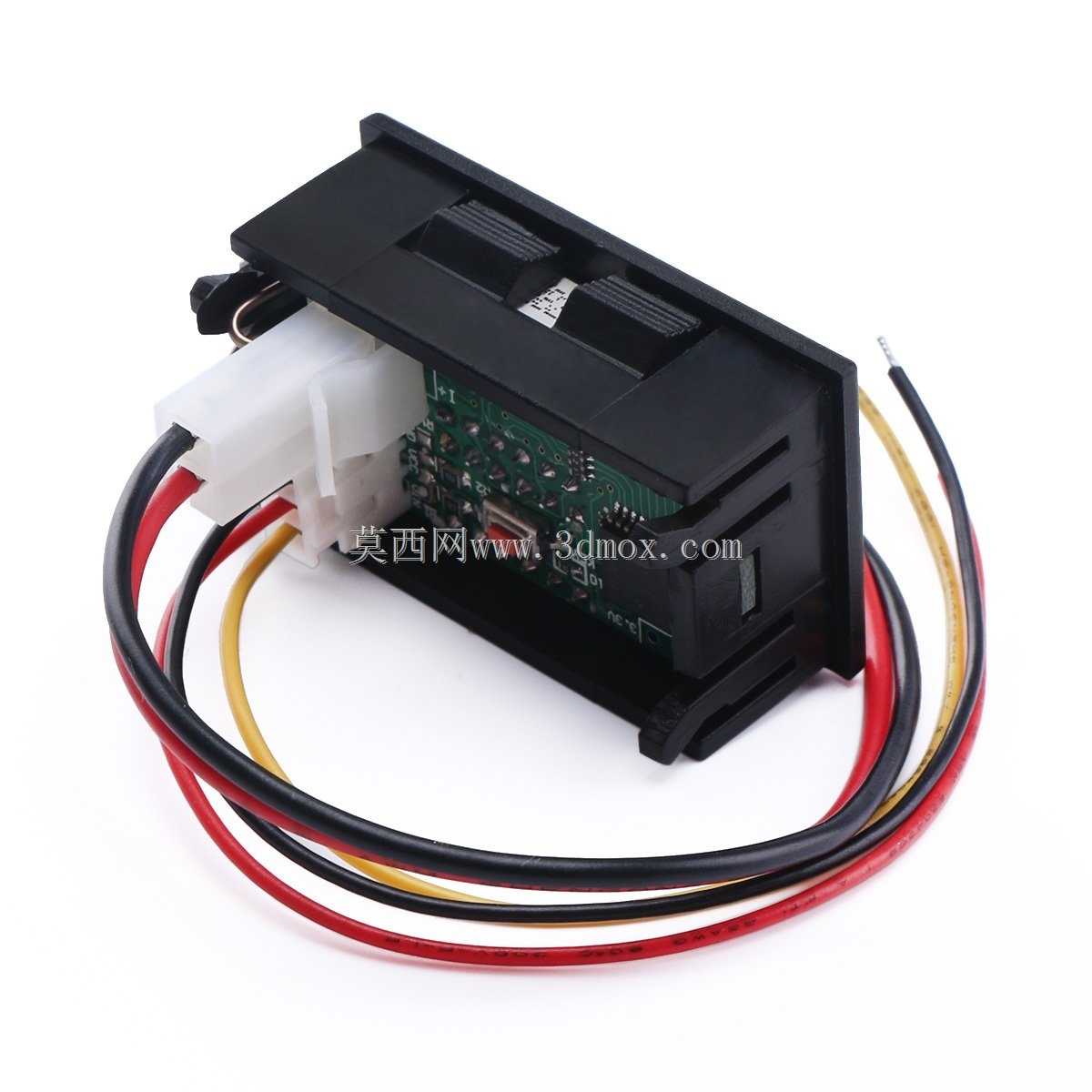

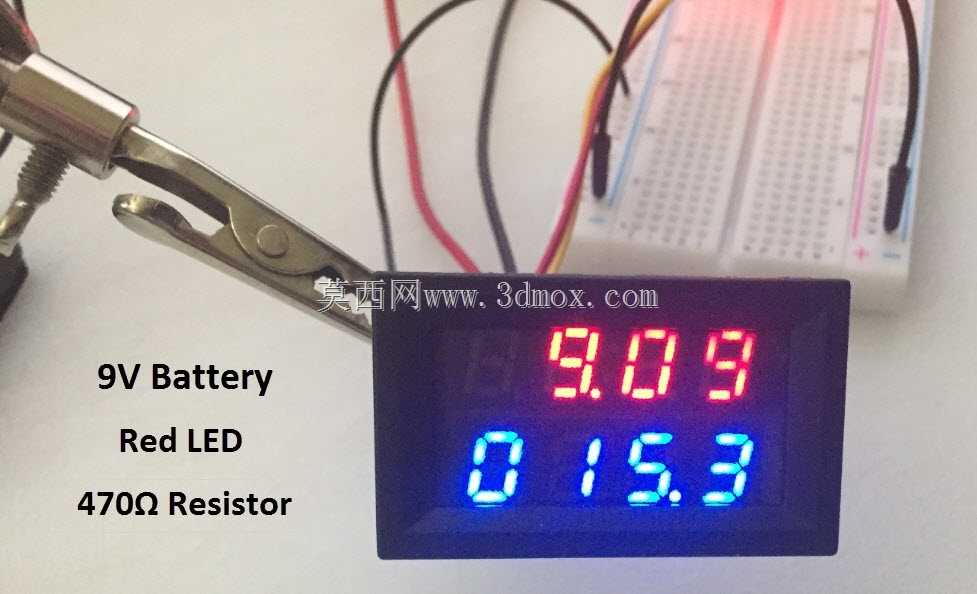

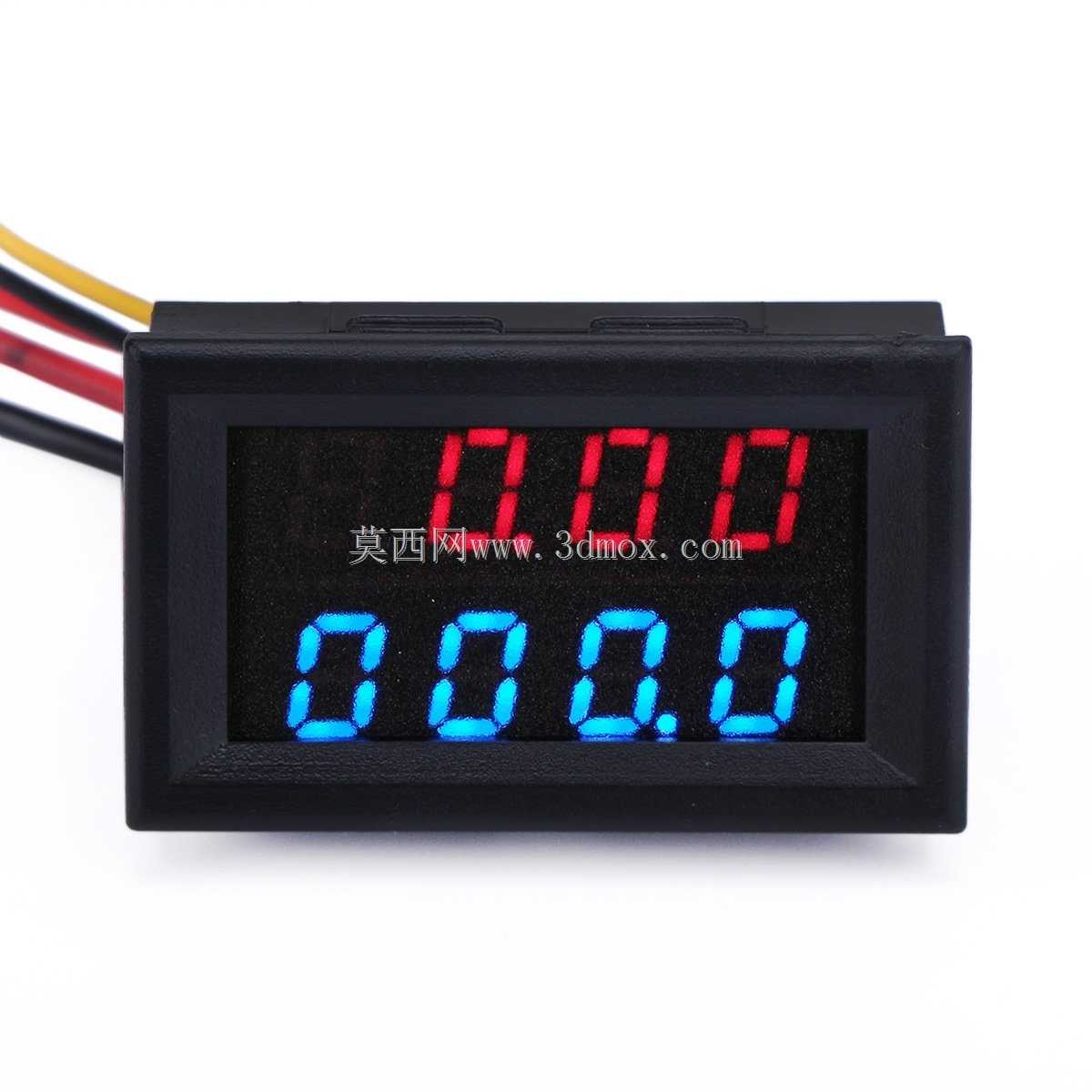

这套数字伏安表接线实训装置，主要面向电子基础教学、电工入门实操、小型电路调试等应用场景，可帮助初学者快速掌握低压直流回路中电压、电流参数的同步测量方法，也能为电子爱好者搭建临时测试电路提供直观的参数读取支持。装置核心为双显示数字伏安表模块，可同时呈现被测回路的实时电压与电流数值，显示采用高亮度红、蓝双色数码管，即便在室内常规光照环境下也能清晰辨识读数，无需额外凑近查看，有效降低实操过程中的读数误差。配套的标准无焊面包板无需焊接即可完成电路搭建，可反复插拔使用，适配常规直径的电子元件引脚与导线，方便使用者快速调整接线方案、验证不同接线逻辑的测量效果，搭配9V叠层电池作为供电电源，可脱离市电完成整套演示，适合课堂携带、桌面实操等多种使用场景。设计过程中优先考虑实训场景的易用性与安全性：伏安表模块采用一体化封装设计，外部预留标准接线引脚，接线逻辑清晰，正负极标识明确，可避免初学者接线时出现反接烧损的问题；整体布局上，将供电电源、面包板、显示模块沿操作平面依次排布，导线走线预留充足的弯折空间，不同功能的导线采用红、黑、黄、蓝等差异化颜色区分，方便使用者快速识别电源正负极、信号测量线、回路连接线的功能归属，降低接线错误概率。外形尺寸适配常规桌面实训操作需求，面包板采用标准830孔规格，长度约165mm、宽度约55mm，伏安表显示模块尺寸约48mm*29mm*22mm，可直接嵌入常规实训台的预留安装位，也可平放在桌面使用，安装边界无突出尖锐结构，搬运、收纳过程中不会刮擦导线或其他实训配件。装置可直观演示单电源供电下伏安表的正确接线方式，实测读数与常规万用表测量结果一致，可帮助使用者理解电压并联、电流串联的测量原理，掌握低压直流回路的基本接线规范，适合作为电子入门教学的实操演示载体，也可用于小型DIY电子作品的参数调试环节，快速获取回路的工作电压与电流数据，为电路参数调整提供直观的数据参考。
