BigTreeTech TFT35-E3 V3显示屏结构设计

该结构件是适配桌面级FDM 3D打印设备的人机交互操控显示屏，核心应用场景是为3D打印机提供可视化的参数设置、打印进度监控、功能调试的操作载体，替代传统的按键式小屏交互方案，让用户可以直观查看喷头温度、热床温度、打印进度、剩余打印时长等核心运行参数，同时支持手动控制喷头移动、耗材进退、打印启停等实操动作，是桌面级3D打印机升级改装、DIY组装过程中常用的交互配件。

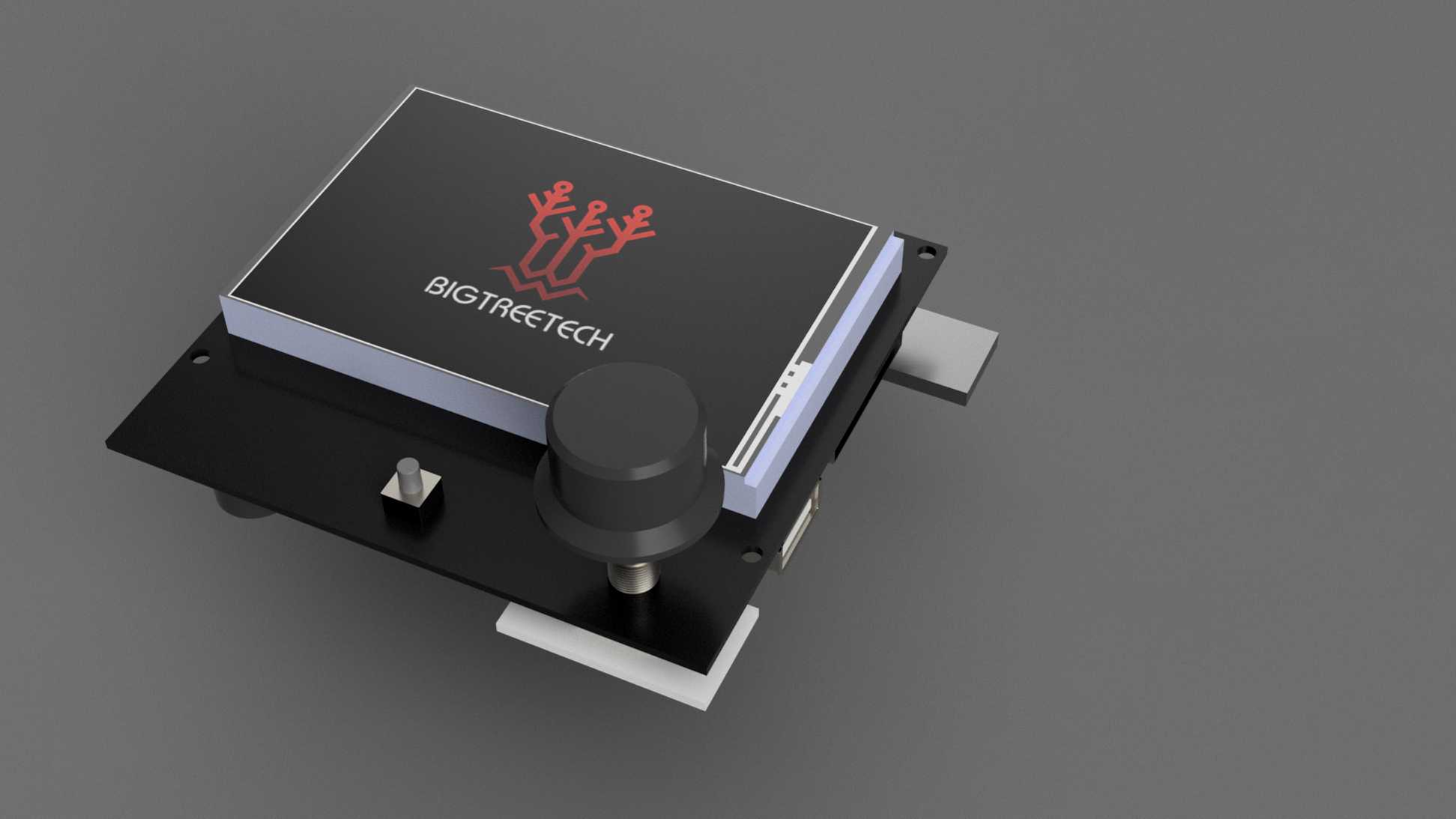

从功能特性来看，这款显示屏集成了彩色显示面板与旋转编码旋钮操控单元，旋钮支持旋转选单、按压确认的操作逻辑，相比纯触屏方案在打印车间多尘、操作人员戴手套的场景下操作可靠性更高，同时屏幕预留了WiFi模块的扩展安装位，可加装对应规格的无线模块实现设备的远程操控与数据传输，无需近距离接触设备即可完成打印任务下发与状态监控。

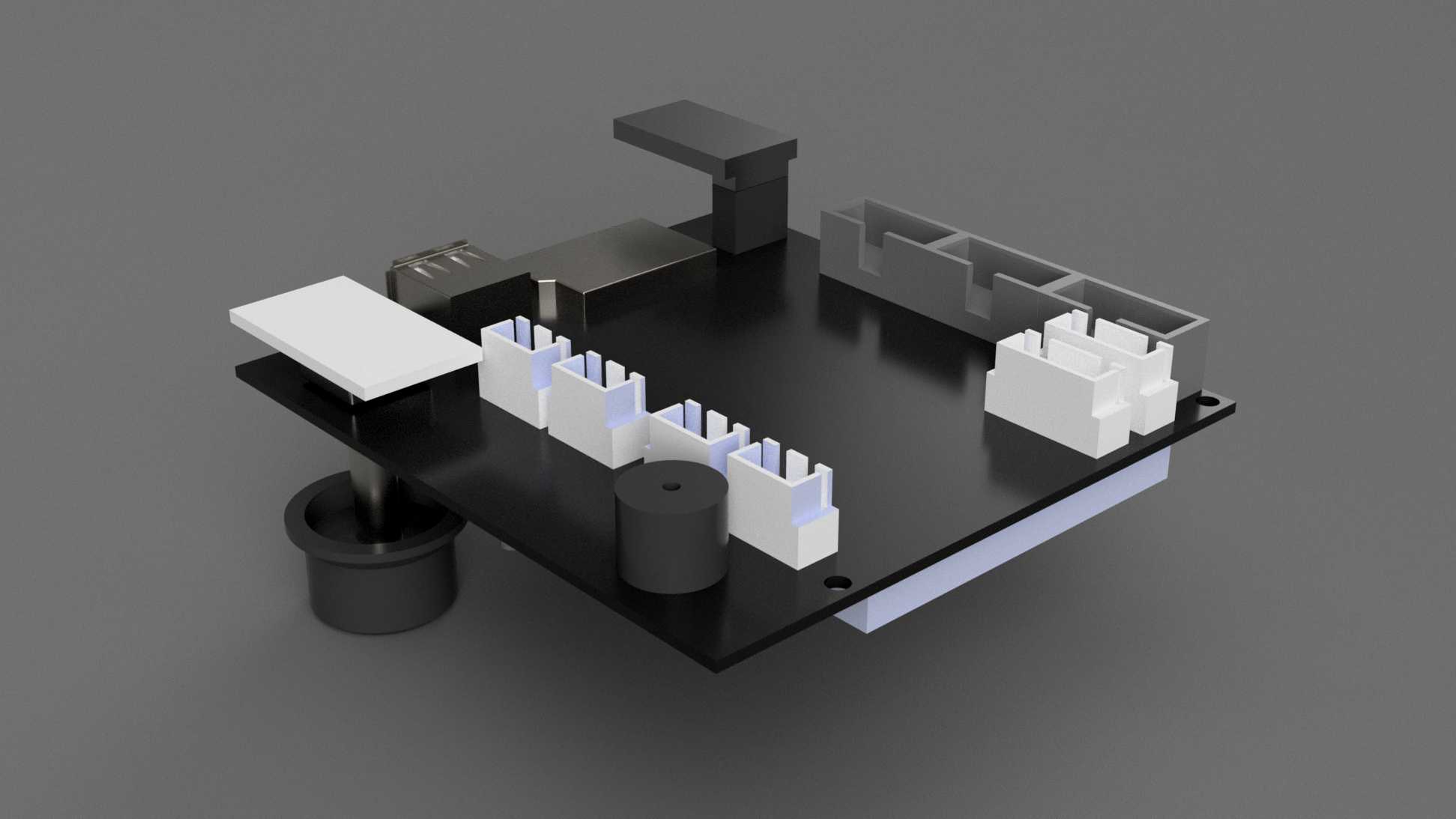

在设计思路上，整体采用板载集成加底座固定的结构方案，将显示驱动板、屏幕面板、操控旋钮整合在统一的安装底座上，底座预留了标准的安装孔位，可直接适配多数Ender系列等主流桌面3D打印机的原屏幕安装位，无需额外打孔修改机箱结构，降低用户改装的门槛。结构设计时充分考虑了安装边界的兼容性，屏幕面板的突出高度、旋钮的操作行程都做了适配性优化，安装后不会与机箱内部的走线、驱动板、散热结构产生干涉，同时底座边缘做了限位卡槽，屏幕排线可以顺着卡槽走线固定，避免打印过程中设备振动导致排线松脱接触不良的问题。

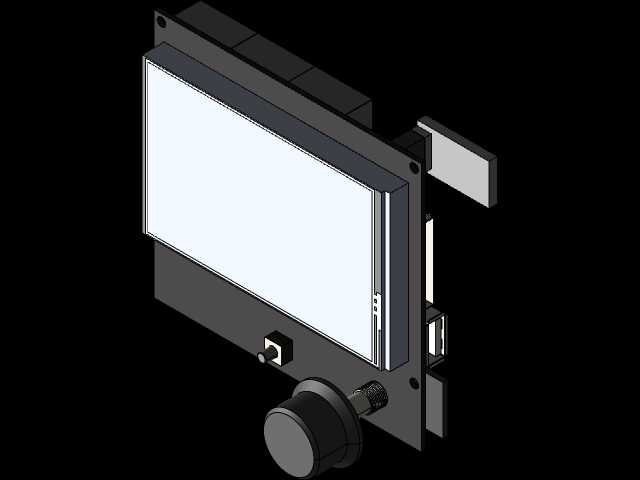

外形尺寸方面，整体结构紧凑，显示区域为3.5英寸规格，底座的安装孔距匹配通用的3D打印机屏幕安装标准，旋钮突出面板的高度经过测算，既保证操作时的旋转手感，又不会因为突出过多在设备搬运过程中发生磕碰损坏。背部的接口位置做了下沉设计，排线插接后不会额外占用背部空间，适配不同厚度的机箱面板安装需求，不管是内嵌式安装还是外贴式安装都能保证结构贴合稳固。结构细节上，屏幕面板的保护边框做了微倒角处理，避免安装调试过程中划手，旋钮表面做了防滑纹理处理，旋转操作时阻尼均匀，确认按压的反馈清晰，长时间操作也不会产生明显的手感疲劳。
