树莓派PI3B集成式防护收纳外壳结构设计

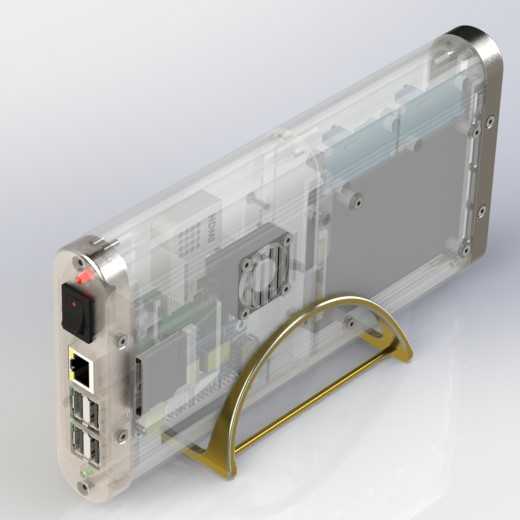

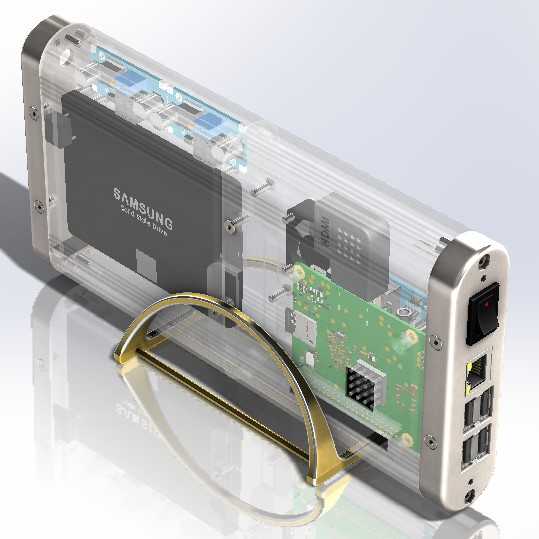

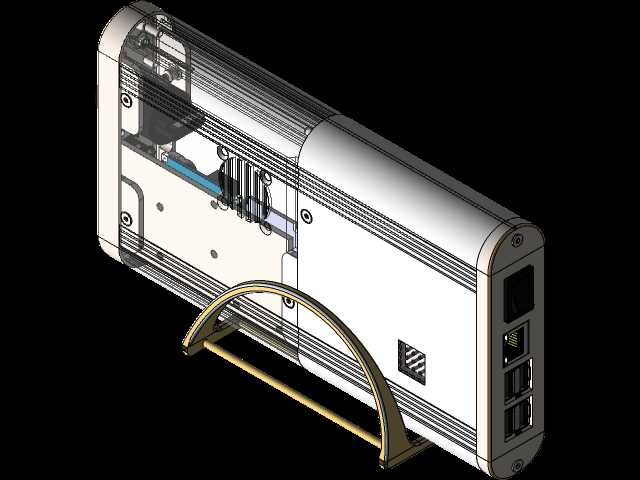

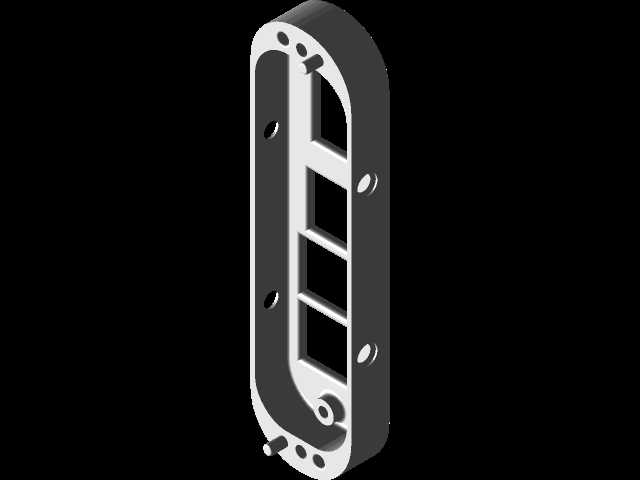

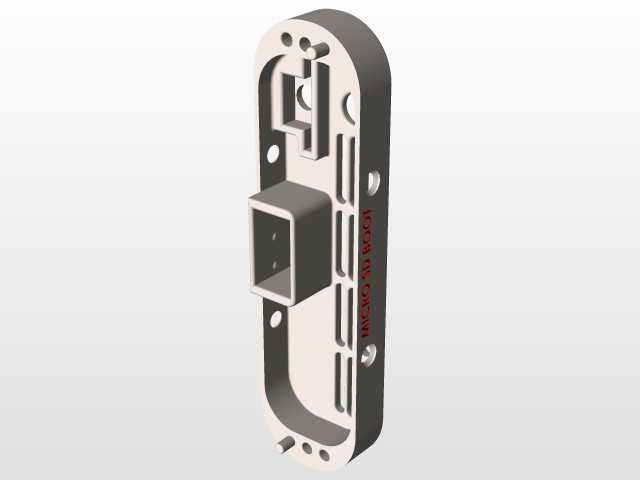

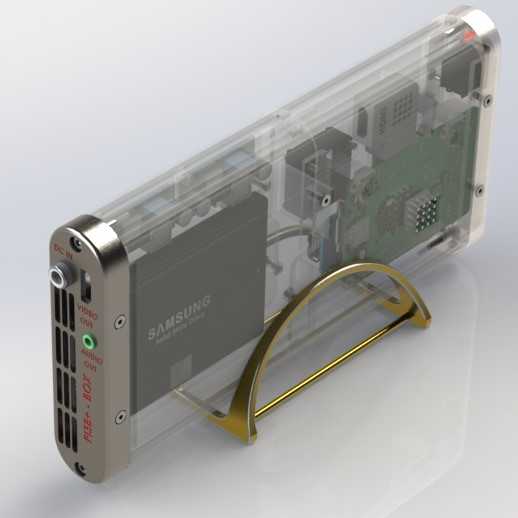

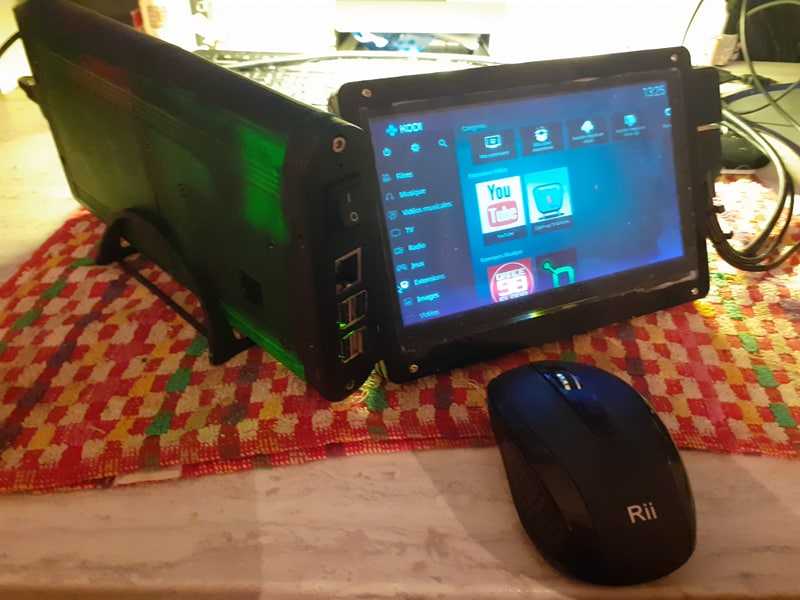

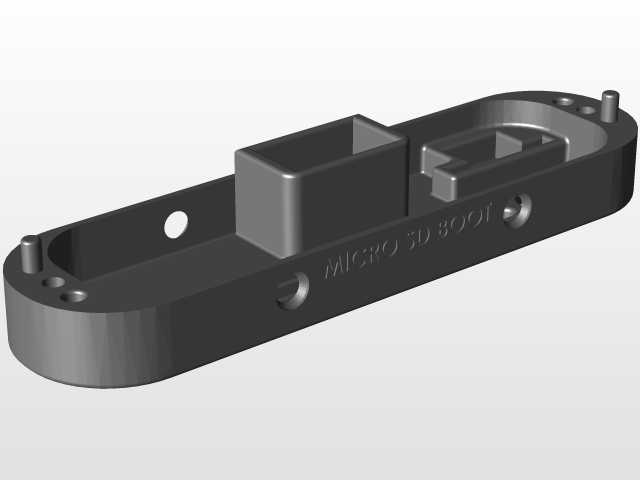

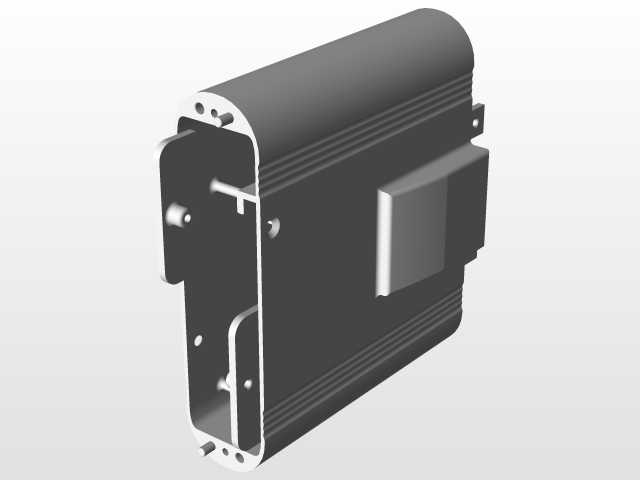

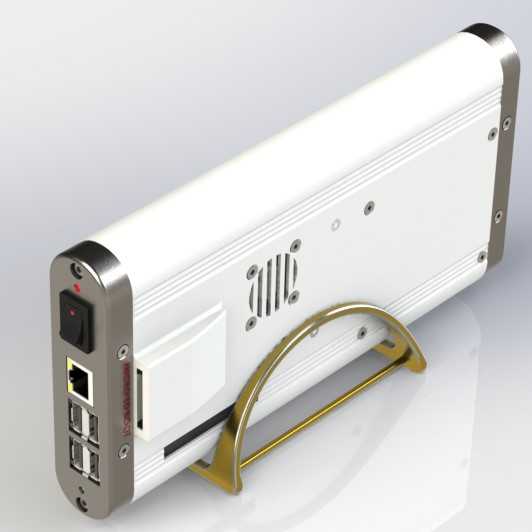

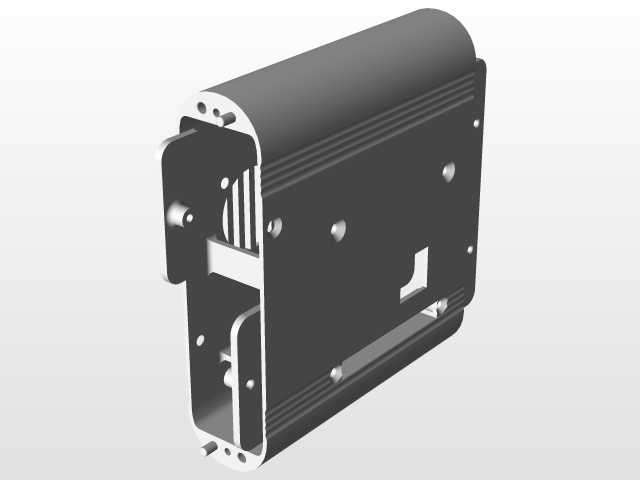

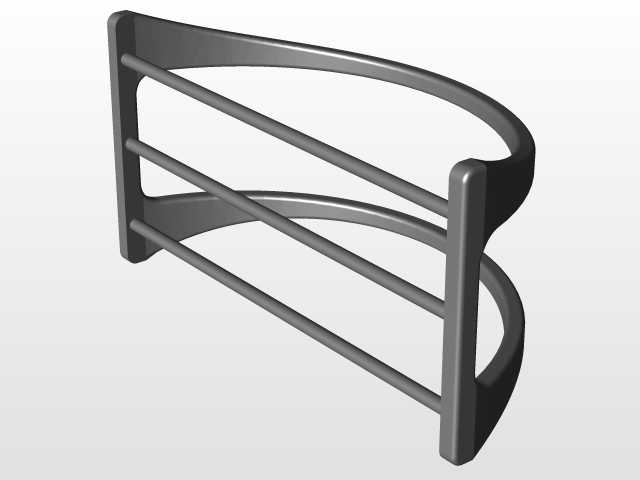

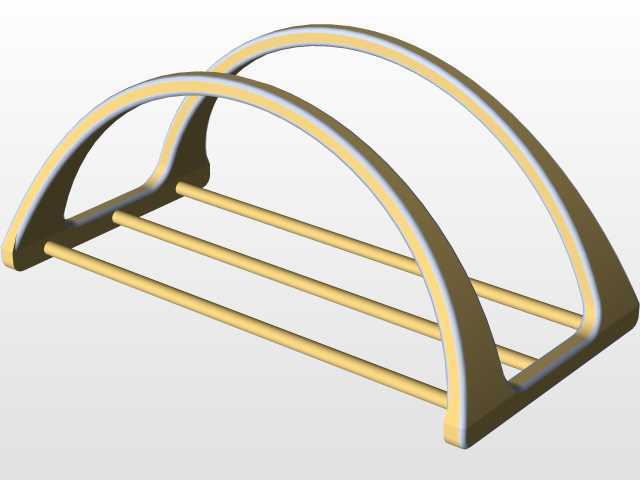

这款外壳专为树莓派PI3B单板计算机设计，面向嵌入式开发、桌面迷你终端、小型工控节点等应用场景，解决裸板使用时易积灰、接口易受外力损坏、外接配件零散杂乱的痛点，可直接作为桌面迷你操作终端的承载结构使用，适配日常嵌入式调试、轻量工控数据采集、桌面多媒体小终端等实际使用需求。外壳采用分体式拼接结构设计，整体预留了树莓派原生所有外接接口的对位开孔，包括以太网口、多组USB接口、供电接口、HDMI视频输出接口，所有开孔位置与板卡接口公差控制在0.2mm以内，既保证外接设备插拔顺畅，又能避免缝隙过大导致灰尘进入壳体内部。设计时特意在壳体内部预留了扩展硬件的安装空间，可内置2.5英寸存储盘、直流供电转换模块，同时在壳体侧部集成了4端口USB扩展模块的安装位，无需额外外接USB集线器即可扩展外接设备接驳能力，满足外接鼠标、键盘、存储设备等多外设同时使用的需求。壳体背部设计了走线导槽，所有内部扩展模块的连接线可沿导槽规整排布，避免线材杂乱挤压板卡元件造成短路风险。外形尺寸方面，整体长宽高严格匹配树莓派板卡加7英寸配套显示屏的安装边界，壳体前部预留显示屏嵌入安装槽，可直接固定配套触控显示屏，屏幕与壳体表面齐平，无突出棱角；壳体底部设计了可折叠的支撑脚架，支持多角度倾斜放置，适配桌面操作时的最佳观看视角，无需额外搭配支架即可稳定放置在工作台面。外壳侧壁设计了细密的通风散热格栅，对应树莓派主控芯片的发热位置，可形成自然对流散热通道，长时间高负载运行时也能保证板卡温度处于合理区间，避免积热导致的性能降频问题。壳体边角做了圆弧过渡处理，无尖锐毛刺，日常拿取移动时不会划伤手部，拼接位置采用卡扣加定位柱的组合固定方式，无需额外螺丝即可完成组装，拆卸维护时只需拨开卡扣即可打开壳体，方便内部硬件的更换与调试。
