竞技类轮式对抗作业机器人结构设计

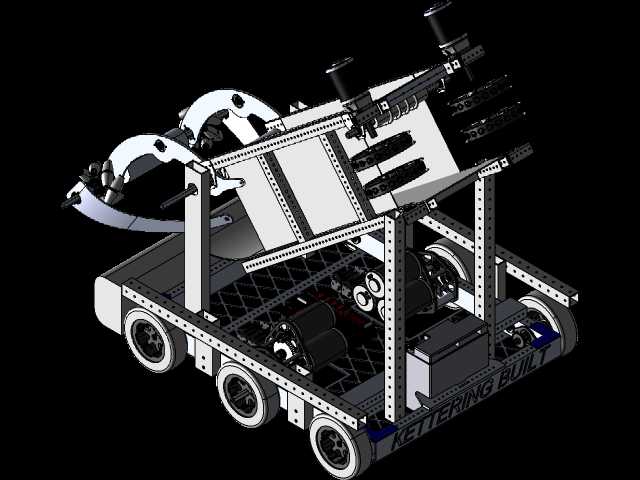

该款轮式竞技机器人主要面向青少年机器人对抗赛事、工程创新实践竞赛场景设计，可完成场地自主移动、目标物拾取抛射、对抗格挡等核心作业任务，适配平整硬质竞赛场地的移动作业需求，能够在规则限定的作业范围内完成预设的竞技动作，满足短周期赛事备赛的快速搭建、调试迭代需求。整机采用六轮轮式移动底盘布局，底盘框架采用标准工业铝型材拼接搭建，无需复杂定制加工即可完成主体结构组装，大幅降低了加工制作的周期与成本，底盘两侧对称布置驱动轮组，配合差速驱动控制逻辑可实现原地转向、小半径转弯等灵活移动动作，能够在狭小的竞赛场地内快速调整行进路线，规避对手干扰同时快速抵达作业点位。底盘上层搭载多组功能执行机构，前部设置可抬升的格挡防护结构，能够在对抗过程中抵御对手的冲击与作业干扰，中部搭载可调角度的物料抛射机构，通过多组滚轮的差速转动实现目标物料的加速抛射，抛射角度可通过后部的调节支架进行无级调整，适配不同距离、不同高度的目标投射需求，机构两侧预留有传感器安装位，可根据赛事需求加装视觉识别、距离检测等传感模块，实现目标自动识别、抛射参数自动校准的智能化作业功能。整机结构设计充分考虑了赛事作业的安装边界限制，整体外轮廓尺寸严格控制在常规竞技赛事的参赛设备尺寸限定范围内，所有突出部件均做圆角防护处理，避免对抗过程中出现结构卡滞、部件脱落的问题，底盘下部预留有电池、控制模块的安装舱位，走线全部沿铝型材槽道内布置，避免移动过程中线缆剐蹭造成的线路故障。上层执行机构与底盘采用快拆式连接结构，可根据不同赛事的规则要求快速更换不同功能的作业模块，无需对底盘主体结构进行大规模改动，大幅提升了设备的场景适配能力，框架上预留的多组安装孔位可灵活加装配重块、辅助防护结构等配件，方便调试过程中快速调整整机重心位置，提升高速移动、对抗碰撞过程中的整机稳定性，轮组采用高摩擦力橡胶材质，在硬质平整场地上具备充足的抓地力，可实现急停、快速加速等动作，满足竞技场景下的高动态移动需求。
