六自由度并联Stewart运动平台结构

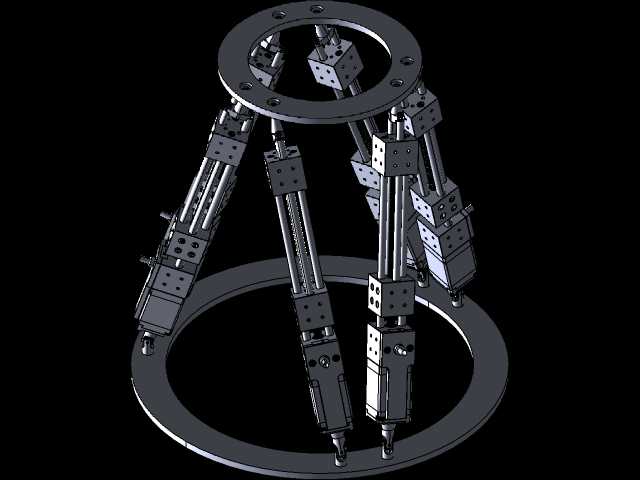

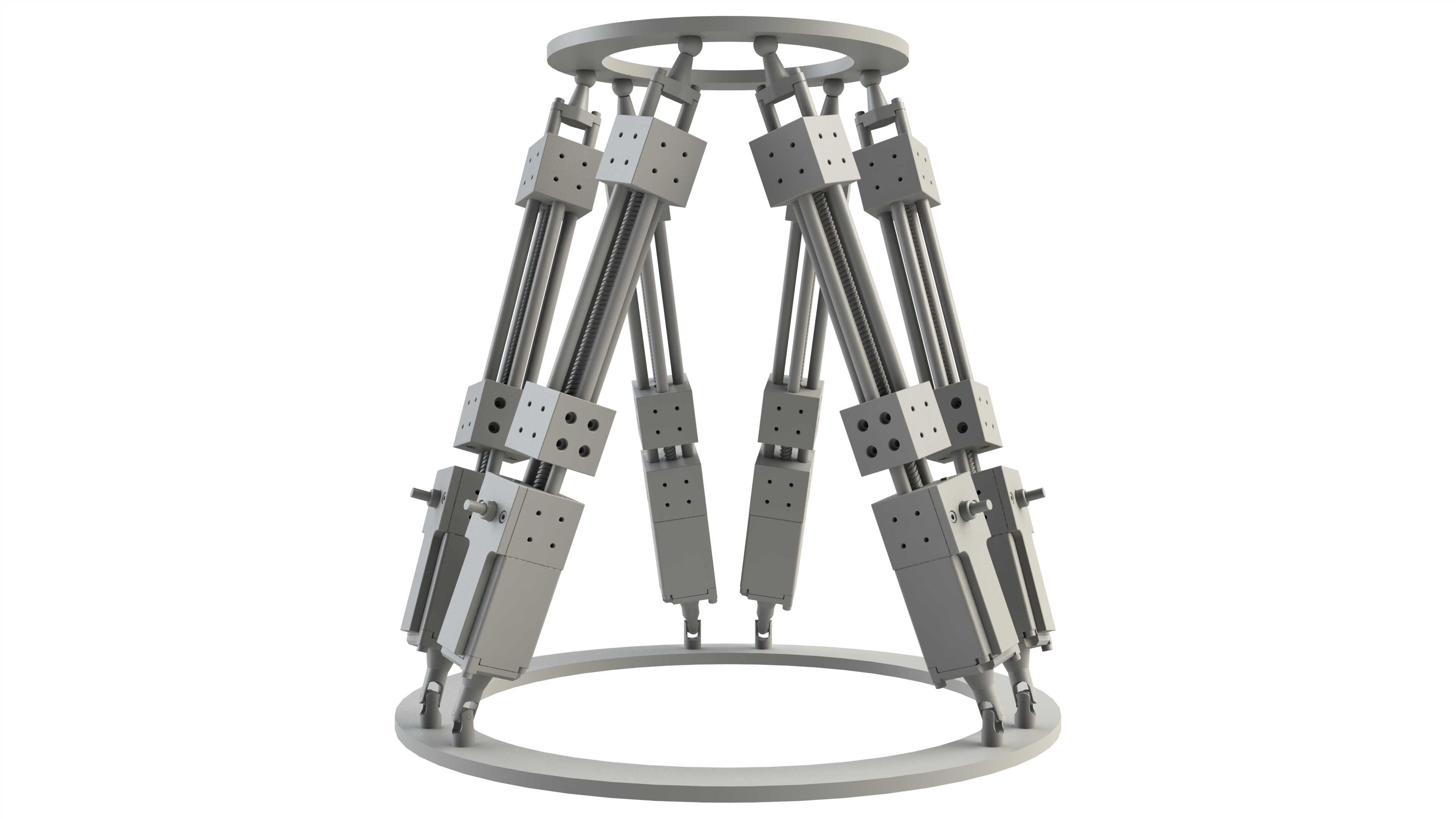

该并联机构是典型的六自由度Stewart构型设备，核心应用覆盖飞行模拟驾驶舱动感生成、精密光学元件对位调整、航天器对接试验平台、多轴振动测试台架、医疗手术机器人定位执行端等场景，可在空间内实现沿X、Y、Z三轴的线性移动，以及绕三轴的旋转摆动，相比传统串联运动机构，具备更高的结构刚度、更大的负载自重比、更快的动态响应速度，以及微米级的重复定位精度优势。从功能特性来看，该平台上下两端采用环形安装基座作为固定与动平台载体，六组可伸缩驱动支腿沿周向均匀分布，每组支腿通过上下两端的万向铰接副分别与定平台、动平台连接，驱动支腿内置直线执行单元，通过六支腿的伸缩量协同配合，即可解算出动平台在空间内的任意位姿，可承载大重量载荷完成高频次、高精度的位姿调整动作，运动过程无累计传动误差，动态稳定性优异。在设计思路上，该结构优先考虑了载荷均匀分布特性，六组支腿采用对称式周向排布，让每根支腿承受的轴向载荷尽可能均衡，避免局部应力集中导致的结构变形；支腿本体采用分段式模块化设计，中间段为导向支撑结构，两端铰接副采用大转角设计，保证平台在极限摆角位置时不会出现运动卡滞，同时预留了驱动元件、传感元件的安装空间，可适配电动缸、液压缸等不同类型的直线驱动单元，满足不同负载等级、运动速度的场景需求。从安装边界来看，上下环形基座预留了标准化的安装孔位，可直接通过螺栓与地面基础、上部负载工装完成连接，整体结构的外接轮廓为同轴圆柱形态，安装时仅需预留对应直径的圆形操作空间，无需额外拓展侧向安装区域；支腿的伸缩行程经过匹配设计，可保证平台在额定运动范围内，支腿不会出现结构干涉，铰接副的转动角度覆盖平台全行程摆角需求，整体结构紧凑，空间利用率高，可直接集成到各类测试、模拟、精密对位设备中作为核心运动执行单元，无需对主体结构做二次改造即可适配多数常规应用场景的安装要求。
