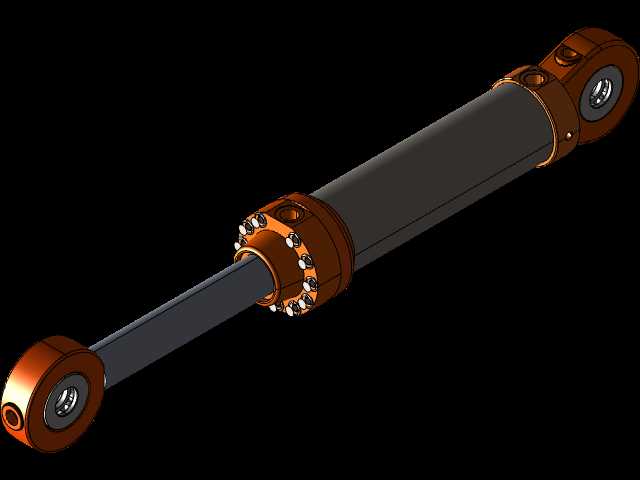

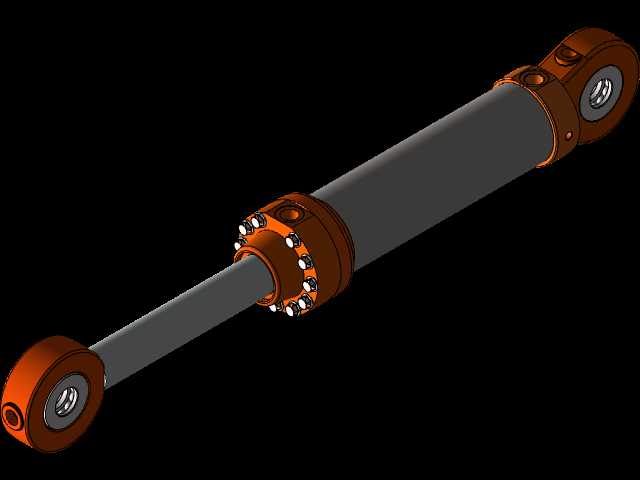

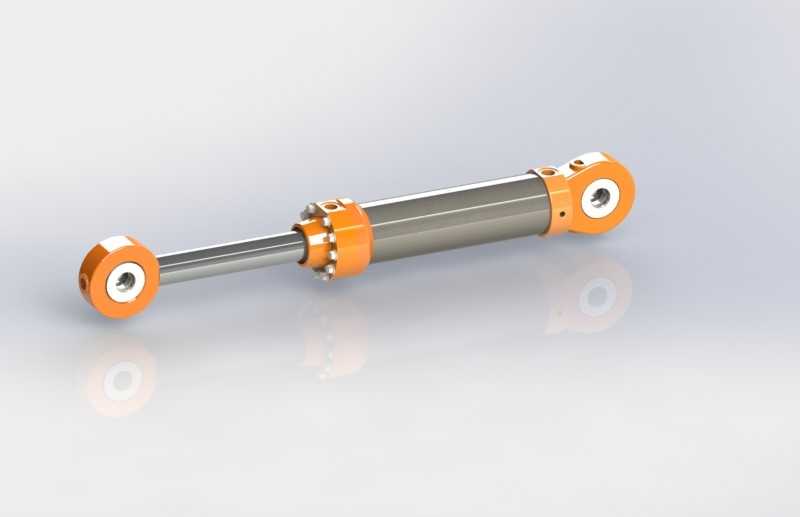

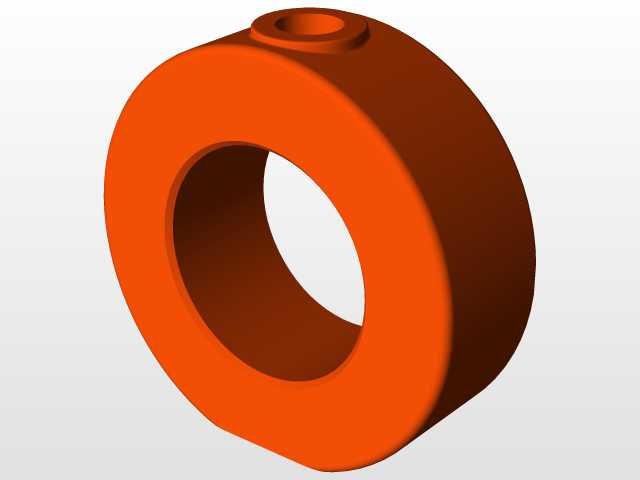

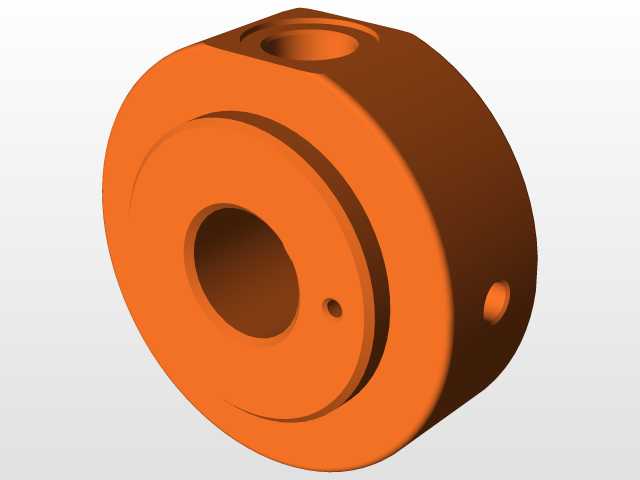

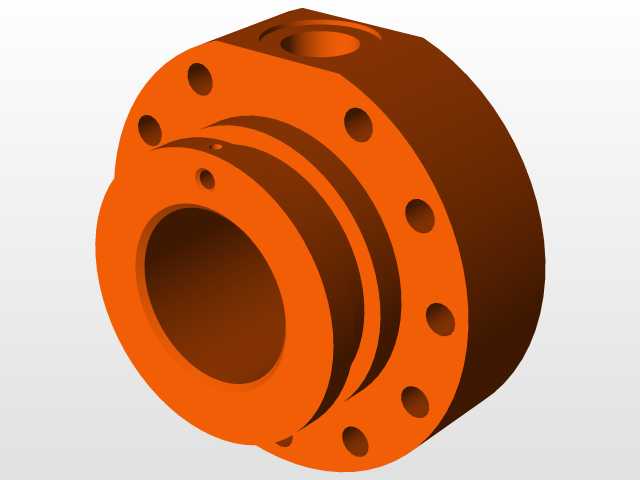

双耳环铰接式工程液压油缸结构设计

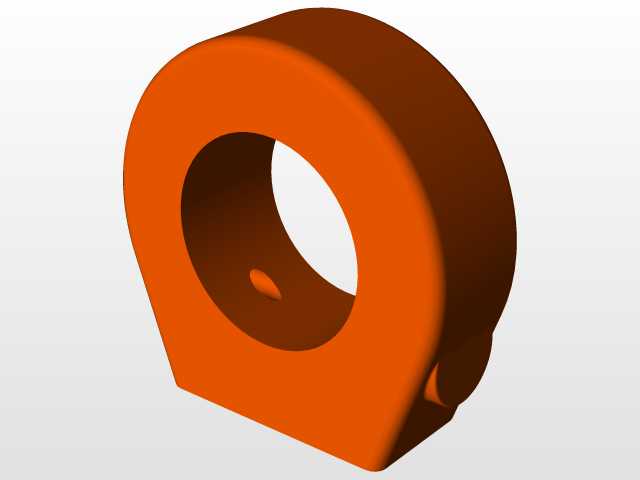

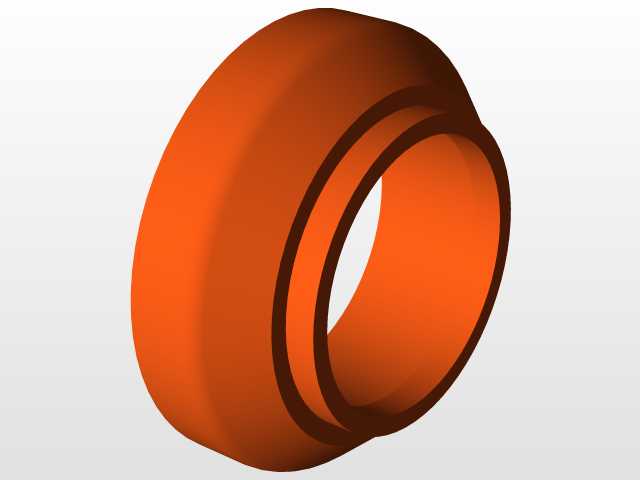

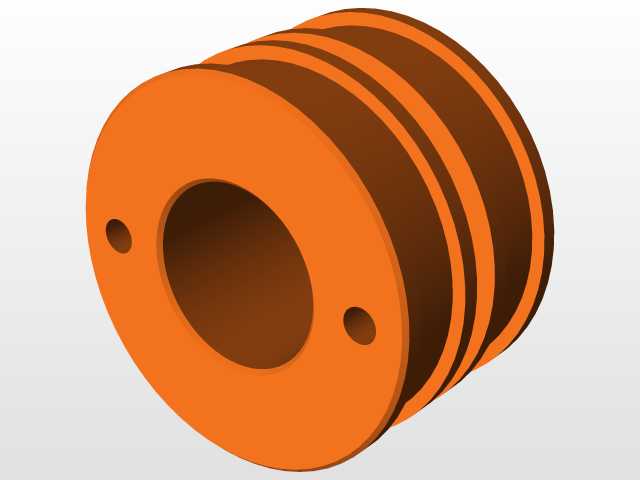

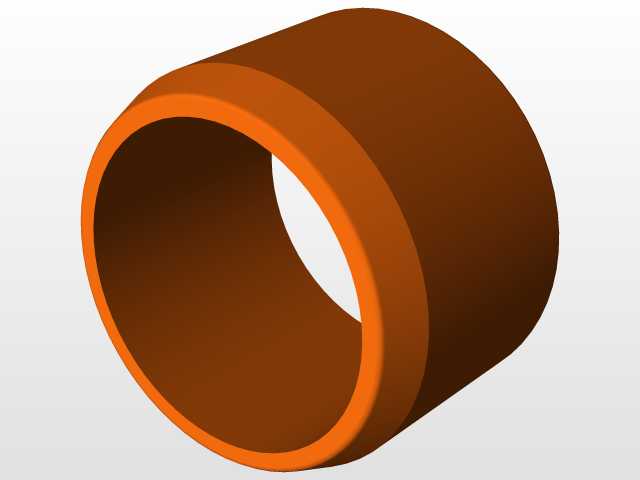

这款双耳环铰接式液压油缸是液压传动系统中的核心执行元件，主要应用于工程机械、矿山设备、农业机械、起重运输装备的直线往复驱动场景，可将液压系统的压力能稳定转化为机械往复作用力，适配需要摆角补偿的安装工况，在挖掘机斗杆驱动、装载机举升机构、叉车起升系统、农机具姿态调整等场景中承担负载推拉、姿态锁止、动作缓冲的核心功能。从功能特性来看，该油缸采用两端耳环铰接的安装形式，耳环内置自润滑关节轴承，可补偿安装面的角度偏差，抵消设备运行过程中机架形变带来的侧向载荷，避免活塞杆承受额外径向力导致的密封件偏磨、杆体拉伤问题；缸筒与端盖采用螺纹加锁紧螺钉的连接结构，既保证了高压工况下的连接强度，也便于后期密封件的更换维护；活塞杆表面做了硬化镀层处理，耐磨耐腐蚀，可适应多粉尘、潮湿的户外作业环境；活塞部位设置了多道组合密封与支撑环，既保证高低压腔的密封可靠性，也能为活塞提供稳定的径向支撑，降低运行过程中的爬行抖动问题。在设计思路上，这款油缸优先考虑了重载工况下的可靠性与安装适配性，整体采用对称式结构布局，两端耳环的安装孔轴线保持平行，可直接适配标准铰支座的安装尺寸，无需额外设计转接件；缸筒外壁预留了标准油口接口位置，可根据实际布管需求调整油口朝向，适配不同设备的管路布局走向；活塞杆伸出端设置了缓冲柱塞结构，在行程末端可实现节流缓冲，降低活塞撞击端盖产生的冲击与噪音，延长油缸整体使用寿命。从安装边界来看，该油缸的收缩总长与伸出行程经过合理匹配，可在满足驱动行程需求的前提下，尽可能压缩设备安装空间，两端耳环的孔径、关节轴承的承载能力均按照对应推力等级做了匹配设计，安装时只需保证两端铰支座的同轴度在允许偏差范围内，即可保证油缸长期稳定运行，无需额外做复杂的安装调校。
