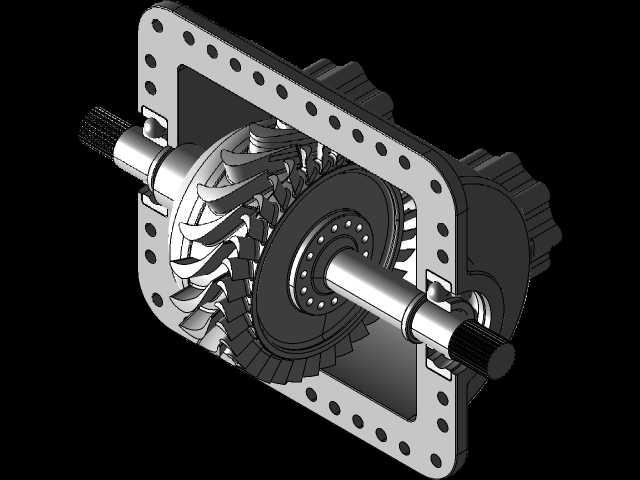

小型蒸汽及超临界二氧化碳透平机械结构

该透平机械结构主要面向分布式能源供给、小型工业余热回收、特种动力系统配套等应用场景，可适配低压蒸汽介质、超临界二氧化碳工质的能量转换需求，在小型分布式电站、工业厂区余压余热利用、特种闭式循环动力系统中承担核心能量转换功能，能够将工质携带的热能与压力能转化为旋转机械能输出，可直接驱动发电机、小型工业负载等终端设备，适配中小功率等级的动力输出需求。从功能特性来看，该结构采用单级径流叶轮搭配螺旋锥齿轮换向传动的布局，工质进入叶轮腔室后推动曲面叶轮高速旋转，叶轮与主轴采用过盈配合加周向定位销的连接方式，保证高转速下的扭矩传递可靠性，主轴两端设置适配密封结构的安装轴段，可根据工质特性搭配迷宫密封、干气密封等不同密封形式，避免工质泄漏影响循环效率。传动端采用螺旋锥齿轮组实现动力换向与转速匹配，齿轮齿形经过修形设计，可降低高转速啮合过程中的振动与噪声，齿轮组集成在剖分式铸造箱体内部，箱体结合面采用密布螺栓孔的法兰结构，保证腔体密封性能同时，也便于内部组件的装配与后期维护。从设计思路来看，整体结构优先考虑紧凑性与易装配性，将叶轮腔与齿轮传动腔集成在同一箱体单元内，减少了外部连接管路与支撑结构的数量，箱体外部的法兰安装边预留了统一规格的连接孔位，可直接与上下游的工质管路、负载端设备进行对接，无需额外设计过渡连接结构。在安装边界方面，该结构整体采用卧式布局，主轴输出端的轴径、键槽尺寸符合通用中小功率动力设备的安装规范，箱体底部预留水平安装的基准面与固定孔位，可直接固定在标准规格的设备安装机架上，整体径向与轴向尺寸控制紧凑，可适配空间受限的撬装式动力单元集成需求，叶轮腔的进出口法兰位置与角度经过优化，可减少工质进出过程的流动损失，提升整体能量转换效率。箱体内部设置有润滑油道的预留结构，可适配飞溅润滑或压力润滑两种润滑方式，满足不同转速工况下齿轮与轴承的润滑需求，两端轴承位的尺寸适配通用规格的滚动轴承，便于后期运维过程中的配件更换。
