Dana60薄型越野车辆驱动桥结构

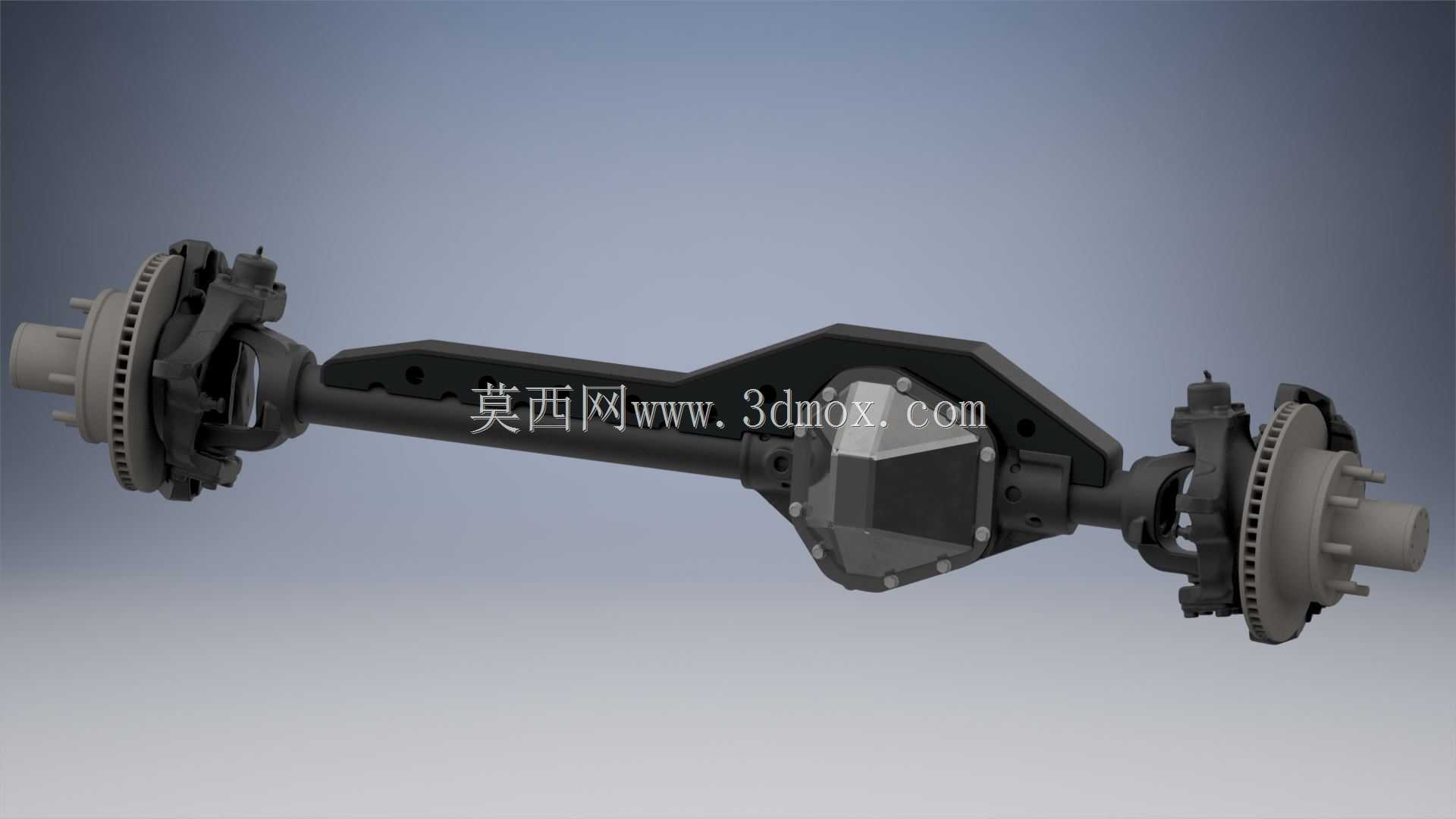

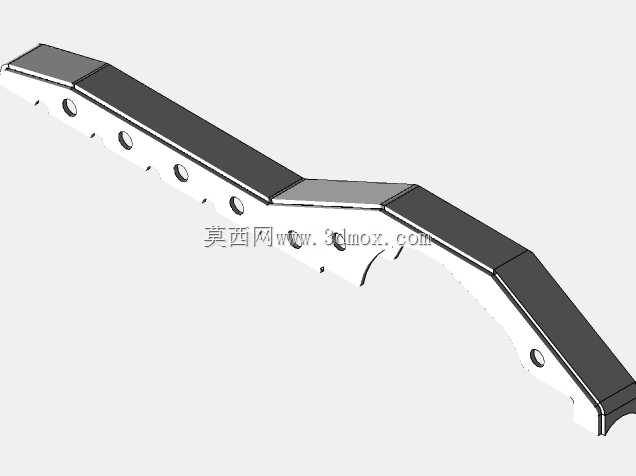

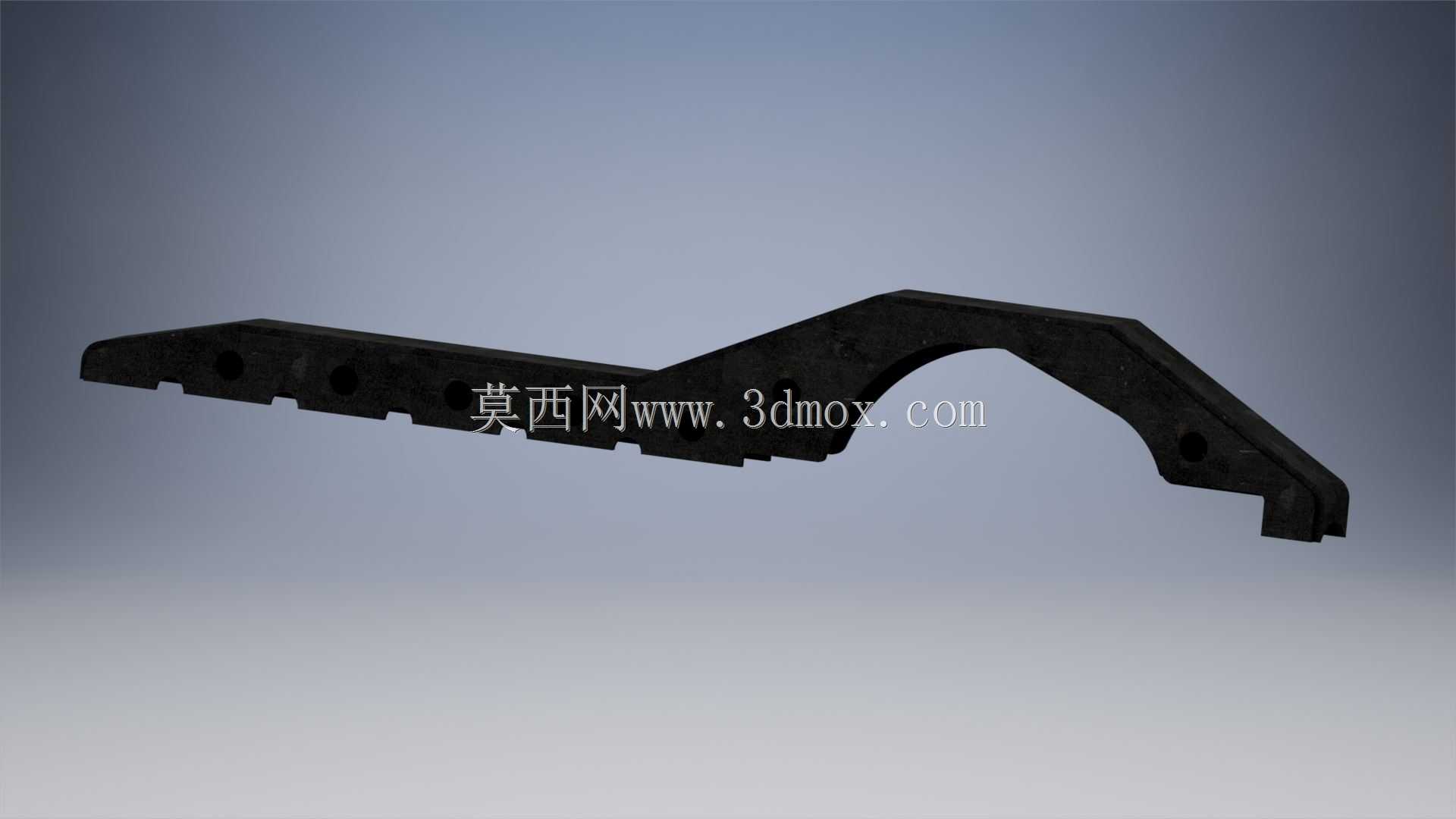

硬派越野改装场景里，原厂厚壁桥壳在大行程悬架压缩、岩石磕碰工况下，常出现桥壳形变蹭半轴、制动盘偏磨的隐患，薄型桁架式桥壳的结构设计，正是瞄准这类痛点做的针对性优化。桥壳中段的差速器安装座做了加厚凸台处理，螺栓孔位周边预留了0.8mm的沉台余量，避免密封垫压合时出现应力集中导致的渗油问题，差速器壳体与桥壳的配合止口做了小角度导入倒角，装配时无需硬敲就能顺滑对位，不会刮伤配合面的密封涂层。两侧的半轴套管采用变径设计，靠近轮端的位置加粗壁厚，对应制动卡钳安装座的位置做了一体化铣削平面，省去了后期加装垫片调整卡钳间隙的工序，制动盘的安装法兰面跳度公差控制在0.03mm以内，高速制动时不会出现方向盘抖动的问题。轮端的轮毂轴承安装位做了双道密封槽设计，适配越野场景下的泥水侵入工况，避免轴承过早进水失效。桥壳上方的桁架加强筋没有采用等厚设计，对应差速器载荷集中的区域筋条厚度增加2mm，往两侧轮端延伸时逐步收薄，在保证整体抗扭刚度的前提下，比同规格传统桥壳减重近12%，不会过度增加簧下质量影响悬架响应。制动管路的固定卡扣位直接集成在桥壳筋条上，位置避开了悬架跳动的干涉区间，改装时无需额外焊接支架，避免焊接热应力导致桥壳变形。轮端的转向节连接臂做了镂空处理，保留安装位强度的同时去掉了冗余的材料，大角度转向时不会蹭到平衡杆拉杆。差速器后盖的螺栓排布采用非等距设计，对应主减速齿轮受力最大的位置加密螺栓，密封压力分布更均匀，大扭矩输出时不会出现后盖漏油的情况。
