80Ar下缸体加工钳口夹具

　　这套钳口夹具围绕80规格下缸体的机加工工序展开，核心任务是在批量加工中把工件稳定限制在既定坐标内，尤其针对快速钻孔工位，预先布置的定位孔能够把刀具引导、孔位找正和工件压紧整合在同一套基座上，减少反复划线、对刀和二次装夹带来的误差。现场使用时，工件先落在底座的支承面上，侧面靠固定挡边完成粗定位，再通过钳口组件夹紧，钻套或引导孔对应下缸体需要加工的孔系，使钻头在切入阶段就获得明确方向，降低偏摆和孔口毛刺。

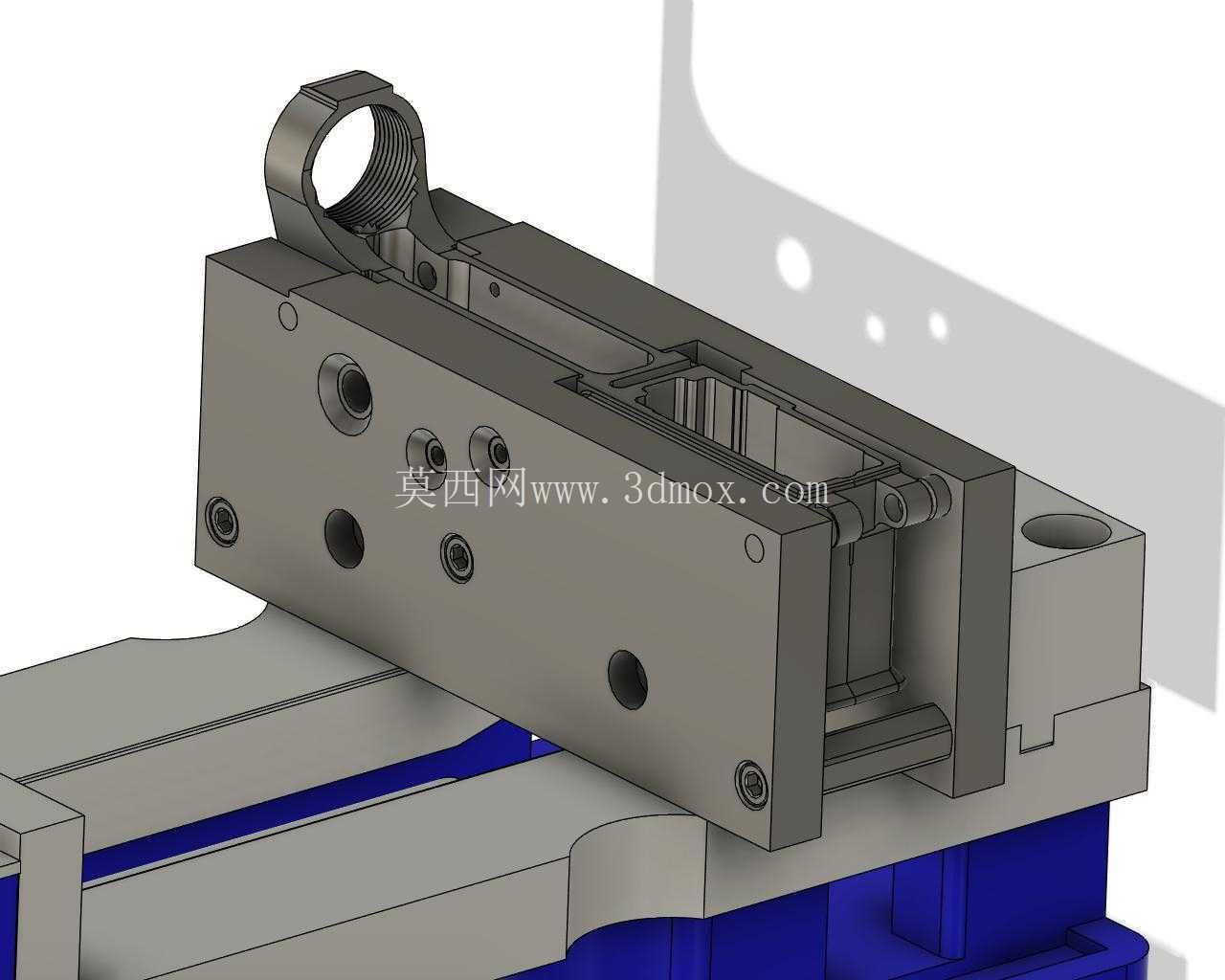

　　从结构上看，夹具采用长条形基体承载主要定位与夹紧元件，基体上分布多组螺纹孔、销孔和沉孔，用于安装挡块、压板、定位销以及可调支承。外露的内六角螺钉承担紧固和微调作用，销孔则保证重复拆装后关键元件仍能回到原始位置。上部带圆弧轮廓的夹紧件与工件外形相适应，避免只靠平面压紧造成接触不稳；端部和侧面的限位块围出工件的安装边界，使操作者上下料时能够快速判断放置方向。

　　设计思路上，这类夹具并不追求复杂动作，而是把工序可靠性放在首位。下缸体属于箱体类零件，毛坯面与已加工面往往同时存在，若支承点选择不当，钻孔时容易产生振动或让刀。因此基座在受力集中区域保留了较高刚性，壁厚和加强过渡围绕夹紧力、切削力传递路径布置；底部与机床工作台连接的区域保持平整，便于压块或螺栓固定。蓝色支承部分在装配中承担垫高调平作用，使夹具上平面与机床进给方向保持稳定关系。

　　安装边界方面，需重点核对夹具总长、总宽与机床工作台行程，确认钻头在各个孔位之间移动时不会与夹紧螺钉、立板或吊环状部件发生干涉。工件放入后，最高夹紧点不能超出机床安全空间，刀具换刀路径也应避开上部圆弧压紧件。对于多品种小批量生产，可通过更换定位块、调整钳口开口位置和增减垫片来适应相近缸体，但更换后必须重新校验定位面与引导孔的同轴关系。

　　在实际加工逻辑中，钳口不仅提供夹紧力，还承担防错功能：不对称的挡块和定位销布置能够阻止工件反向放入，孔位引导结构则把操作者的经验差异压缩到较小范围。粗加工时，夹紧点应靠近钻孔区域，以缩短切削力力臂；精加工前可复查螺钉力矩和工件贴合面，防止铁屑嵌入支承面造成工件翘起。排屑空间也需要在建模阶段预留，底座周围的开口和台阶应让冷却液与切屑顺利离开定位区，避免积屑影响重复装夹精度。

　　三维建模时，应把夹具本体、钳口、紧固件、定位销和工件按实际装配关系分层表达，重点检查运动件行程、螺栓拆装空间以及钻套与刀具的同轴位置。对关键配合面保留明确的平行度、垂直度和孔距关系，才能在工程图中转化为可加工、可检验的尺寸要求。整体结构服务于箱体零件钻孔工序的稳定夹持，强调定位直接、夹紧可靠、排屑顺畅和现场调试便利。
