便携式手持数字万用表结构设计方案

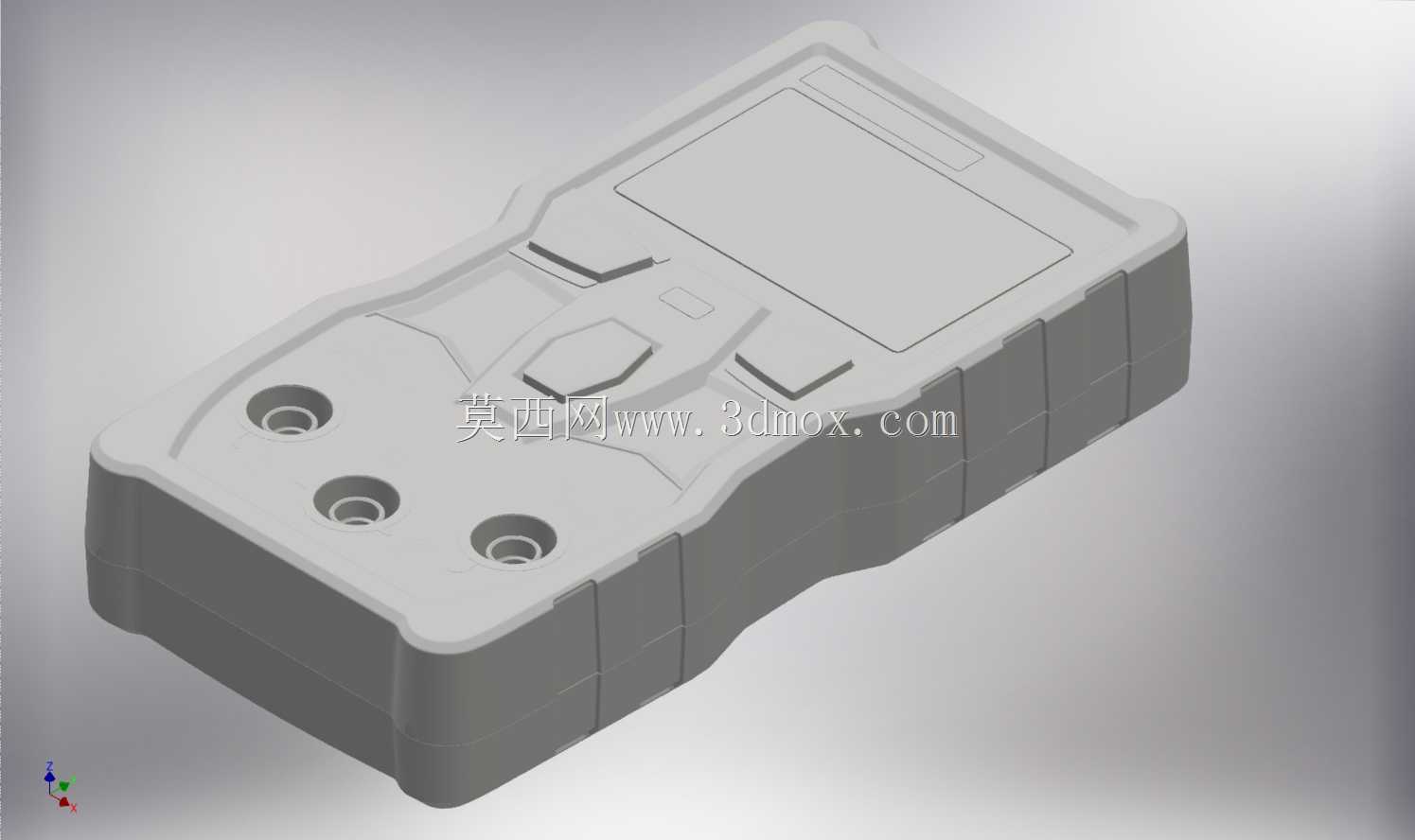

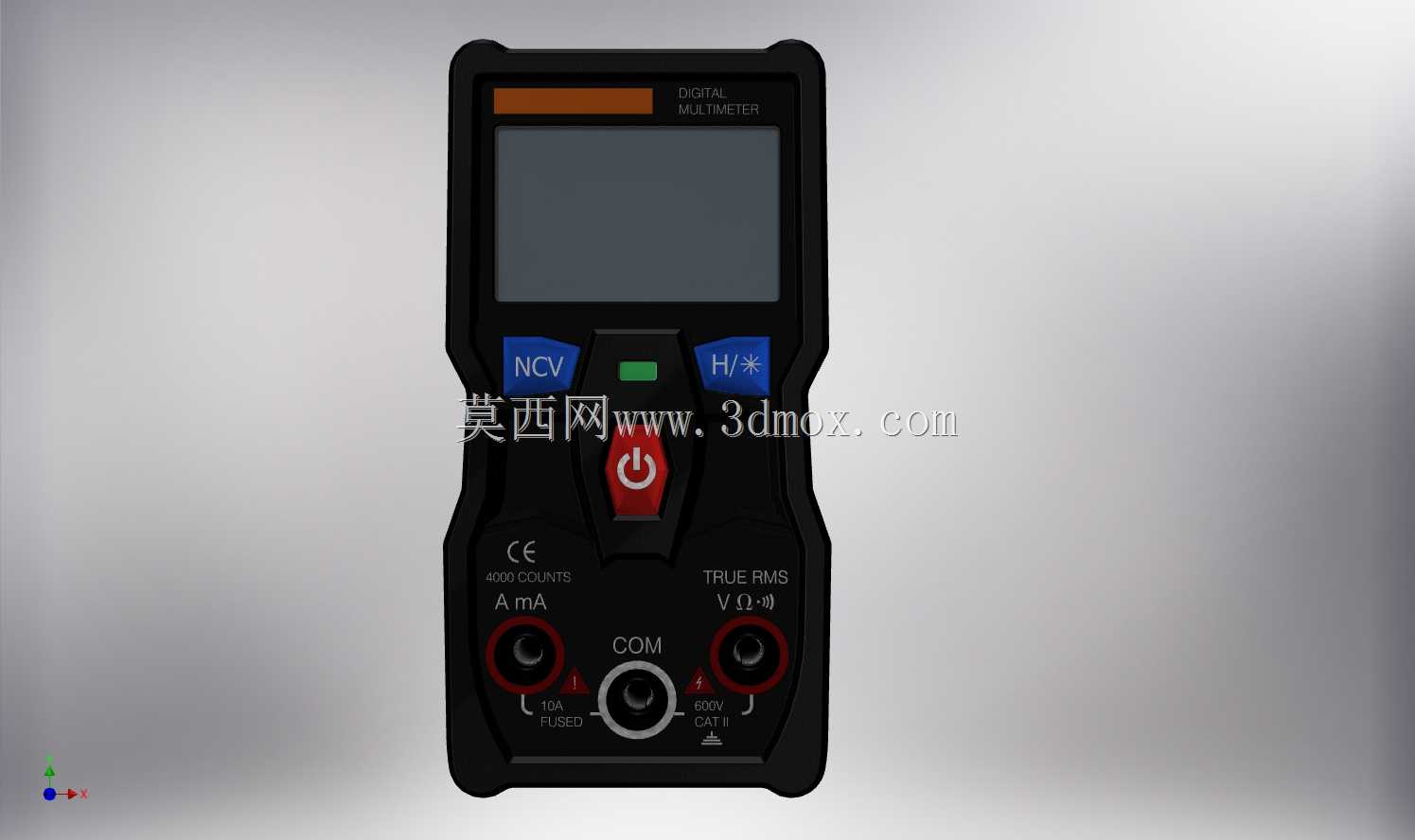

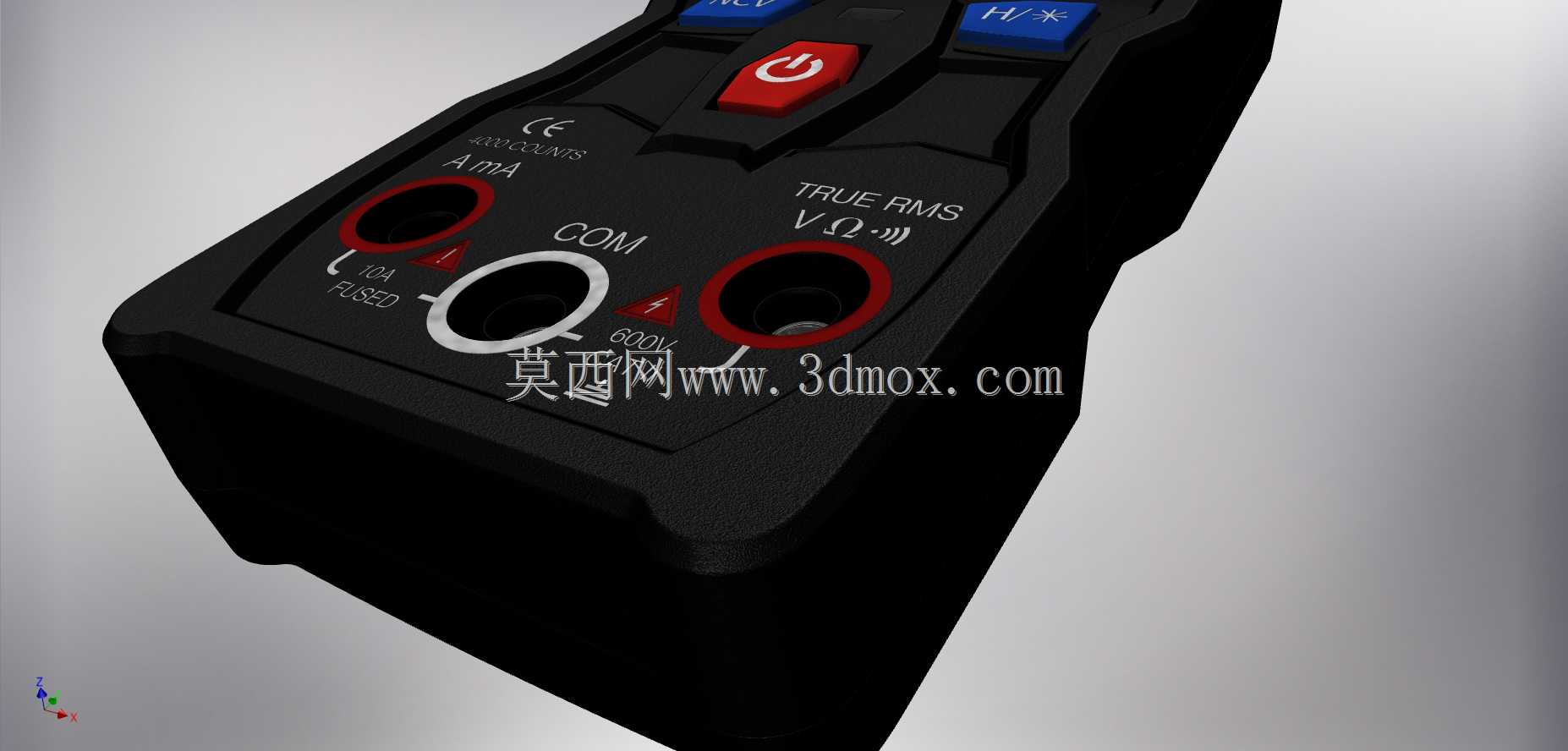

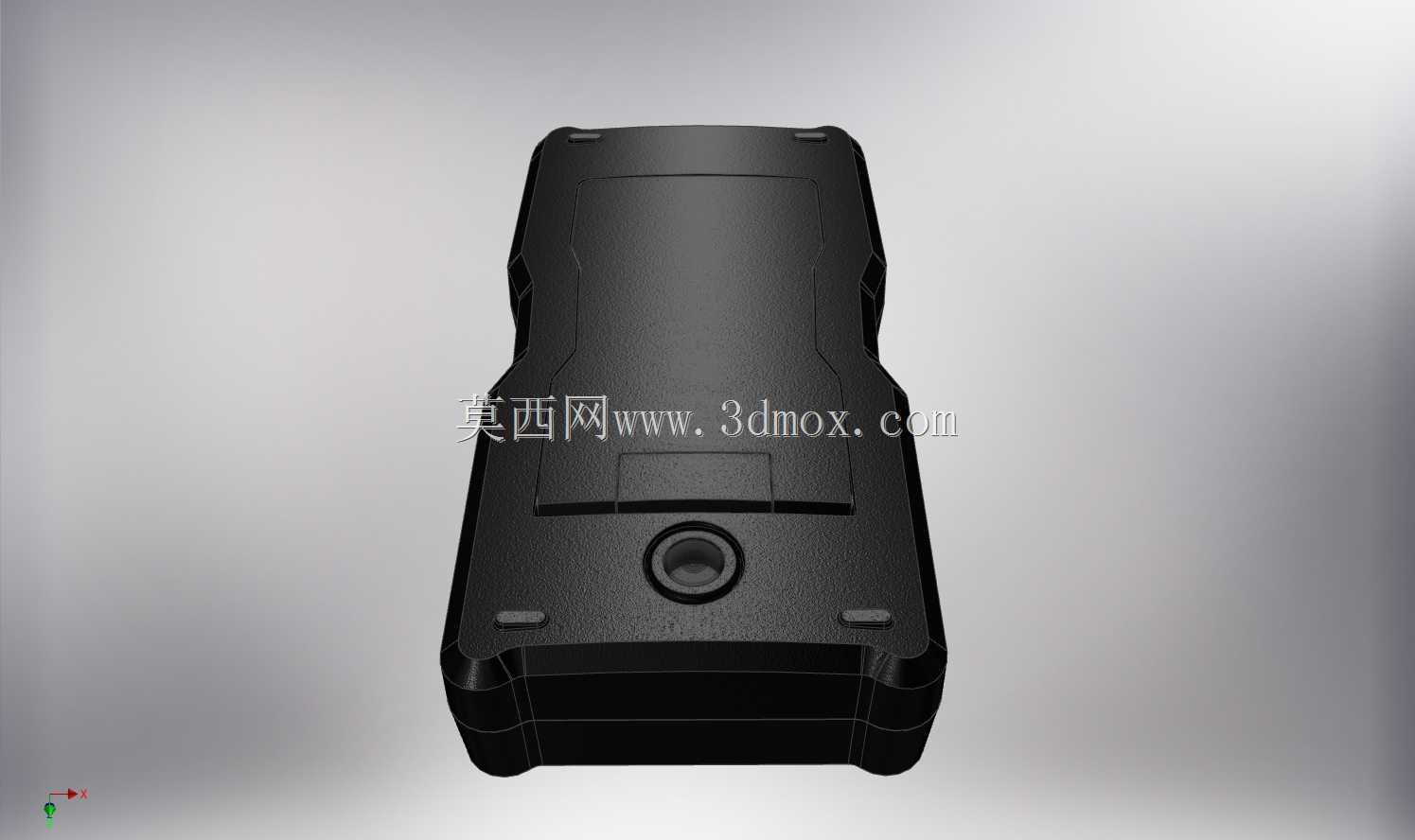

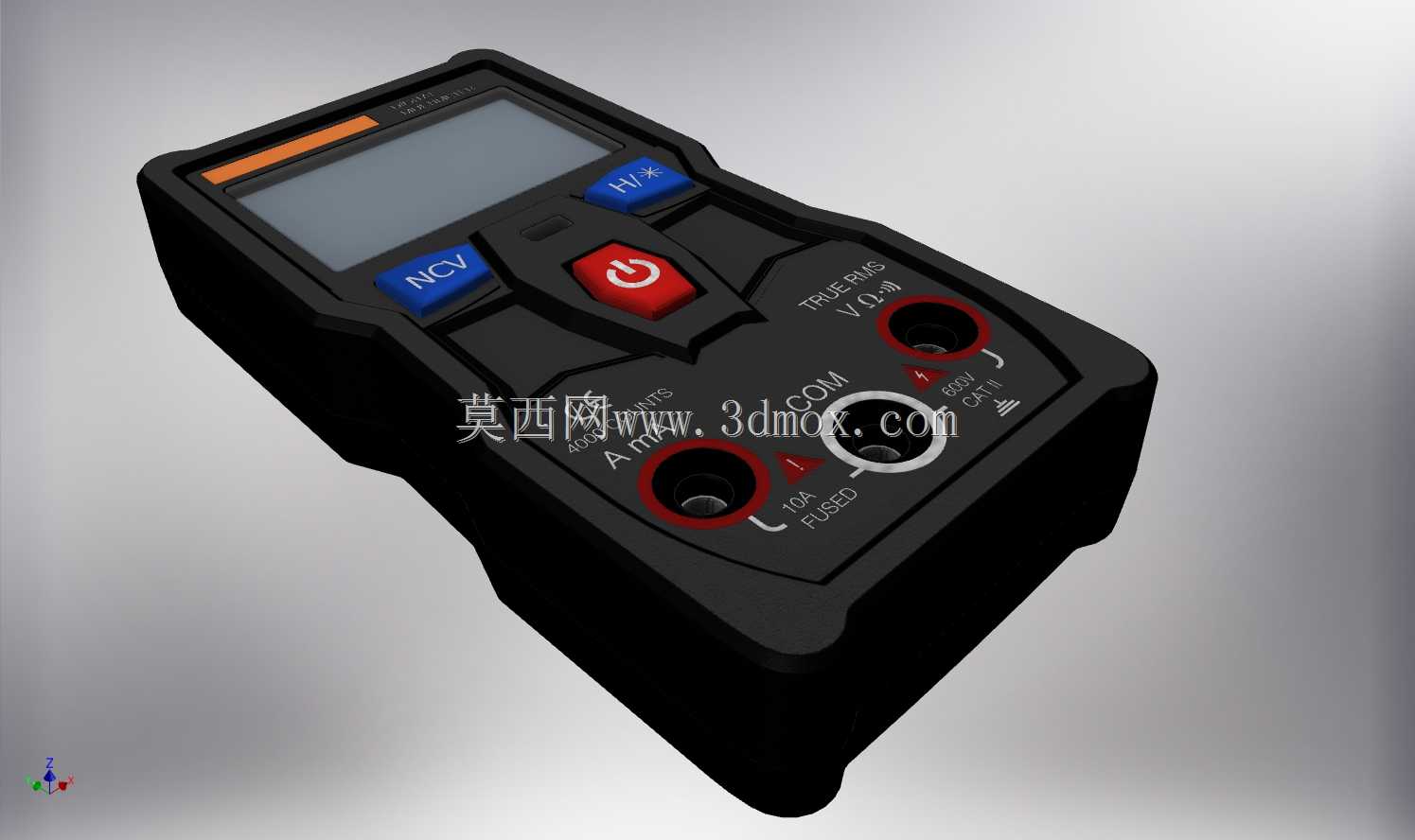

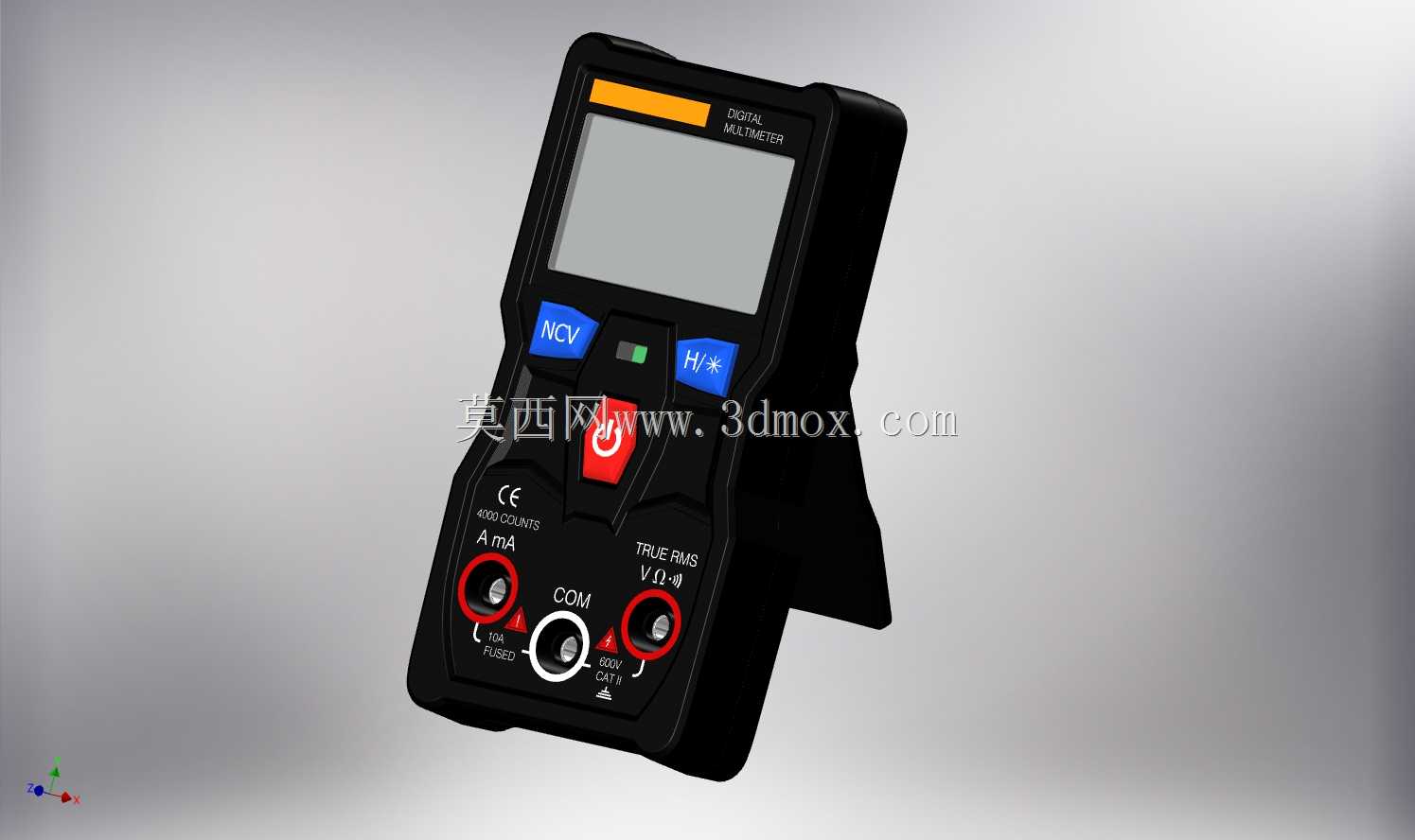

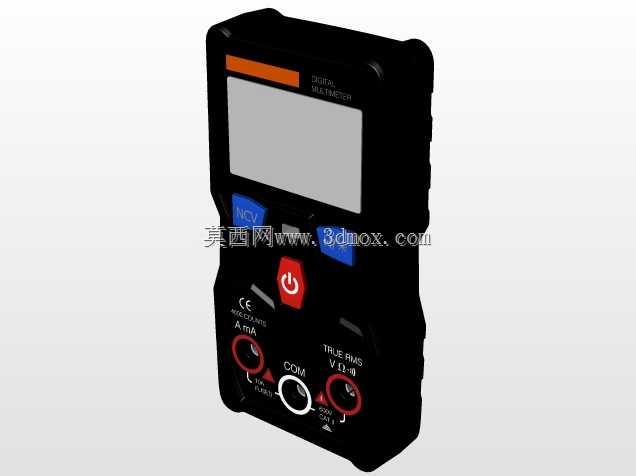

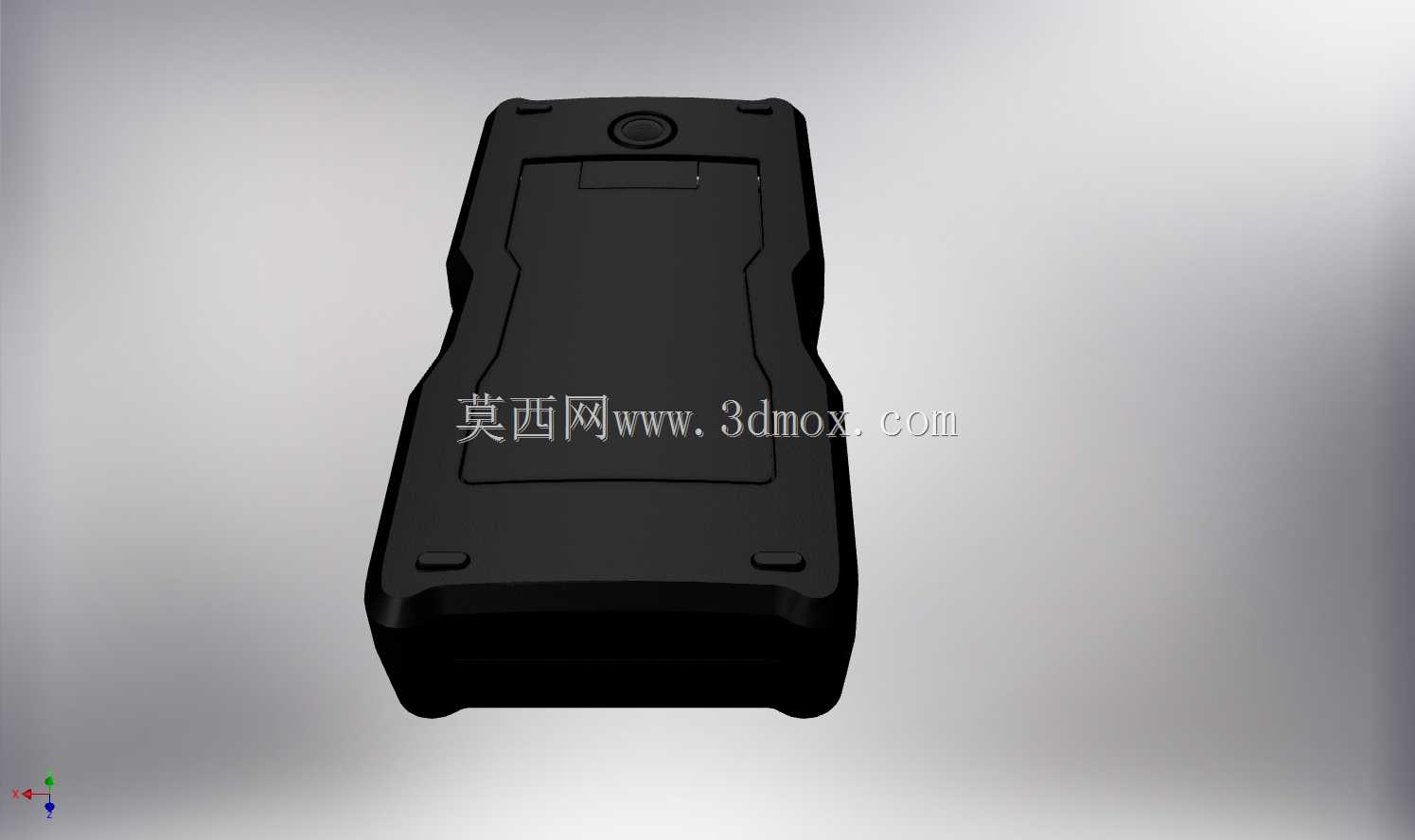

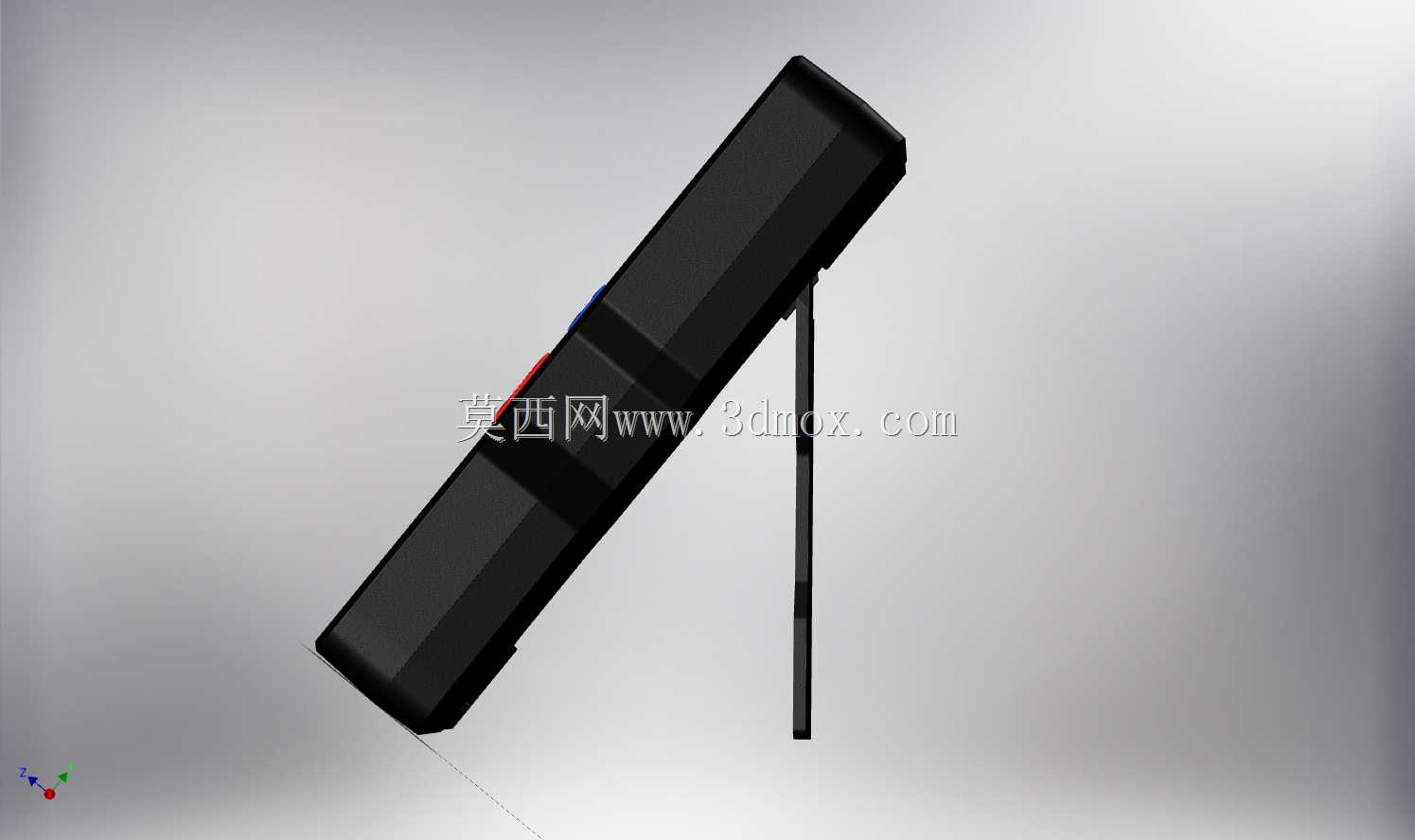

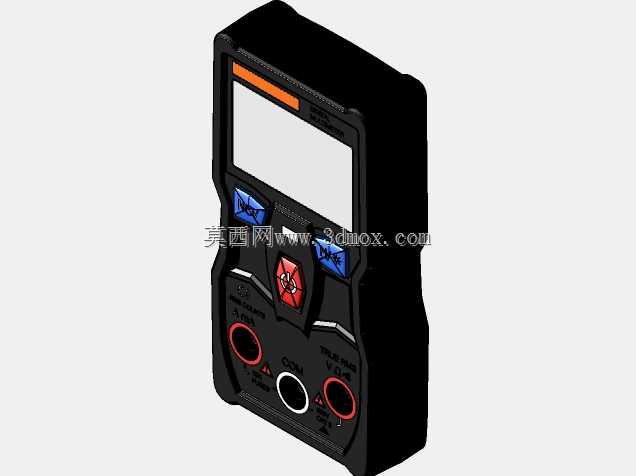

手持电工仪表长期面临跌落磕碰、按键误触、接线端拉扯松脱的现场工况痛点，这款万用表的结构设计完全围绕这些实际使用矛盾做了针对性取舍。背部折叠支架的转轴处做了0.15mm的过盈配合阻尼槽，没有额外加装金属弹片，靠壳体自身的工程塑料韧性实现档位停顿感，既避免了金属件长期锈蚀卡滞的问题，又能在0-120度的开合区间内任意角度悬停，放在倾斜的设备机柜上观测读数时不会出现支架软塌滑落的情况。正面功能按键的凸起高度控制在1.2mm，按键边缘做了0.3mm的圆角过渡，按键与壳体预留0.1mm的装配间隙，既保证戴薄绝缘手套操作时能清晰感知按键反馈，又不会因为间隙过大进灰导致按键卡滞，红色电源键特意做了比周边功能键高0.5mm的差异化设计，昏暗环境下靠手指触感就能快速定位电源开关，不用反复摸索找按键。三个测量接线端口的内壁做了三道环形防滑凸筋，和标准表笔插头插合时能形成三层密封贴合，现场拉扯表笔线时不会出现接触不良打火的隐患，端口周边的标识字符直接在壳体注塑时做了浮雕处理，没有采用后期丝印工艺，长期手持摩擦、接触油污也不会出现标识磨花看不清档位的问题。壳体的边角全部做了R8的圆弧过渡，没有尖锐直角，跌落时能把冲击力均匀分散到整个壳体框架，不会出现边角应力集中开裂的情况，正面屏幕周边做了一圈高出屏幕0.8mm的防护围边，正面朝下摔落时围边先接触接触面，避免屏幕直接受冲击碎裂。功能旋钮的档位槽做了V型定位结构，每切一个测量档位都有清晰的顿挫反馈，旋转阻尼控制在0.2N·m，单指就能轻松转动但不会因为设备晃动出现档位跳变，旋钮和壳体的配合缝隙做了迷宫式挡边结构，现场的金属碎屑、灰尘很难顺着缝隙进入壳体内部损坏电路板。壳体表面做了细晒纹处理，手心出汗时握持也不会打滑，整机的重量分布做了重心优化，握持时重心落在掌心位置，长时间举着测量高处线路也不会出现手腕发酸的情况。
