12V10A开关电源外壳结构设计

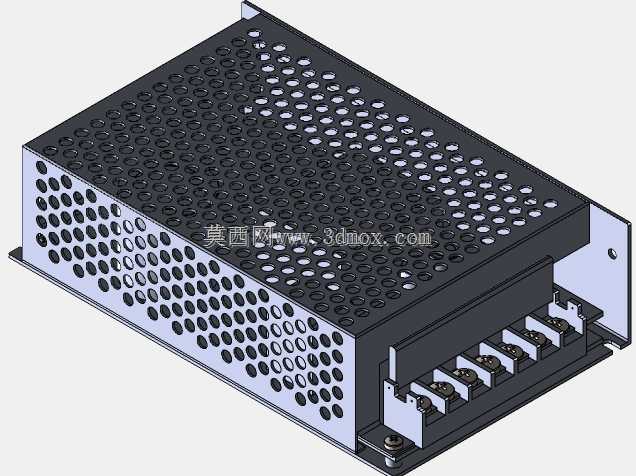

小功率开关电源的钣金外壳加工，最容易踩的坑就是散热孔排布与壳体刚度的矛盾——密孔开多了壳体折弯后容易翘曲，孔位太稀疏又会让内部功率管、整流桥的积热散不出去，长时间带载会触发过温保护。这款12V10A电源的上盖采用交错排布的圆形冲孔，孔距特意留了1.2倍孔径的间隔，既保证了冲孔后钣金的剩余强度，折弯成U型壳体时边缘不会因为应力集中出现撕裂，也能让内部热空气顺着孔道形成自然对流，不用额外加装散热风扇就能满足10A满载下的温升要求。

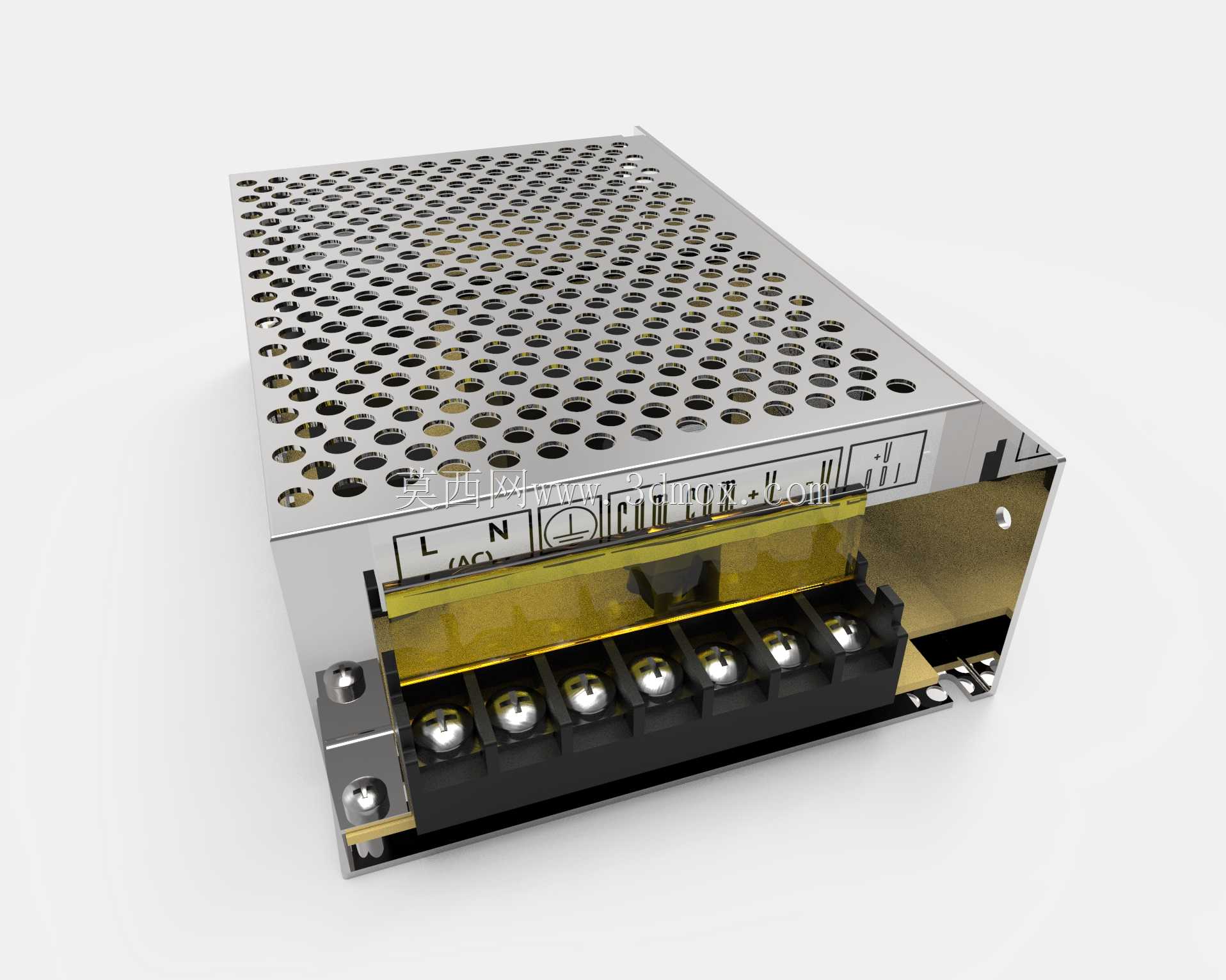

接线端的翻边结构做了细微的内收角度，常规电源外壳的接线口是直角裁切，多股铜线接入时容易被锐边刮断铜丝，留下虚接打火的隐患，这里的0.8mm向内翻边不仅磨掉了裁切毛刺，还能让导线插入时顺着圆弧面贴合端子座，就算是现场施工的工人快速接线，也不会出现铜丝散落在壳体内的情况。壳体侧面的接地柱预留了0.2mm的压装公差，铜柱压入后不会因为运输震动出现松脱，接地电阻能稳定控制在安全标准范围内。

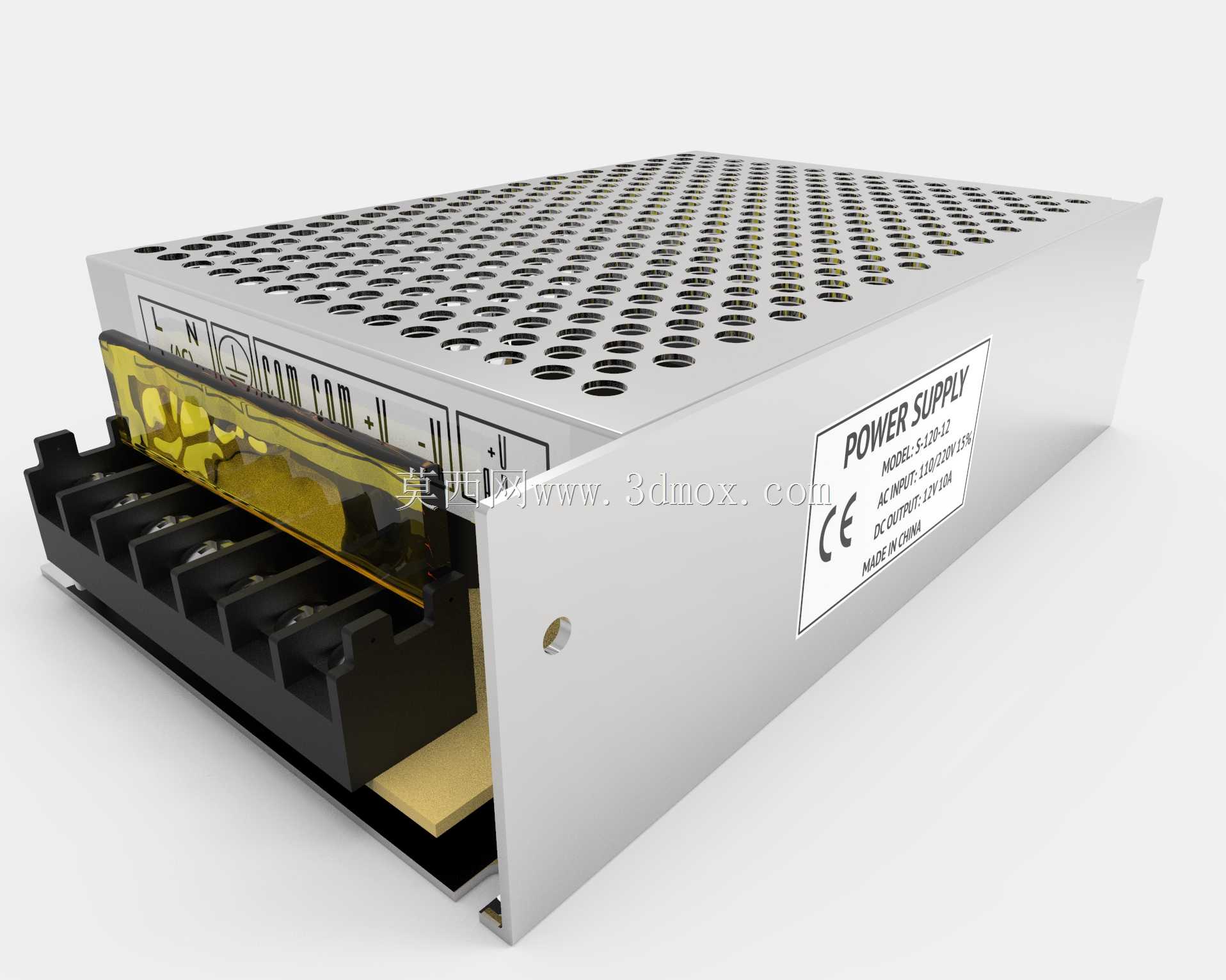

上盖与底座的卡扣位做了让位缺口，常规卡扣装配时需要用力按压才能卡入，很容易把内部PCB板上的电解电容挤歪，这里的缺口让卡扣对位时有1mm的调整余量，装配时不用蛮力按压，顺着导向槽就能滑入卡紧，后续维修拆壳也不会撬坏卡扣。壳体表面的喷塑层选了细砂纹质感，不是为了好看，是因为车间安装时手上的油污、汗渍沾到光面壳体会留下明显痕迹，细砂纹表面能掩盖日常使用的划痕与污渍，长时间使用外观也不会显得陈旧。

内部的端子座固定位特意加了凸包支撑，PCB板锁附后不会因为接线时的按压力量出现下沉，避免板上的焊盘受力开裂。散热孔的排布特意避开了内部电解电容的正上方，防止车间的金属粉尘、冷凝水顺着孔洞直接滴到电容引脚造成腐蚀，所有孔位都对准功率器件的散热片位置，热流直接顺着孔道排出，不会在壳体内形成涡流积热。
