模块化预制办公建筑视觉验证单元

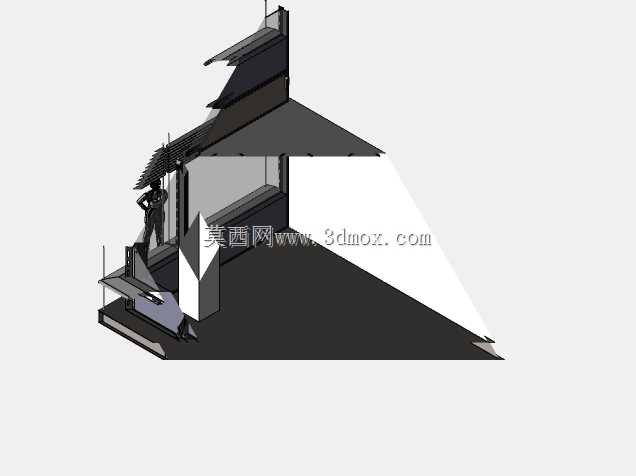

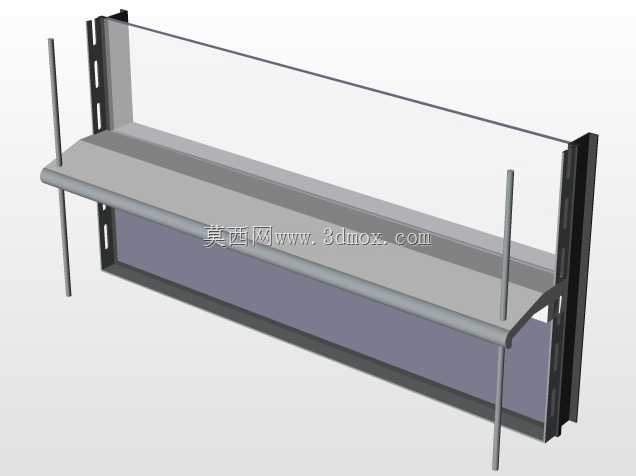

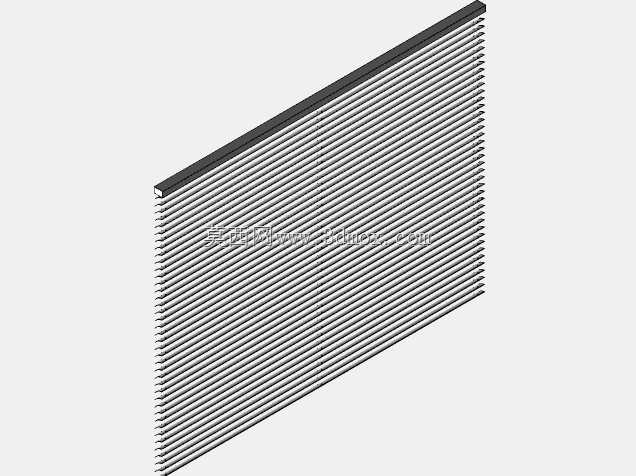

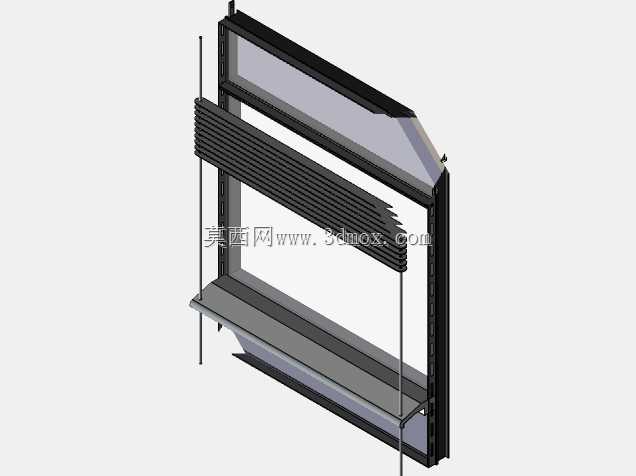

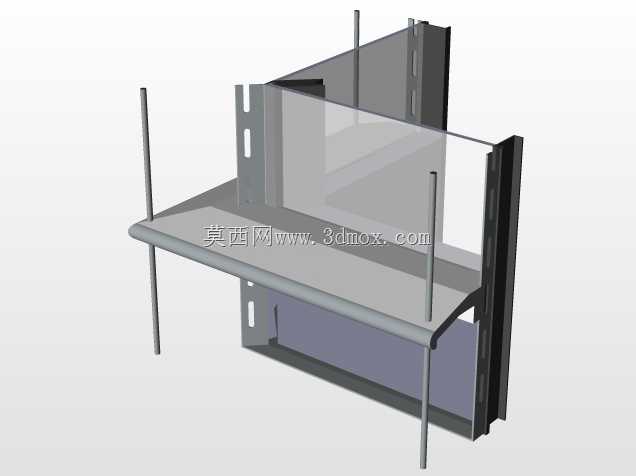

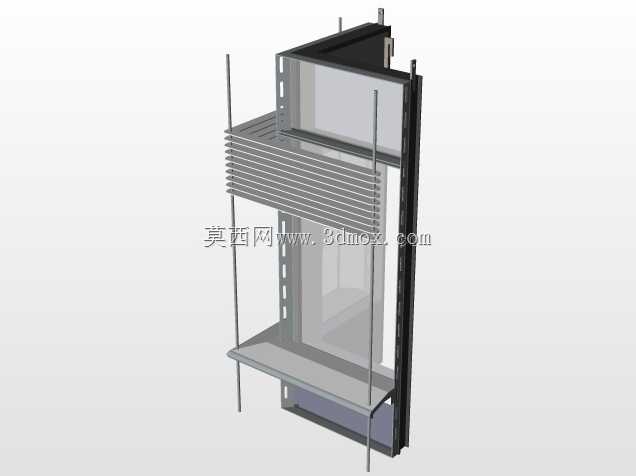

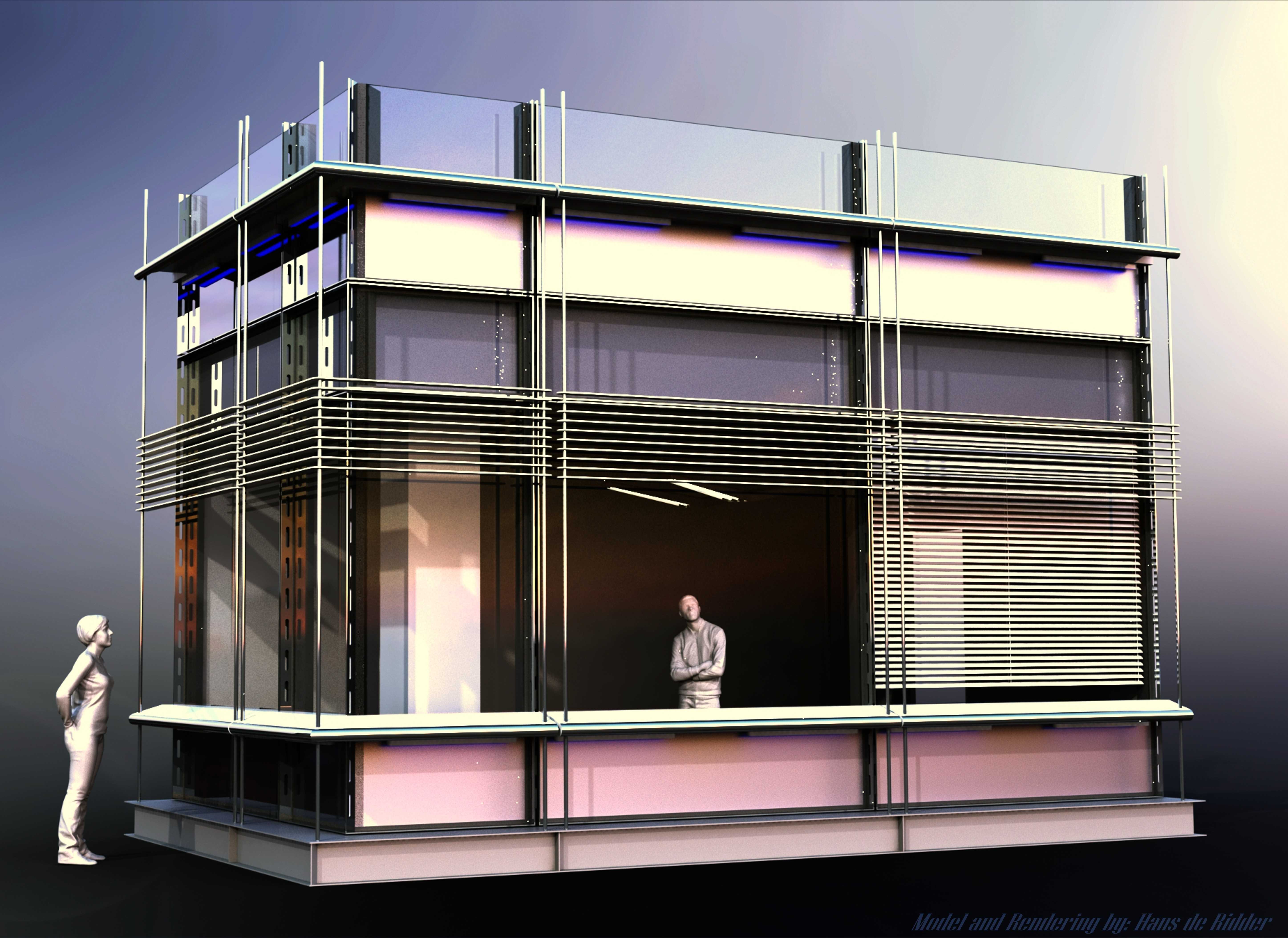

预制建筑落地前最容易踩的坑，就是覆层面板与主体框架的公差匹配问题——现场吊装时一旦出现框架立柱与预制面板卡槽错位，轻则现场切割返工延误工期，重则整批面板报废拉高项目成本。这个视觉验证单元的结构设计，刚好把这类加工适配的核心矛盾前置解决。3X4米幅宽的预制面板卡槽，在建模阶段就预留了单侧1.2mm的装配余量，既不会因为余量过大导致面板安装后晃动异响，也不会因为公差过严让现场吊装时无法对位。外侧brise soleil遮阳构件的固定孔位，全部采用长圆孔设计，适配不同批次铝型材挤出时的直线度误差，不用在现场重新扩孔。内部威尼斯百叶的安装轨道，提前和内侧玻璃卡槽做了一体化集成设计，省去现场打胶固定的工序，也避免胶缝长期受紫外线照射老化开裂漏雨。外部蓝色LED灯带的走线槽，直接预埋在横向框架的空腔内，不用额外在面板上开槽布线，既保证外立面的整洁度，也避免线路外露受雨水侵蚀老化。三层玻璃的惠善涂层安装位，每层玻璃的卡槽深度都做了差异化设计，最外层玻璃卡槽深8mm，中间层6mm，内层4mm，安装时能快速区分玻璃层级，不会出现装反导致涂层朝向错误影响隔热效果的问题。底部基座的调平螺栓预留孔，和框架立柱的连接位做了同轴度校验，现场吊装时只要把基座调平，上层框架就能直接落位，不用反复调整立柱垂直度。转角位置的包边构件，采用45度拼角的预加工设计，拼缝处预留0.5mm的打胶槽，既保证拼缝的美观度，也能抵消温度变化带来的型材热胀冷缩形变，不会出现高温季节拼角起拱开裂的问题。视觉阴影盒的层单位设计，把灯光、遮阳、玻璃、面板所有构件的装配关系都做了1:1还原，能在生产前直接验证所有构件的装配顺序，提前发现不同构件之间的干涉问题——比如百叶完全放下时会不会和内侧玻璃把手碰撞，灯带点亮时光线会不会从面板拼缝漏出形成光污染，人站在单元外侧观察时内部阴影的呈现效果是否符合设计预期。这类前置的加工适配验证，能把现场施工的返工率降低六成以上，也能让覆层面板生产时的公差控制更有针对性，不用盲目追求过高的加工精度徒增成本。
