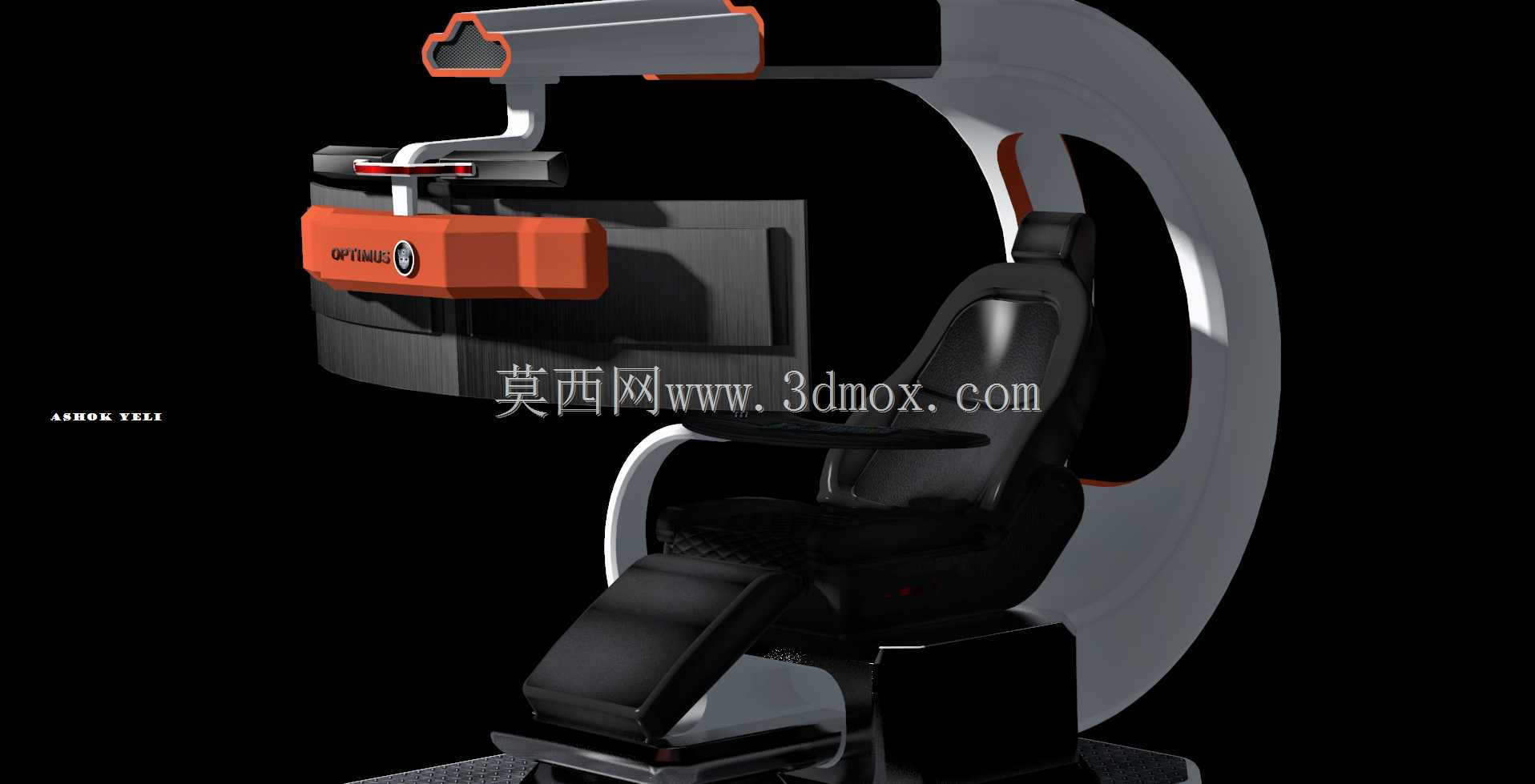

沉浸式集成座舱式电竞娱乐操控台

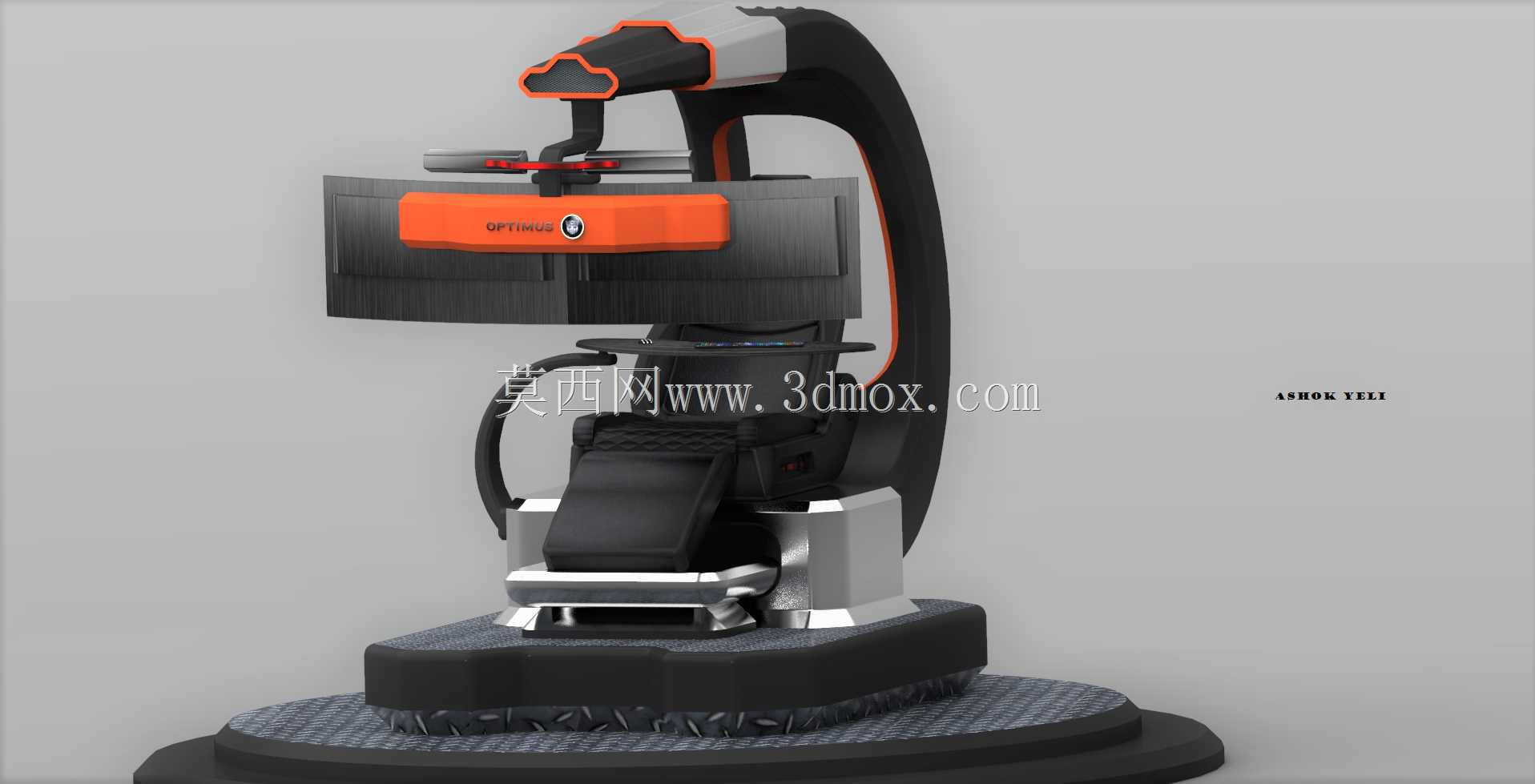

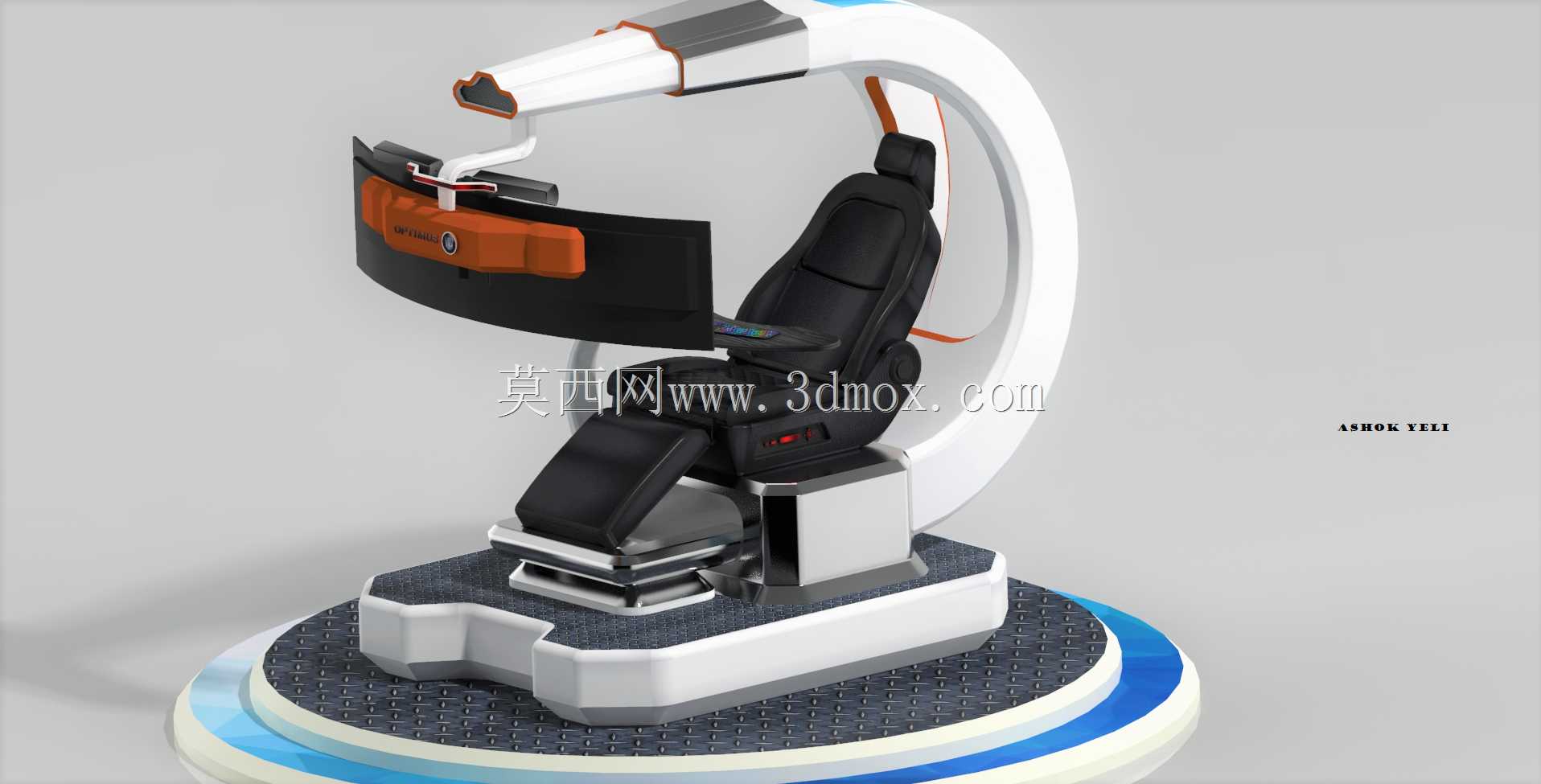

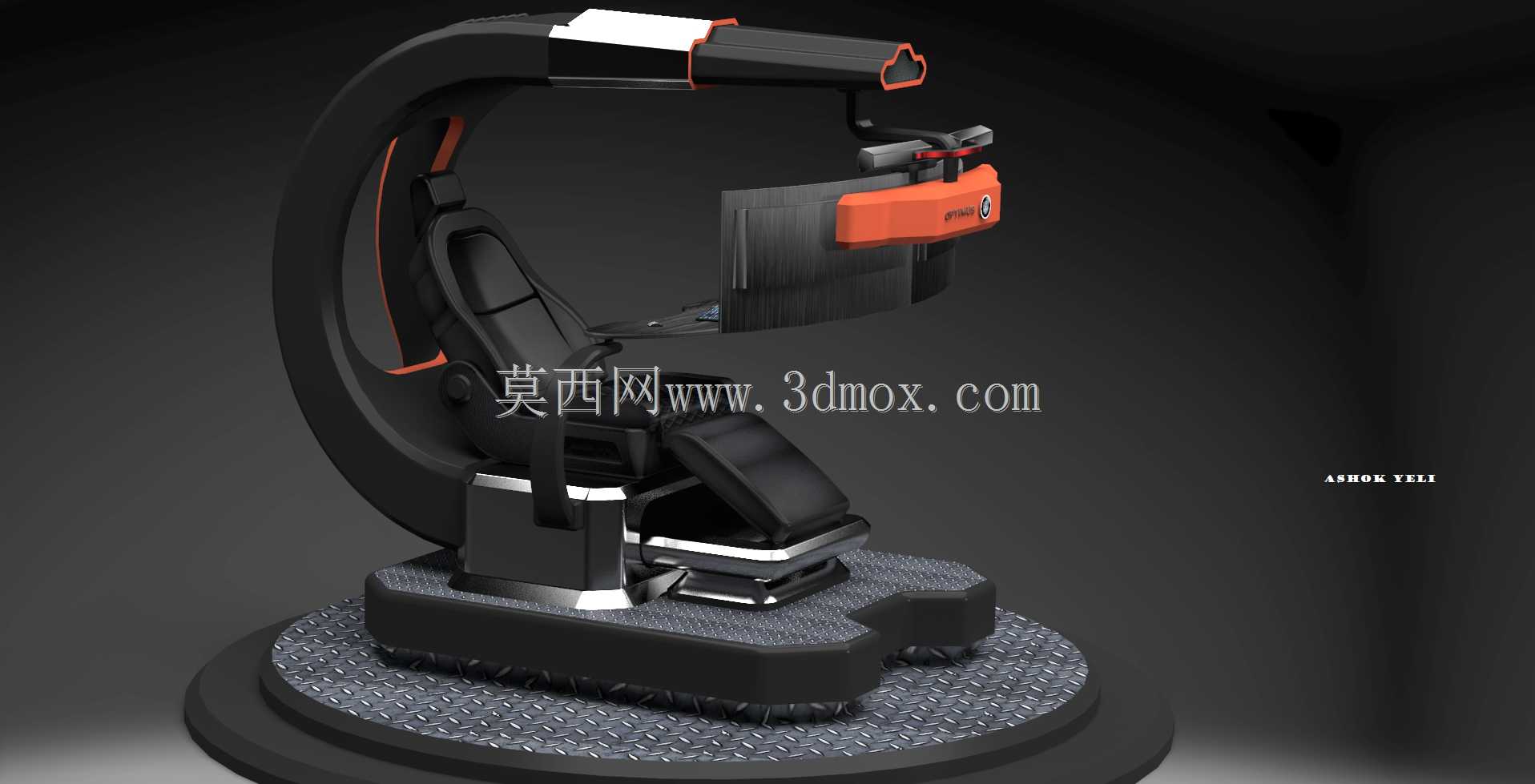

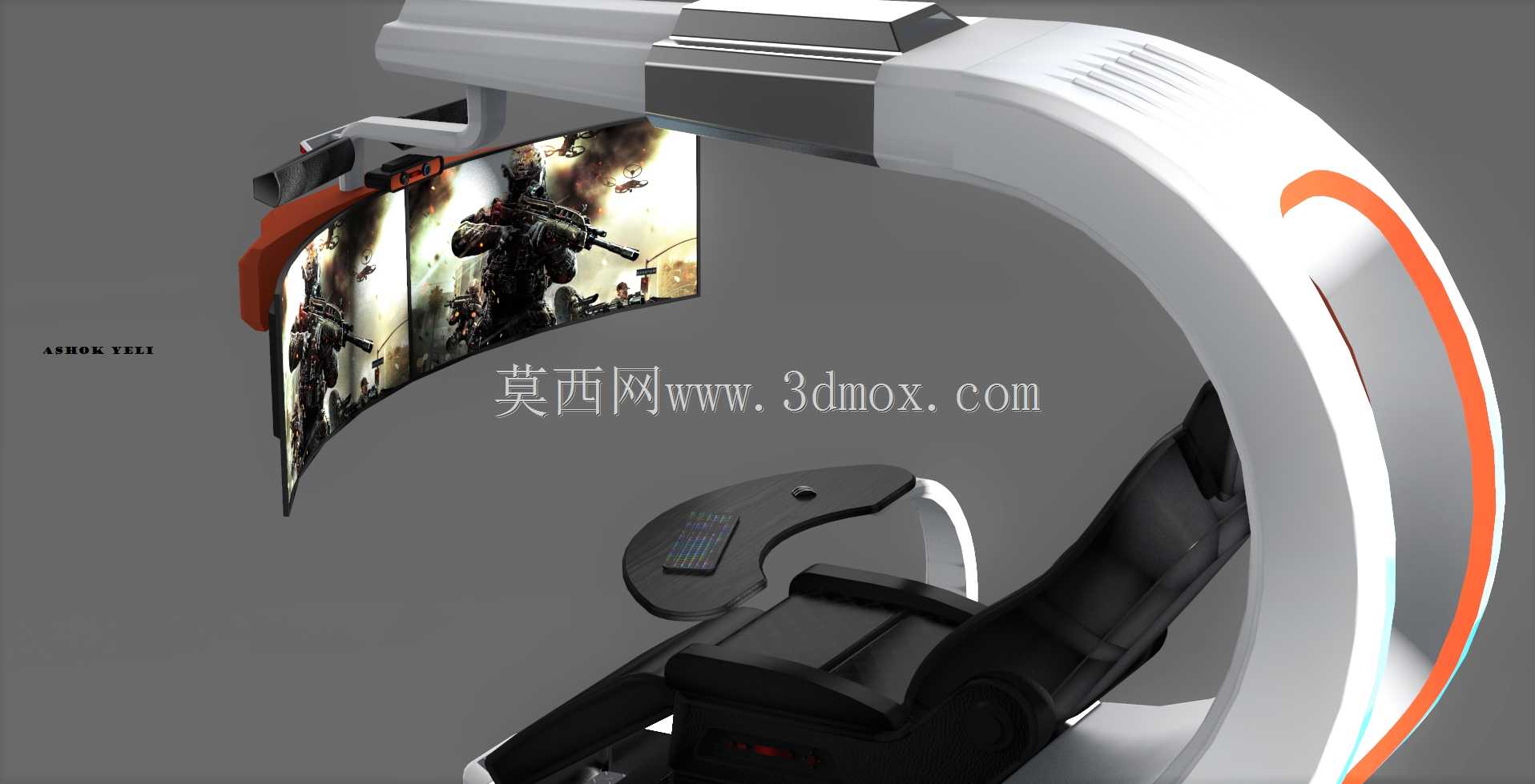

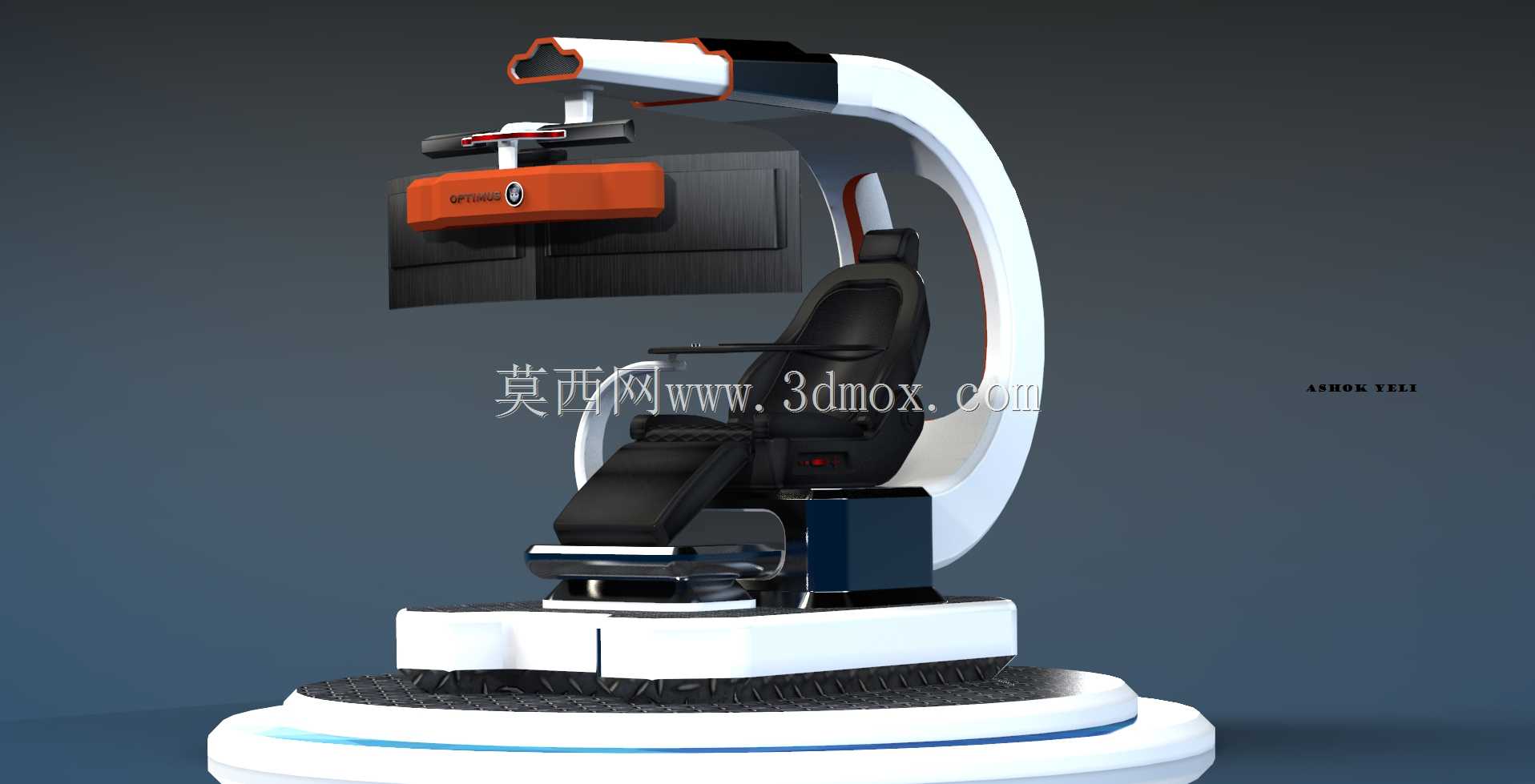

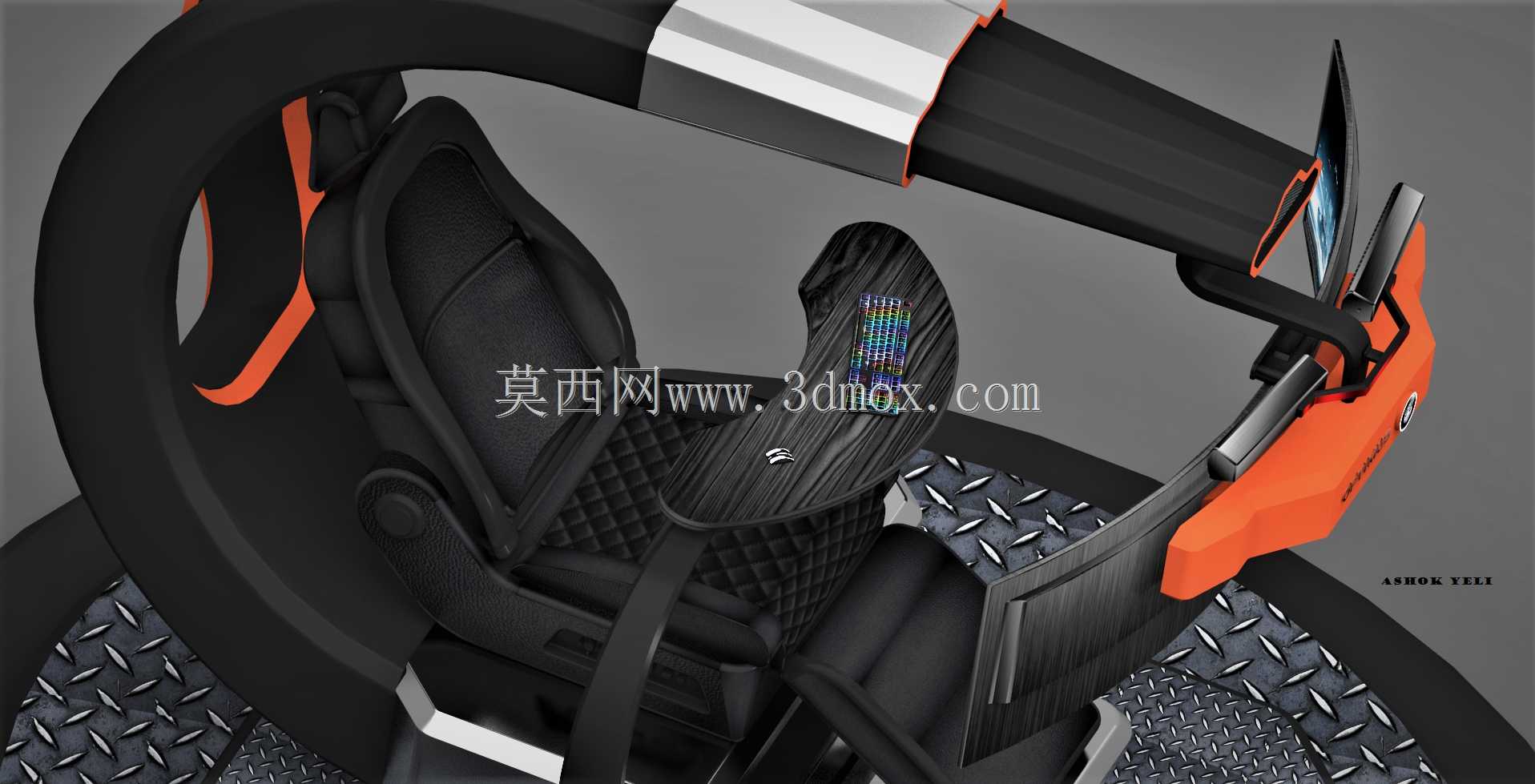

曲面设计视角下，这类集成式座舱设备最容易出现的曲面断层问题，集中在C型环抱臂与座椅靠背的衔接区域，常规建模时直接扫掠生成的曲面，会在臂架弯折处出现曲率突变，不仅视觉上有生硬的折痕，实际开模时也会因为曲面曲率不连续导致脱模斜度不足，侧壁容易出现拉伤。处理这段曲面时没有直接用单条路径扫掠，而是把C型臂拆成三段曲率连续的过渡面，靠近底座的下段用G2连续的圆弧过渡匹配底座的菱形防滑平台纹理，中段贴合人体背部倚靠的自然弧度做内收偏移，上段承托显示支架的位置做局部加厚，曲面偏移量控制在3.2mm，刚好匹配ABS外壳的常规壁厚，不会出现厚薄不均导致的注塑缩痕。座椅侧翼的曲面没有做完全对称的处理，靠近操控摇杆的一侧侧翼收窄15mm，给手臂操作留出足够的活动空间，另一侧保留原有的支撑弧度，曲面过渡处用渐消面处理，不会出现突兀的棱角。底座的防滑纹理平台没有用平面贴花纹理的偷懒做法，而是把菱形防滑纹做0.8mm的凸起，曲面和底座基座做圆角过渡，避免锐边磕碰的同时，也让纹理的光影层次更真实。显示支架的悬臂曲面做了内走线的空腔预留，曲面内壁做1度的脱模斜度，外表面的橙色装饰条用嵌件式的曲面凹槽定位，凹槽深度1.2mm，装配时装饰条可以直接卡入，不需要额外打胶固定，缝隙均匀度能控制在0.3mm以内。脚踏区域的曲面做了12度的倾角，贴合脚踝自然放置的角度，曲面边缘做20mm的翻边，既可以增强底座的结构强度，也能避免脚部滑落。整个座舱的外露曲面全部做了哑光磨砂的曲率校验，没有出现曲率反向的凹陷区域，渲染时光影顺着曲面自然流动，不会出现局部反光过曝的问题，哪怕是扶手处的细小操控按键，周边的曲面也做了0.5mm的下沉过渡，按键按压时的触感反馈区域和周边曲面衔接自然，没有割裂感。
