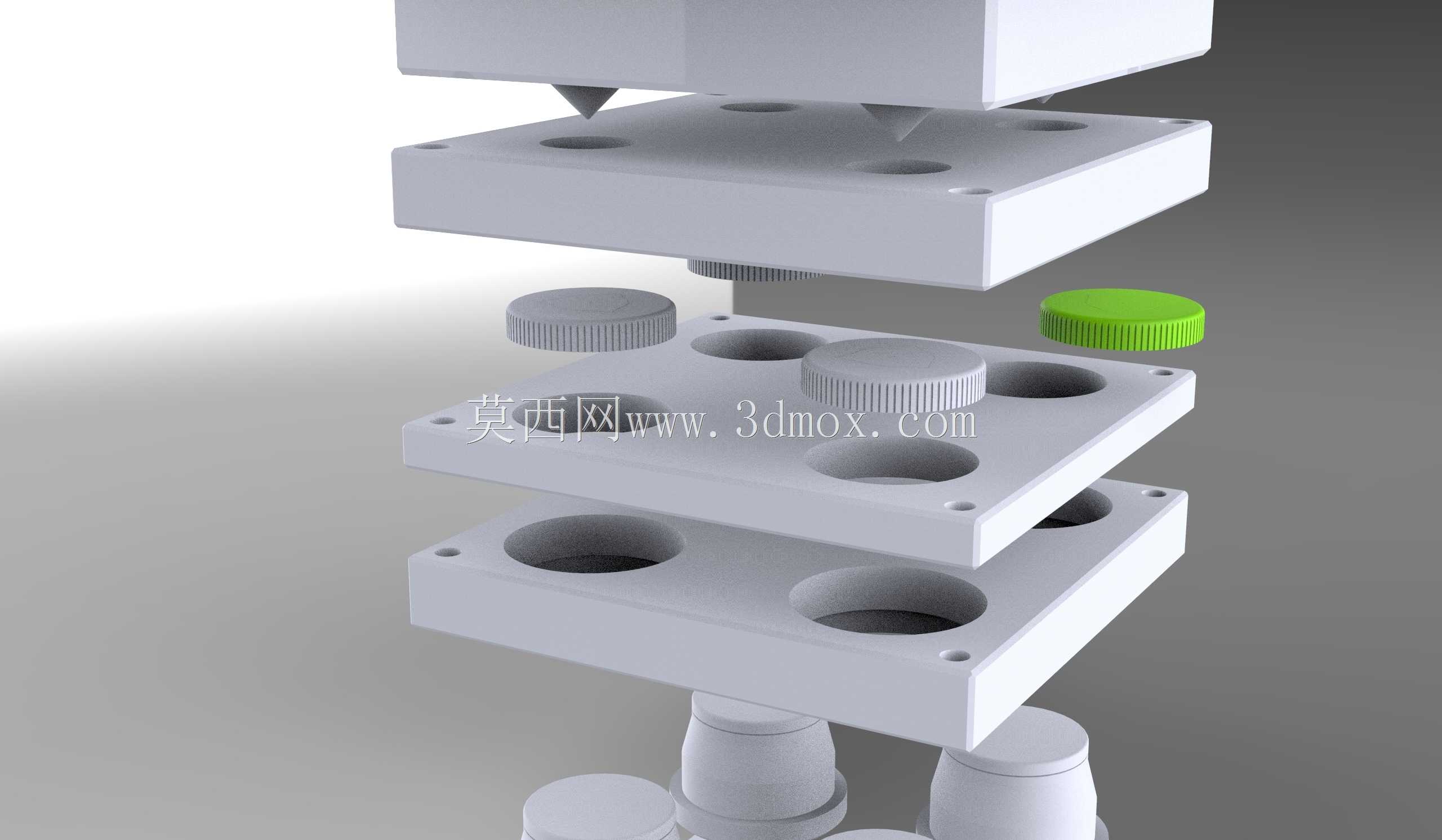

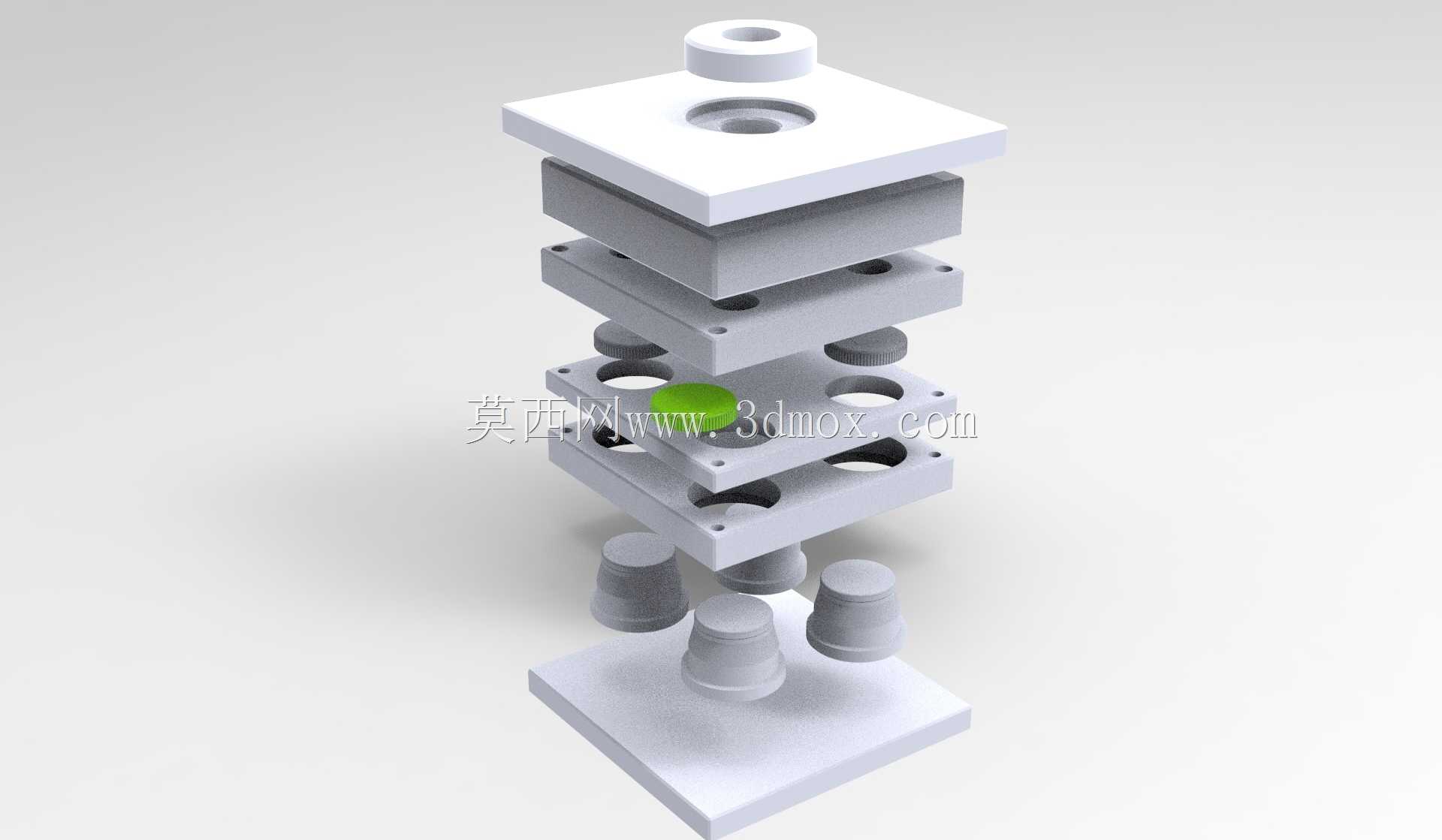

热流道多层叠式注塑模具结构设计

车间里常规两板模换产时，流道凝料卡滞在分型面缝隙、浇口残留拉毛塑件表面的问题始终困扰一线调机师傅，这套叠式热流道注塑模的结构设计，恰恰瞄准了这些长期被忽略的加工适配细节。热流道板的定位销孔没有沿用行业通用的等径通孔设计，每块模板的销孔都做了0.02mm的阶梯差，上层模板销孔比下层小0.015mm，合模时定位销先穿入上层孔完成初定位，再滑入下层孔锁死，避免了长销穿过多层板时出现的别劲卡滞，哪怕模板反复受热膨胀，定位精度也不会偏移。叠层排布的模腔没有均匀分布在流道板四周，靠近主流道的三个模腔特意做了0.8mm的流道截面收窄，远端模腔的流道则做了圆弧过渡扩口，抵消熔料在流道内流动时的压力损失，让四个模腔的充模时间差控制在0.1s以内，不会出现靠近浇口的塑件飞边、远端缺胶的常见缺陷。顶出结构没有放在动模侧的中心位置，而是分散布置在每块模板的四个边角，顶杆端面和模板接触面做了1°的斜度配合，顶出时受力均匀分散，不会因为局部顶出力过大顶透薄壁塑件，也避免了长期生产后顶杆磨损出现的顶出痕迹。模板之间的排气槽开在分型面的非封胶位置，槽深控制在0.018mm，刚好能让型腔内的空气顺利排出，又不会让熔料渗入槽内形成飞边，省去了生产过程中频繁清理排气槽的工序。热嘴的安装位做了环形避空槽，热嘴工作时的热量不会直接传导到模板上，避免模板局部受热变形导致的合模错位，也减少了热流道系统的热量损耗，能让熔料在流道内始终保持恒定的熔融温度，换色生产时也能更快把旧料冲净，减少换色废料的产生。导柱导套的配合长度比常规模具加长了15mm，叠层模开模行程比普通模具长一倍，加长的导柱能保证开模到最大行程时，上下模板依然有足够的配合长度，不会出现模板倾斜导柱拉伤的问题。所有模板的承压面都做了局部淬火处理，合模时的锁模力集中在承压块上，不会让模腔边缘直接承受锁模压力，长期生产也不会出现模腔塌陷压塌的问题，整套结构的每一处细节都对应着实际注塑生产里的常见痛点，没有多余的花哨设计，完全围绕量产加工的稳定性做适配调整。
