带冷却回路的侧抽芯注塑模具结构

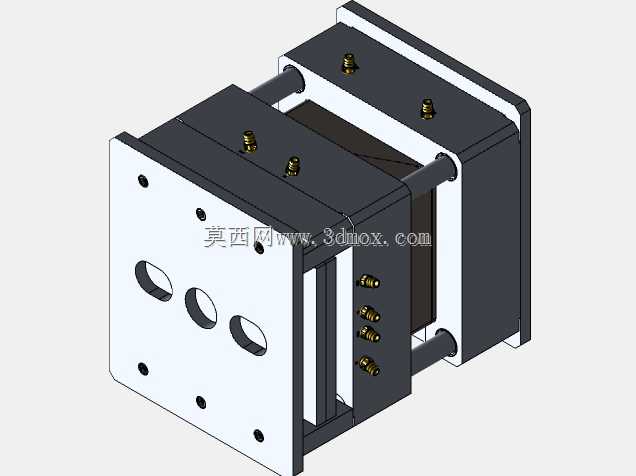

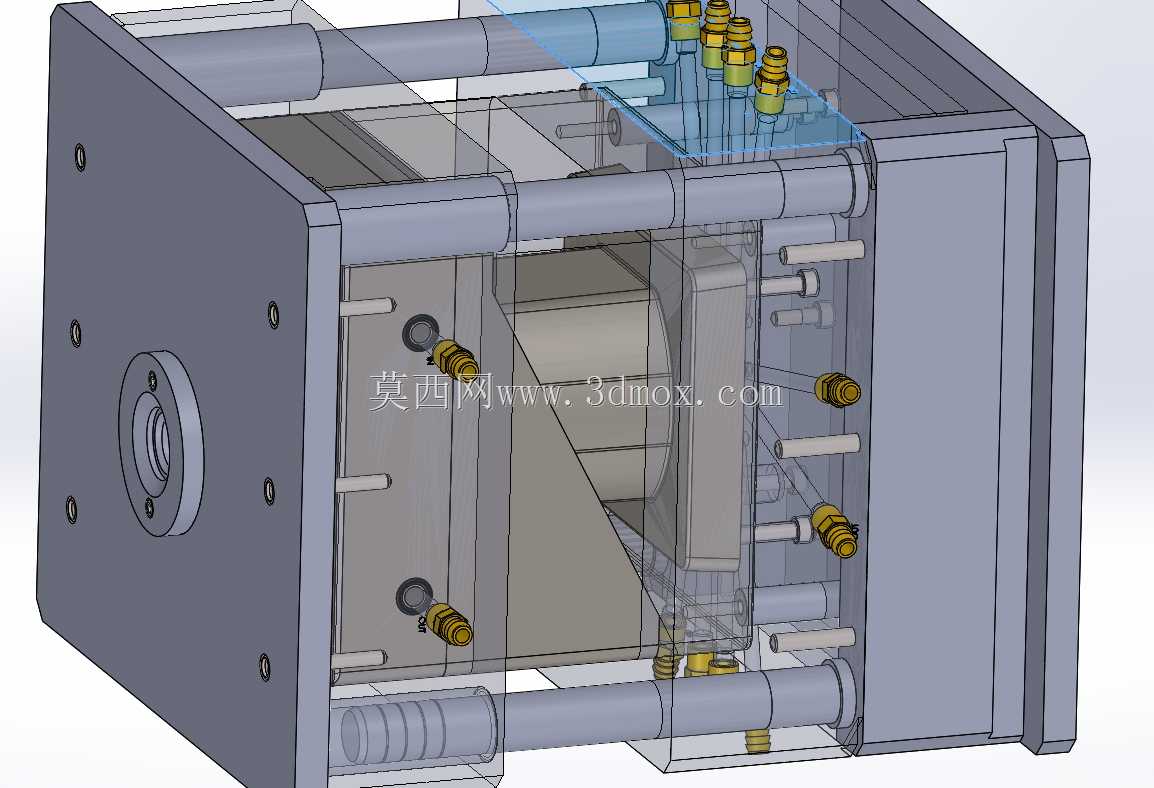

这套模具结构主要应用于热塑性塑料零部件的批量注塑生产场景，常见于消费电子外壳、工业塑料结构件、日用塑料制品的成型加工环节，是注塑生产环节中直接决定塑件成型质量、生产效率与尺寸精度的核心工艺装备。整套模具采用标准两板模基础结构搭配侧抽芯机构设计，能够成型带有侧向凹凸结构、侧孔特征的复杂塑料制件，避免成型后塑件出现脱模卡滞、侧特征拉伤的问题，适配卧式注塑机的安装使用需求。从功能特性来看，模具内部集成了循环冷却回路，多组快插式冷却水接头分布在模具动定模的对应位置，冷却水道贴近成型型腔表面布置，能够在注塑保压完成后快速带走型腔内塑料熔体的热量，缩短塑件冷却定型周期，同时保证型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲、缩痕、内应力残留等成型缺陷，提升成品合格率。模具的导柱导套结构采用对称四点布置，合模过程中能够精准引导动定模对位，避免合模错位导致的型腔碰伤、塑件飞边问题，导柱长度超出侧抽芯滑块的合模行程，保证合模过程中导向机构先于滑块与型腔接触，保护成型零件不受磕碰损伤。侧抽芯滑块采用斜导柱驱动结构，开模过程中斜导柱随动模后退动作带动滑块完成侧向抽芯动作，抽芯行程满足塑件侧特征的脱模距离要求，滑块尾部设置定位锁紧结构，合模状态下锁紧块能够承受注塑过程中型腔对滑块的侧向胀型力，避免滑块受压力后退导致塑件尺寸超差。从安装边界来看，模具整体外形为规整长方体结构，各外表面无突出的干涉结构，顶部与侧面的冷却水接头高度控制在模架外轮廓的安全范围内，适配对应吨位注塑机的拉杆间距、模具安装厚度与开模行程要求，动模侧的定位圈与注塑机射嘴中心同轴度匹配，保证浇注过程中熔料能够顺利通过浇口套进入型腔，不会出现溢料问题。模具的顶出结构采用均匀布置的顶杆设计，顶出位置对应塑件的加强筋、边缘等刚性较好的区域，顶出过程受力均匀，避免顶出时塑件出现顶白、顶穿、变形等问题，顶杆的复位采用复位杆配合弹簧结构，合模前即可完成顶出机构的精准复位，避免合模过程中顶杆与型腔发生碰撞。
