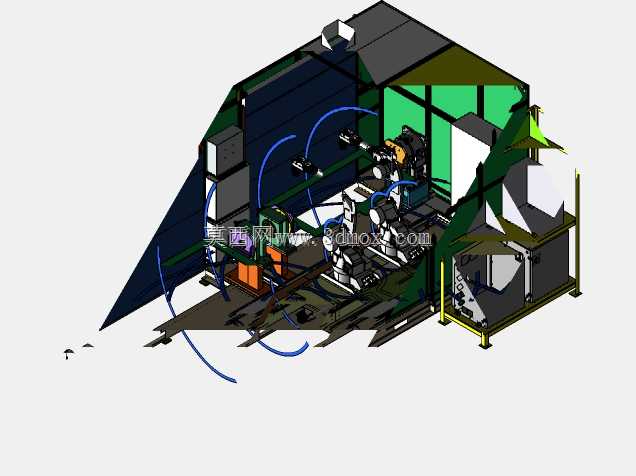

封闭式双工位机器人焊接工作站结构设计

车间现场焊接作业长期面临弧光散射灼伤操作人员皮肤、焊烟无组织扩散污染工位环境、人工上下料与焊接节拍冲突导致产能浪费的痛点，这套封闭式双工位焊接工作站的结构设计，完全围绕加工适配的核心逻辑展开，没有多余的装饰性结构。外围防护房的板材拼接处特意预留了3mm的密封压边，安装时可嵌入耐高温防火胶条，避免弧光从拼接缝隙泄漏，防护房的观察窗采用墨绿色防弧光PC板，安装槽位做了阶梯式止口设计，不用额外打胶就能阻挡焊渣飞溅到观察窗外侧，日常清理只需擦拭外表面即可。双工位转台的定位销采用锥面导向结构，和工装夹具的定位孔配合公差控制在H7/g6，转台旋转到位后，侧面的气动插销会直接卡入转台底座的定位套，抵消机器人焊接时产生的径向振动力，避免焊缝出现偏移、虚焊的问题。工作站内部的管线全部沿防护房框架内侧的线槽排布，焊枪的送丝管、气管、信号电缆做了分槽隔离，避免焊接时大电流信号干扰传感器的通讯，管线弯曲半径全部控制在管径的6倍以上，长期往复运动也不会出现管线折损、漏气的问题。工装夹具的压紧臂做了镂空减重处理，在保证压紧力足够的前提下，减少转台旋转时的转动惯量，降低驱动电机的负载，夹具的定位块全部采用可更换式的淬火钢件，磨损后只需单独更换定位块，不用整体报废夹具，大幅降低后期维护成本。防护房顶部预留了焊烟净化器的对接法兰口，法兰位置正对焊接作业的烟尘升腾区，不用额外加装引风管道就能保证焊烟收集效率，底部的接渣盘做了倾斜导渣设计，焊渣掉落之后会自动滑到抽拉式集渣盒，清理时不用钻进工作站内部，站在外侧就能抽出集渣盒倾倒废渣。安全门的联锁开关直接和机器人的控制系统联动，安全门未完全关闭时，机器人无法启动焊接程序，转台也不会动作，避免误操作带来的安全隐患，安全门的合页采用带阻尼的加厚合页，开关时不会出现晃动、异响，长期使用也不会出现门体下垂的问题。
