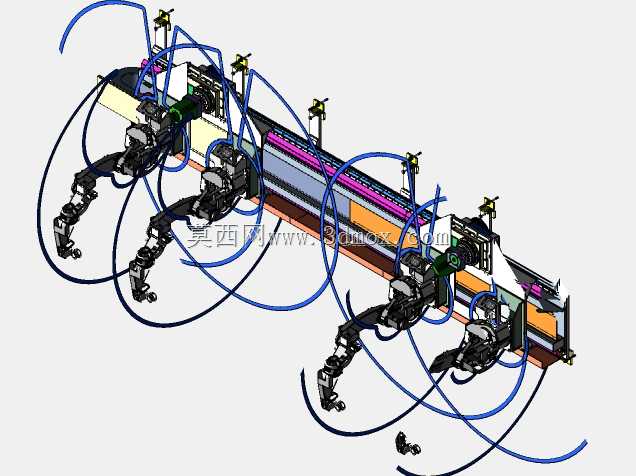

长行程多工位机器人行走滑轨结构

在汽车零部件焊装、3C电子精密装配、大型工件上下料这类需要机器人覆盖大作业范围的场景里，单台工业机器人的臂展往往无法覆盖多工位作业需求，若采用多台机器人布局不仅会拉高设备投入成本，还会占用更多车间场地空间，机器人行走滑轨就是为解决这类痛点设计的外部扩展轴结构。这款滑轨的有效行程达到3500毫米，安装时需要提前在车间地面做预埋钢板找平，保证基座安装平面的平面度误差控制在每米0.1毫米以内，避免导轨安装后出现卡滞、行走精度超差的问题，基座主体采用加厚矩形钢管焊接后做去应力退火处理，能有效避免长期承重运行出现结构变形。滑轨上可同时搭载多台工业机器人，每台机器人的安装底座都做了定位销孔设计，现场安装时不需要反复调校位置精度，配合拖链内置的动力线缆、信号线缆、气路管路，能保证机器人在全程移动过程中所有管线不会出现拉扯、缠绕问题，拖链的弯曲半径根据所选线缆的最小弯曲要求做了匹配设计，长期往复运行也不会出现线缆疲劳折断的问题。设计时优先考虑了运行负载与刚性的平衡，导轨选用重载型滚柱直线导轨，配合齿轮齿条传动结构，相比同步带传动能承受更大的启停冲击力，重复定位精度可以控制在±0.1毫米范围内，完全满足焊接、搬运、装配这类工序的精度要求，滑轨两端都设置了液压缓冲器与硬限位挡块，即使伺服系统出现误动作，也能避免机器人滑台冲出轨道造成安全事故。日常使用时，导轨面配备了自动润滑装置，会按照设定周期定量加注润滑脂，不需要人工频繁停机维护，滑台上的每个机器人安装位都预留了标准IO接口与气路快插接口，用户可以根据自身工序需求，搭配焊接夹具、夹爪、视觉检测等不同末端执行器，快速适配不同的生产节拍需求，在多工序串联的生产线中，这套滑轨可以让单条线的机器人配置数量减少40%左右，同时缩减工位之间的工件转运环节，有效提升整线的生产效率。
