六向方管快装连接金属节点结构

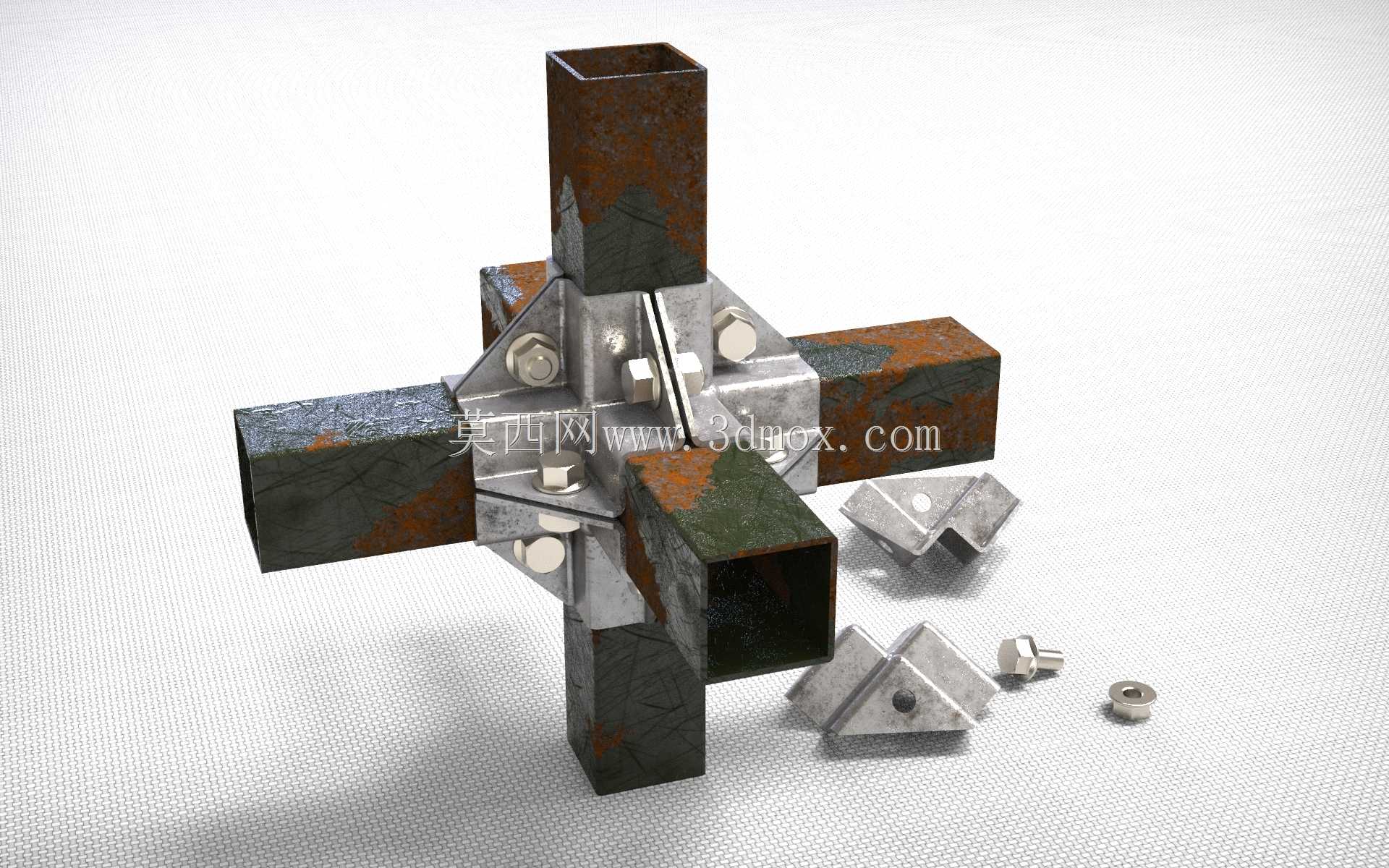

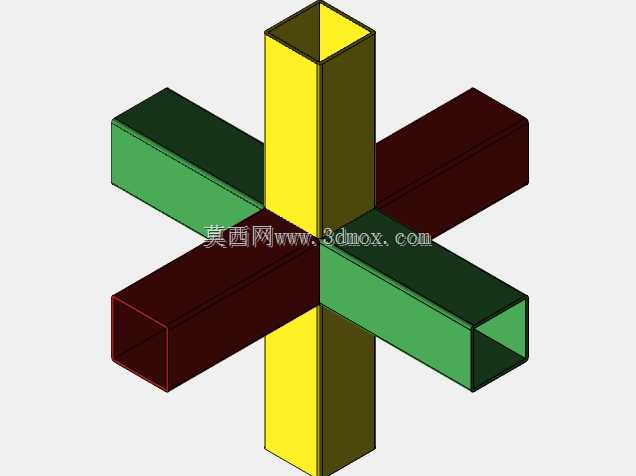

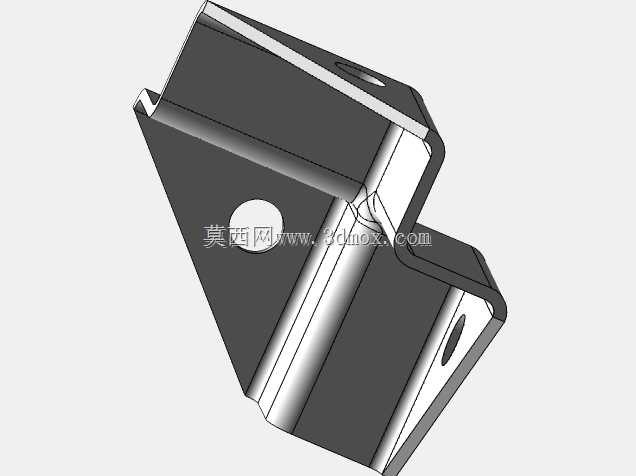

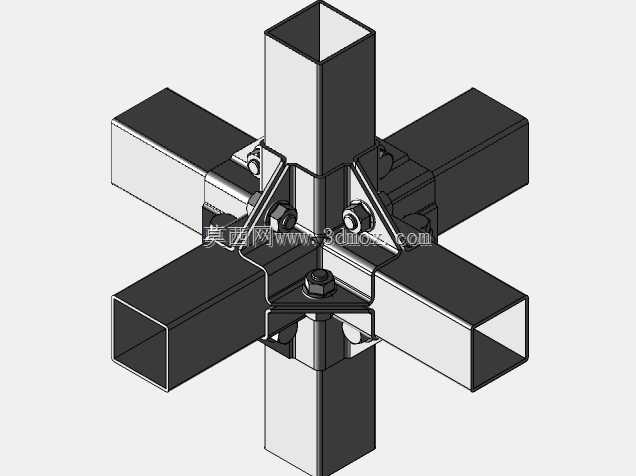

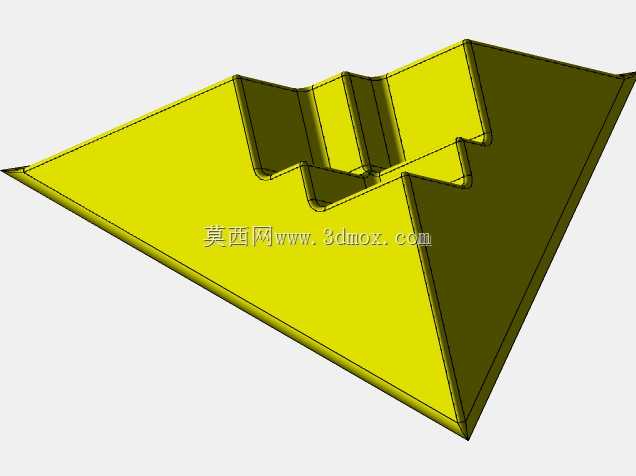

现场方管框架搭建时，传统焊接节点存在焊后应力集中、拆装无法复用、现场动火作业受限的痛点，这套六向连接节点完全围绕加工适配逻辑做细节打磨。核心连接座采用一体冲压折弯成型，没有多余的拼接焊缝，折弯处预留了0.2mm的回弹补偿量，冲压落料时就把六个方向的方管插接定位槽一次成型，槽宽比方管外廓尺寸大0.15mm，既不会因为间隙过小插装卡滞，也不会因为间隙过大导致装配后框架晃荡。每个插接槽侧面都开了对应的螺栓过孔，孔位做了沉台处理，内六角螺栓拧入后头部完全没入沉台，不会突出表面刮蹭后续安装的外围板材，配套的锁紧垫片做了防滑压齿，拧紧后能咬住方管外壁，就算框架承受反复的交变载荷，螺栓也不会出现松脱退牙的问题。拆分出来的角部补强件，是针对六向交汇位置应力最集中的位置设计的，补强件的折弯弧度和连接座内角完全贴合，安装时不需要额外修磨，直接卡入内角后用短螺栓锁紧，就能把单根方管传来的载荷分散到整个连接座上，避免应力集中在插接槽根部出现开裂。所有冲压件的边缘都做了R0.5mm的倒钝处理，没有锋利的冲裁毛边，现场装配时不会划伤操作人员，也不会在后续喷涂、镀锌处理时出现边角积漆、锌层过厚的问题。方管插接深度设计为40mm，刚好能覆盖连接座的受力区间，不会因为插接过浅导致节点抗弯能力不足，也不会因为插接过深浪费管材长度，不同方向的方管插入后不会在连接座内部出现干涉，内部空腔还预留了穿线空间，框架搭建完成后可以直接在管内走电线或者气路管线，不需要额外在管材上开孔走明线。配套的紧固件全部采用标准件，没有定制特殊规格的螺丝螺母，现场如果出现零件丢失，随便找同规格的标准五金件就能替换，不需要专门定制加工。做表面处理的时候，连接座和补强件的喷砂粗糙度控制在Ra6.3，做锈色质感涂装时，漆层附着力更强，不会出现掉漆露底的情况，光影下金属锈蚀的层次感更真实，方管表面的做旧纹理和金属连接件的亮面形成质感对比，能清晰展示每个零件的装配位置和连接关系，就算是刚接触五金装配的实训人员，也能顺着零件的配合关系快速完成整套节点的组装，不需要反复对照图纸核对安装方向。
