标准安装孔位开关电源金属外壳结构

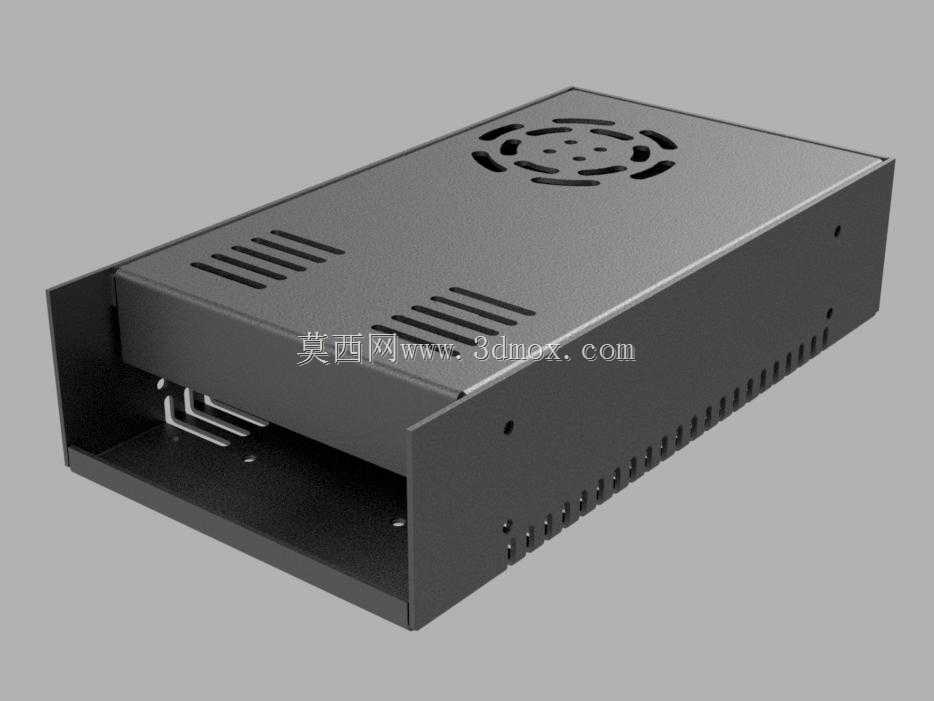

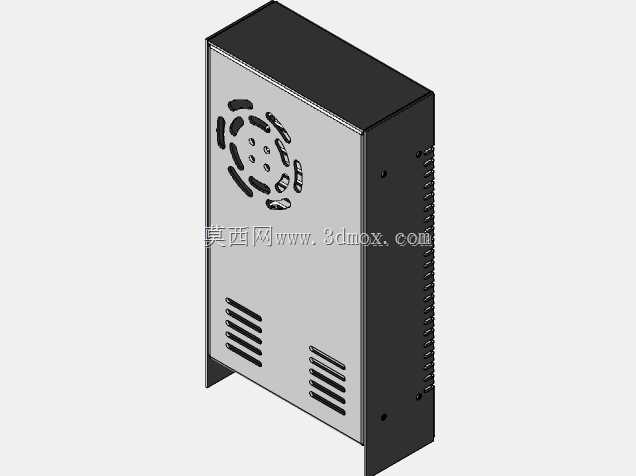

钣金电源外壳量产时最容易踩的坑，是散热开孔与结构强度的平衡失衡，不少初版设计为了追求通风量盲目加大开孔面积，最后落得壳体侧边刚度不足，堆叠存放时容易出现侧边凹陷变形，甚至挤压内部PCB板造成元件虚焊。这款壳体的顶部风扇开孔采用环形阵列排布的小圆孔，没有直接开整面大尺寸通风网，圆孔边缘预留的连接筋刚好能维持顶板的抗弯折强度，手指按压顶板不会出现明显的形变塌陷，同时环形排布的开孔刚好对准轴流风扇的出风路径，不会因为筋条遮挡打乱风道走向。侧边的长条散热槽没有等距通长开设，靠近壳体弯折边的位置预留了12mm的实体边，这个距离刚好避开钣金折弯时的应力集中区，不会因为开槽靠近折边导致折弯处出现裂纹或者尺寸超差，长条槽的宽度控制在2.5mm，既不会让内部的接线端子意外穿出造成触电隐患，也能满足自然对流的通风需求。前端的开口内沿做了内折边处理，没有裸露的钣金锐边，装配电源面板时不会刮伤接线人员的手指，折边的高度刚好卡住面板的定位凸台，打螺丝时不需要额外手扶对位，能减少装配时的对位调整时间。壳体侧面的安装孔做了沉台处理，螺丝锁付后不会突出壳体表面，多台电源并排安装在机柜导轨上时，不会因为螺丝突出造成相邻壳体之间出现缝隙，影响机柜内部的空间利用率。壳体底部的安装孔在2019年的迭代中补充了标准安装孔位，孔距匹配市面上主流的机柜安装横梁尺寸，不需要用户现场重新打孔适配，沉孔深度刚好容纳螺丝头的厚度，锁付后壳体与安装面完全贴合，不会出现悬空导致的运行共振噪音。壳体表面做了磨砂喷塑处理，喷塑厚度控制在60-80μm，既能覆盖钣金加工留下的细微划痕，也能在潮湿工况下起到基础的防锈绝缘作用，不会因为表面凝露造成壳体带电的安全隐患。内部的折边预留了PCB板的安装卡槽，板子滑入卡槽后刚好对准侧边的接线开孔，不需要额外增加固定柱就能限制板子的前后窜动，减少内部螺丝的使用数量，降低装配时的零件清点成本。
