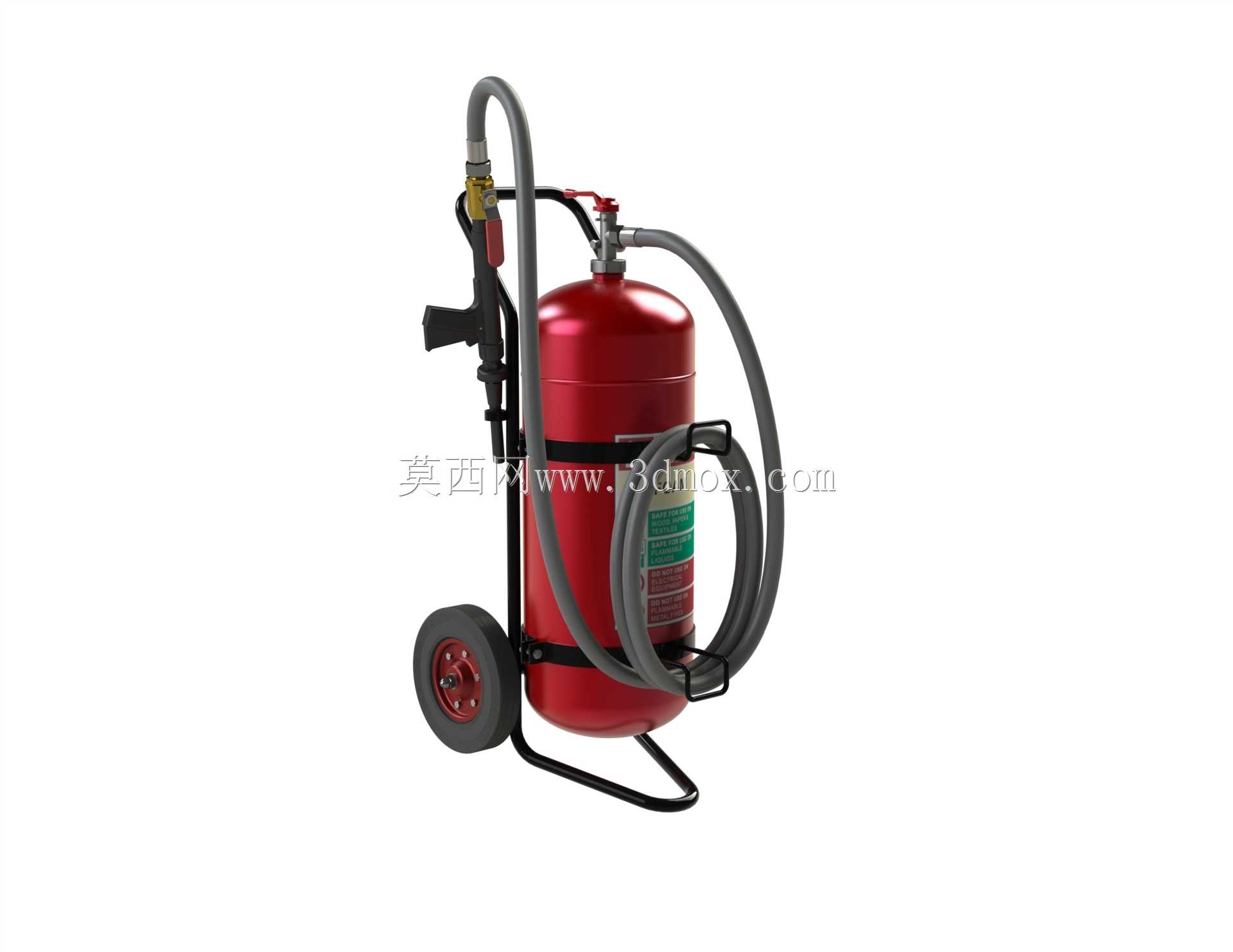

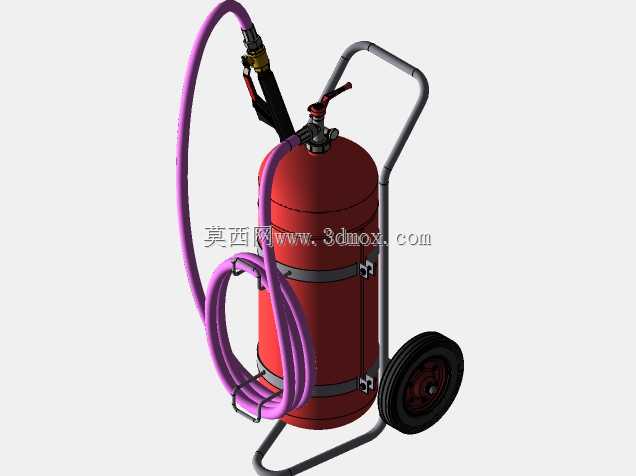

推车式50kg干粉灭火器结构设计

大规格移动式灭火设备在工业仓储场景的落地，最先要解决的是满装状态下的移动稳定性问题，50kg级干粉灭火剂充装入筒体后，整机重心偏高，若轮组与支撑脚的相对位置偏差超过15mm，推行过车间减速带时极易出现侧翻风险，拖行过程中软管与筒体的摩擦损耗也会直接缩短设备的有效维保周期。筒体底部的卷边支撑结构做了圆弧过渡处理，没有采用直角焊接的简易方案，避免长期承重后焊缝处出现应力集中开裂，轮架的弯折角度特意做了3度的外倾偏移，推行时轮组不会出现向内啃胎的问题，哪怕在环氧地坪有少量积水的区域，转向时也不会出现侧滑偏移。软管的收纳卡扣没有直接焊接在筒体壁上，而是通过抱箍固定在筒体中下部，避免焊接高温破坏筒体内部的防腐涂层，卡扣的开口尺寸做了0.8mm的余量设计，长期使用后橡胶软管出现轻微老化膨胀时，也能顺畅卡入取出，不会出现卡滞拔不出的情况。顶部的阀门操作手柄做了防滑滚花处理，握持位置距离筒体外壁预留了40mm的操作空间，戴加厚劳保手套操作时也不会蹭到筒体表面的防锈涂层，启闭行程控制在90度范围内，紧急状态下单手就能完成阀门开启动作。推车的推把高度设置在人体工学适配的1.1米区间，不同身高的操作人员推行时都不需要过度弯腰，推把表面套有阻燃橡胶套，哪怕在周边有明火炙烤的环境下，握持时也不会出现烫粘皮肤的问题。筒体表面的红色涂层采用了静电喷涂工艺，涂层厚度控制在80微米，既保证了户外放置时的抗紫外线老化能力，也不会因为涂层过厚导致标识粘贴不牢脱落。喷管与阀门的连接位置做了双重密封结构，内置的橡胶密封圈采用耐低温氟橡胶材质，哪怕在零下20度的北方室外仓储环境存放，密封圈也不会出现硬化开裂导致灭火剂泄漏。支撑脚的底部套有防滑橡胶垫，设备静置放置时不会因为地面轻微震动出现滑移，橡胶垫采用快拆结构，日常维保检查时不需要拆卸整个轮架就能完成磨损件更换。所有外露的金属紧固件都做了镀锌钝化处理，在高湿度的化工仓储环境下放置3年以上也不会出现锈死无法拆卸的问题，喷管的端部喷枪握把做了指槽贴合设计，长时间握持喷射时手部不容易出现酸胀疲劳。
