二自由度伺服驱动双轴倾斜云台结构

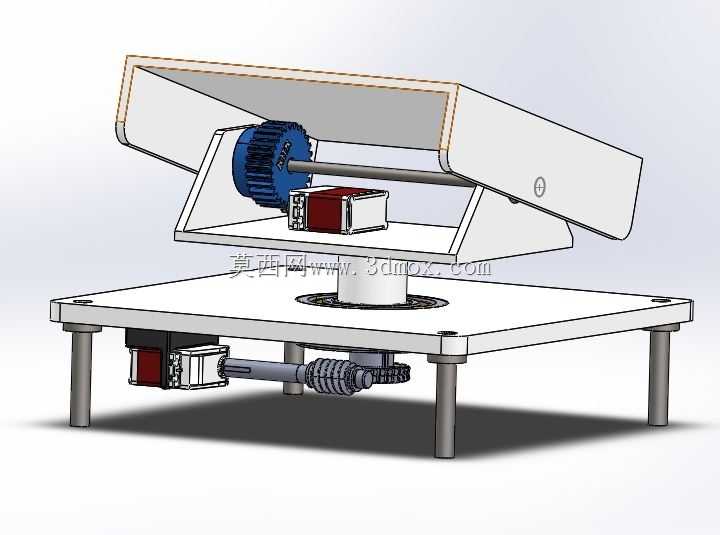

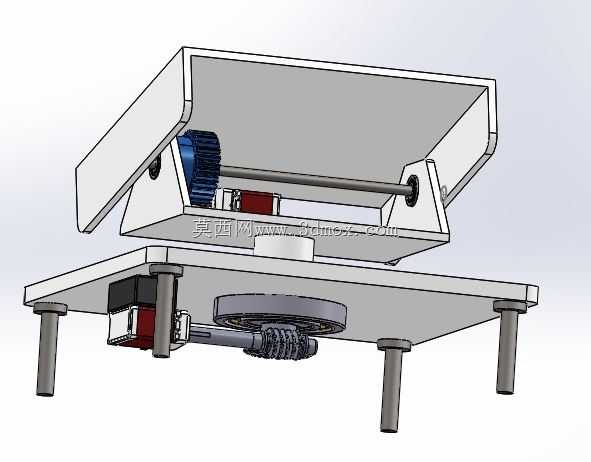

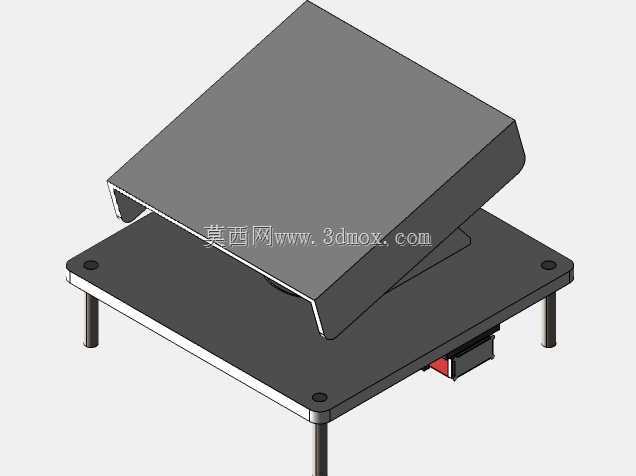

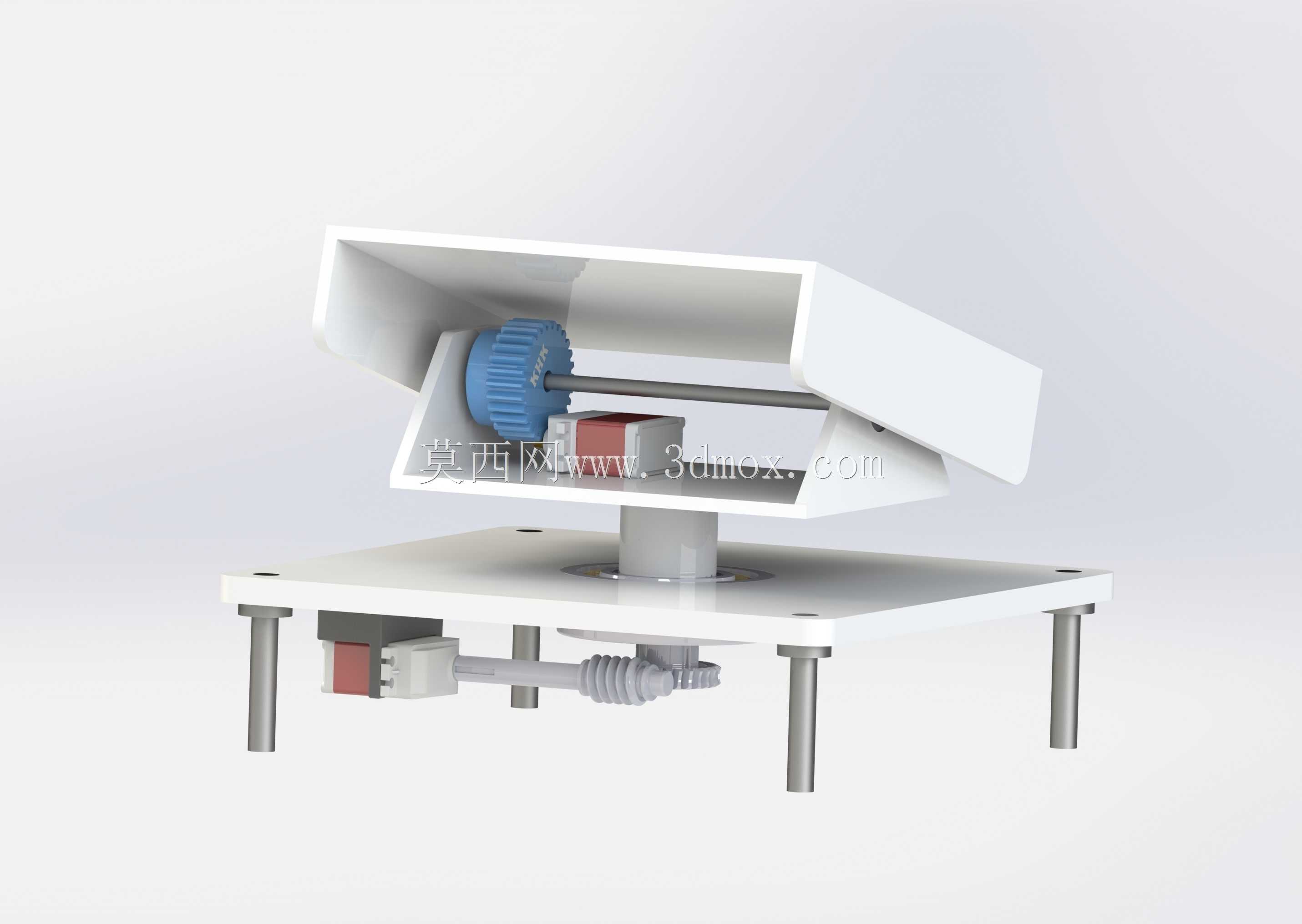

常规小型云台在实际装配中常出现俯仰轴卡滞、回转间隙过大的问题，根源在于支撑件的同轴度公差预留不合理，以及动力输出端的硬连接没有做错位补偿。这套二自由度云台在结构设计阶段就针对这类装配隐患做了针对性调整，三个主塑料件的安装基准面统一落在底部方形安装板上，所有支撑柱的安装孔位采用同一次装夹加工的基准设计，避免二次装夹带来的位置度偏差，装配时不需要反复修锉支撑面就能保证回转立柱的垂直度，不会出现俯仰架转动时单侧蹭边的问题。俯仰轴的三个滚柱轴承采用两端固定加中间浮动的排布方式，靠近伺服电机输出端的轴承做过盈配合锁定轴向位置，中间和远端的轴承预留0.02mm的轴向间隙，既可以抵消塑料件温变带来的尺寸胀缩，也能吸收长轴加工时的直线度误差，转动时不会出现低温环境下轴承受力抱死的情况。两个伺服电机的输出端都没有采用刚性联轴器直连，俯仰轴通过齿轮啮合传递扭矩，齿轮的侧隙控制在0.03mm，既不会反向传动间隙过大导致定位偏差，也能在云台受到意外冲击时通过轮齿的微小形变卸力，避免电机输出轴受径向力折断。底部回转方向的动力通过波纹管式的柔性结构传递扭矩，这种结构可以补偿回转立柱与电机输出轴之间的同轴度偏差，哪怕安装时两个轴的中心偏差达到0.1mm，也不会出现传动卡顿、电机负载骤增的问题。底部安装板的四个支撑柱采用金属嵌件设计，塑料主体成型时直接把金属支撑柱嵌装在安装位，不需要后续攻丝或者压装铜套，既减少了装配工序，也避免了塑料螺纹反复拆装后滑牙的问题。俯仰架的腔体做了等壁厚设计，所有转角位置都留了均匀的过渡圆角，注塑成型时不会出现壁厚不均导致的缩痕，腔体内部的走线槽顺着内壁弧度排布，线缆穿入后不会被转动的轴件剐蹭，长时间往复转动也不会出现线缆磨破短路的问题。实际装配时不需要专用工装，所有部件都可以从外侧依次装入，没有需要从封闭腔体内侧拧螺丝的操作，哪怕是实训场景下的新手装配，也能在半小时内完成整机组装，不会出现零件装到最后发现紧固件无法操作的问题。
