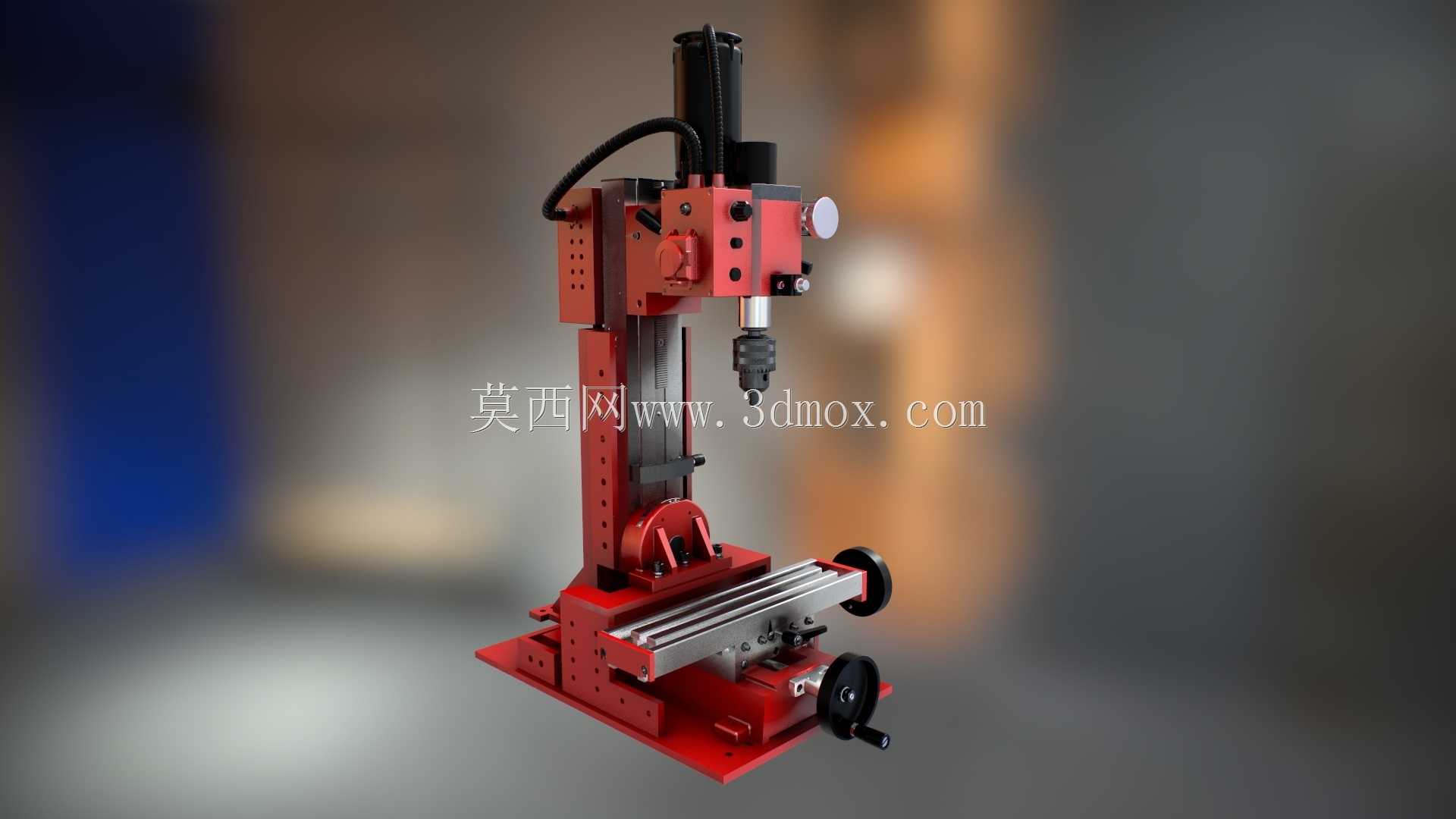

Sieg SX2迷你磨机立柱加固外骨骼结构

小型台式磨床在日常重载磨削作业中，立柱刚性不足带来的让刀、机头下坠问题一直是工坊加工的常见痛点，这款针对Sieg SX2迷你磨机设计的外骨骼结构，完全围绕加工适配视角做了针对性的结构调整。常规迷你磨机的原生立柱壁厚偏薄，Z轴全行程伸出时机头重心偏移量超过立柱抗弯阈值，哪怕是小进给量的硬质合金磨削，也会出现0.02mm以上的让刀误差，加工薄壁零件时甚至会因为振纹导致工件报废。这套外骨骼结构直接在原有机架外侧做了环抱式加固，将立柱Z轴的有效支撑段向上延长8厘米，刚好覆盖机头全行程伸出时的重心偏移区间，不用更换原有立柱就能把整机Z轴刚性提升40%以上。

很多玩家改装这类迷你磨机时容易忽略行程干涉问题，盲目加长立柱支撑会导致Z轴走到下极限位置时和加固件发生碰撞，这套结构在设计时特意留足了行程避让空间，要是使用者需要用到Z轴全行程加工，只需要在机架底端加装一个配套挡块，就能限制机头的下极限位置，避免机头因为超程从机架上滑落，不用对原机的导轨、丝杠做任何破坏性改装。

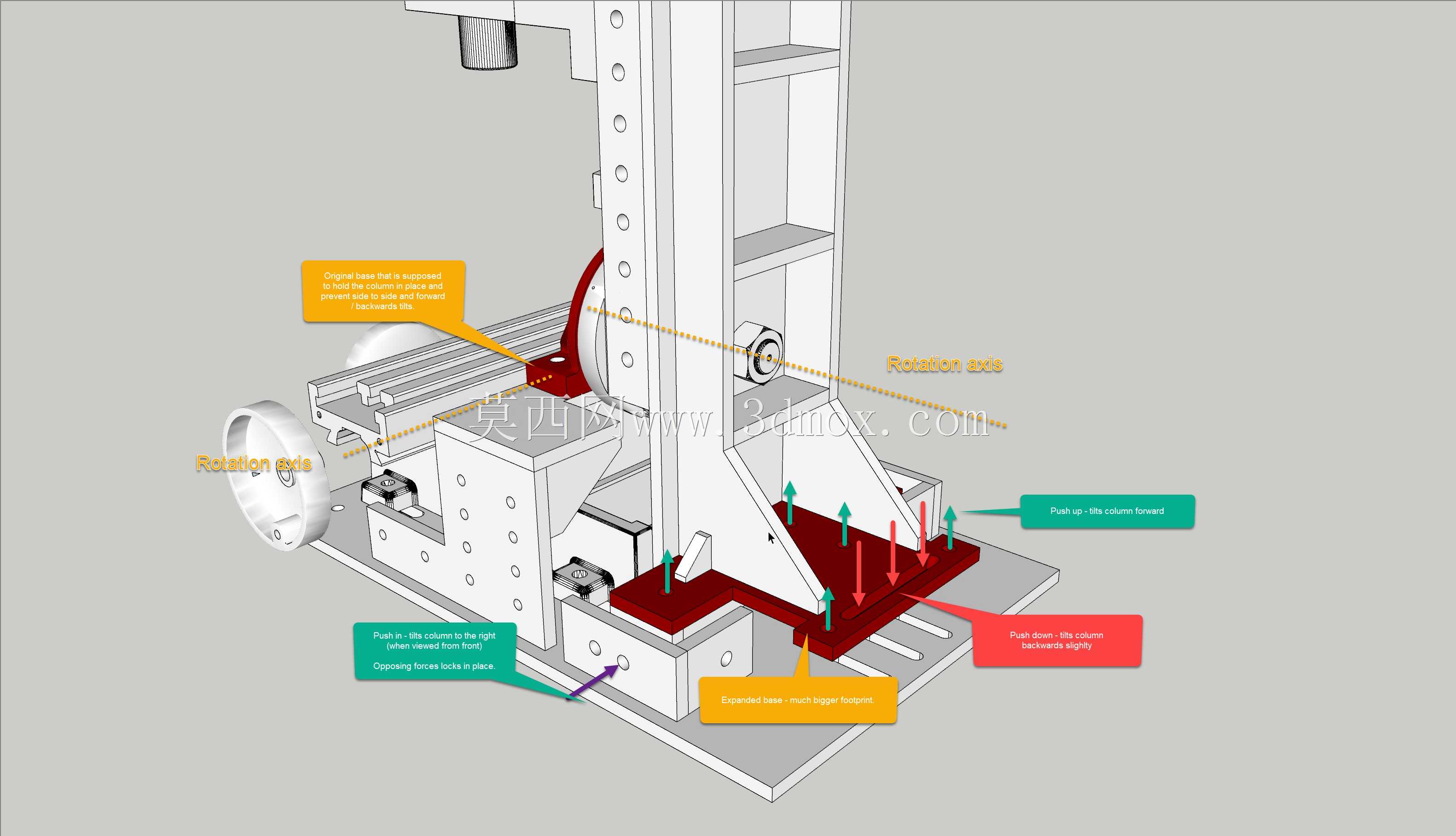

结构上所有连接孔位都完全匹配原机的安装螺孔，不用重新打孔攻丝，组装时直接用原机的紧固件就能完成固定，加固件和原机立柱的贴合面做了0.1mm的公差预留，安装时可以通过塞尺调整贴合间隙，避免因为装配应力导致立柱导轨出现形变，影响Z轴的运动顺滑度。材料选用和原机机架同牌号的小型轧机CX605型钢材，焊接后做去应力退火处理，长时间使用也不会因为磨削振动出现结构变形，加固件的表面做了和原机一致的喷塑处理，安装后和原机外观保持统一，不会有突兀的改装痕迹。

实际加工测试中，加装这套外骨骼后，用直径10mm的砂轮磨高速钢车刀，进给量开到0.03mm/次也不会出现明显振纹，Z轴伸出到最高位置时的机头晃动量控制在0.005mm以内，完全能满足小型零件的精密磨削需求，对于经常用迷你磨机做小零件加工、工具修磨的工坊使用者来说，不用更换整机就能大幅提升加工精度和稳定性，改装成本远低于更换大规格磨床。
