立式板材裁切锯床结构设计方案

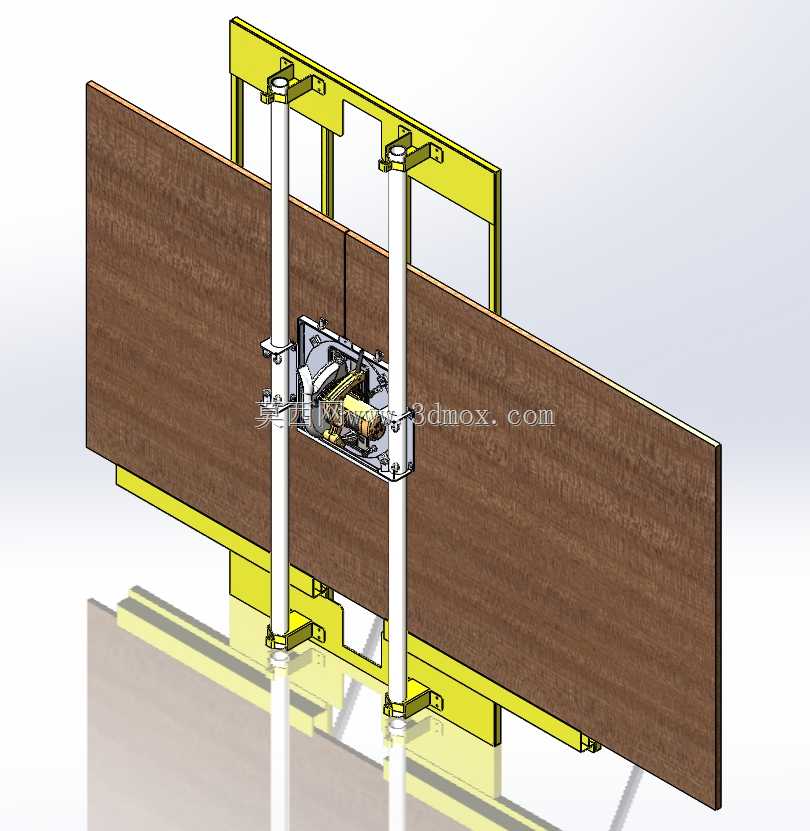

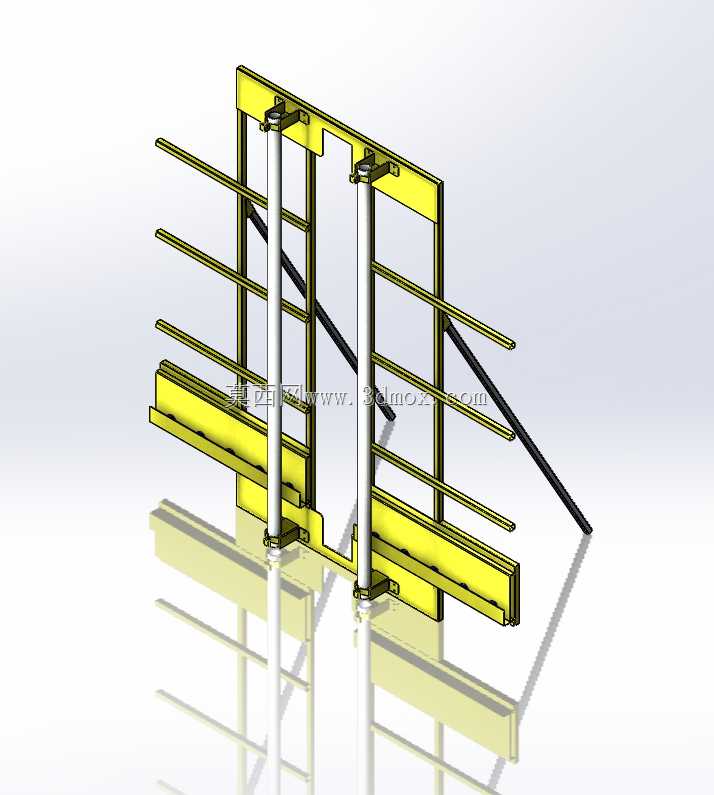

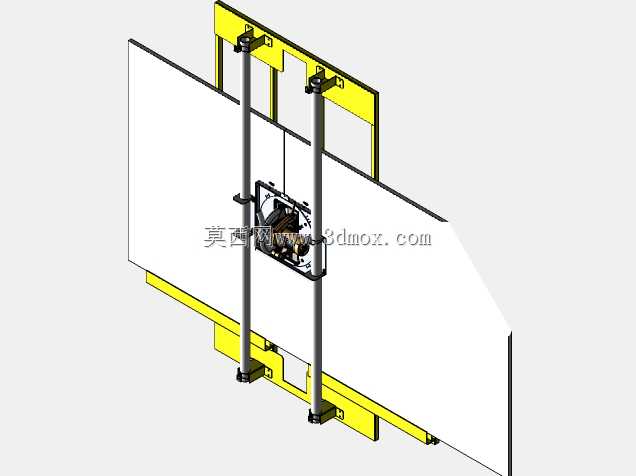

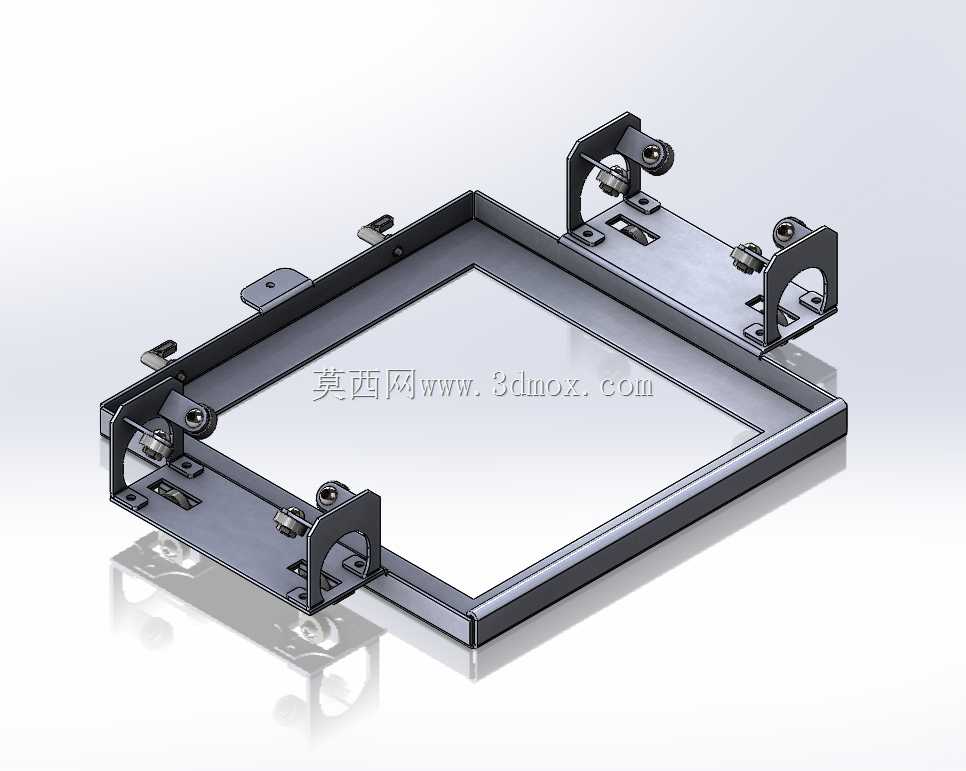

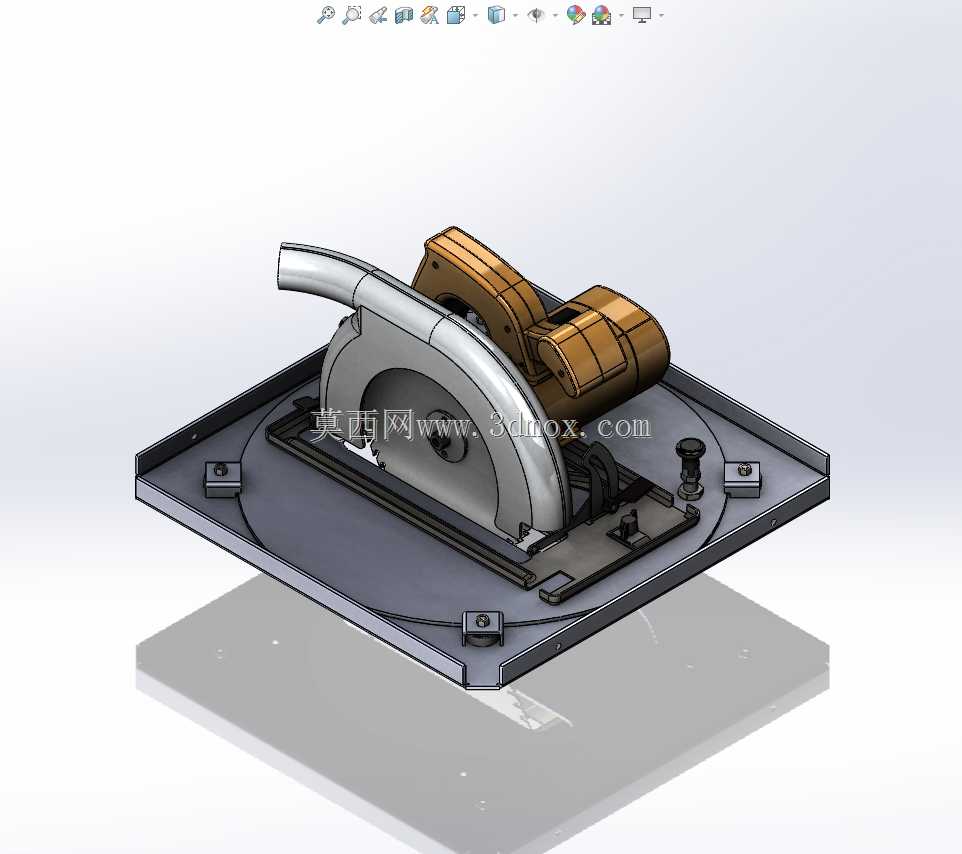

木工板材裁切作业中，卧式裁板锯占地空间大、长板材送料偏移的问题长期存在，这款立式板锯的结构设计恰好针对这类现场痛点做了针对性调整。两根竖直导向立柱的安装基面做了共面度公差约束，每根立柱的上下固定座预留了0.02mm的调整垫片间隙，避免机架焊接变形导致立柱倾斜，最终引发锯头行走卡滞、裁切面出现斜度的问题。锯头挂载滑座与立柱的配合面选用了自润滑铜套，而非常见的直线轴承，木屑粉尘进入配合间隙时不会出现滚珠卡阻的情况，适配木工车间多粉尘的工况，日常维护仅需定期清理表面积尘，无需频繁拆解更换润滑部件。后侧黄色机架的框架结构做了减重镂空处理，镂空位置避开了立柱安装的受力筋位，既降低了整体设备自重，也不会削弱机架的抗扭刚度，长板材靠放时不会出现机架后仰变形的隐患。待裁切板材的靠放基准面做了整面平整度校验，靠面下方设置了可伸缩的托料挡块，不同厚度的板材放置时都能保持竖直状态，不会因为重力倾斜导致裁切口出现崩边。锯头的进给传动带隐藏在立柱后侧的防护槽内，传动路径全程做了挡尘设计，木屑不会落到带轮啮合面造成传动打滑，锯切进给的速度稳定性更有保障。两根立柱之间的间距经过反复校核，既预留了锯头横向行走的足够行程，也不会因为跨距过大导致锯头伸出端出现下挠，锯切大尺寸板材时锯片的进给直线度能保持稳定，裁切面的粗糙度满足细木工板、密度板等常见板材的开料要求。设备底部的支撑脚做了可调高度设计，地面不平整时可以单独调整每个支脚的高度，快速将机架调整至水平状态，无需额外制作安装地基，小型木工坊也能快速部署使用。
