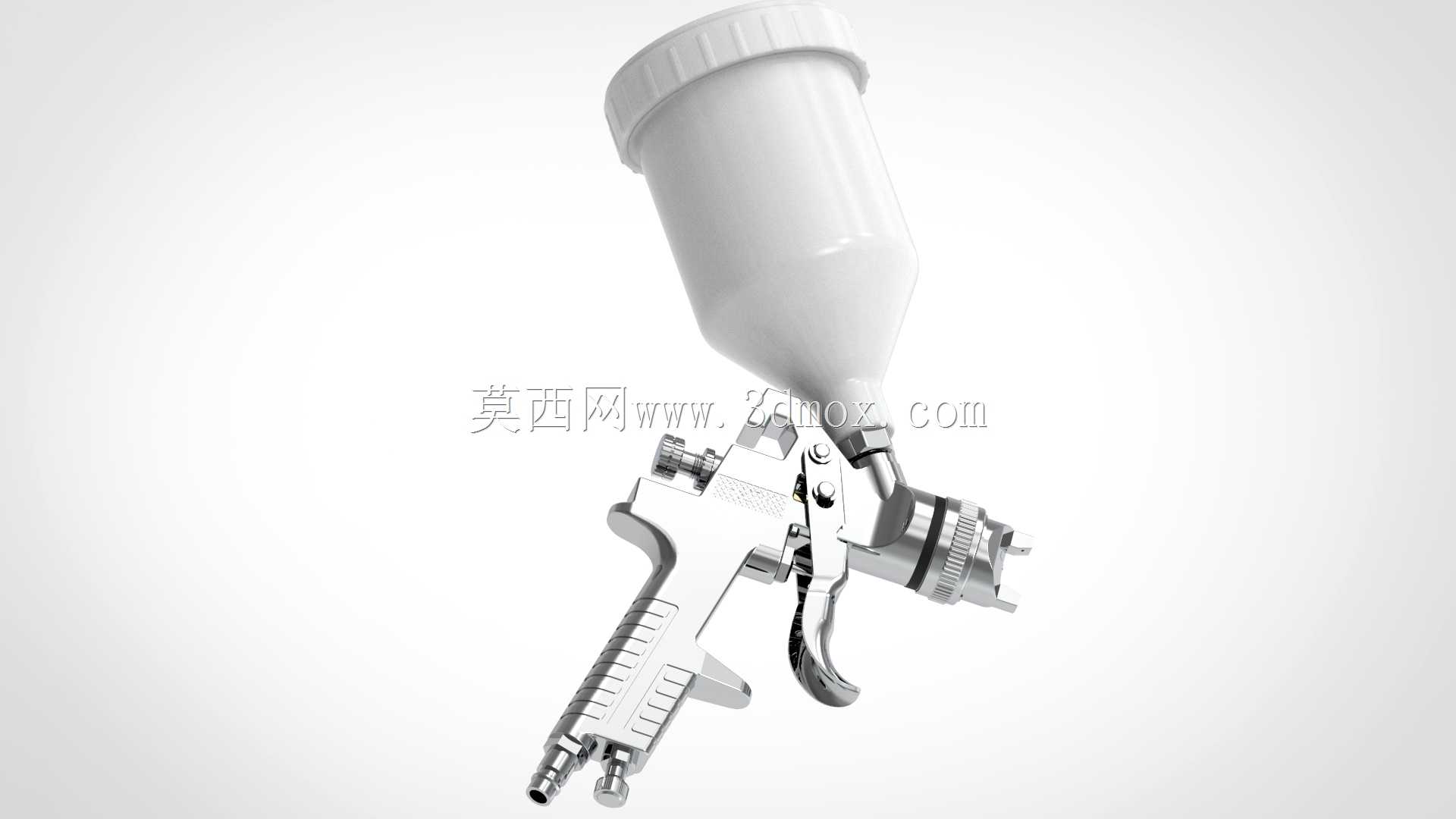

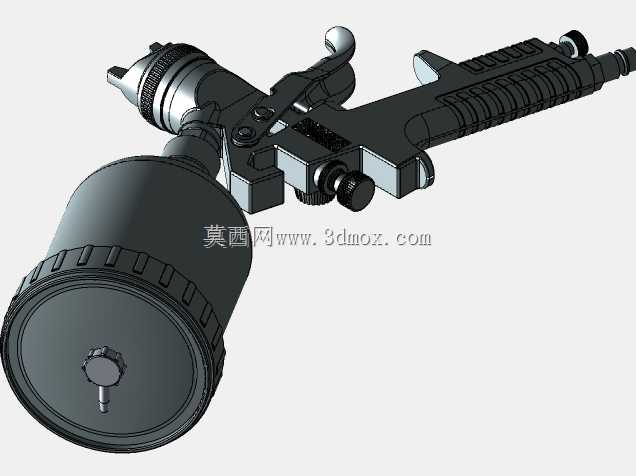

重力上壶式气动喷涂喷枪结构设计

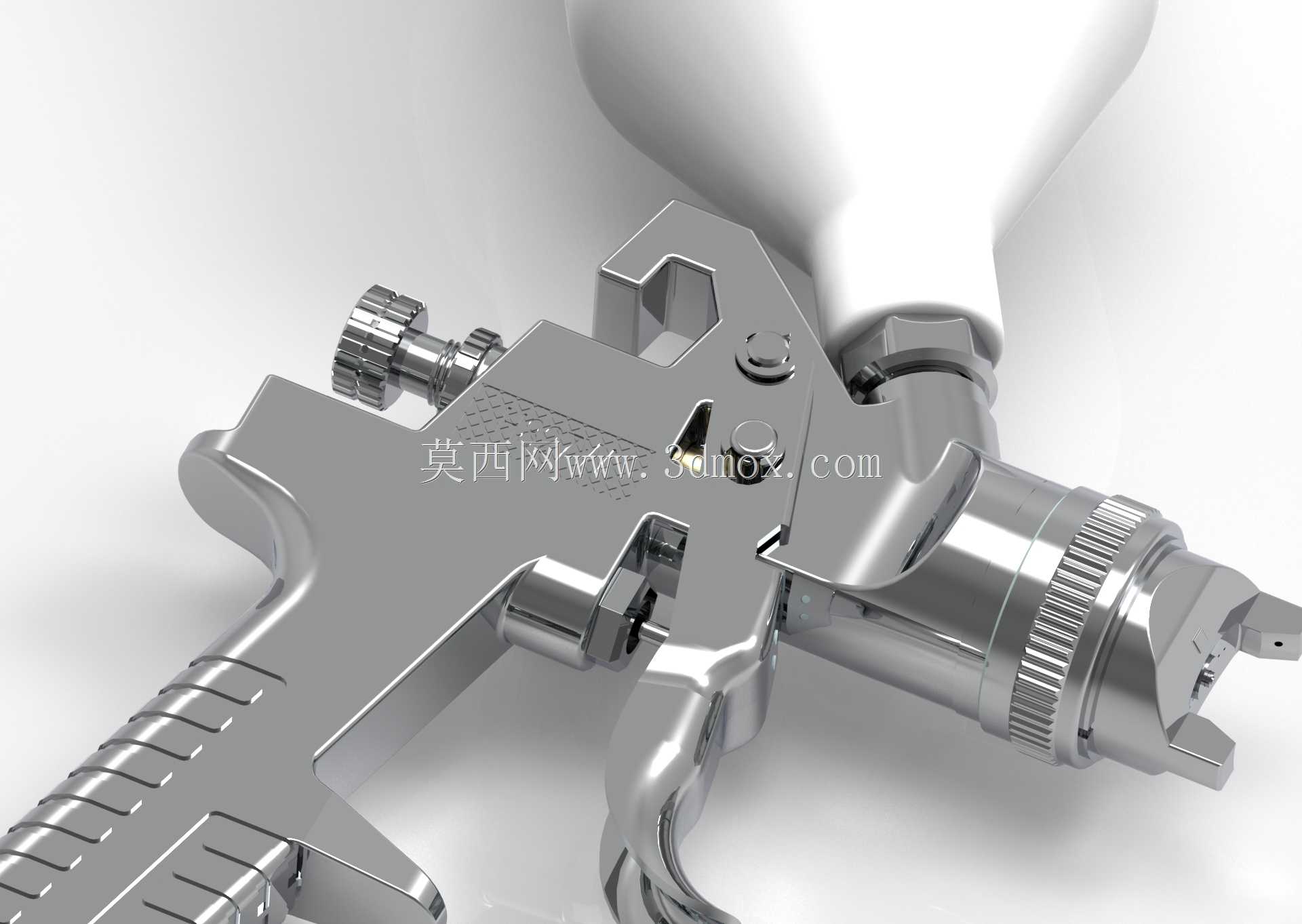

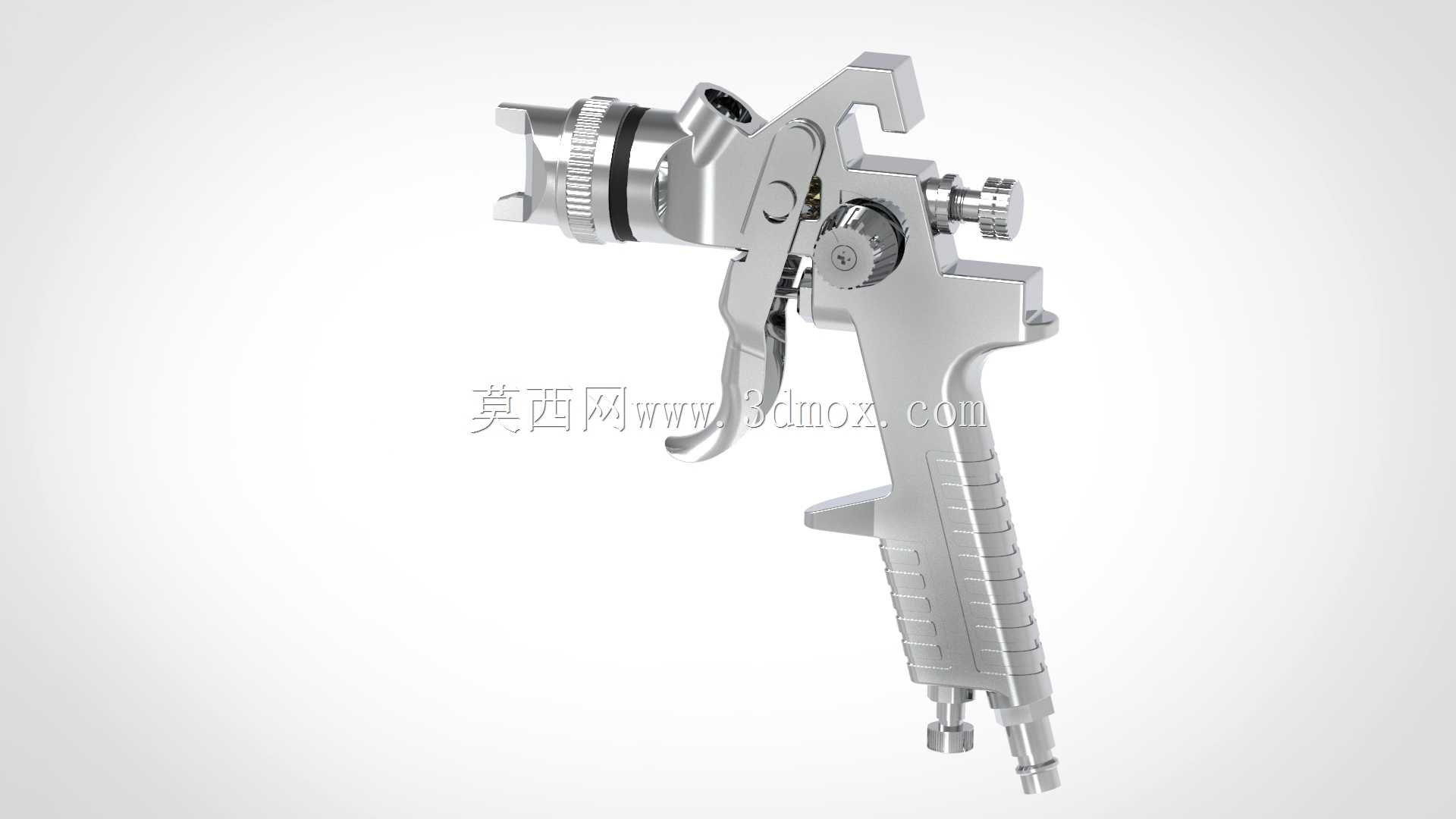

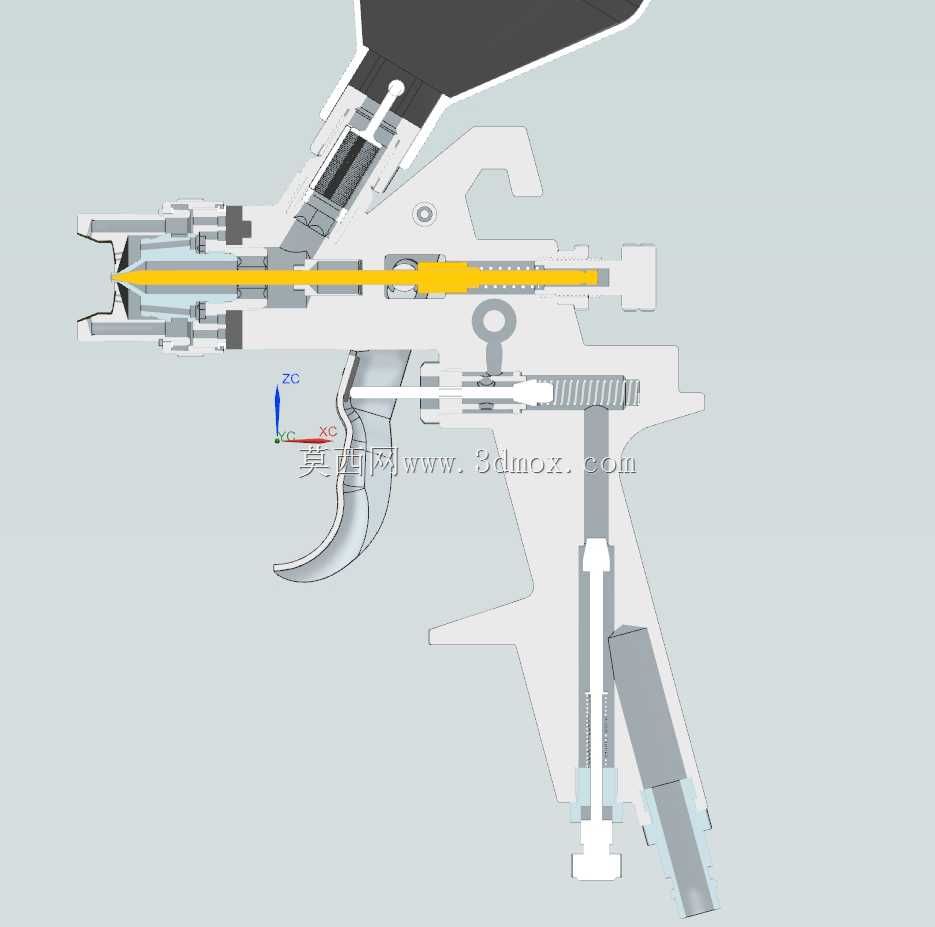

车间实际喷涂作业里，普通喷枪常出现扳机卡滞、料壶滴漏、雾化不均的问题，根源多在结构配合的公差预留与受力传导设计不合理。这款重力上壶喷枪的结构设计，从加工适配角度做了多处针对性调整，规避了常规量产款的常见加工与装配隐患。扳机与气阀顶杆的接触位置，没有采用常见的平面硬接触结构，而是做了R1.2的圆弧过渡接触面，加工时只需用成型铣刀一次走刀就能完成接触面加工，不需要后续钳工修磨配研，既减少了加工工序，也避免了长期扣动扳机后平面磨损出现的间隙晃动，扣动扳机的力道传导更线性，不会出现初段轻后段突然卡涩的手感。料壶与枪身的连接螺纹，没有选用标准细牙螺纹直接配合，而是在螺纹根部增加了一圈1.5mm宽的密封沉台，沉台平面的平面度公差控制在0.02mm以内，加工时在车削螺纹工序同步完成沉台精车，不需要二次装夹找正，装配时只需放置一片丁腈橡胶密封圈，就能完全避免涂料从螺纹缝隙渗漏的问题，哪怕长期使用后密封圈出现轻微压缩变形，沉台的限位作用也能保证密封面始终贴合。枪嘴的雾化风帽与枪体的配合段，做了H7/h6的间隙配合公差，加工时风帽内孔用铰刀精铰，枪体配合外圆用外圆磨精磨，装配时不需要涂抹密封胶就能保证气流不会从配合缝隙泄漏，同时风帽的三个雾化气孔的位置度公差控制在0.05mm以内，加工时用定制钻模一次装夹完成三个气孔的钻削，不需要逐个找正划线，既提升了加工效率，也保证了三个气孔的气流压力一致，喷出的涂料扇形雾面不会出现偏斜、一侧厚一侧薄的问题。枪身握把的防滑纹路，没有采用常见的滚花加工，而是做了等距的弧形凹槽结构，凹槽深度0.8mm，间距2mm，加工时用数控铣床走等高线就能完成，比滚花加工的纹路更均匀，不会出现滚花深浅不一导致的硌手问题，同时凹槽的圆弧过渡没有锐角，长期握持不会磨破手套，沾附涂料后也更容易擦拭清理。气路接口的快速接头安装位，做了15度的向后倾斜角度，加工时在枪身压铸阶段就预留好倾斜的安装孔位，不需要后续机加工调整角度，接上气管后气管自然向后延伸，不会在作业时硌到操作人员的手腕，也不会因为气管弯折影响气流通畅。所有运动部件的销孔配合，都采用了H8/g7的间隙配合，销子选用标准不锈钢圆柱销，加工时销孔一次钻铰完成，装配时直接压入即可，不需要额外配做销钉，后期维护拆解也更方便，不会出现销钉锈死拆不下来的情况。
