BuellXB摩托车皮带张紧调节结构

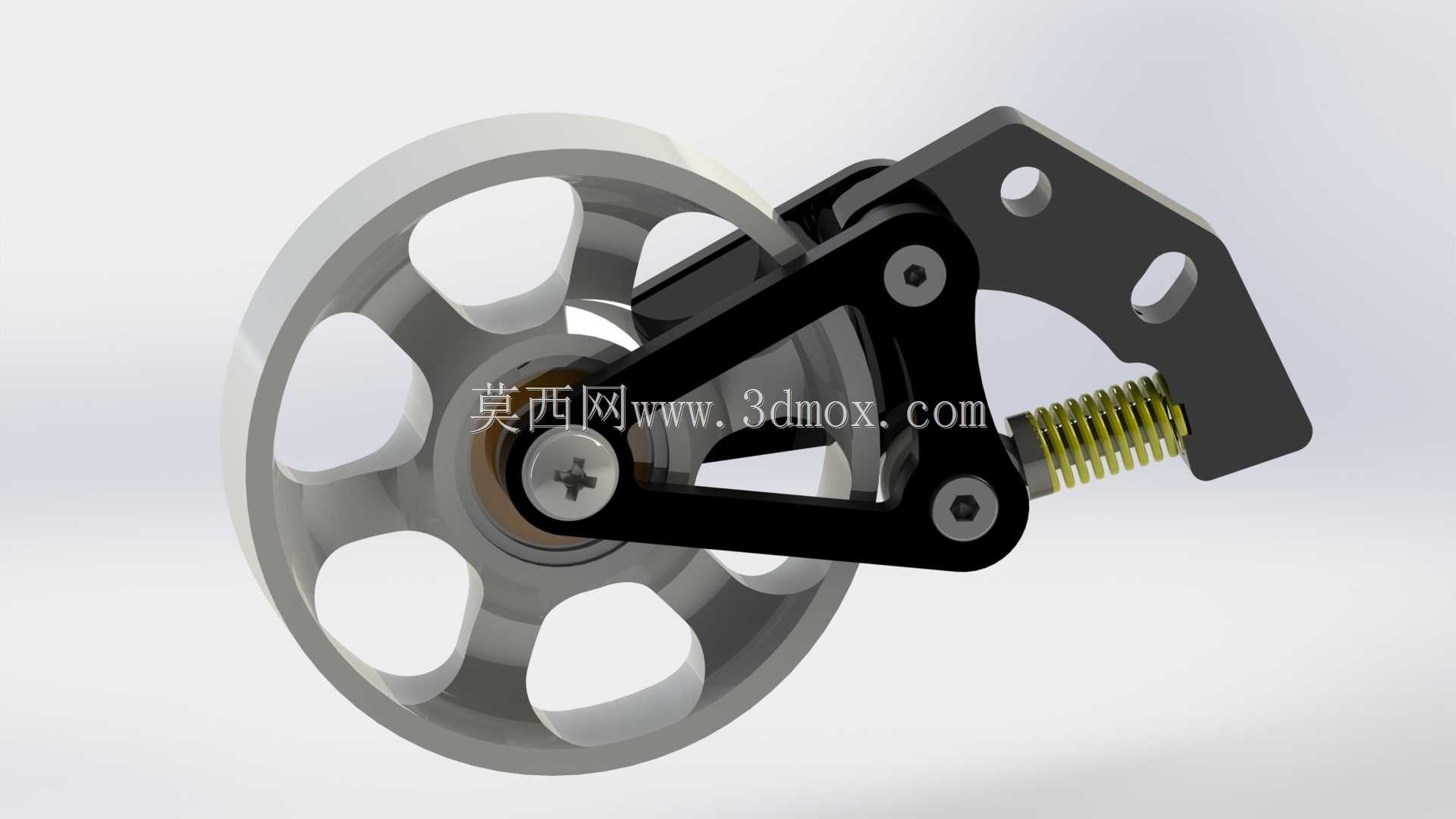

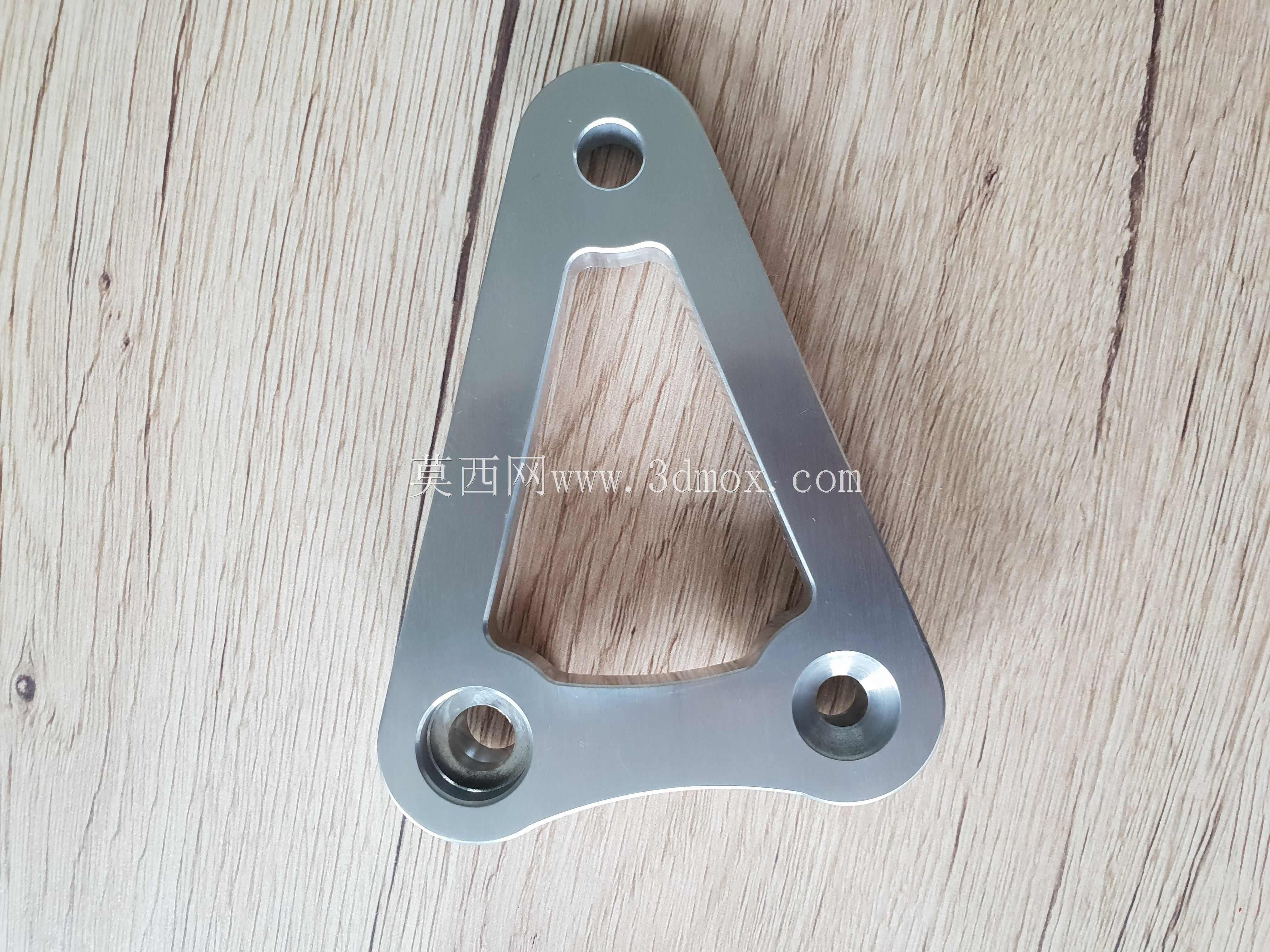

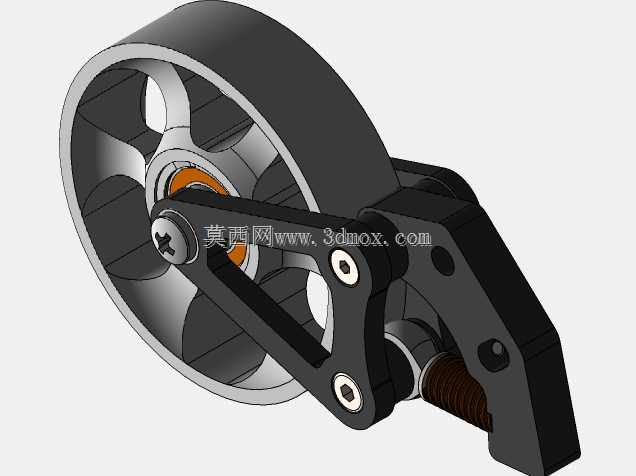

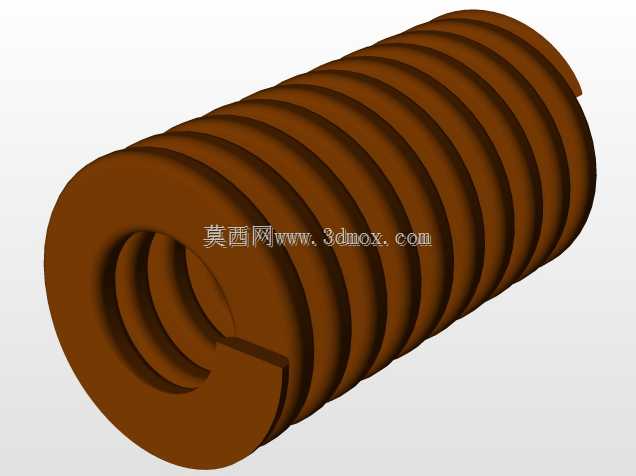

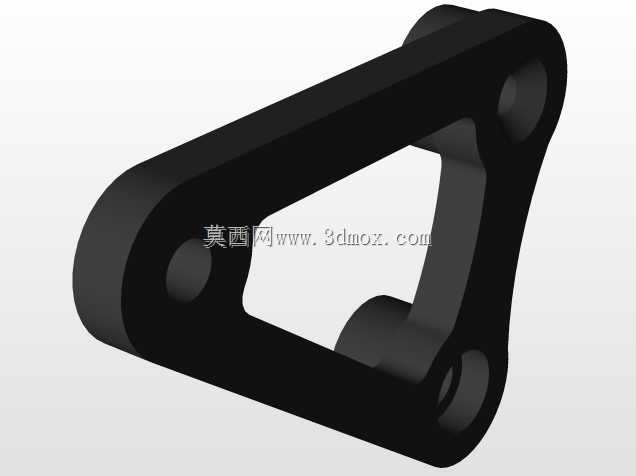

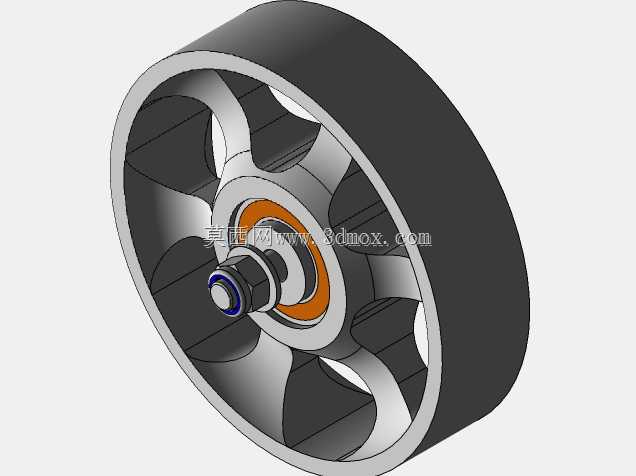

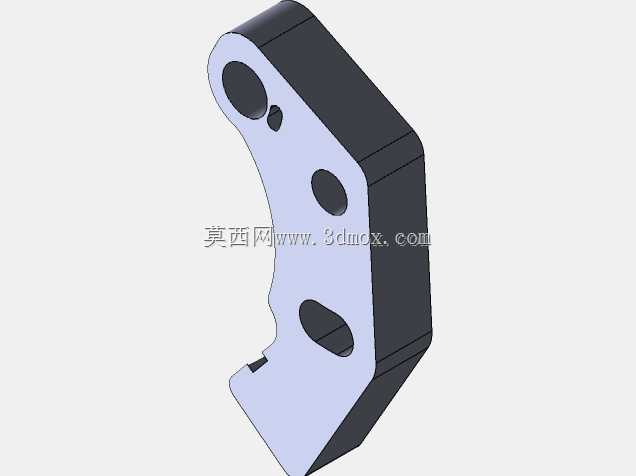

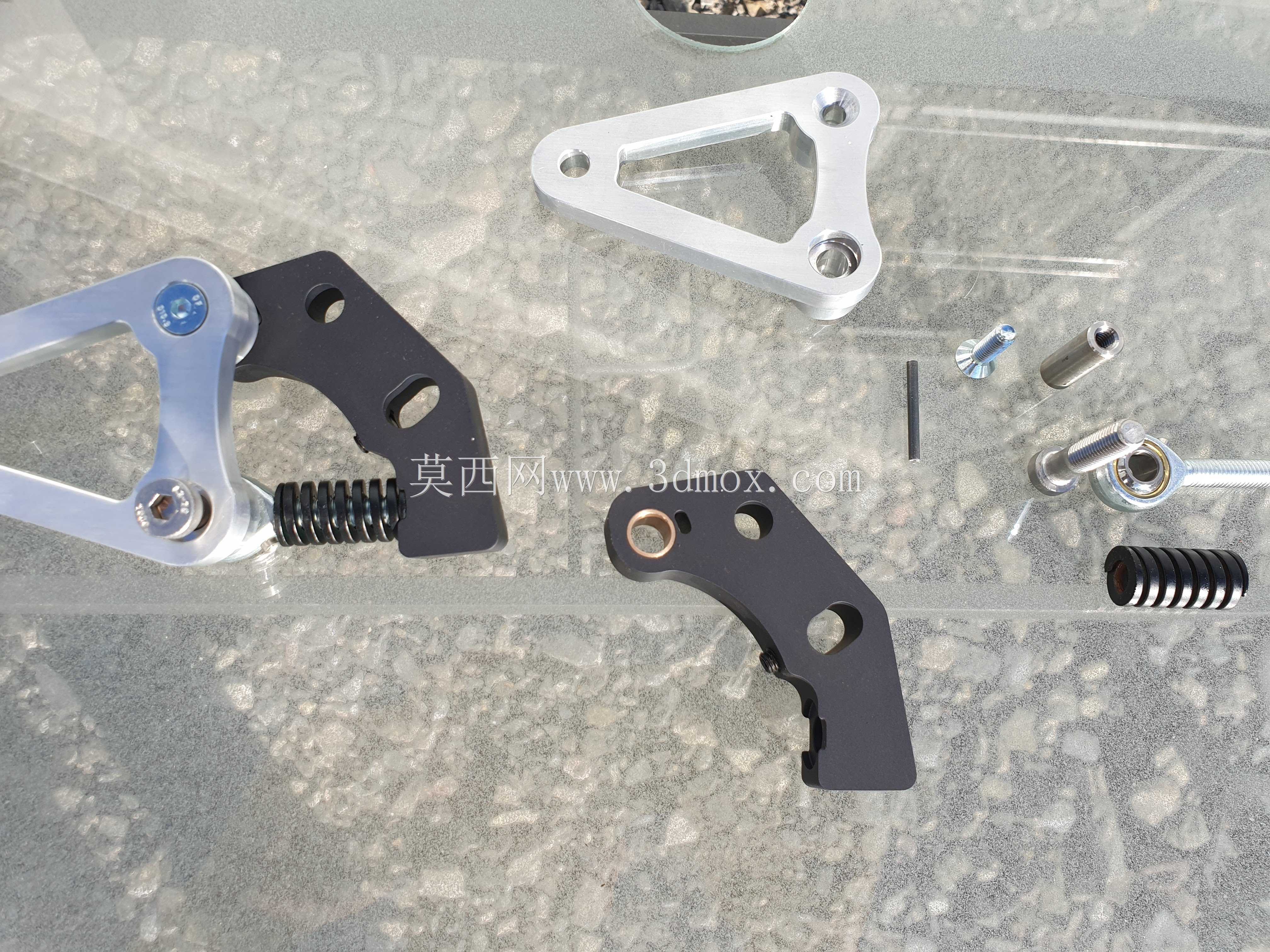

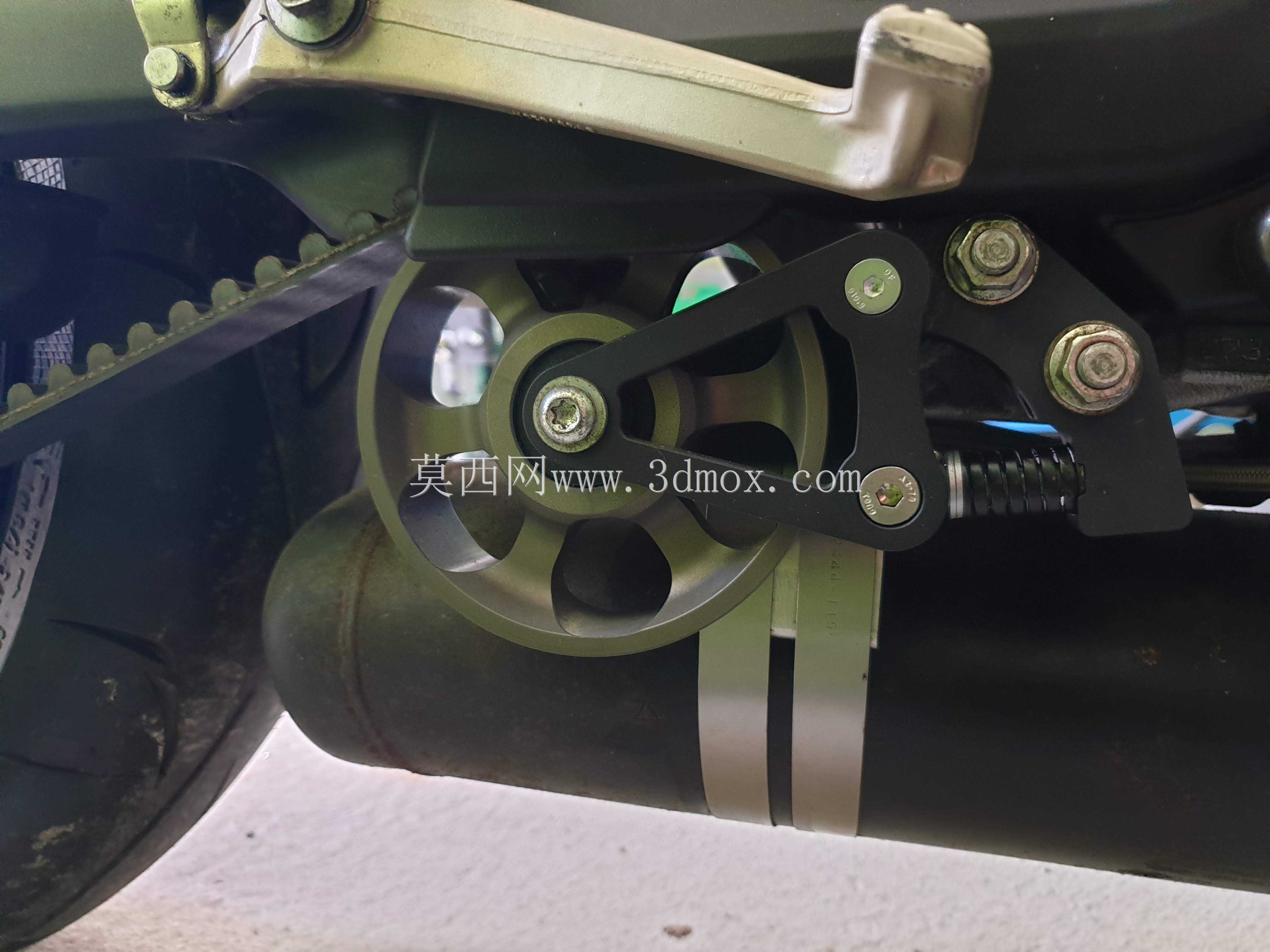

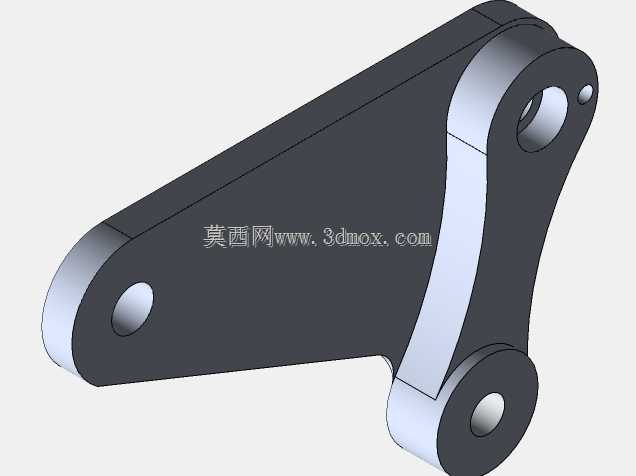

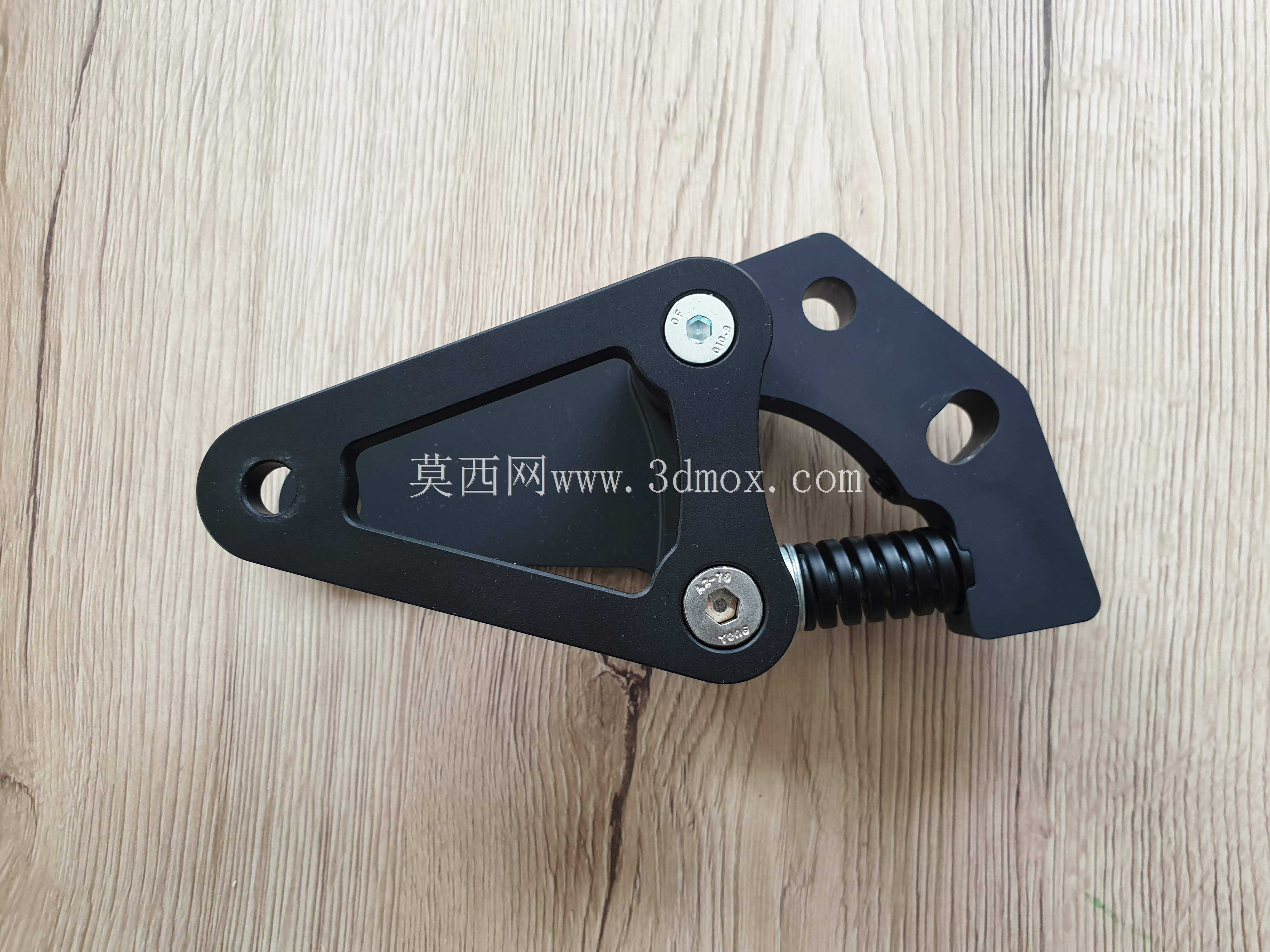

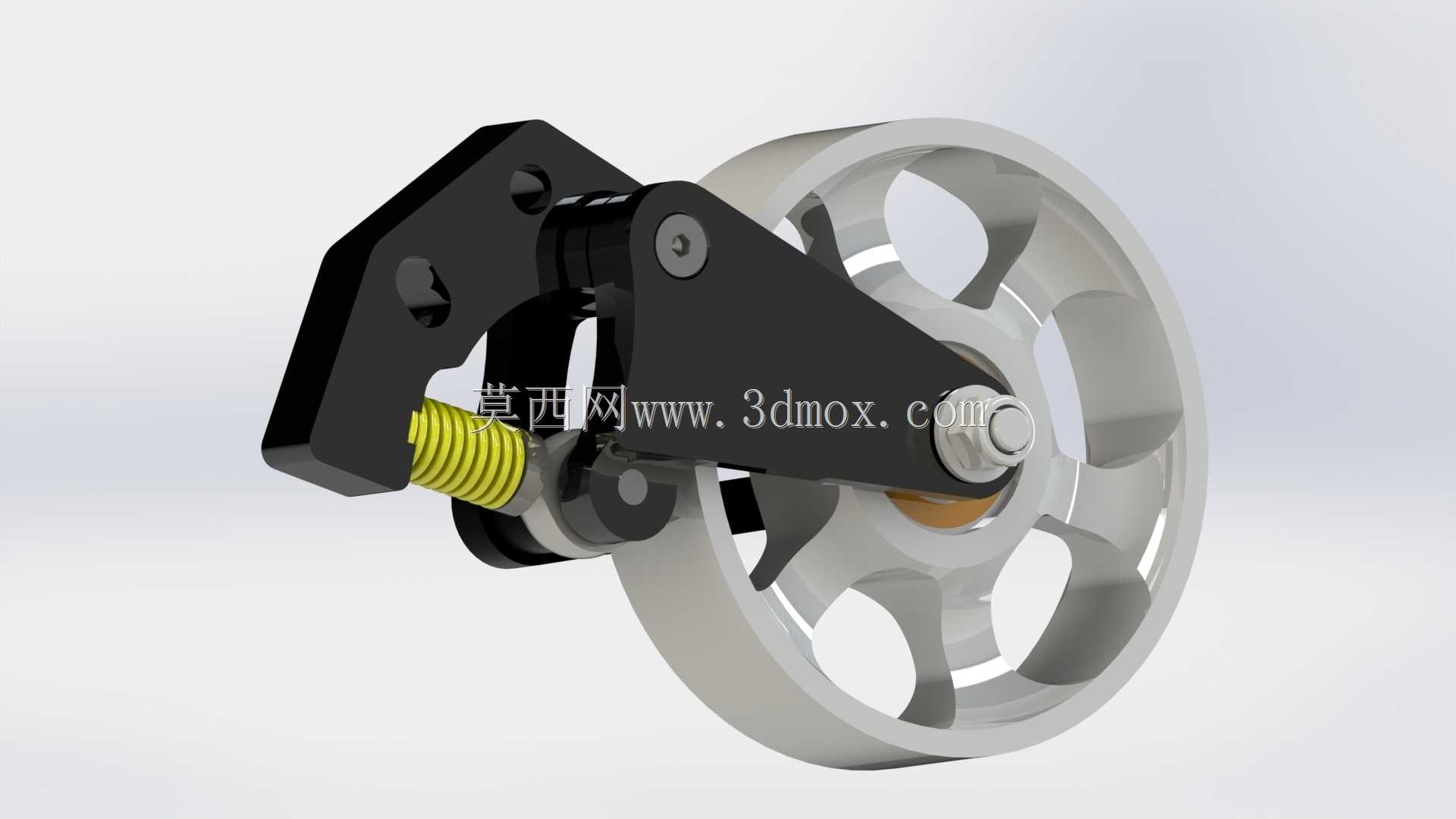

皮带传动系统在摩托运行中常因轮系同轴度偏差、皮带长期受拉蠕变出现松弛打滑，高速工况下还会因张紧力不均产生偏磨异响，常规固定式张紧轮无法适配动态载荷下的张力波动，甚至会因张紧力过大加剧皮带与轮槽的磨损，缩短传动件寿命。这款张紧结构采用摆臂式铰接布局，配合圆柱压缩弹簧提供持续自适应张紧力，摆臂的铰接孔位做了同轴度公差约束，两个铰接销轴采用间隙配合公差带，既保证摆臂摆动顺畅无卡滞，又避免铰接间隙过大导致张紧轮跳动。张紧轮的轮槽型线匹配皮带截面轮廓，轮体采用轻量化镂空设计，在保证轮体结构强度的前提下降低转动惯量，减少高速转动时的离心载荷对摆臂铰接点的冲击。弹簧的选型匹配了皮带额定张紧力区间，弹簧两端做了并圈磨平处理，避免工作过程中弹簧端面与安装座卡滞，弹簧预压量经过反复校核，既不会因预紧力过小导致皮带松旷跳齿，也不会因预紧力过大给皮带施加额外径向载荷。摆臂的安装支架采用异形钣金折弯结构，两个安装腰型孔预留了安装位置调节余量，适配不同批次车架的安装孔位公差，支架与摆臂的接触面做了减摩处理，减少长期摆动带来的接触面磨损。滑轮盖位置特意做了2毫米的削薄避让，避免轮系转动过程中滑轮盖与周边线束、车架部件发生运动干涉，这个细节是实车装配中最容易忽略的干涉点，很多改装张紧器装车后才发现转动时剐蹭周边部件，不得不二次打磨修配。摆臂的受力角度经过反复优化，让张紧力始终沿皮带切线方向施加，不会产生额外的分力拉扯皮带导致偏磨，也不会出现张紧结构自锁导致皮带受力骤增的问题。弹簧的安装位置做了内嵌式布局，避免行驶过程中泥水、砂石卡入弹簧圈缝影响弹簧伸缩顺畅度，同时减少弹簧外露带来的锈蚀风险。张紧轮的轴承选用密封型深沟球轴承，能抵御日常行驶中的泥水灰尘侵入，延长维护周期，轴承与轮体、销轴的配合采用基孔制过渡配合，既保证轴承内圈与销轴无相对转动，又方便后期维护时拆卸更换轴承。整个结构没有采用复杂的阻尼调节机构，靠弹簧力与摆臂的杠杆比实现自适应张紧，结构简单可靠，没有多余的冗余零件，后期维护只需要定期检查弹簧弹力与轴承间隙即可，非常适合摩托改装场景下的长期使用，能有效解决原厂张紧结构张紧力不足、高速打滑的问题，同时避免过度张紧带来的皮带过早疲劳损坏。
