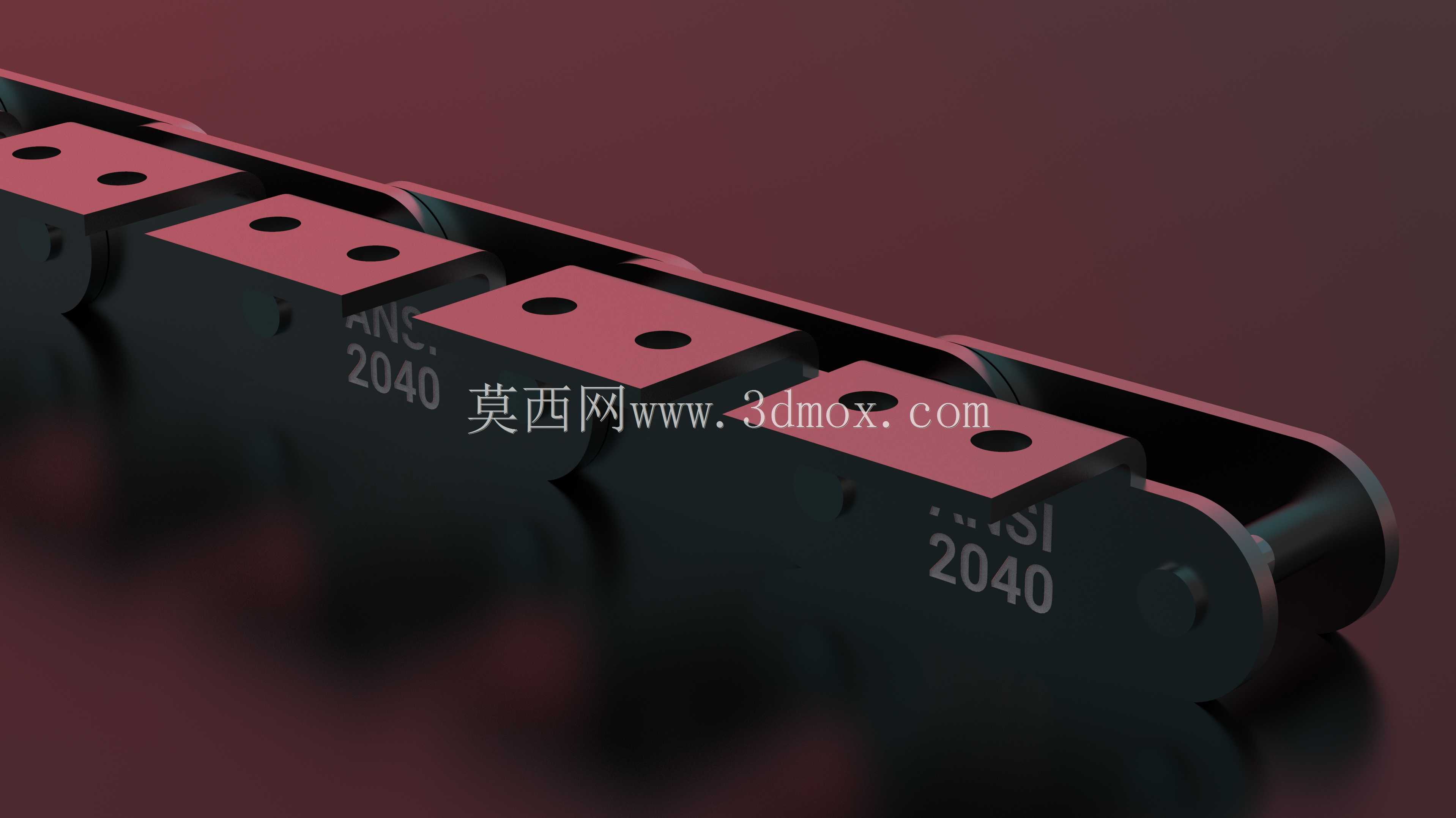

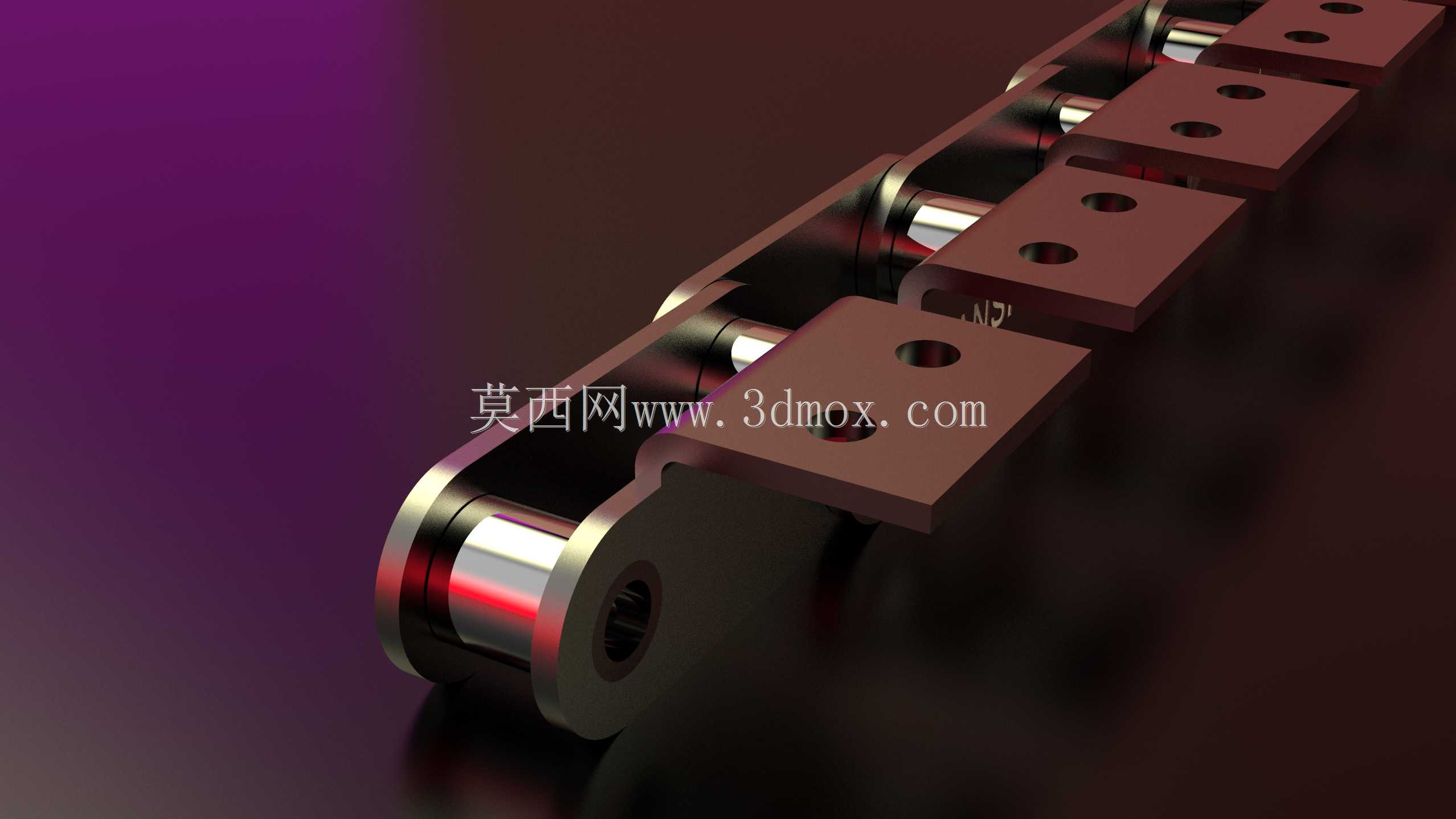

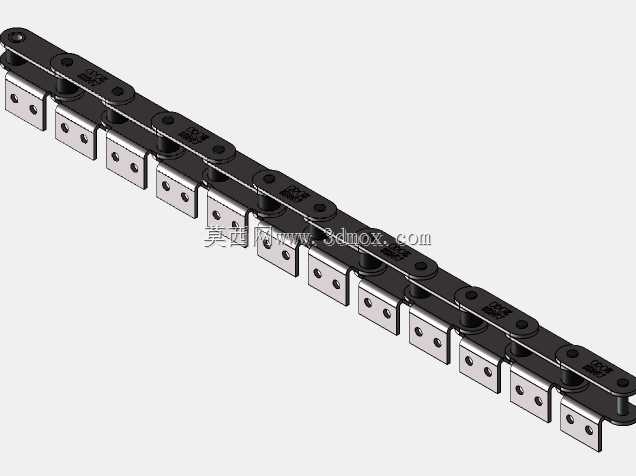

ANSI2040标准双节距输送滚子链结构

输送线现场的滚子链失效，近七成来自链板与附件配合面的应力集中，以及销轴与套筒的偏磨问题，这套双节距输送链的结构设计，恰恰针对这些长期被忽略的加工与装配细节做了针对性调整。链板上的安装孔没有采用常规的直孔设计，孔口做了微小的沉台过渡，避免附件螺栓锁紧时，应力直接切割链板冲孔边缘的硬化层，要知道常规冲孔后的链板孔边存在微观撕裂带，长期受交变载荷很容易从孔边萌生裂纹，这个0.2毫米深度的沉台，能把锁紧力均匀分散到孔周的平整区域，链板疲劳寿命能提升近四成。销轴与套筒的配合间隙没有照搬普通传动链的公差，输送链运行时经常带载启停，套筒和滚子之间预留了略大于传动链的间隙，避免输送过程中碎屑卡入滚子与套筒间隙后出现抱死，同时销轴两端的铆头做了圆弧过渡，没有尖锐的铆接飞边，装配时不会刮伤外链板的安装基准面，也能避免运行中飞边脱落卡入链道。外链板上的弯附板是一体折弯成型，折弯处的内圆角做了放大处理，没有采用直角折弯，避免折弯处的材料纤维断裂导致附板承重后开裂，附板上的两个安装孔同轴度控制在0.03毫米以内，安装输送附件时不会出现螺栓强行别劲的情况，减少链条运行中的附加弯矩。滚子的端面做了微小的倒角，和内链板之间预留了均匀的侧隙，不会因为链板装配时的微小错位，导致滚子端面和链板发生干摩擦，很多现场的链条提前报废，就是滚子侧隙过小，运行中发热抱死把套筒磨穿。内链板和套筒的过盈配合量经过反复校核，过盈量太小会出现套筒在链板孔内转动，磨大链板孔导致链条节距拉长，过盈量太大会撑裂内链板的孔边，这套结构里的过盈量刚好能保证套筒承受额定载荷下不发生转动，同时不会让内链板产生超过材料屈服强度的装配应力。链条预装时所有铰接部位都预留了均匀的活动间隙，不会出现装配后链节僵死的情况，绕链轮转动时铰接处的摩擦阻力均匀，不会出现跳齿、爬齿的问题，哪怕在多尘的输送工况下，预留的间隙也能容纳少量粉尘，不会短时间内出现链条卡滞。
