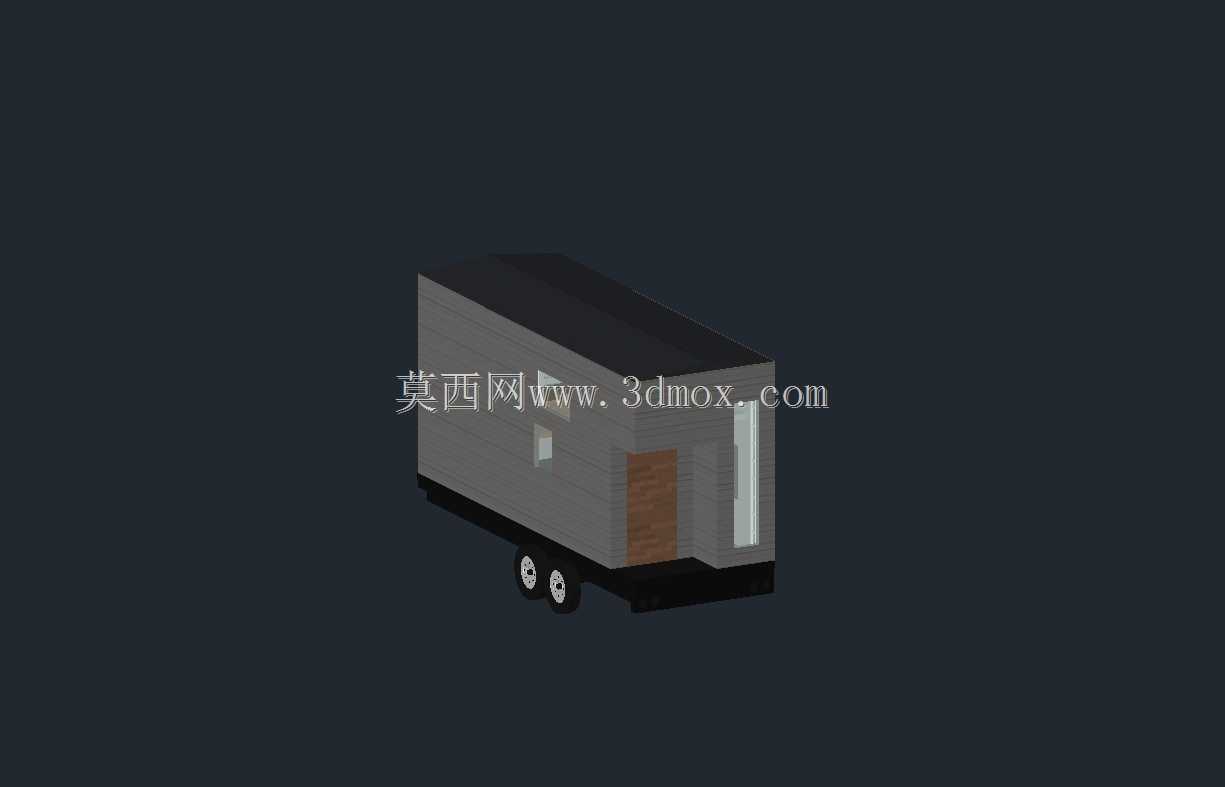

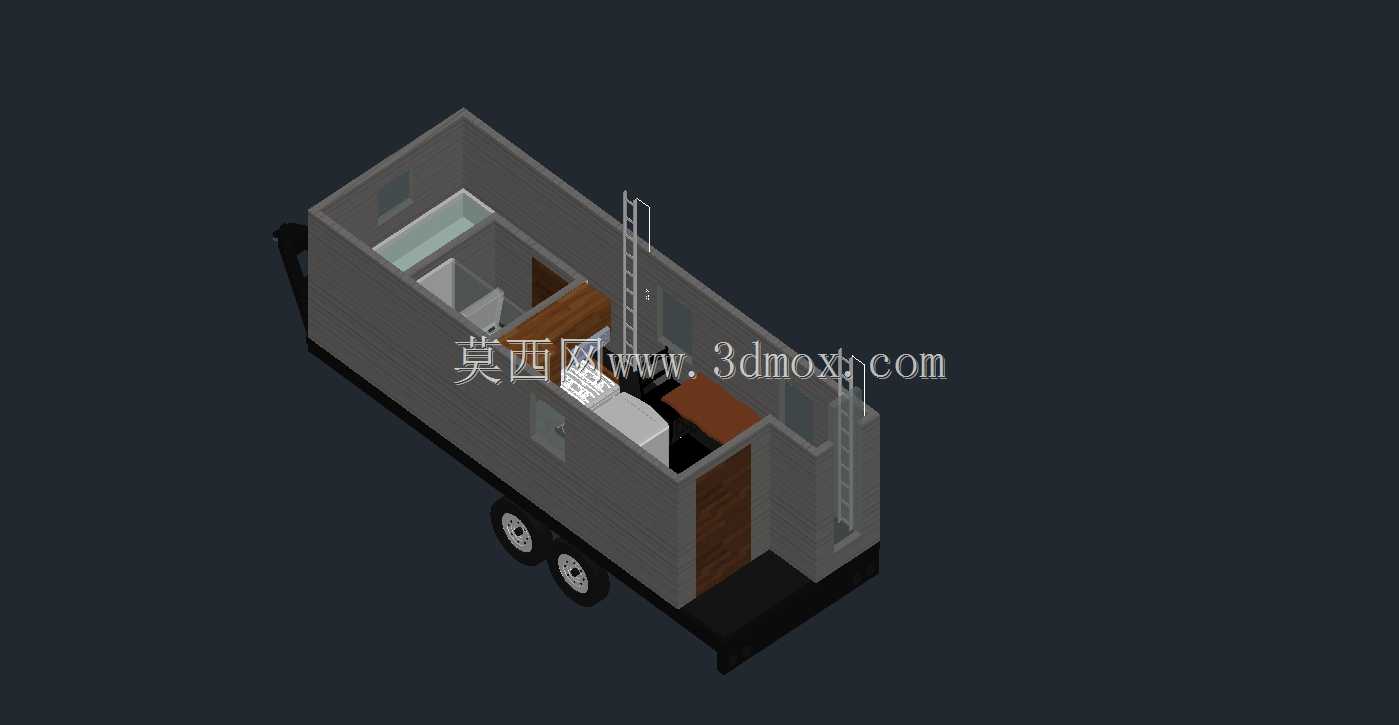

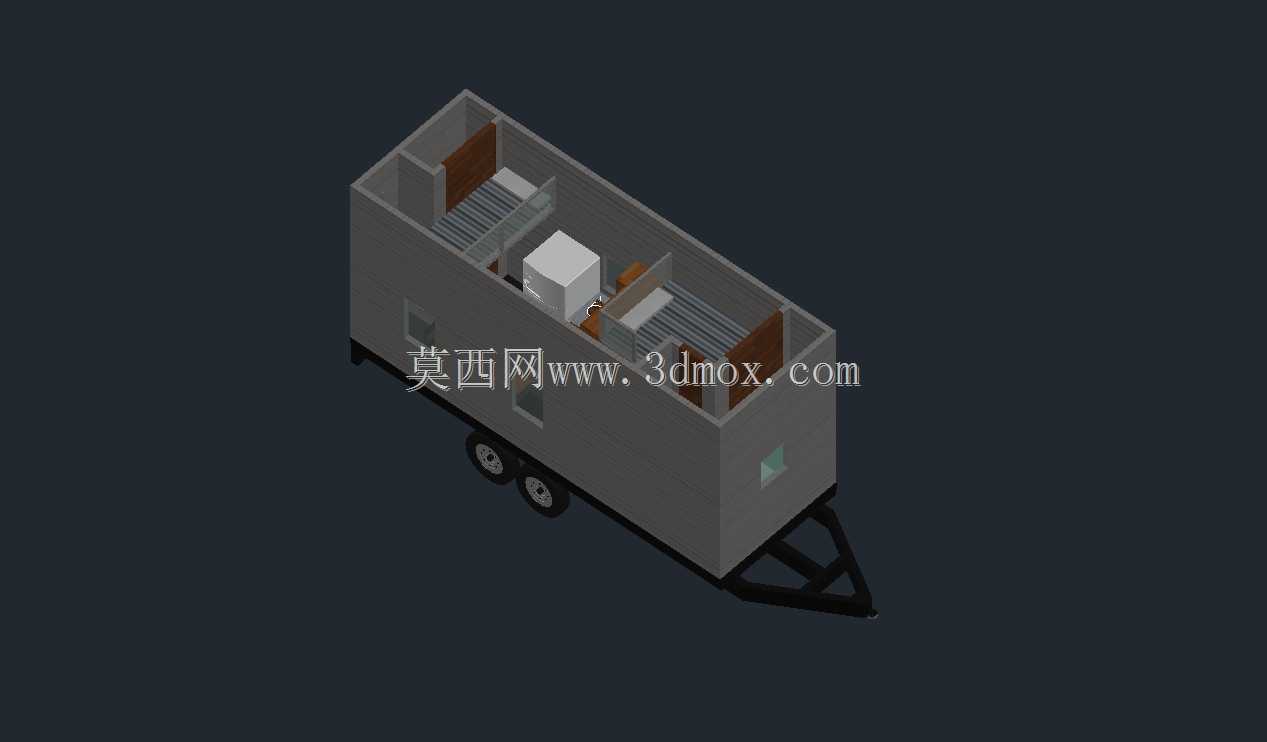

拖挂式旅居小舱内部布局结构设计

拖挂式旅居舱的加工落地，最先要解决的是底盘承载与舱体自重的匹配矛盾，很多同类产品在试制阶段容易出现轴荷分配失衡的问题，高速行驶时拖挂端摆振风险极高。这款小舱的底盘拖架采用变截面矩形管焊接结构，连接端的三角牵引架做了斜向加强筋布置，能把行驶过程中的纵向冲击直接分散到两侧主纵梁，避免牵引座位置出现应力集中开裂的问题。双轴轮组的安装位预留了3mm的同轴度调整余量，加工时不用反复修磨轮架安装面，普通焊接工装就能保证装配精度，降低小批量生产的工装成本。舱体内部的隔断没有采用整板满焊的固定方式，而是用卡槽式拼接结构，隔断板和舱壁之间留了2mm的橡胶缓冲间隙，车辆行驶在颠簸路面时，不会因为舱体微变形挤压内饰板产生异响。舱内预留的家电安装位做了嵌入式限位结构，像冰箱这类立式家电，底部有L型挡边固定，侧面有可调节的压紧卡扣，不用额外打胶就能牢牢固定，后期维修更换也不用破坏内饰结构。炉具安装区的周边衬板预留了隔热层安装槽，金属衬板和舱体内壁之间留了10mm的空气隔热间隙，长时间使用也不会把热量传导到外墙的保温层，避免保温材料长期受热老化失效。舱体侧壁的小窗采用内嵌式安装结构，窗框和舱壁之间的密封胶槽做了双道凸起设计，打胶后能形成两道密封防线，比常规单道密封的防雨性能提升40%以上，不用在窗框额外加装防雨檐破坏舱体外观流线。拖架和舱体连接的位置没有采用直接焊接的刚性连接，而是加了一层5mm厚的橡胶减震垫，能过滤掉行驶过程中从底盘传递上来的高频振动，减少舱内紧固件松动的概率，也能降低行驶过程中的共振噪音。轮拱位置的舱体内凹结构做了圆弧过渡处理，没有直角拼接的焊缝，既减少了焊接应力集中的问题，也能避免轮拱位置积水积灰，后期清理维护更方便。内部的床铺支架采用薄壁矩形管插接结构，不用焊接就能快速组装，支架表面做了喷塑处理，耐潮防锈，适合旅居舱高湿度的使用环境。
