适配Prusa机型的Bondtech插入式挤出机构

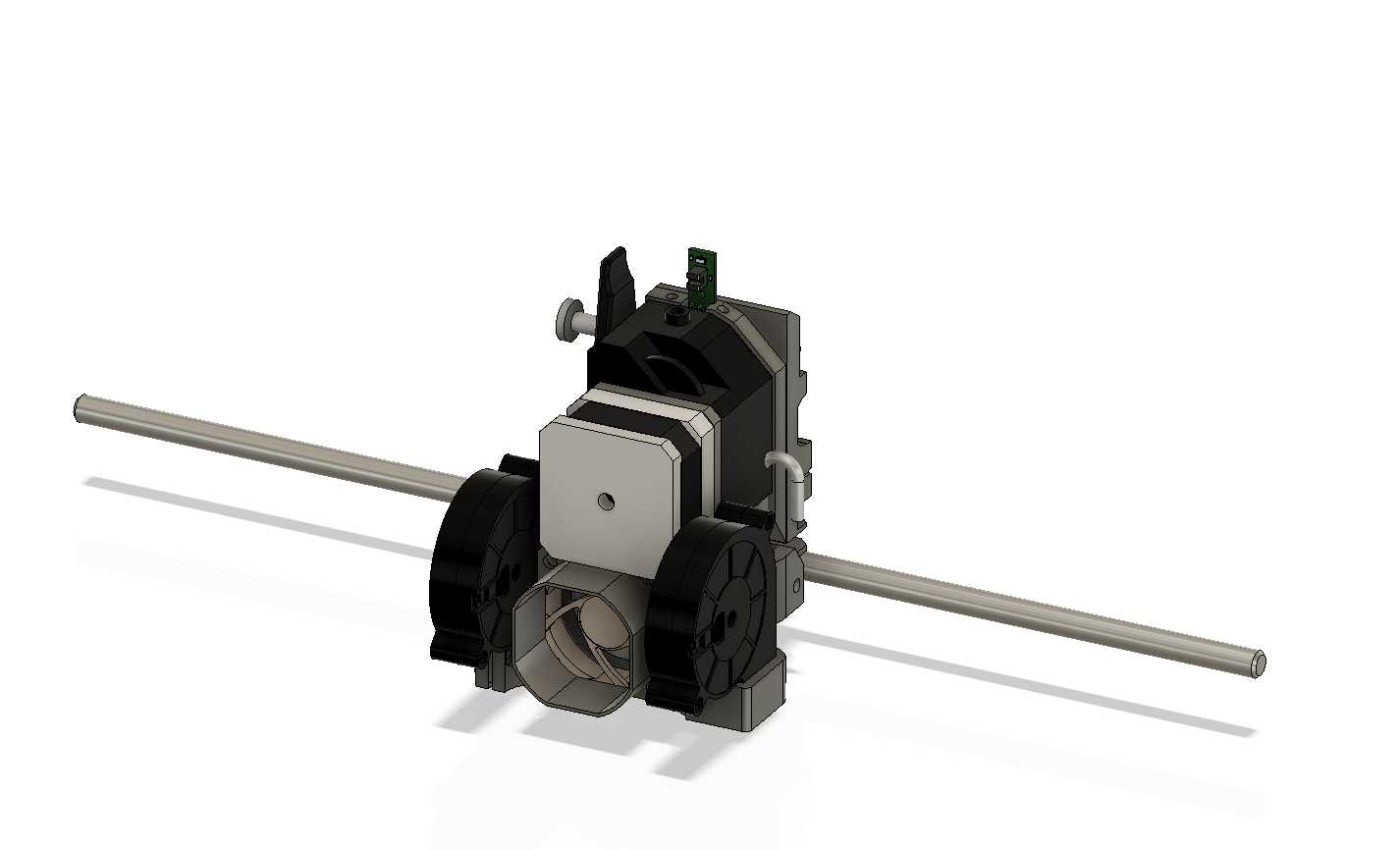

桌面级FDM3D打印机改装挤出机时，最容易被忽略的隐患是传动比与原有固件参数不匹配带来的送料失准，轻则出现层厚不均、耗材挤出过量鼓包，重则堵头断料打断数小时的打印进程。这套适配Prusa MK3/S机型的插入式挤出机构，没有改动原有安装固件的定位孔位，核心调整围绕BMG减速组3:1的传动比展开，挤出轮的啮合间隙做了0.1mm的公差预留，既不会因为压合过紧啃伤PLA、PETG等常见耗材的表面，也不会因为间隙过大出现送料打滑的问题。光轴穿过的安装座孔位做了同轴度校准，两端轴承位的公差控制在H7级别，打印头沿光轴往复运动时不会出现卡顿偏移，哪怕是长时间高速打印薄壁件，也能保持运动轨迹的平顺。机构侧面预留了传感器安装空位，不需要额外切割打磨原有壳体就能加装耗材断料检测模块，现有结构已经给传感器走线留出了避让空间，不会出现线材和运动部件摩擦破损的情况。挤出端的冷却风道安装位保留了原机的适配尺寸，用户可以根据自己常用的耗材类型调整冷却风罩的角度，不用重新设计连接结构。双挤出轮的对称布局让耗材进料时受力更均匀，哪怕是打印柔性TPU耗材，也不会因为单侧受力出现耗材弯折堵在进料道的情况。步进电机的安装面做了防滑纹理处理，电机运转时的震动不会让固定螺丝慢慢松脱，减少日常使用的维护频次。进料喉管的对接处做了倒角导向，更换耗材时不用反复对准孔位，稍微用力就能把耗材插进挤出轮啮合区，哪怕是新手操作也不会出现耗材插偏卡在进料道的问题。整个机构的重量比原机挤出组件轻了近15%，运动时的惯性更小，打印高精度小零件时的启停响应更迅速，不会因为惯性过大出现拐角过冲的纹路。
